Pg redutor união straight push no encaixe de tubo

Você pode ter certeza de comprar push reto do PG Reducer Union no encaixe do tubo de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega oportuna.

Enviar consulta

Descrição do produto

O push de retenções da União Redutor da Marca OLK no encaixe do tubo é usado para conectar tubos de ar com diferentes diâmetros, como 6mm a 4 mm. É adequado para espaços apertados ou quando é necessária uma transição de tamanho.

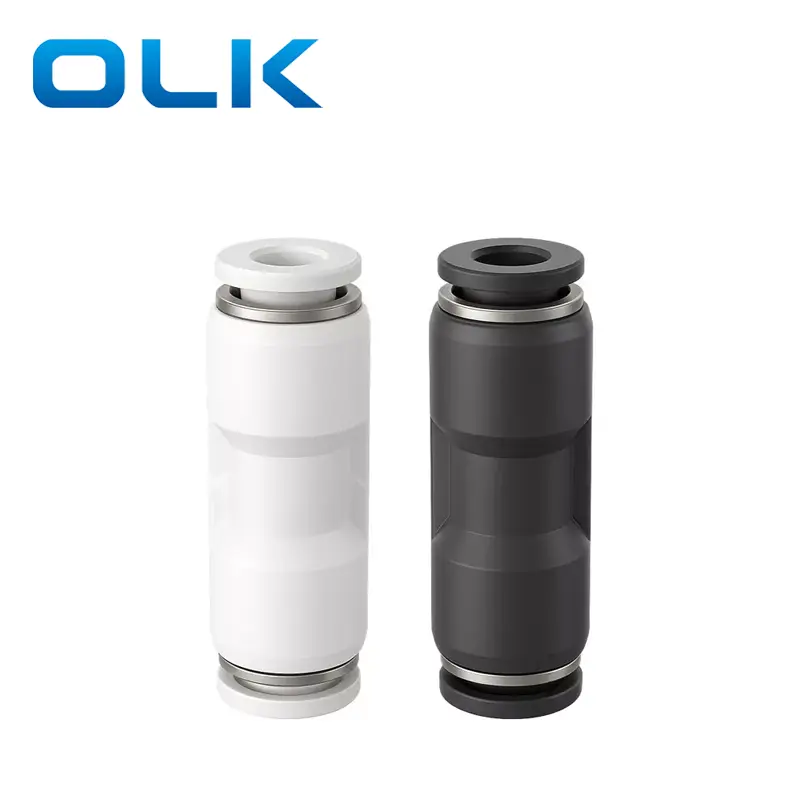

O conector está disponível em três cores: azul, branco e preto.

Código de pedido
Pág	8	-	01
Modelo	Tamanho do tubo (métrica)		Tamanho do tubo (métrica)
PG SERIDE AJUSTO	4: 4mm		4: 4mm
	6: 6mm		6: 6mm
	8: 8mm		8: 8mm
	10: 10mm		10: 10mm
	12: 12mm		12: 12mm
	14: 14mm		14: 14mm
	16: 16mm		16: 16mm

PG Reducer Union Straight Push in Tube Ajuste Parâmetros básicos gerais

Fluido	Ar/água (condicional)/vácuo
Pressão operacional	0-1.0MPA
Pressão de vácuo	-100kpa (10 torr)
Temperatura operacional	-10-60 ℃
Material	Nylon (PA), poliuretano (PU)

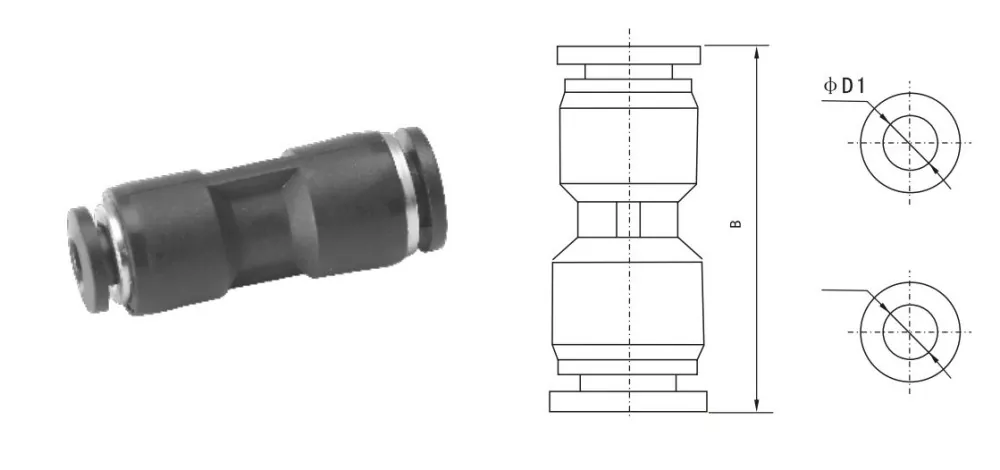

PG Redutor Union Straight Push no encaixe de tubo Parâmetros de dimensão de contorno

Encaixe do tubo de polegada	METRICTUBE ACIONADO	FD1	FD2	B
PG1/4-5-32	PG6-4	6	4	35
PG5/16-1/4	PG8-6	8	6	35.5
PG3/8-5/16	PG10-8	10	8	38
PG1/2-13/8	PG12-10	12	10	47
	PG16-12	12	12	47.5
PG2/6-5/32	PG8-4	8	4	47.5
PG3/8-1/4	PG8-4	10	6	67
PG1/2-5/16	PG12-8	12	8	67

Referência comum de conversão de tamanho de linha imperial
Tamanho imperial	Aprox. Métrica (mm)	Fórmula de conversão
1/8	3,2 mm	1 ÷ 8 × 25.4 = 3,175
5/32	3,97 mm	5 ÷ 32 × 25.4 = 3,97
1/4	6,35 mm	1 ÷ 4 × 25.4 = 6,35
5/16	7,94 mm	5 ÷ 16 × 25,4 = 7,94
3/8	9,53mm	3 ÷ 8 × 25.4 = 9,53
1/2	12,7 mm	1 ÷ 2 × 25.4 = 12,7
