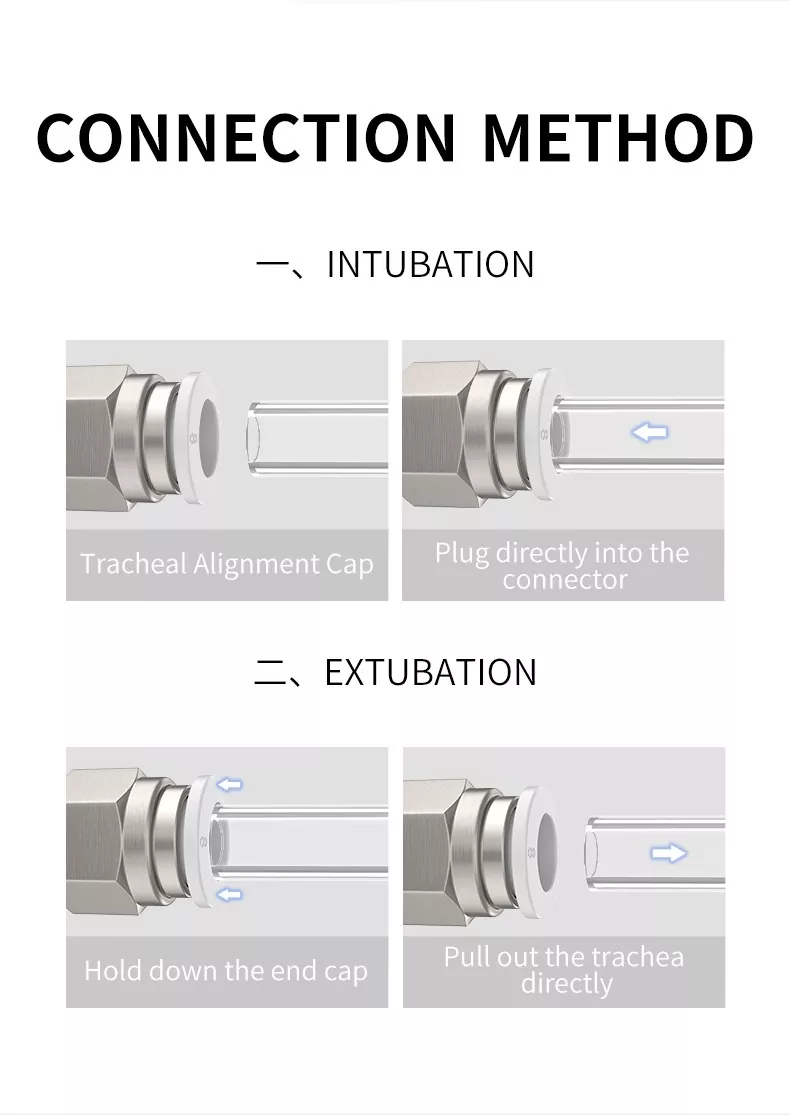

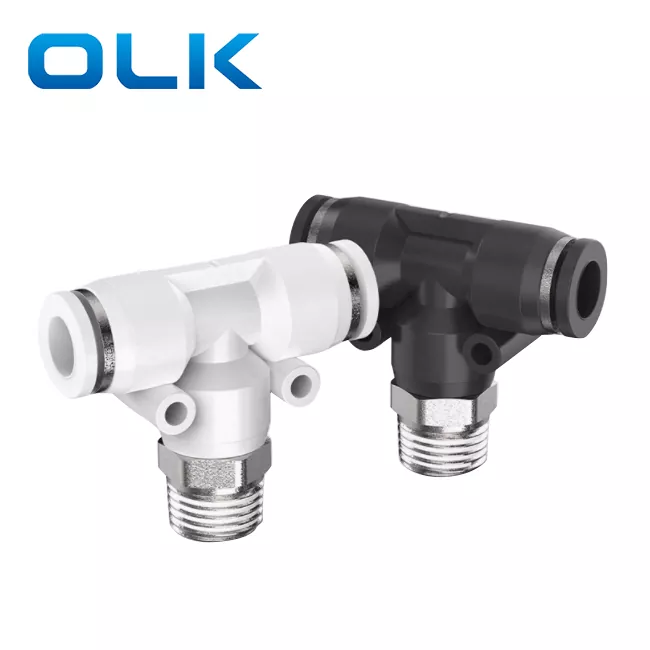

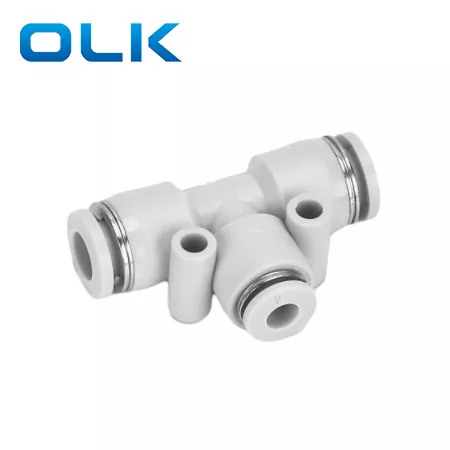

Os acessórios de conexão rápida permitem a conexão segura, simplesmente empurrando o tubo todo o caminho.
Para remover o tubo, primeiro empurre a manga de liberação para dentro uniformemente para abrir a pinça da mola e, em seguida, o tubo pode ser puxado facilmente.
Os acessórios de tubo pneumático de conexão rápida são usados no sistema pneumático de tybe
Os acessórios de tubo pneumático com vários tipos podem atender a todos os needs no sistema de tubo pneumático
Mesmo após a instalação, a direção do tubo pode ser alterada livremente
O corpo de bronze banhado a níquel é à prova de corrosão e anti-poluição
Todos os threads R e NPT colas têm um efeito de vedação.
Todos os threads retos são anéis o padrão.
1. Para confirmar que a seção transversal final da mangueira é vertical, não há arranhões na circunferência externa da mangueira. A mangueira não é elíptica.
2. Certifique -se de confirmar que a mangueira é inserida na extremidade da mangueira. Além disso, há vazamento de ar.
3. Certifique -se de confirmar que a mangueira não será retirada após a mangueira inserida.
1. Antes de desconectar o tubo, certifique -se de confirmar que a pressão dentro do tubo está em '0'.
2. Pressione o anel de liberação uniformemente no fundo e puxe o tubo. Se o anel de liberação não estiver pressionado no lugar, o tubo possivelmente não será puxado para fora ou pode ser tenso. Os detritos do tubo podem permanecer dentro do encaixe do tubo.
|
Tipo de thread |
Código do tópico |
Forma de thread |
Ângulo de thread (α) |
Tipo de correspondência |
Padrões |
Código padrão |
Organização padrão |
|
BSPP (cilíndrico, não selagem) |
G |
Interno/externo |
55 ° |
Paralelo/paralelo |
ISO 228-1 2003 |
ISO |
ISO - Organização Internacional de Padronização |
|
|
BSPP |
Interno/externo |
55 ° |
Paralelo/paralelo |
GB/T 7307 2001 |
GB |
SAC - Administração de padronização da China |
|
|
Pf |
Interno/externo |
55 ° |
Paralelo/paralelo |
BS 228-1 2003 |
Bs |
BSI - British Standards Institution |
|
|
|
|
|
|
JIS B 0202 |
Ele |
JISC - Comitê de padrões industriais japoneses |
|
|
|
|
|
|
KS B 0221 |
KS |
KATS - Agência coreana de tecnologia e padrões |
|
BSPT (cônico, vedado) |
Rp |
Interno |
55 ° |
Cônico/paralelo |
ISO 7-1 |
ISO |
ISO - Organização Internacional de Padronização |
|
|
Rc |
Interno |
|
Cônico/paralelo |
GB/T 7306-1987 |
GB |
SAC - Administração de padronização da China |
|
|
R |
Externo |
|
Cônico/paralelo |
BS 21 1985 |
Bs |
BSI - British Standards Institution |
|
|
BSPT |
Interno/externo |
55 ° |
Cônico/cônico |
JIS B 0203 |
Ele |
JISC - Comitê de padrões industriais japoneses |
|
|
Pt |
Interno/externo |
|
Cônico/cônico |
KS B 0222 |
KS |
KATS - Agência coreana de tecnologia e padrões |
|
NPSC (American Internal) |
NPSC |
Interno |
60 ° |
Cônico/paralelo |
ANSI B1.20.1-1983 |
Ansi |
ANSI - American National Standards Institute |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Administração de padronização da China |
|
NPT (American diminuiu) |
NPT |
Interno/externo |
60 ° |
Cônico/cônico |
ANSI B1.20.1-1983 |
Ansi |
ANSI - American National Standards Institute |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - Administração de padronização da China |
|
Thread métrico |
M |
Interno/externo |
60 ° |
Paralelo/paralelo |
ISO 261-1998 |
ISO |
ISO - Organização Internacional de Padronização |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - Administração de padronização da China |
