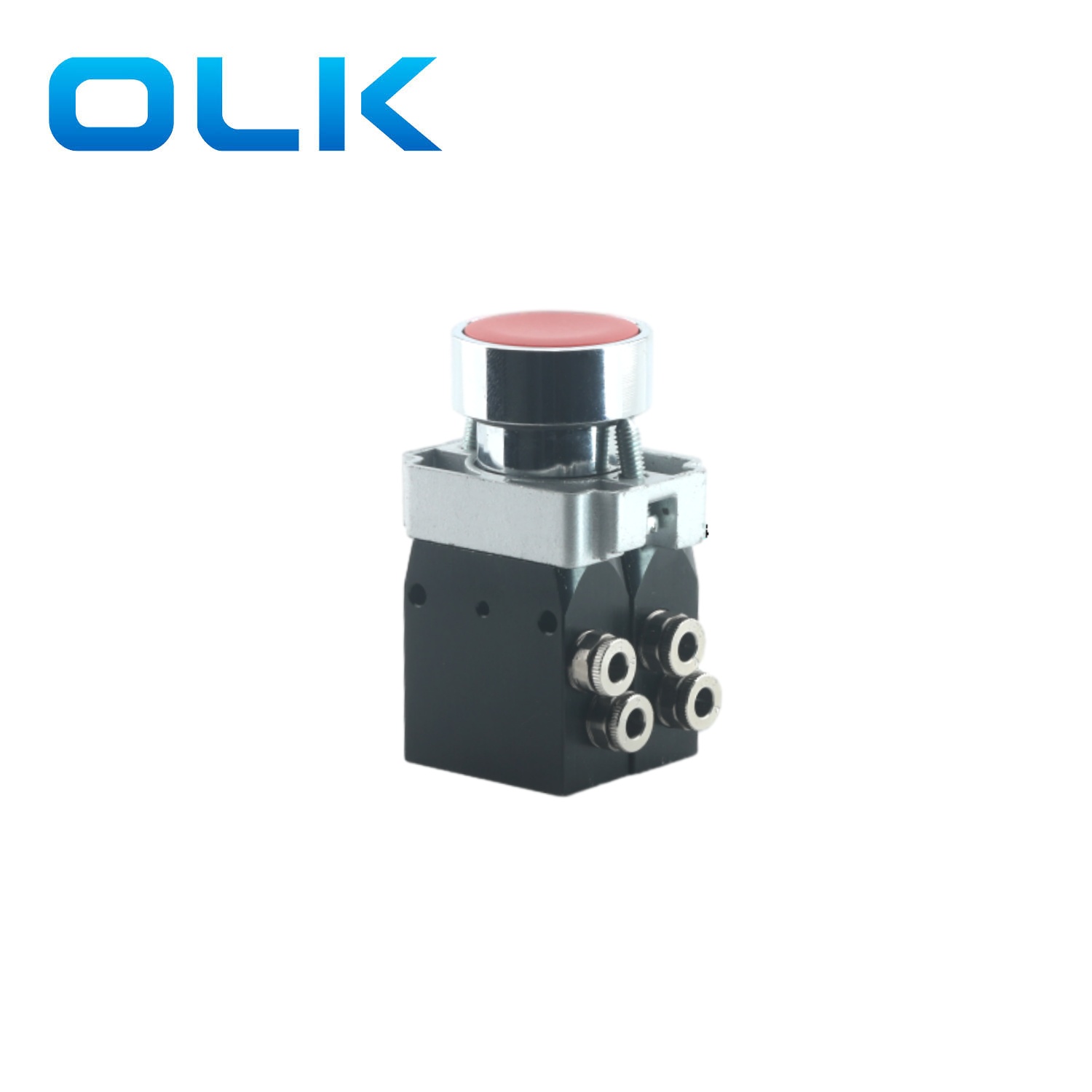

Válvula de botão micro de 3 vias 104

Model:M104-622

O OLK é um fabricante profissional de válvulas e fornecedores de válvulas de botões de botão de 3 vias de 3 vias de 3 vias na China, você pode ter certeza do atacado e personalizado válvula de botão micro-push de 2 vias 104 da nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega oportuna.

Enviar consulta

Descrição do produto

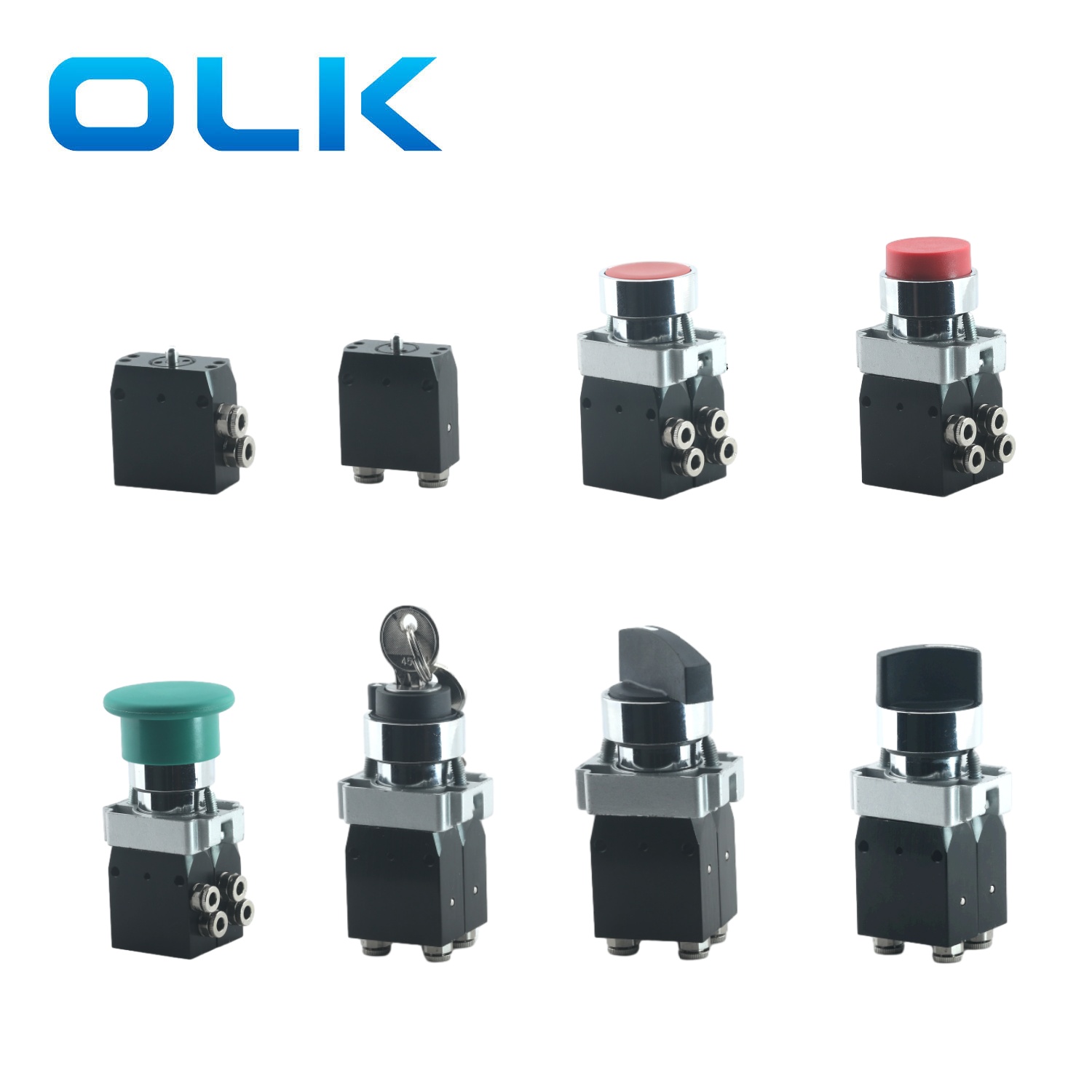

A válvula de botão Micro Push Button da série OULEIKAI (OLK) 104 é uma válvula mecânica pneumática 3/2 compacta projetada para precisão e eficiência. É frequentemente usado para detectar se algo está se movendo, como uma porta ou janela se abrindo e fechando, ou para detectar peças que se movem dentro de uma máquina. As válvulas de 3 vias e 2 vias estão disponíveis nas versões NO ou NC. A válvula de série M104 com vários botões de botão pode ser escolhida .Besides, existem três posições podem ser escolhidas em interruptores de braço longo, interruptores de braço curto e chaves de chave. Incluindo o momento de duas posições, três posições e o momento de três posições.

Seu corpo leve de liga de alumínio garante a durabilidade, mantendo um design moderno e elegante.

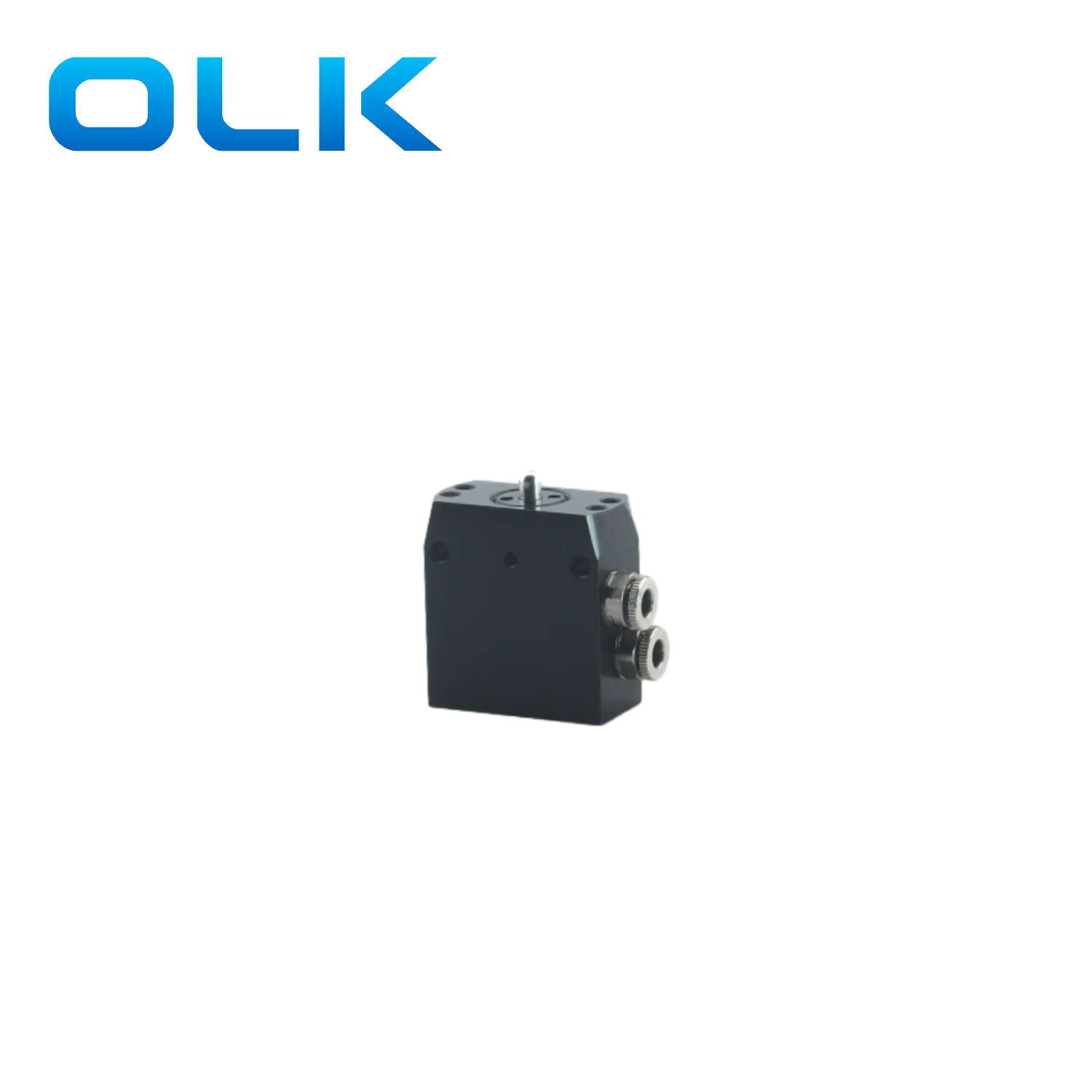

3 Vias 104 A válvula de botão micro -pressão está disponível em duas configurações: porta lateral e porta inferior, oferecendo opções de instalação flexíveis para atender a diferentes aplicações.

Para maior conveniência, os acessórios de empurrar a conexão embutidos permitem conexões de tubulação rápidas e sem complicações, eliminando a necessidade de adaptadores ou acessórios adicionais. Experimente uma solução pneumática perfeita e eficiente com a válvula mecânica da série 104!

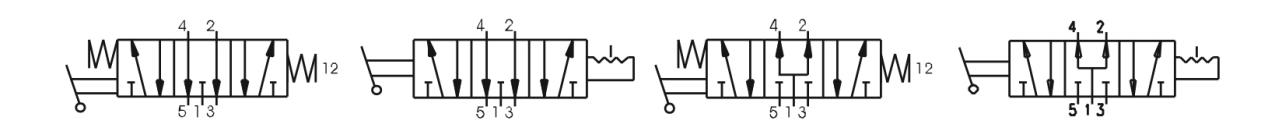

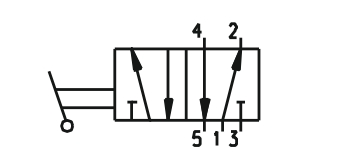

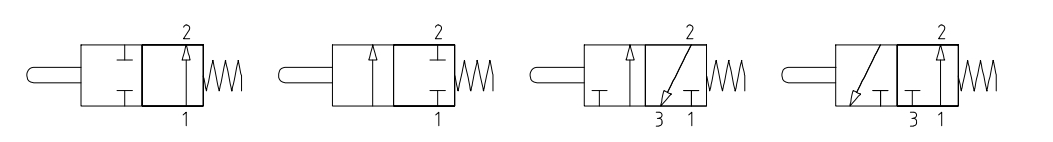

Símbolo da série M104:

Código de pedido
M104	_	22	_	622	_	1	_	P	_	F
MODELO:		Número de portas		Tipo de atuador		Cor do botão		Tipo de porta		Função

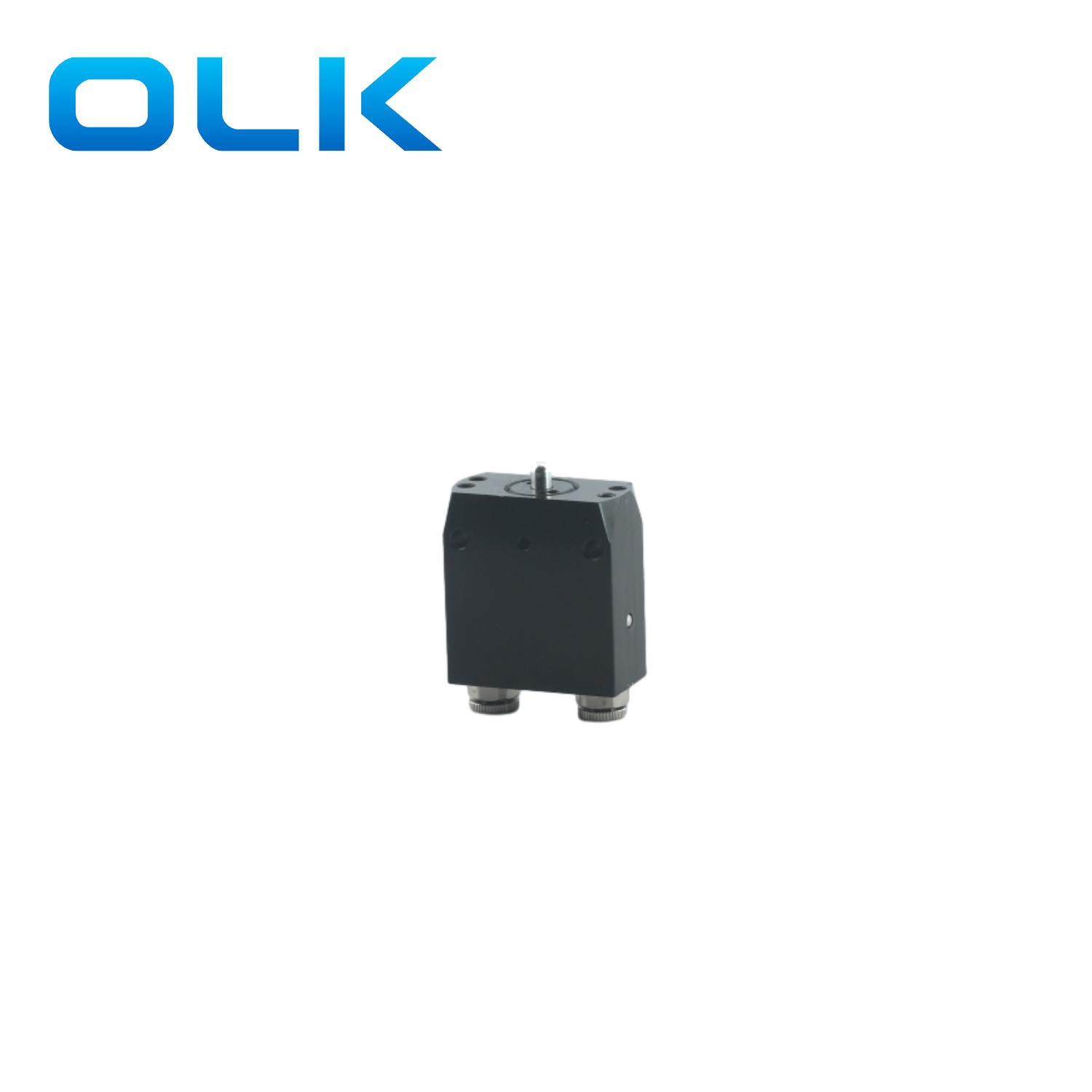

Micro válvula da série 104		22: 2 Posição 2 Way		Em branco: tipo básico		1: vermelho		L: Porta lateral		ANO
		32: 2 Posição 3 de maneira		623: Tipo de botão plano		2: preto		P: Porta inferior		C: NC
				623: Tipo de botão convexo		3: Verde
				625: Tipo de botão de cogumelo		4: Amarelo
				627: interruptores de braço longos
				628: Tipo de chaves
				630: interruptores de braço curtos

Código de pedido
M104	_	52	_	622	_	1	_	P
MODELO:		Número de portas		Tipo de atuador		Cor do botão		Tipo de porta
Micro válvula da série 104		52: 2 Posição 5way		Em branco: tipo básico		1: vermelho		L: Porta lateral
				622: Tipo de botão plano		2: preto		P: Porta inferior
				623: Tipo de botão convexo		3: Verde
				625: Tipo de botão de cogumelo		4: Amarelo
				627: interruptores de braço longos
				628: Tipo de chaves
				630: interruptores de braço curtos

Código de pedido
M104	_	53	_	33	_	630	_	0	P
MODELO:		Número de portas		Tipo		Tipo de atuador			Tipo de porta
Micro válvula da série 104		53: 3 Posição 5 de maneira		32: Centro de exaustão		627: interruptores de braço longos		0: Momento de três posições	L: Porta lateral
				33: Centro de pressão		628: Tipo de chaves		1: interruptor mantido de três posições	P: Porta inferior
						630: interruptores de braço curtos

Parâmetros gerais da válvula de botão micro de 104

meio de trabalho	Ar (filtrado através de um filtro acima de 40μm)
Função	Não, NC
Orifício eficaz	Φ2.5
conector	Push de 4 mm no conector
Diâmetro da porta	G1/8
Número de posições	2/2 Way ou 3/2 Way
Taxa de fluxo padrão NL/min	90NL/min
Pressão de trabalho máxima	10 bar
Temperatura de trabalho ° c	‘-5∼70 ℃
Material corporal	liga de alumínio

M104 Válvula - Resumo do pedido para tipos de botão
622: Tipo de botão plano	M104. 622. 1	1: vermelho
	M104. 622. 2	2: preto
	M104. 622. 3	3: Verde
	M104. 622. 4	4. Yellow

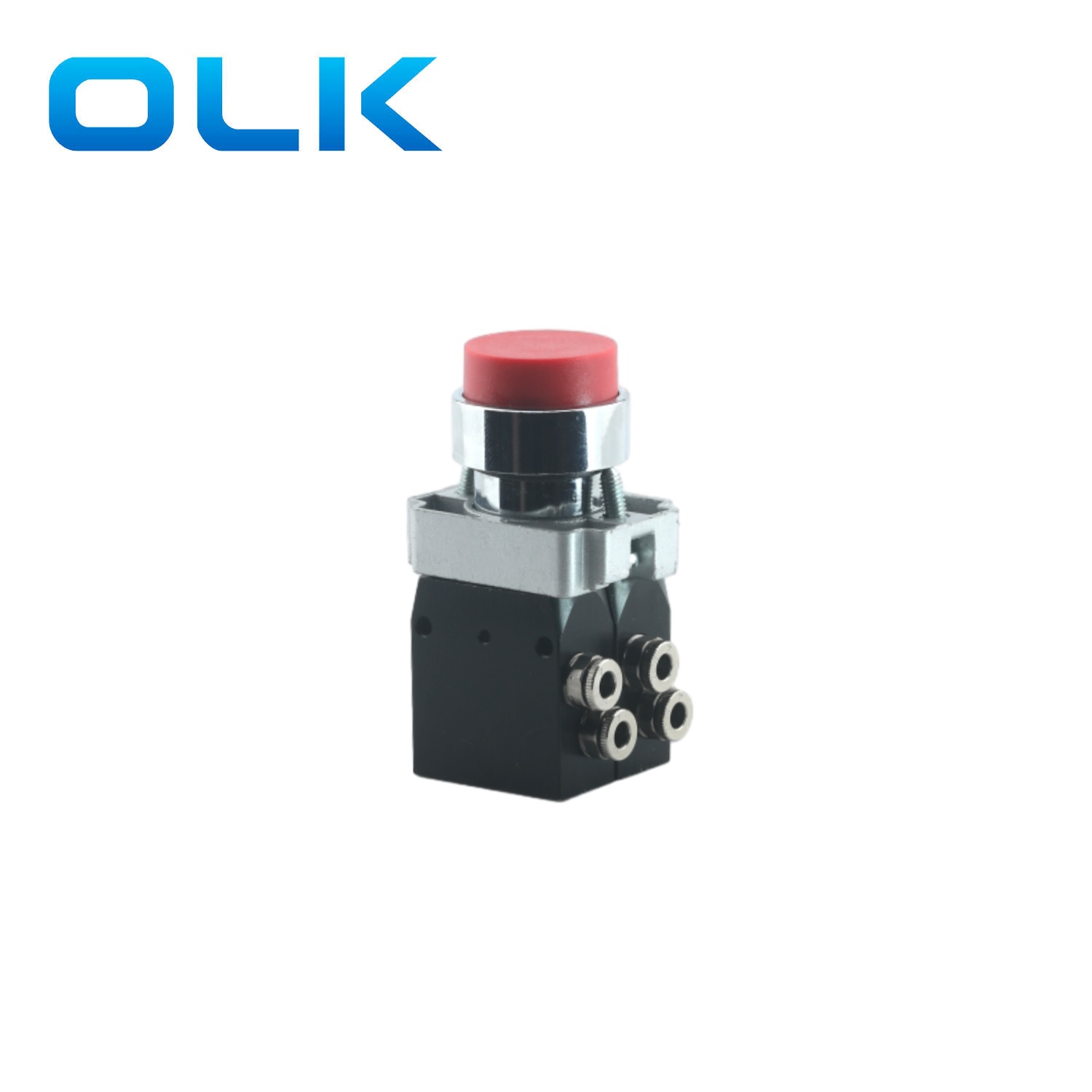

623: Tipo de botão convexo	M104. 623. 1	1: vermelho
	M104. 623. 2	2: preto
	M104. 623. 3	3: Verde
	M104. 623. 4	4. Yellow

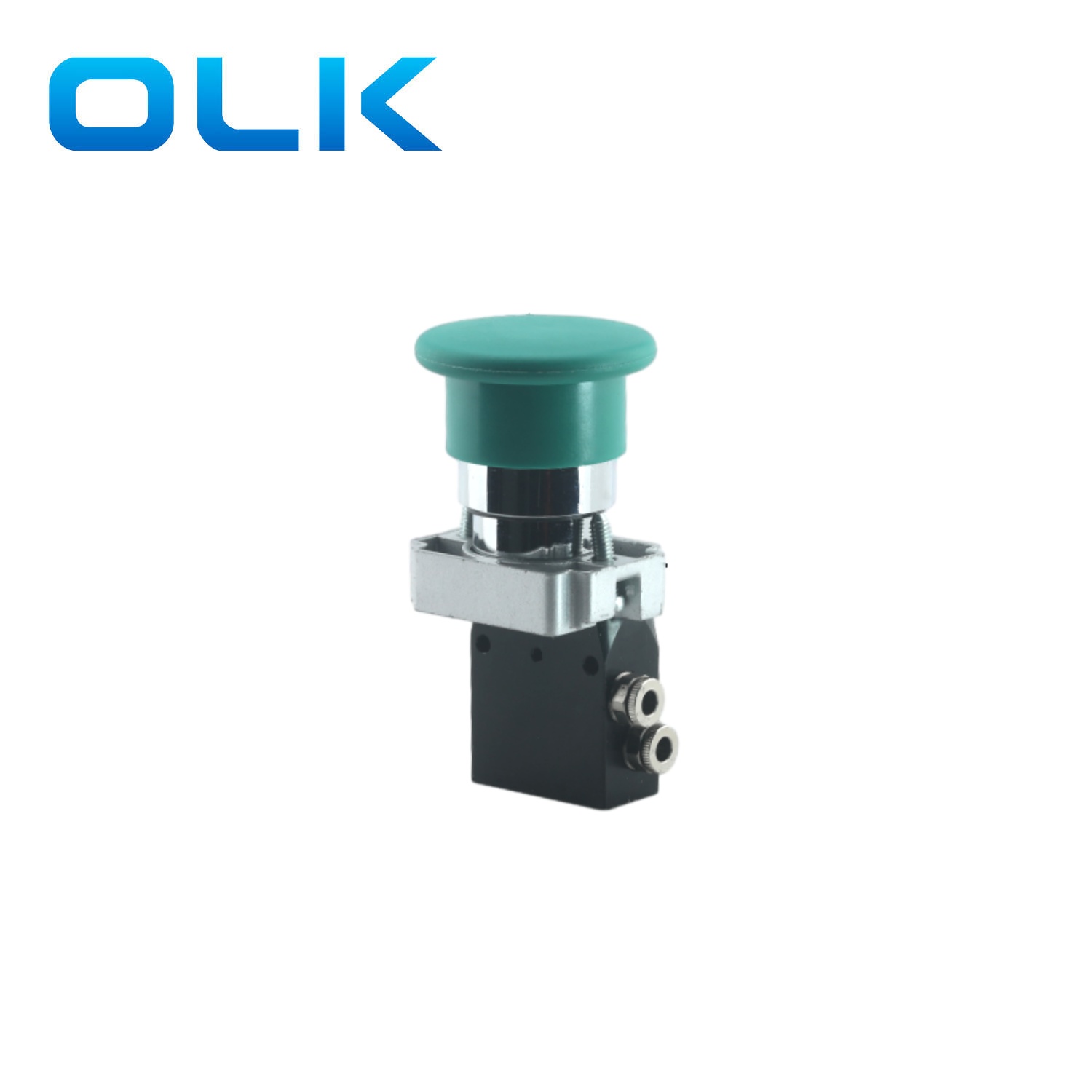

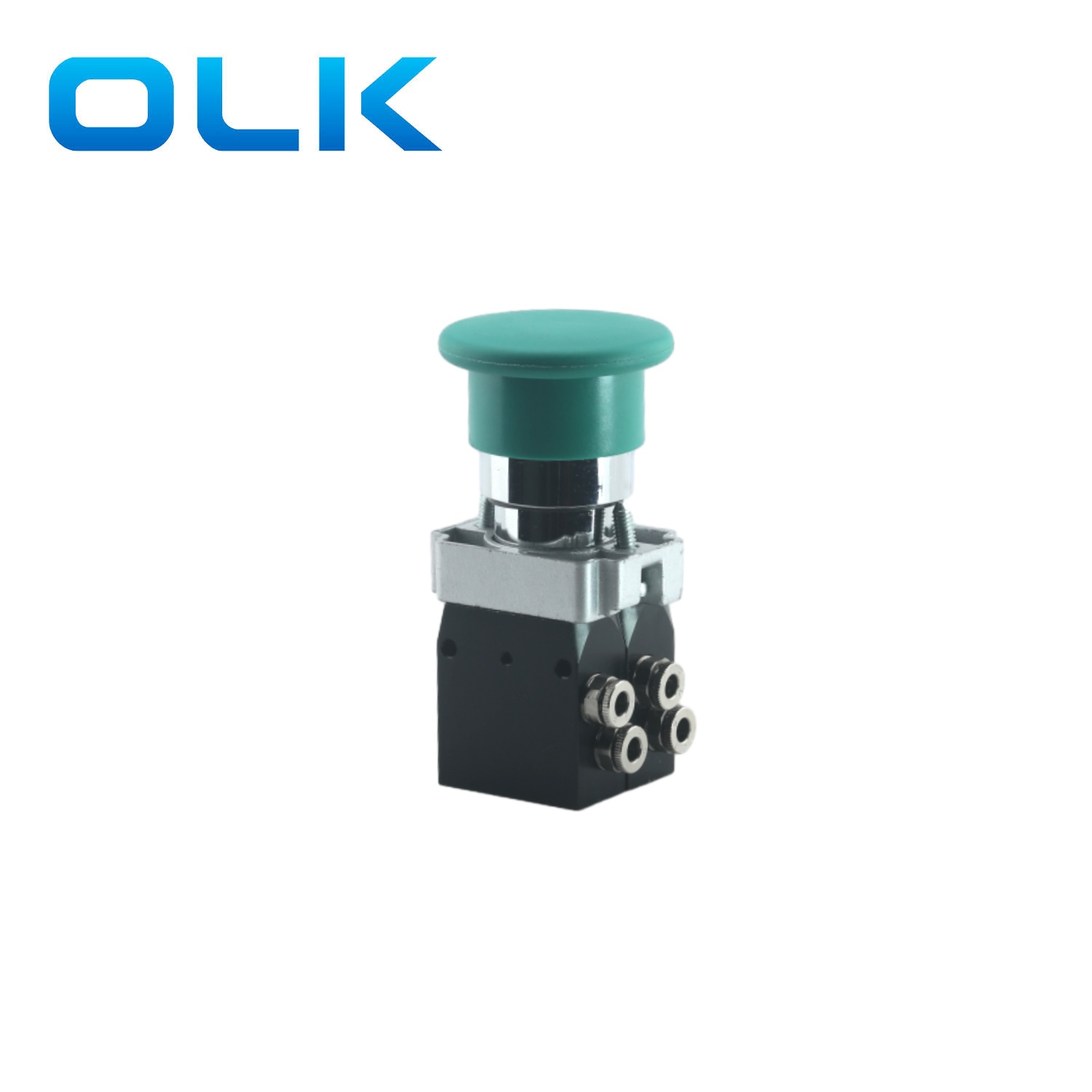

625: Tipo de botão de cogumelo	M104. 625
627: interruptores de braço longos	M104. 627	Interruptor mantido de duas posições
	M104. 627.0	0: Momento de três posições
	M104. 627.1	1: interruptor mantido de três posições

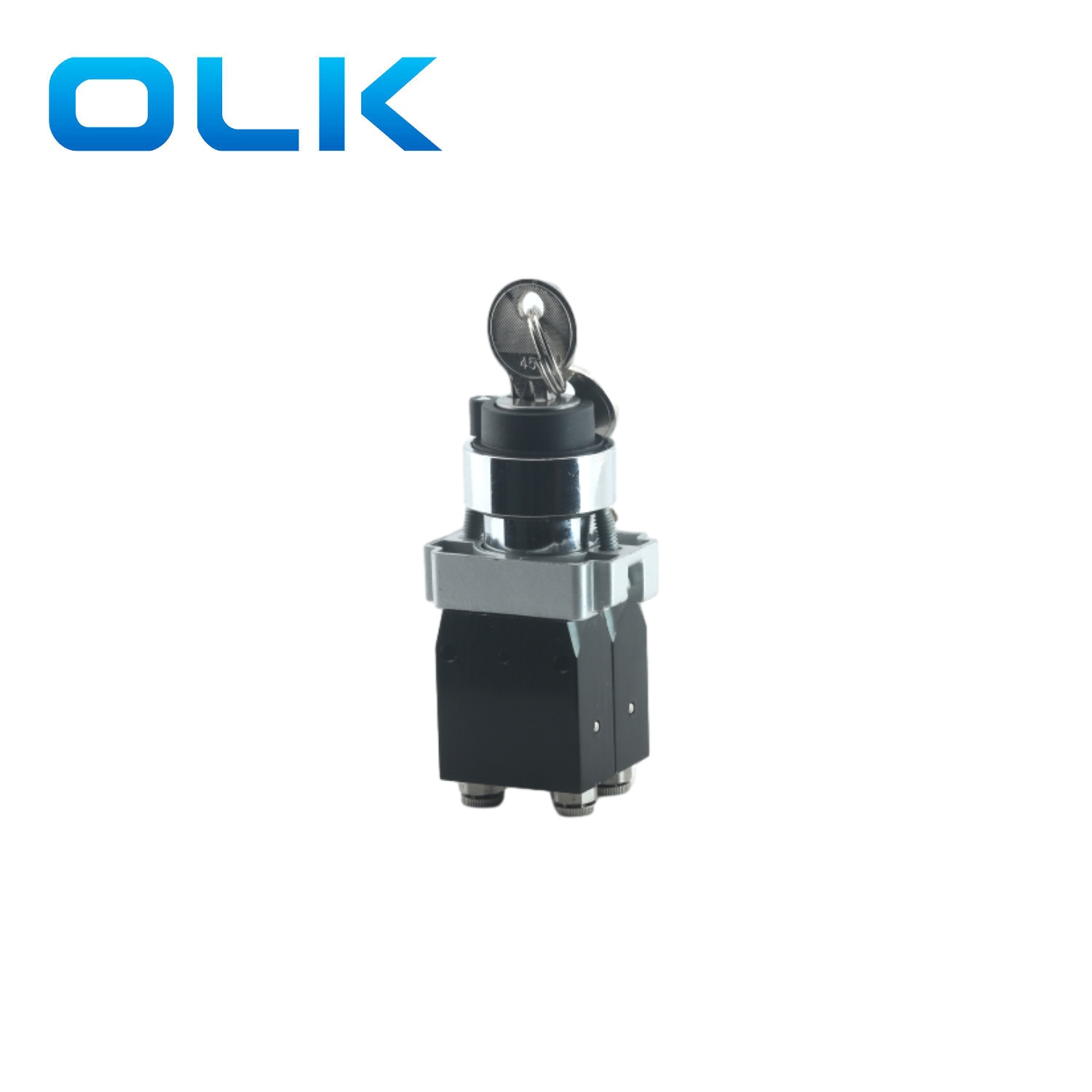

628: Tipo de chaves	M104.628	Interruptor mantido de duas posições
	M104.628.0	0: Momento de três posições
	M104.628.1	1: interruptor mantido de três posições

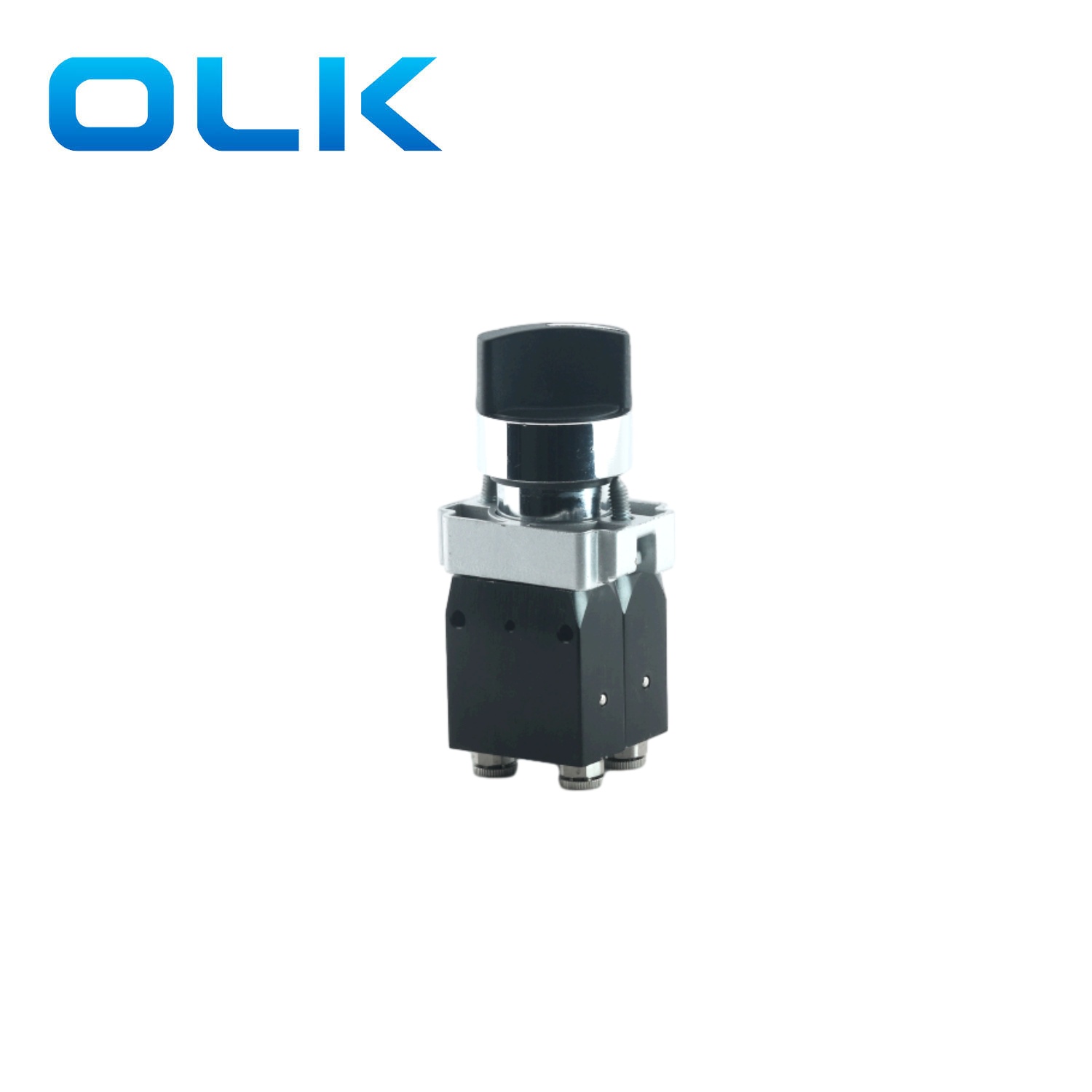

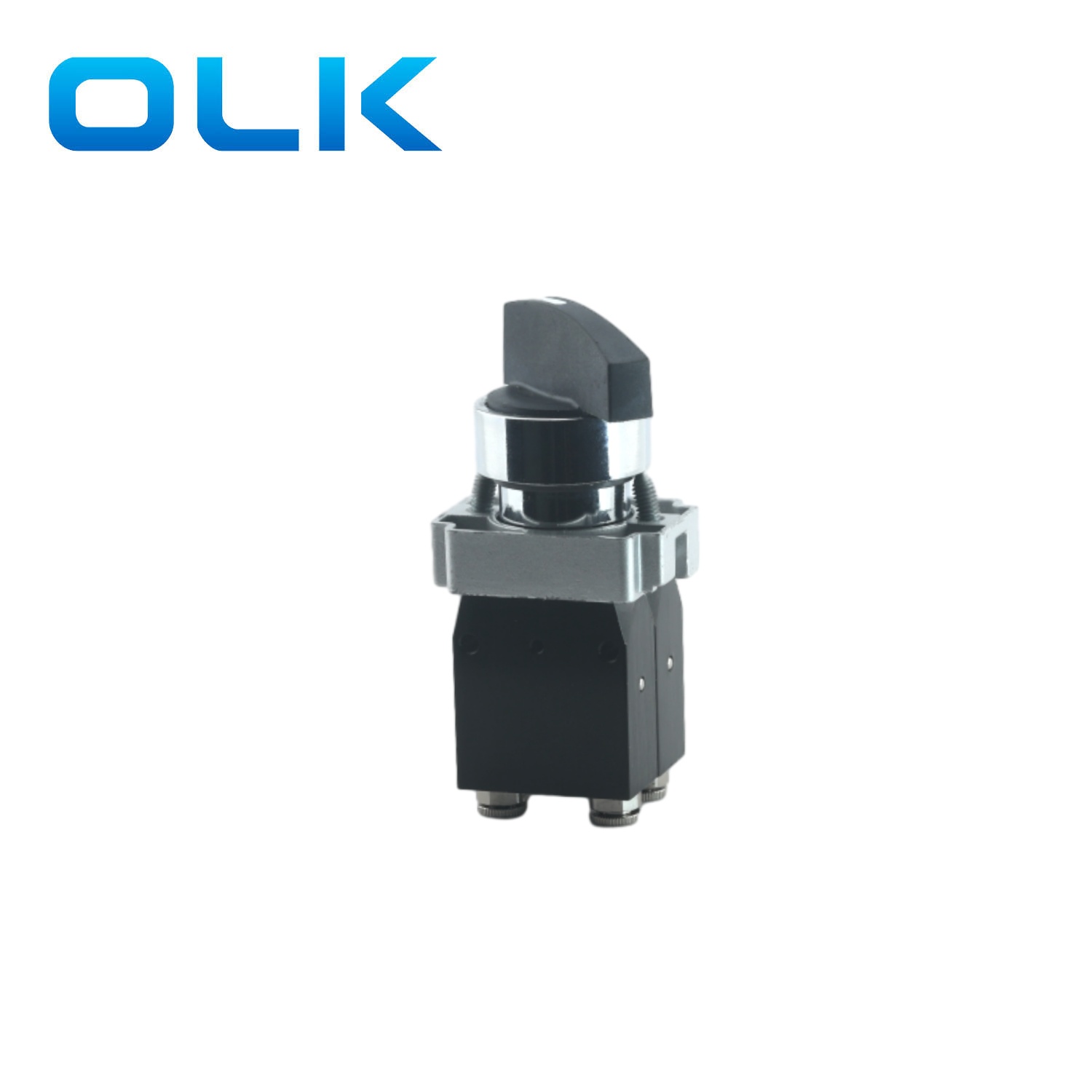

630: interruptores de braço curtos	M104.630	Interruptor mantido de duas posições
	M104.630.0	0: Momento de três posições
	M104.630.1	1: interruptor mantido de três posições
Painel de montagem	M104.00
