Válvula de controle de botão mecânico série M5 de 5 vias
Model:M5 mechanical valve
OLK é um fabricante e fornecedor profissional de válvula de controle de botão mecânico série M5 de 5 vias na China. Se você está interessado em produtos Válvulas mecânicas da série M5, entre em contato conosco. Seguimos a qualidade da certeza de que o preço da consciência, serviço dedicado.
Válvula de botão mecânico de 5/2 vias da série AIRTAC TIPO M5 fabricada pela empresa pneumática OLK. A válvula mecânica M5 é uma estrutura de coluna deslizante. A válvula de controle de botão mecânico da série M5 de 5 vias, enquanto o M5-210 oferece roscas de interface G1/8 e G1/4.
símbolo:
Código de pedido
M5
PM
210
06
R
Tipo de botão
Código
TAMANHO DA PORTA
Cor do botão
M5: tipo M
B:Tipo Básico (M5B)
Controle único série 110:110
100:06:G/18
PT:VERMELHO
C: Tipo de alça longa (M5C)
Controle único série 210:210
200:06:G1/8
PP/PF/PM/HS:VERMELHO,VERDE,PRETO
D: Tipo de alça curta (M5D)
200:08G1/4
R:Tipo de alavanca de rolo (M5R)
L: Tipo de alavanca de rolo unidirecional (M5L)
Y: Tipo de balancim (M5Y)
PM: Tipo de botão de cabeça de cogumelo (M5PM)
PP:Tipo de botão de cabeça elevada (M5PP)
PF:Tipo de botão de cabeça plana (M5PF)
PL: Tipo de botão de impacto de parada de emergência (M5PL)
HS: Tipo de seletor (M5HS)

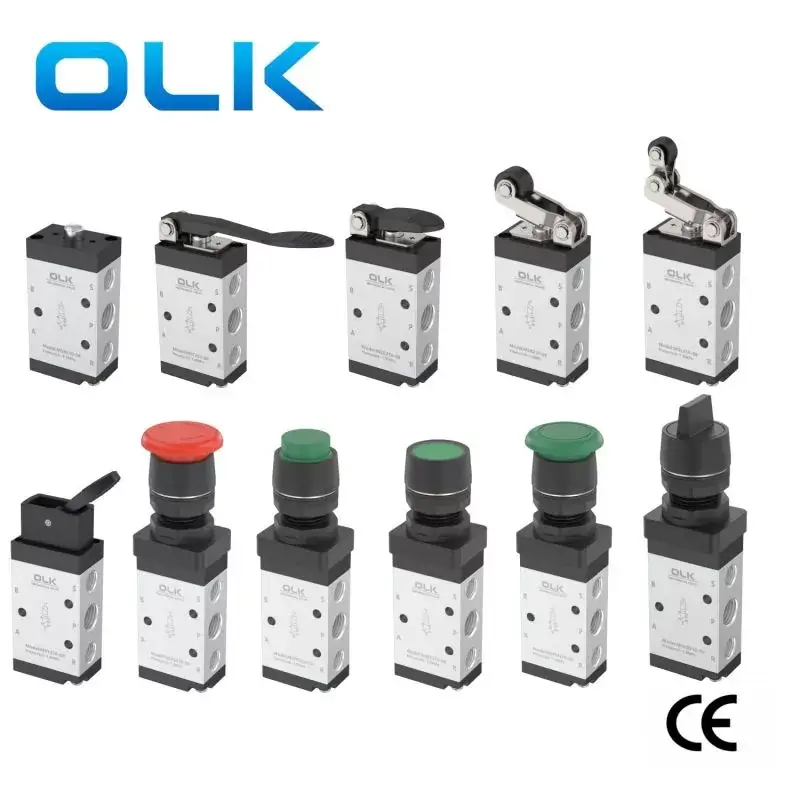

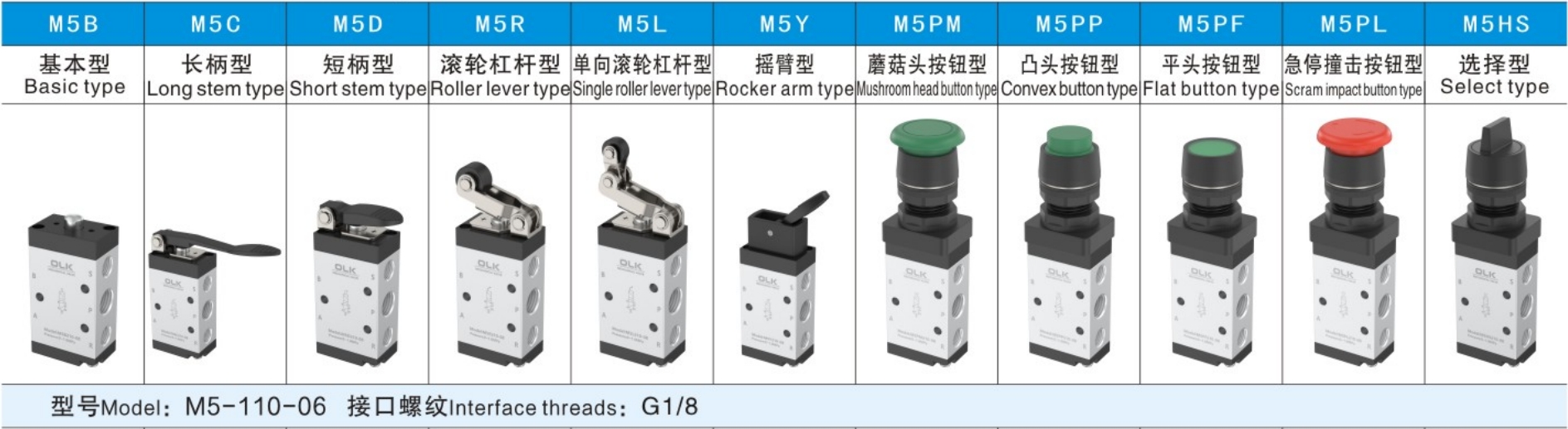

Os tipos de botões disponíveis incluem:

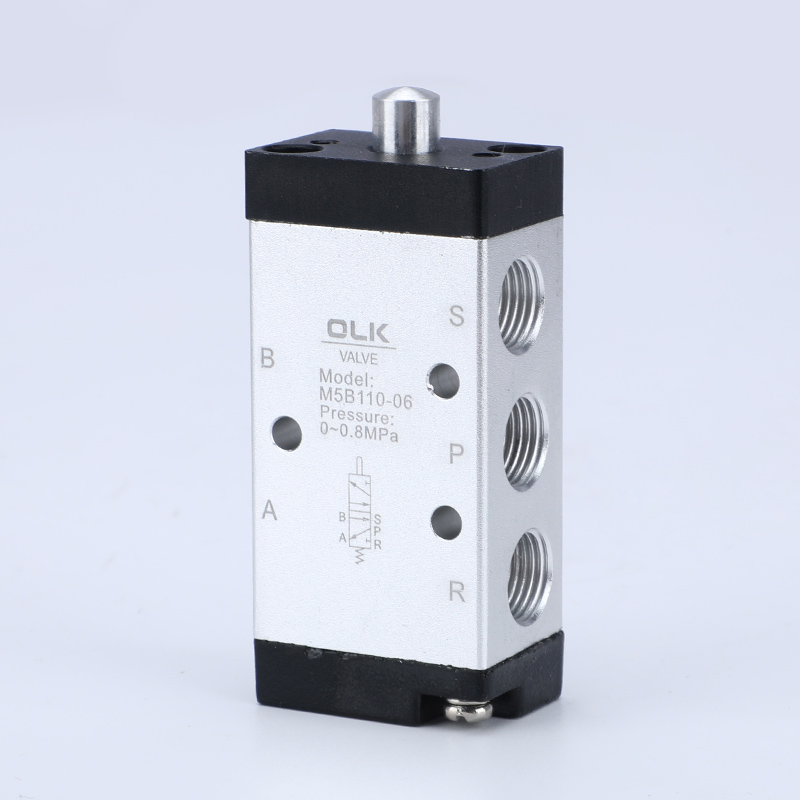

- Tipo Básico (M5B)

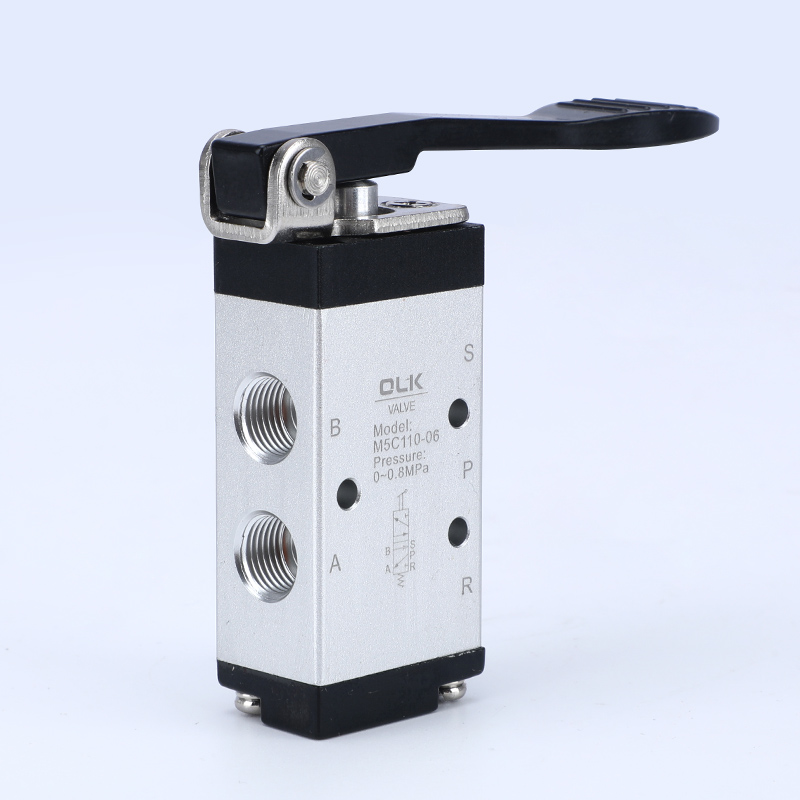

- Tipo de alça longa (M5C)

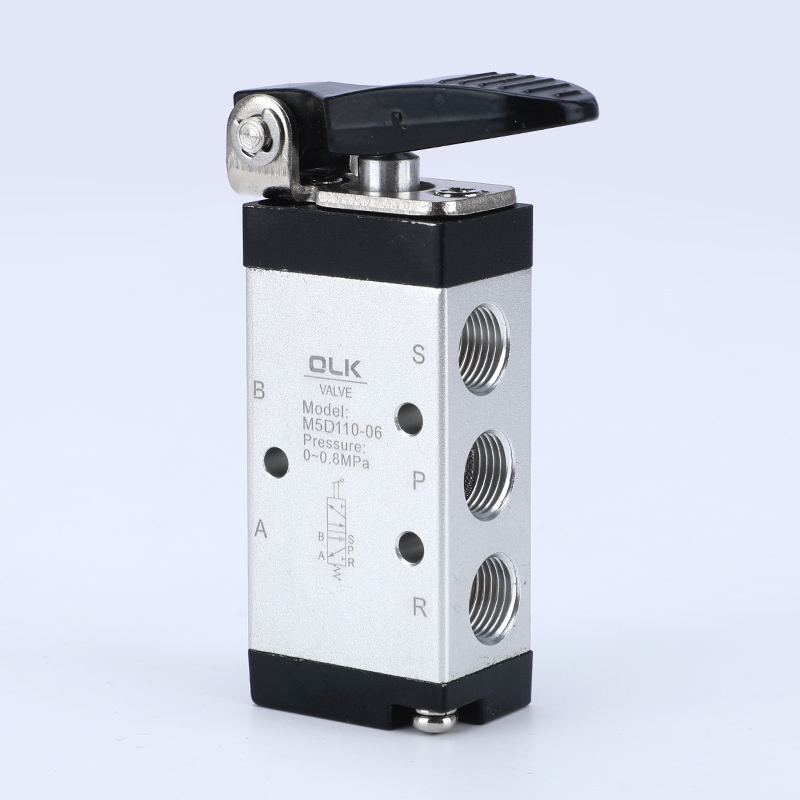

Tipo de alça curta (M5D)

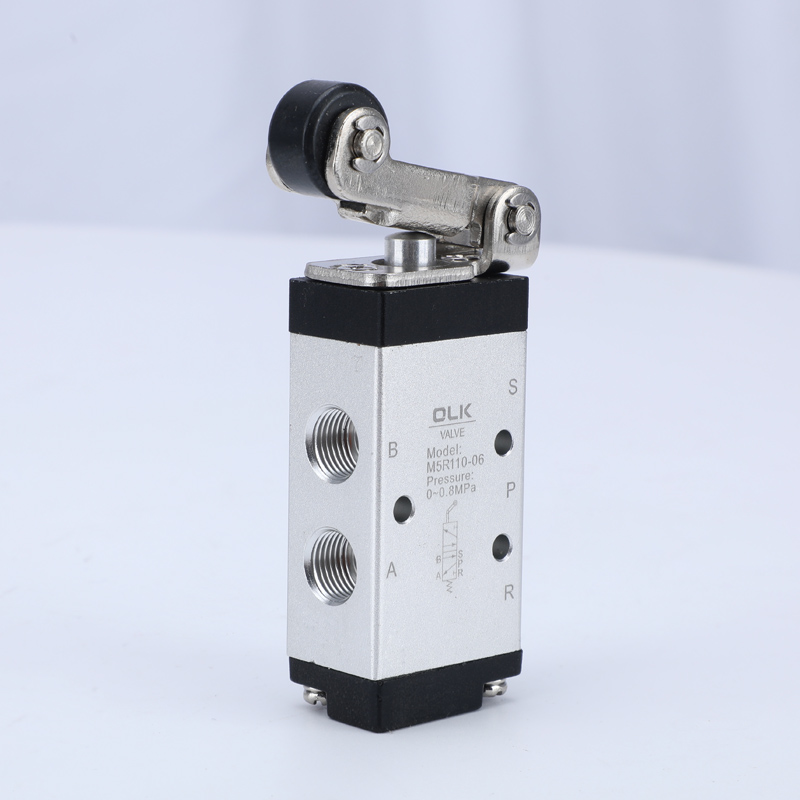

- Tipo de alavanca de rolo (M5R)

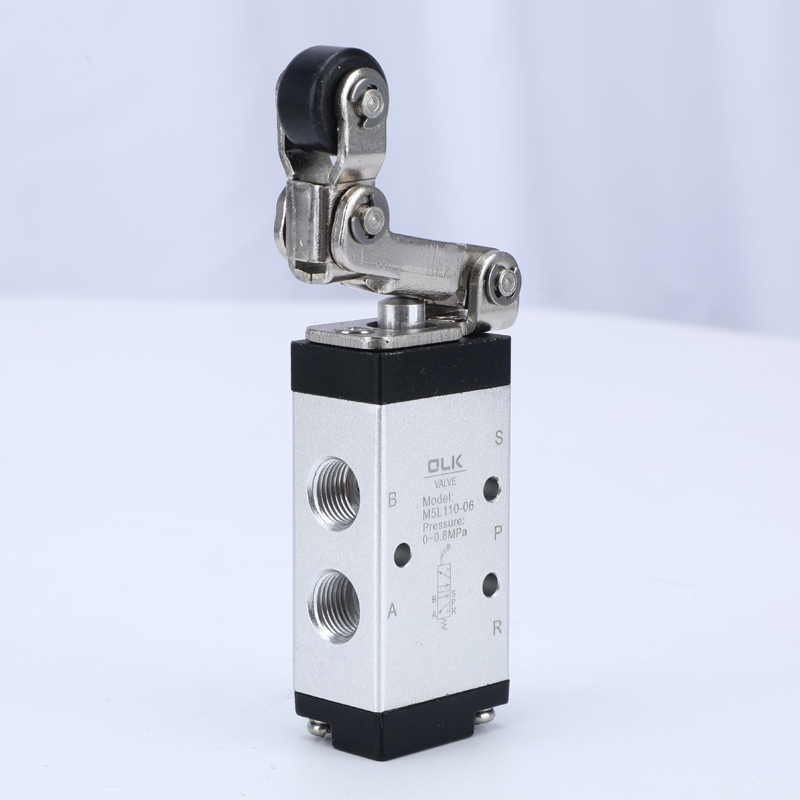

Tipo de alavanca de rolo unidirecional (M5L)

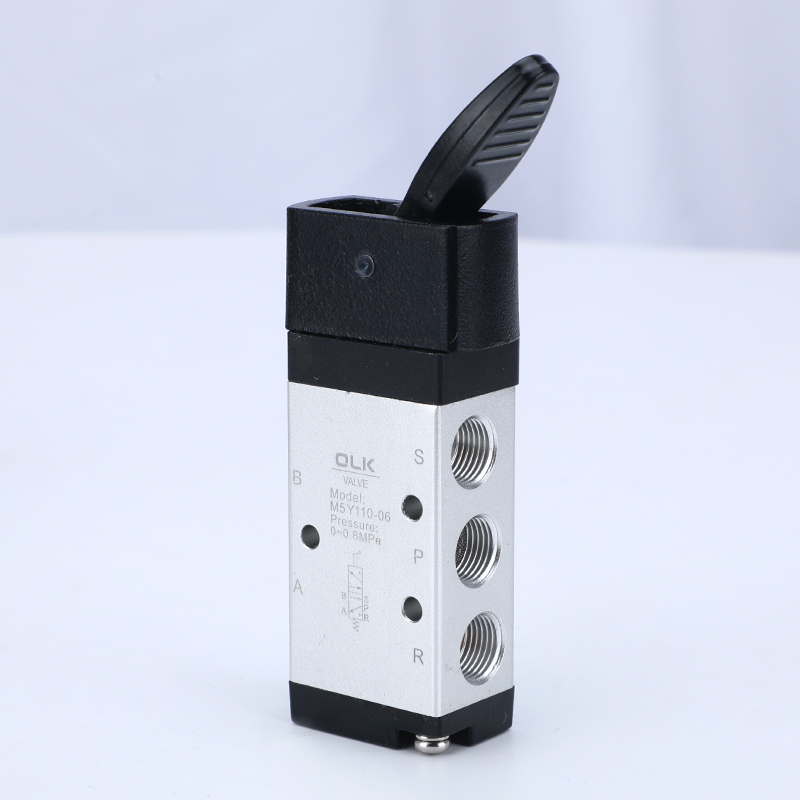

- Tipo de balancim (M5Y)

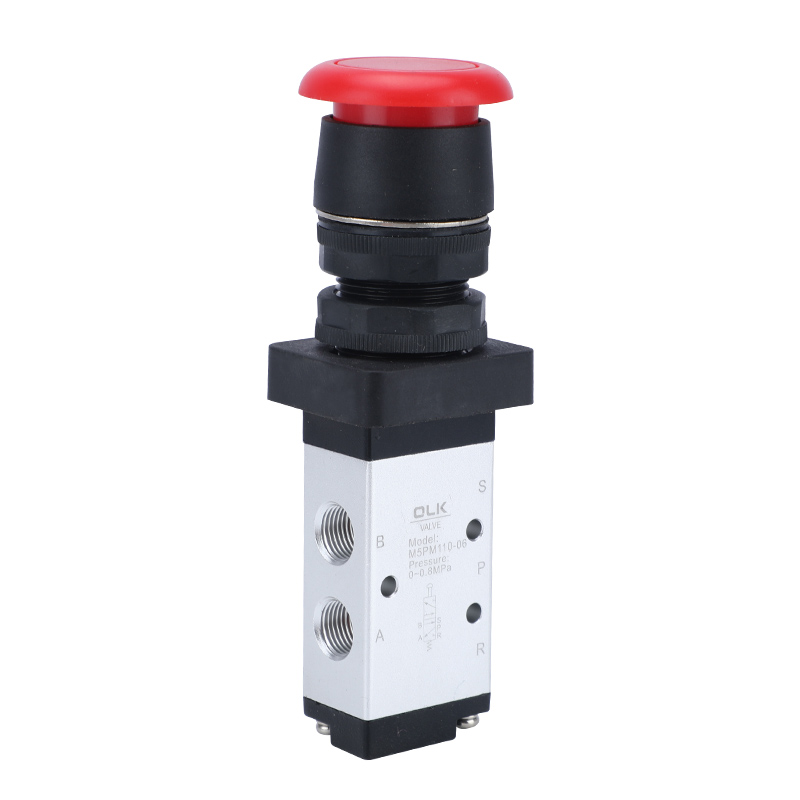

- Tipo de botão de cabeça de cogumelo (M5PM)

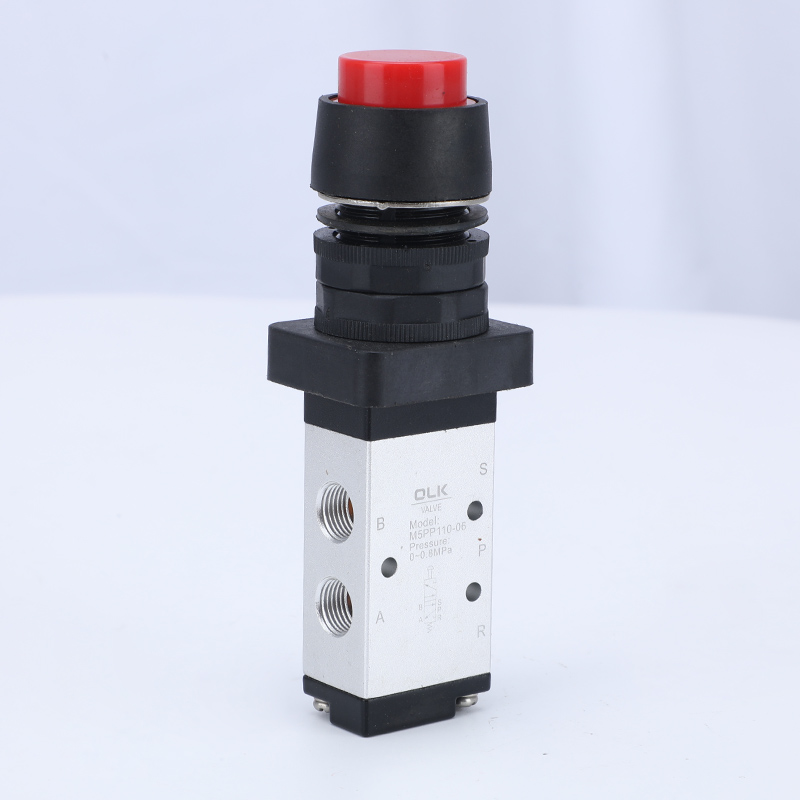

Tipo de botão de cabeça elevada (M5PP)

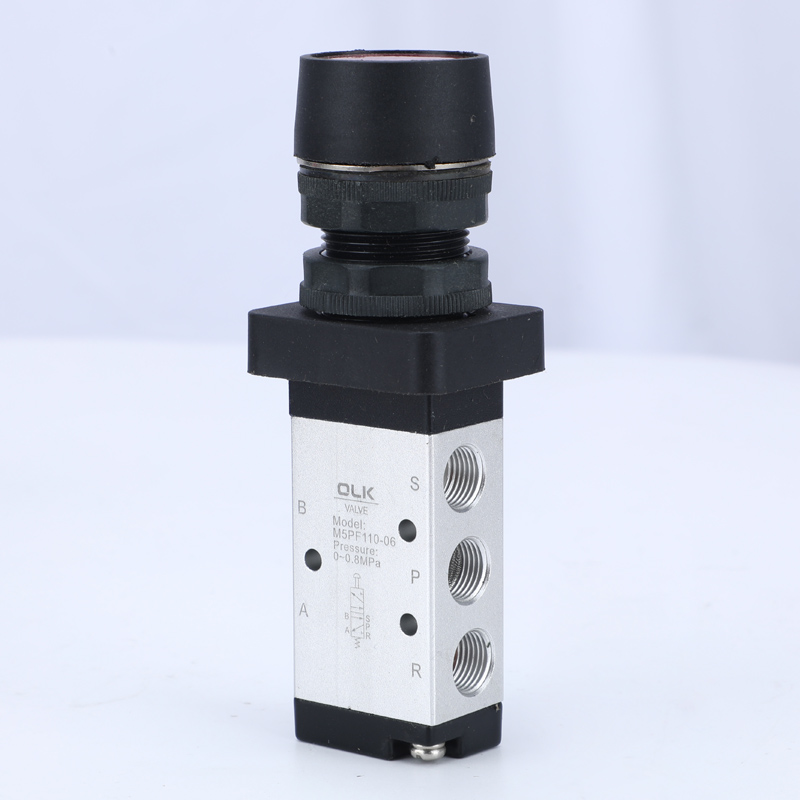

Tipo de botão de cabeça plana (M5PF)
Tipo de botão de impacto de parada de emergência (M5PL)

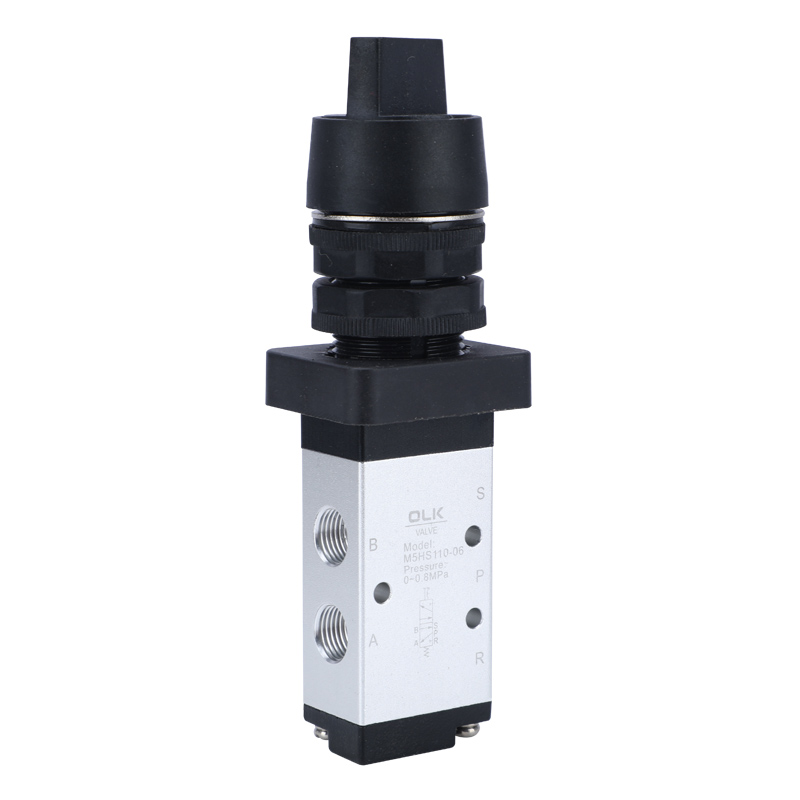

- Tipo de seletor (M5HS)
Para os tipos PM, PP e PF, existem três cores de botão para escolher: vermelho, verde e preto.
Válvulas de controle de botão mecânico série OULEIKAI M5 Características do produto
1. As portas de exaustão estão localizadas na carroceria, facilitando a instalação de silenciadores para reduzir ruído e poluição.
2. As séries M5B, M5R, M5L requerem forças externas para comutação, fornecidas por mecanismos externos, adequados para detecção de posição ou interruptores de curso.
3. As séries M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS são operadas manualmente com vários cabeçotes de controle estruturais para conveniência em diferentes condições.

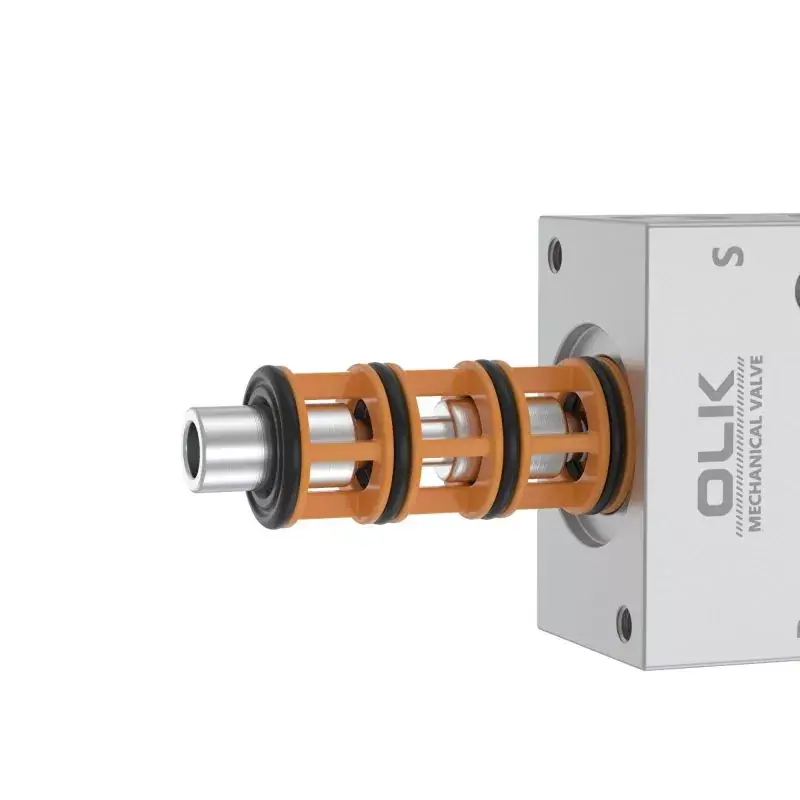

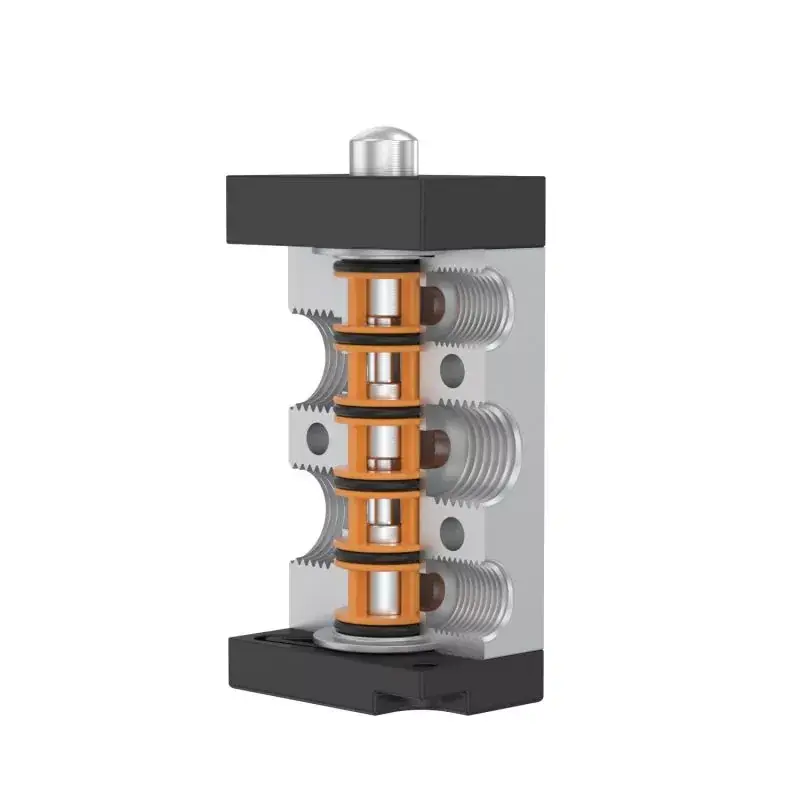

4. Estrutura da coluna deslizante, força de controle não afetada pela pressão de trabalho (ou seja, sem efeito de contrapressão), vedação do anel interno para boa vedação, comutação flexível.
5. Não há necessidade de lubrificação com óleo.
6. Instalações de múltiplas posições para fácil utilização.
7. Os cabeçotes de controle das séries M5C, M5D, M5Y, M5R, M5L são feitos de metal, garantindo longa vida útil e maior confiabilidade e estabilidade.
Válvulas de controle de botão mecânico série M5 Parâmetros gerais
meio de trabalho
Ar (filtrado através de um filtro superior a 40μm)
Ação
Ação direta externa
Diâmetro da porta
05:M5,06:G1/8,08:G1/4
número de posições
2 posições 5 vias
lubrificante
desnecessário
Faixa de pressão de trabalho MPa(psi)
0~1,0(~145)
Resistência à pressão garantida
1,5 MPa (215 psi)
Temperatura de trabalho °C
-20~70
Área da seção transversal mm² (valor CV)
05:2,5(0,14),06:8(0,45),08:12(0,67)
Material do corpo
liga de alumínio
Válvulas de controle de botão mecânico série M5 Instalação e aplicação:
Precauções
1) A peça de controle é feita de plástico de engenharia e somente a operação manual é permitida. Não use impacto metálico para mudar a válvula.
2) As séries M5B, M5C, M5D, M5PM, M5PF e M5PP são redefinidas automaticamente. As válvulas manuais M5Y, M5HS e M5PL são reinicializadas manualmente. Depois de pressionar o M5PL na posição de tesouro, o botão rotativo precisa ser girado para reiniciar.
3) Preste atenção ao curso de reversão. Quando qualquer força externa faz com que a válvula inverta, o curso de reversão básico não deve exceder a faixa de curso de reversão especificada na tabela de curso de controle, caso contrário, causará danos ao corpo da válvula.
4) A válvula rolete unidirecional M5L só pode mudar em uma direção (batendo da direita para a esquerda). Impacto inválido na outra direção (curvado da esquerda para a direita).
5) A combinação da cabeça de controle pode ser encomendada separadamente.
