A válvula mecânica da série OLK JM322 é uma válvula de 2/3 vias. JM322 apresenta design avançado e processos de fabricação, sendo capaz de controlar a direção do gás.
Símbolo:
Código de pedido
JM
32
2
R
VÁLVULA MECÂNICA TIPO JM
POSIÇÃO Nº:
TAMANHO DA PORTA:
TIPO DE BOTÃO
32:2 POSIÇÃO 3 VIAS
2:G1/4
Em branco:Tipo Básico (JM322)
R:Tipo de rolo (JM322R/JM-07)
PP:Botão plano (JM322PP)
PPL:Botão elevado (JM322PPL)
PB:Botão redondo grande (JM322PB/JM-06A)
EB:Botão de travamento (JM322EB/JM-06)
TB: Botão seletor (JM322TB/JM-05)
LB: Botão seletor (JM322LB)

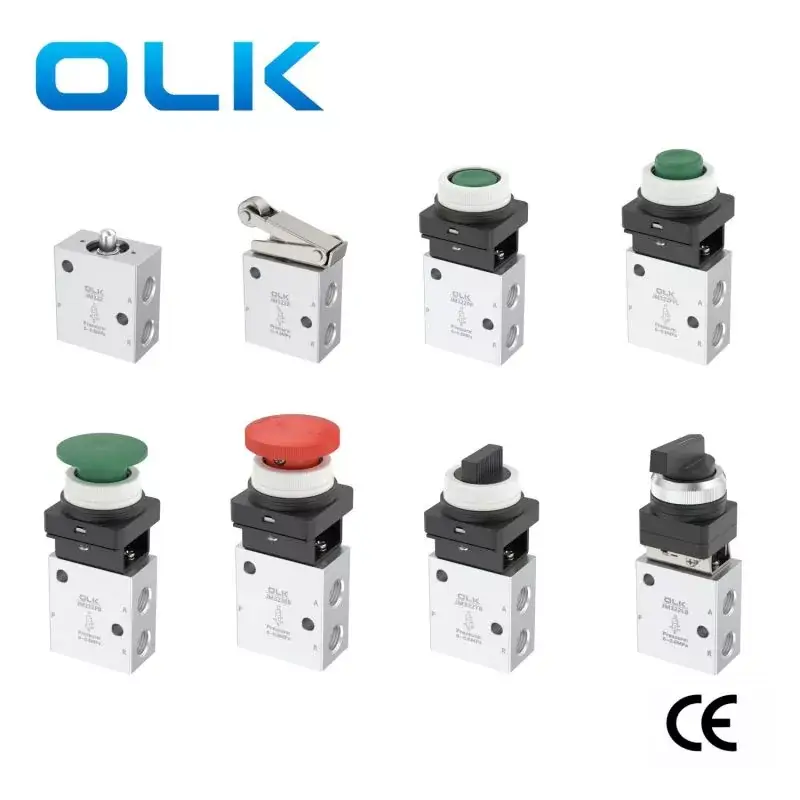

- Tipo Básico (JM322)
- Tipo de rolo (JM322R/JM-07)
- Botão plano (JM322PP)
- Botão elevado (JM322PPL)
Botão redondo grande (JM322PB/JM 06A)
- Botão de travamento (JM322EB/JM-06)
- Botão seletor (JM322TB/JM-05)
- Botão seletor (JM322LB)
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Ação Direta de Controle Externo |
|
Diâmetro da porta |
G1/4 |
|
número de posições |
Duas posições três vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-5~60 |
|
Material do corpo |
liga de alumínio |
