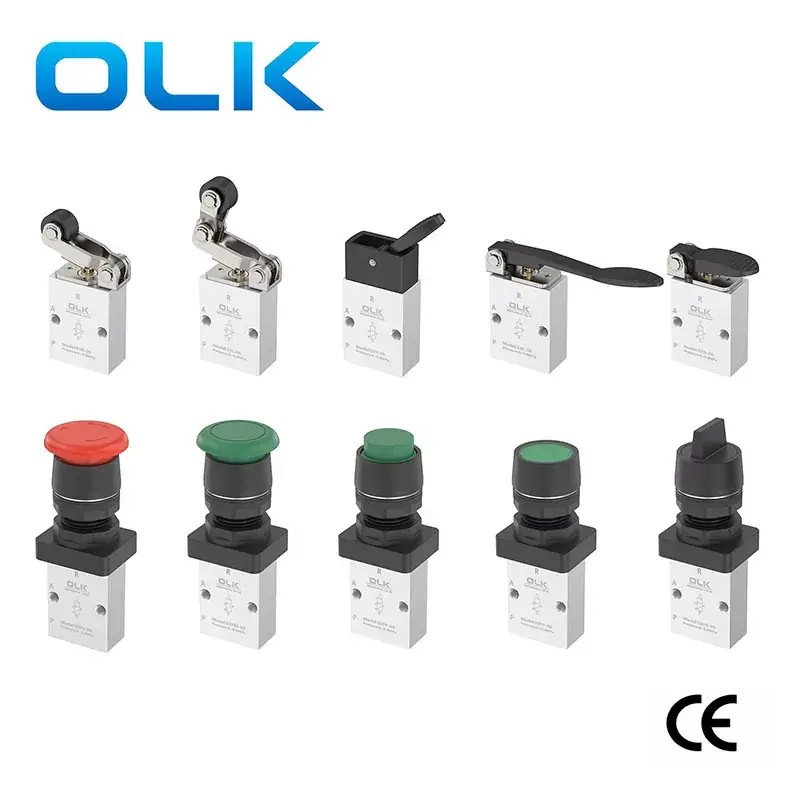

Você pode ter a certeza de comprar a válvula de controle de botão mecânico série S3 de 3 vias de nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega pontual. Ouleikai (OLK) fabrica a válvula de ação direta compacta e controlada externamente de 3 vias 2- posição válvula mecânica série S3. Possui comutação flexível e pode ser instalado em várias posições. A instalação é muito conveniente e não requer lubrificação com óleo. As cabeças de controle estão disponíveis em materiais metálicos e plásticos, com o material metálico (S3C, S3D, S3Y, S3R, S3L) oferecendo vida útil mais longa e confiável. As combinações de cabeçotes de controle para a válvula mecânica podem ser encomendadas separadamente da fábrica OULEIKAI na China
OULEIKAI SÉRIE FLEXÍVEL3 Válvula de controle de botão mecânico de 3 vias Características do produto
SÍMBOLO:

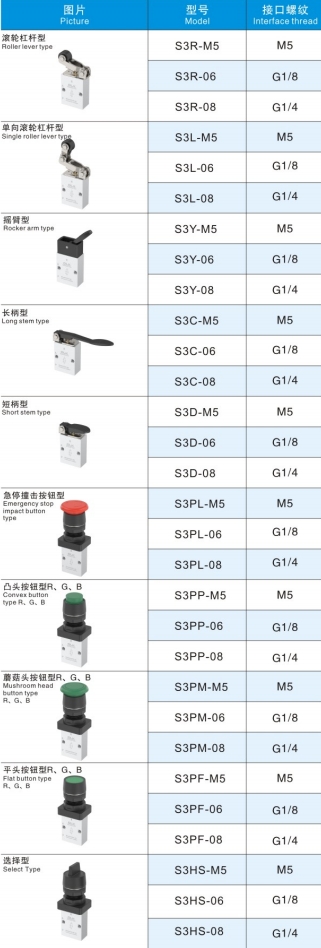

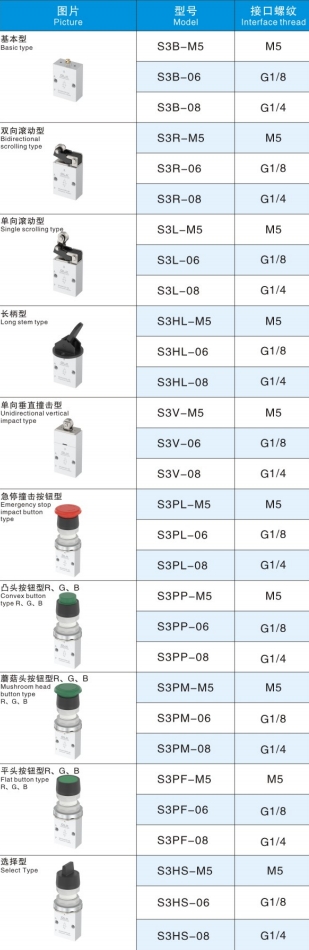

| Código de pedido |
|||
| S3 | PM | 06 | R |
| SÉRIE | CÓDIGO | TAMANHO DA PORTA | COR DO BOTÃO |
| Série S3 2 posições 3 vias | B:Tipo Básico (M5B) |
100:06:G1/8 | PT:VERMELHO |
|
|

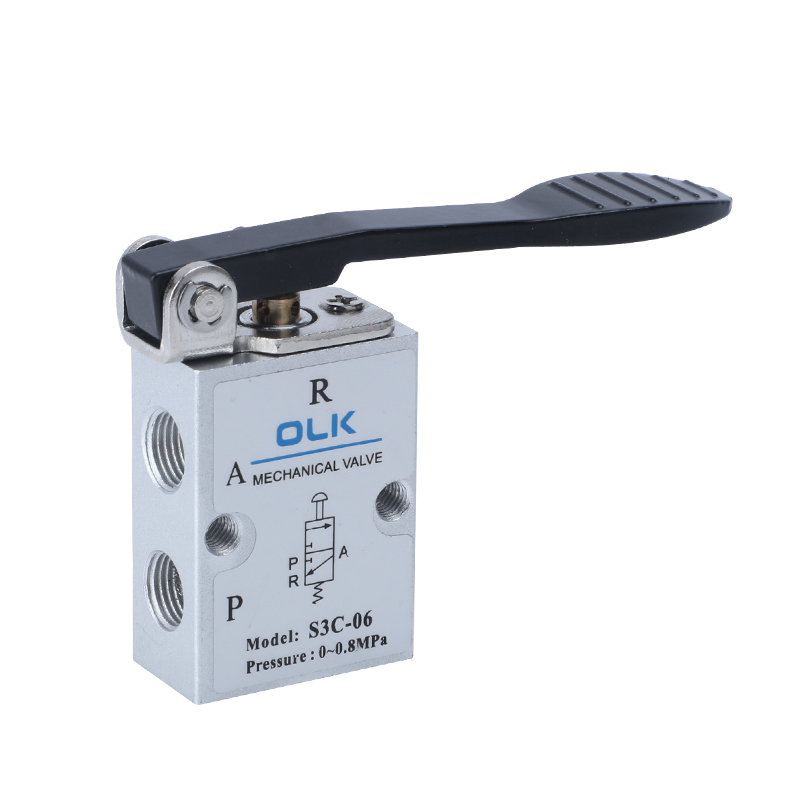

C: Tipo de alça longa (M5C) |
200:06:G1/8 | PP/PF/PM/HS:VERMELHO,VERDE,PRETO |
|
|

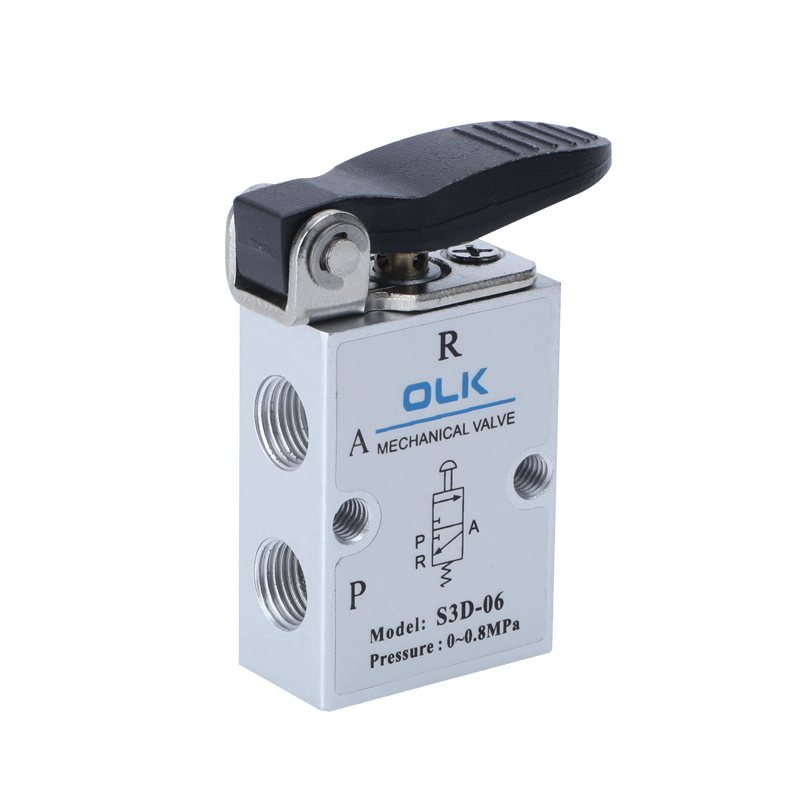

D: Tipo de alça curta (M5D) |
200:08:G1/4 |
|
|
|
Y: Tipo de balancim (M5Y) |
|
|
|
|

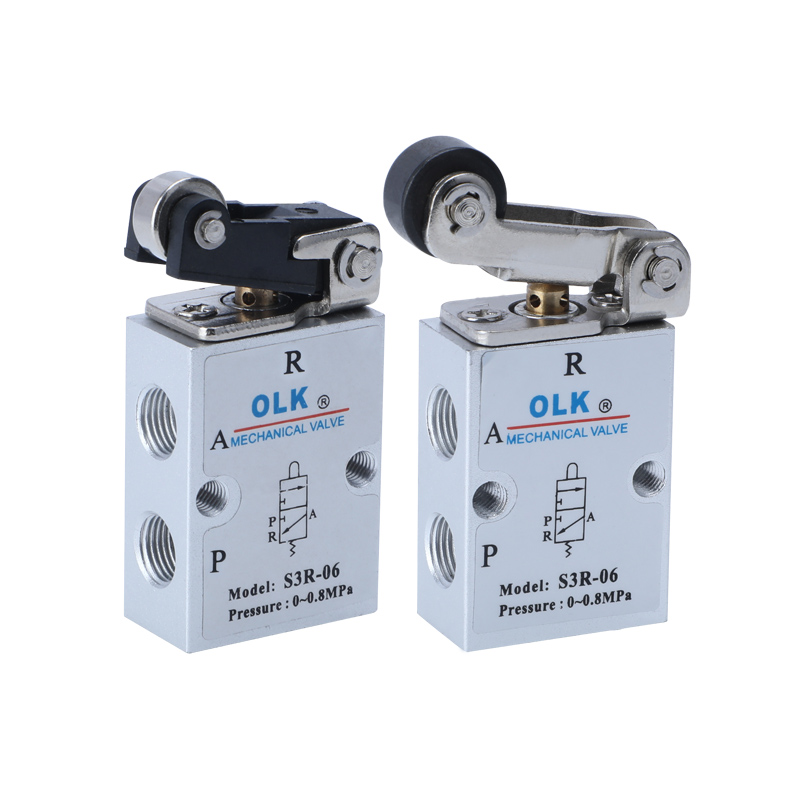

R:Tipo de alavanca de rolo (M5R) |
|
|
|
|
L: Tipo de alavanca de rolo unidirecional (M5L) |
|
|
|
|
PL: Tipo de botão de impacto de parada de emergência (M5PL) |
|
|
|
|
PP:Tipo de botão de cabeça elevada (M5PP) |
|
|
|
|
PF:Tipo de botão de cabeça plana (M5PF) |
|
|
|
|
PM: Tipo de botão de cabeça de cogumelo (M5PM) |
|
|
|
|
HS: Tipo de seletor (M5HS) |
|
|

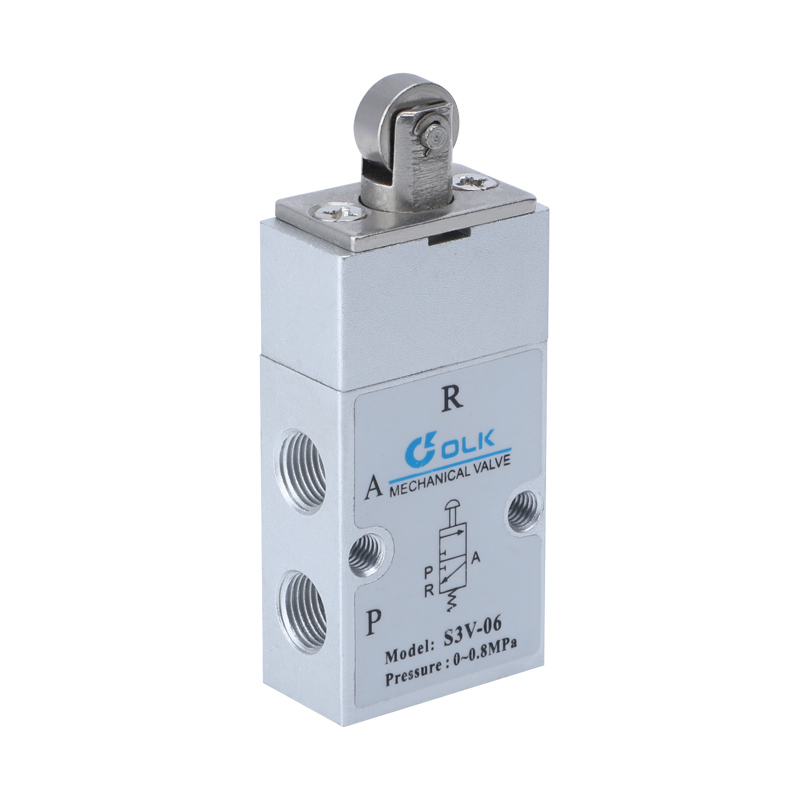

1. As séries S3B, S3R, S3L, S3V requerem força externa fornecida por mecanismos externos para comutação, adequada para detecção de posição ou interruptores de curso.
2. As séries S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D são operadas manualmente, apresentando vários formatos estruturais de cabeçotes de controle para uso conveniente em diferentes condições.
3. Estrutura da válvula globo com excelente vedação, comutação flexível e sem necessidade de lubrificação com óleo.
4. Fácil instalação com múltiplas posições de montagem.
5. Os cabeçotes de controle das séries S3C, S3D, S3Y, S3R, S3L são feitos de material metálico, garantindo longa vida útil e maior confiabilidade.
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Ação direta externa |
|
Diâmetro da porta |
05:M5,06:G1/8,08:G1/4 |
|
número de posições |
Duas posições três vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
Área da seção transversal mm² (valor CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Material do corpo |
liga de alumínio |
1) A peça de controle é feita de plástico de engenharia e só pode ser operada manualmente. É proibido usar impacto metálico para acionar a válvula.
2) As séries S3B, S3C, S3D, S3PM, S3PF, S3PP são redefinidas automaticamente. As válvulas manuais S3Y, S3HS, S3PL são reinicializadas manualmente. Depois de pressionar M3PL na posição, o botão rotativo deve ser girado para reiniciar.
3) Preste atenção ao curso de comutação. Quando qualquer força externa faz com que a válvula comute, o curso de comutação básico não deve exceder a faixa de curso de comutação especificada na tabela de curso de controle, caso contrário, poderá causar danos ao corpo da válvula.

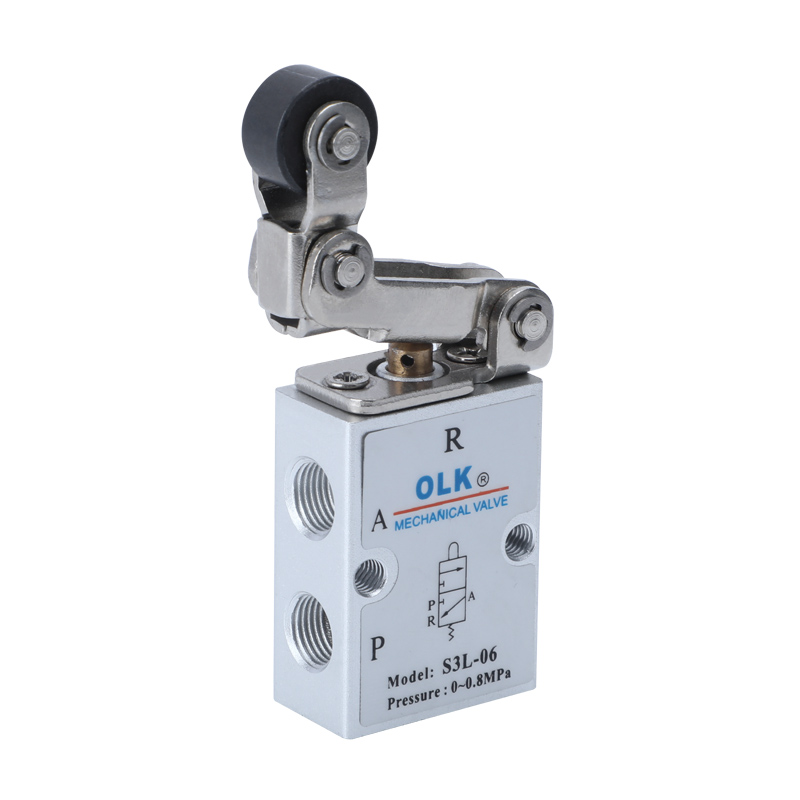

4) A válvula de rolo unidirecional S3L só pode mudar em uma direção (do impacto da direita para a esquerda). O impacto na outra direção (da esquerda para a direita) é ineficaz.
5) As combinações de cabeçotes de controle podem ser encomendadas separadamente.
