A válvula mecânica de 5/2 vias com estrutura de ação direta OLK MV522 possui uma estrutura simples, usando anel de vedação de alta qualidade para excelente estanqueidade, bom desempenho de isolamento e resistência ao calor e à corrosão.
A rosca da válvula botão mecânica MV522 é G1/4, com faixa de pressão de 0-0,8Mpa e não requer lubrificação.
Símbolo:
|
Código de pedido |
|||
| VM | 52 | 2 | R |
| MODELO: | POSIÇÃO N.º | TAMANHO DA PORTA: |
TIPO DE BOTÃO: |
| Válvula mecânica MT | 52:2 posição5 vias | 2:G1/4 | Em branco: tipo básico |
|
|
|
|
R:Tipo de rolo |
|
|
|
|
TB: Tipo de botão seletor |
|
|
|
|
EB: Tipo bloqueável |
|
|
|
|
PP:Botão Plano |
|
|
|
|
PPL:Botão Convexo |
|
|
|
|
PB:Botão Circular Grande |

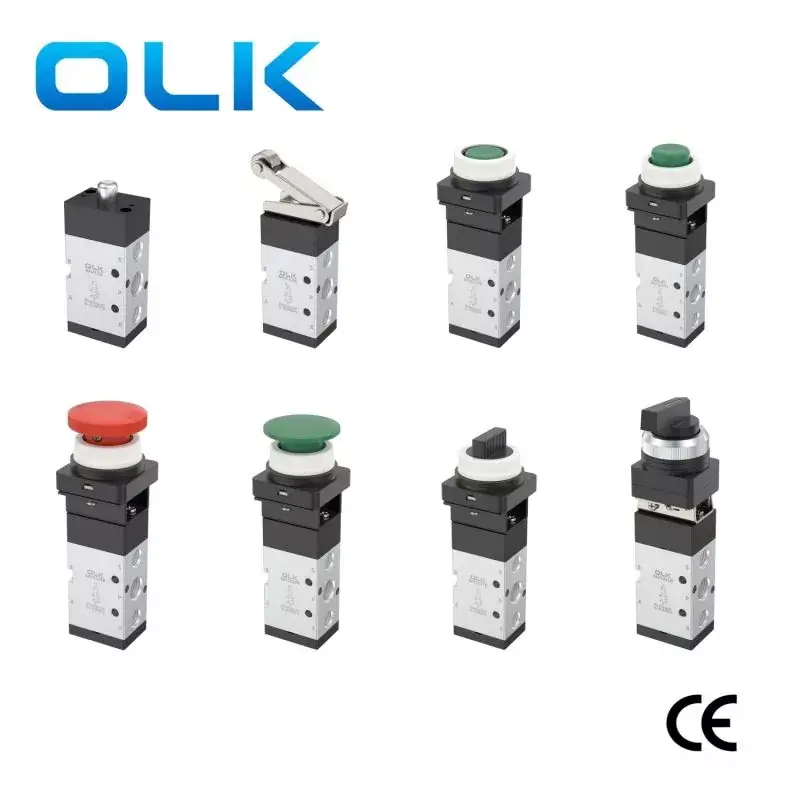

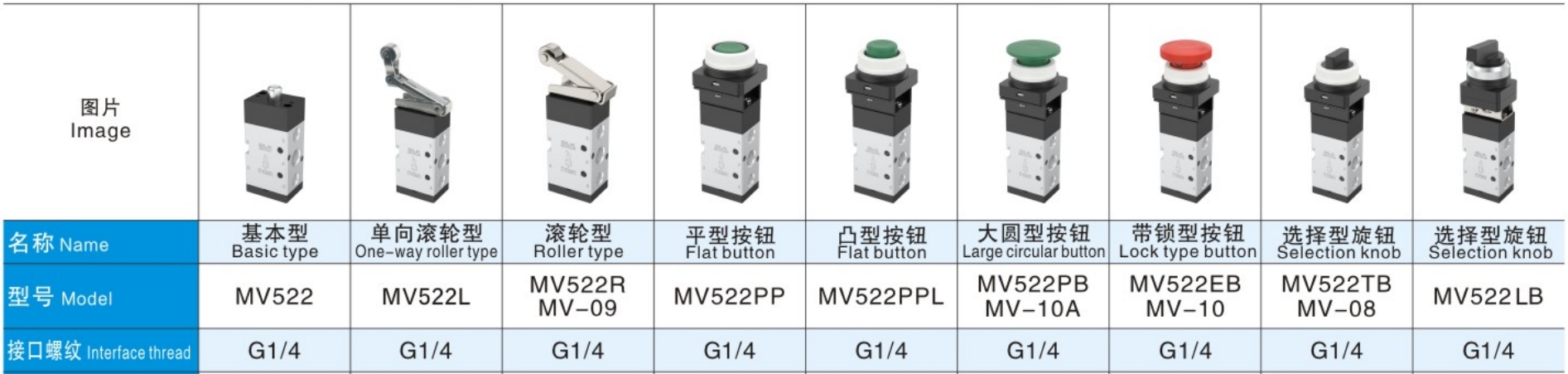

- Tipo Básico (MV522)

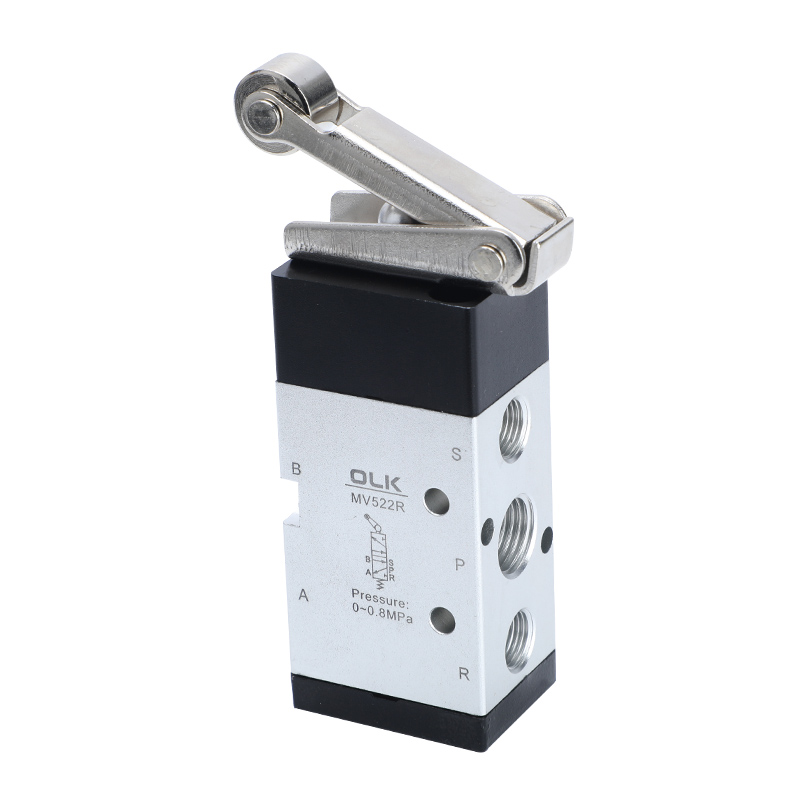

- Tipo de rolo (MV522/MV-09)

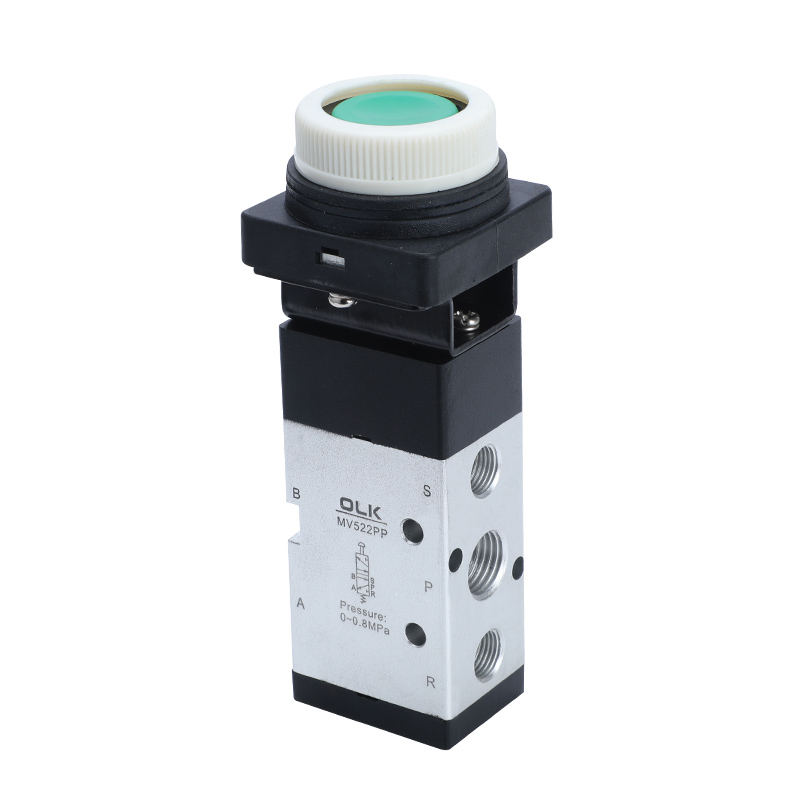

- Botão plano (MV522PP)

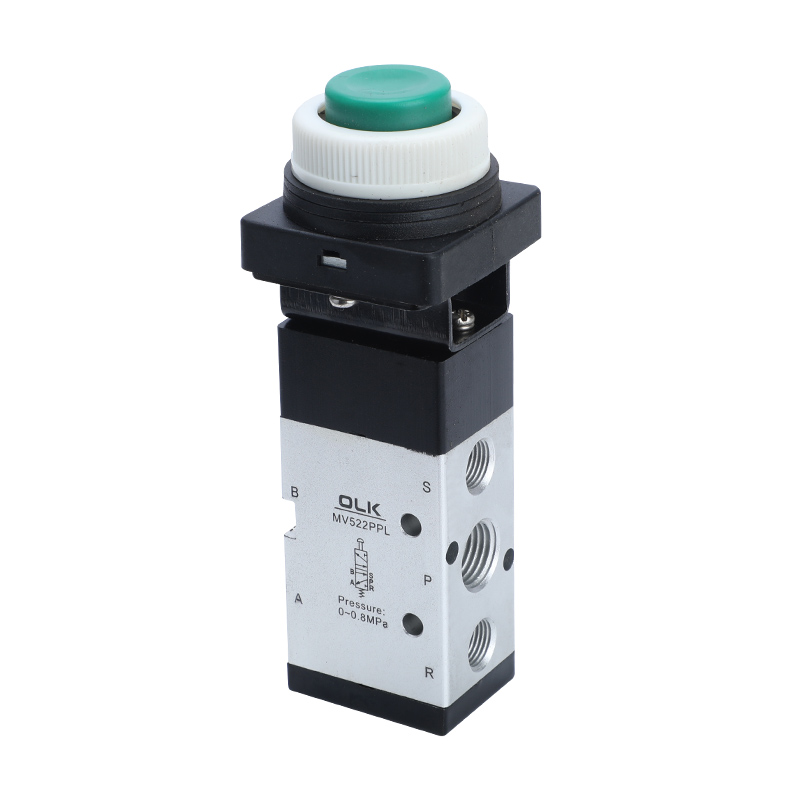

- Botão convexo (MV522PPL)

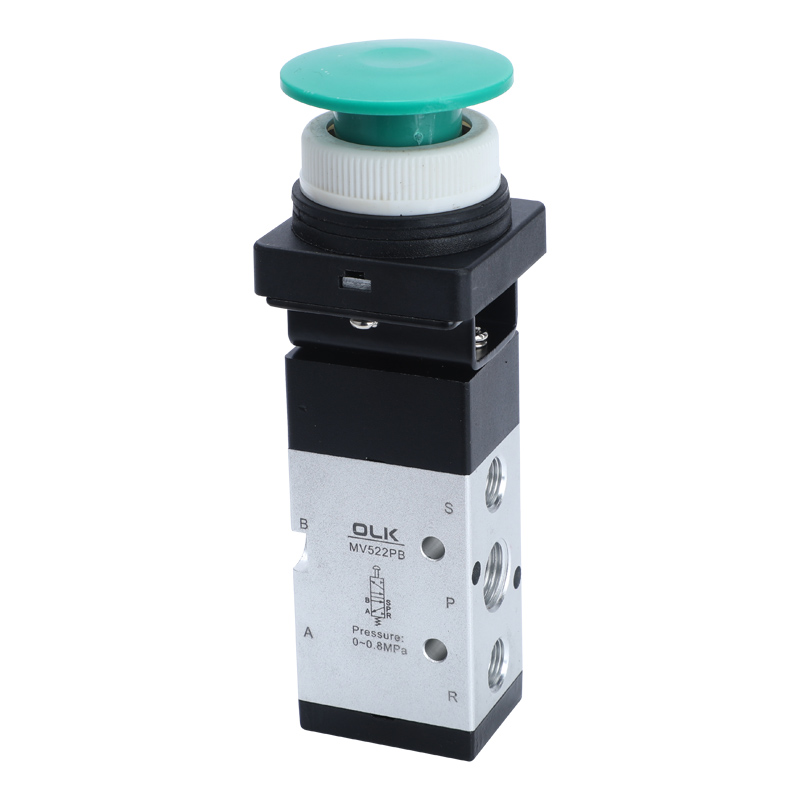

- Botão Circular Grande (MV522PB/MV-10A)
Tipo travável (MV522EB/MV 10)

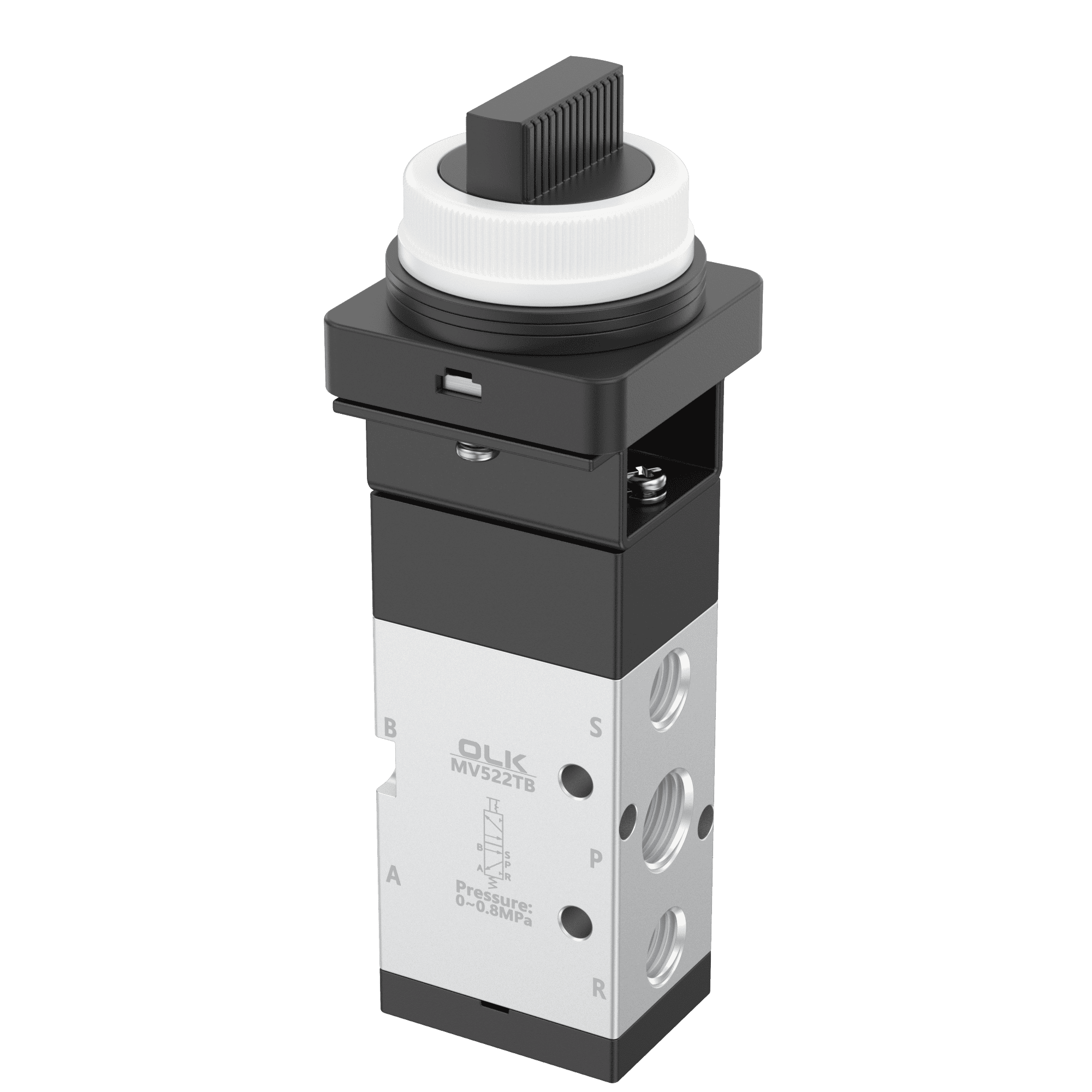

Tipo de botão seletor (MV522TB/MV 08)

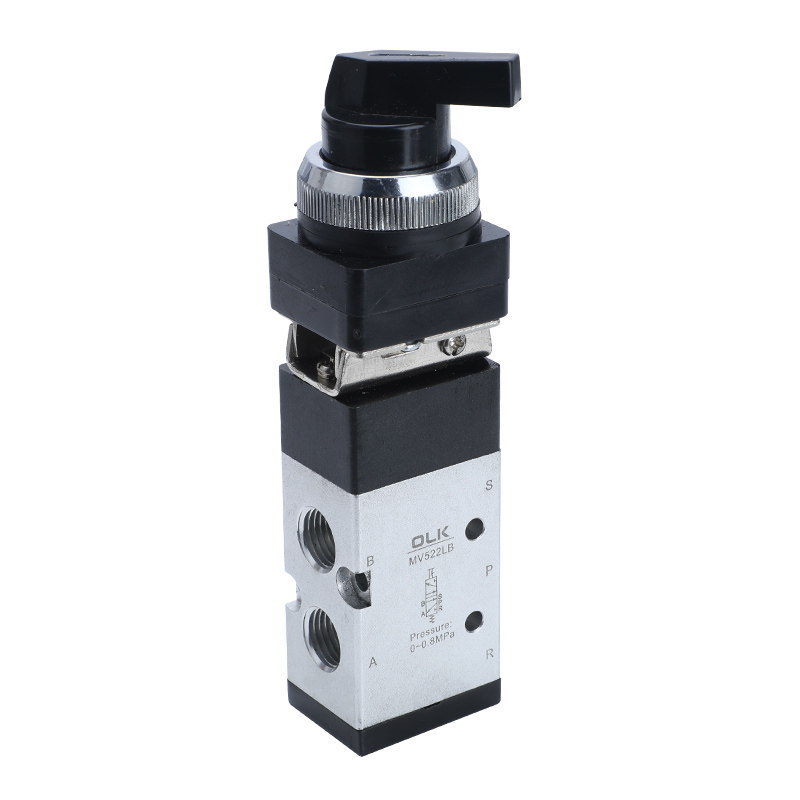

- Tipo de botão seletor (MV522LB)
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Ação Direta de Controle Externo |
|
Diâmetro da porta |
08:G1/4 |
|
número de posições |
2 posições 5 vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-5~60 |
|
Material do corpo |
liga de alumínio |
