Diferença entre os três tipos de válvula de 5/3Válvulas Solenóides
Ao fazer o pedido 5/3válvulas solenóides, além do controle elétrico simples e duplo, existem três configurações: C (solenóide duplo 5/3 vias centro fechado), E (solenóide duplo centro de exaustão 5/3 vias) e P (solenóide duplo 5/3 vias pressão centro).
| 5/3 viasválvula solenóidesímbolo | Código de pedido |
|
|
 |

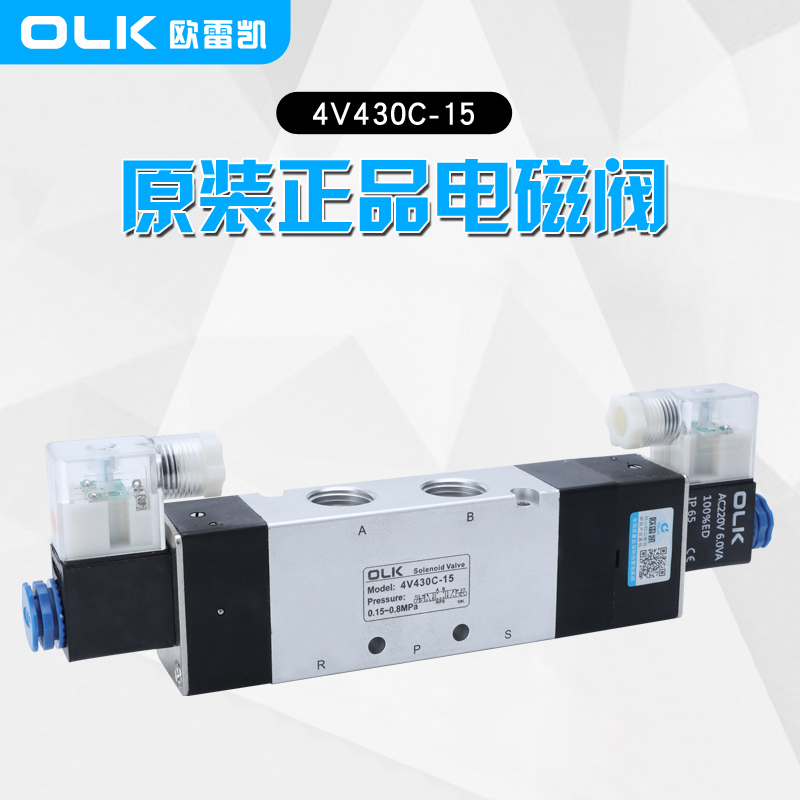

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Solenóide duplo centro fechado de 5/3 vias |
Válvula 5/3 na posição normalmente fechada. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Centro de escape duplo solenóide de 5/3 vias |
Válvula 5/3 na posição normalmente aberta. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Centro de pressão solenóide duplo de 5/3 vias |
Válvula 5/3 na posição de exaustão. |
Pressão na Porta P (Pressão de Alimentação):
Isto se refere à pressão na porta de entrada da válvula solenóide (geralmente rotulada como P). Esta pressão é a força motriz para controlar o fluxo de fluido quando a válvula abre ou fecha.
Na configuração do centro de pressão, a pressão na porta de entrada (P) é maior do que em outras portas (como A ou B), e o sistema de controle direciona esta pressão para o canal apropriado.
Escape de posição intermediária:
Isso descreve o estado doválvula solenóidequando na posição intermediária. Para válvulas solenóides de três posições, quando o carretel está na posição intermediária, todas as portas (como P, A e B) podem ser interconectadas ou portas específicas podem formar um caminho de vazamento.
Em uma configuração típica de exaustão de posição intermediária, a pressão das portas A ou B pode retornar à porta de exaustão (geralmente rotulada como R ou T), liberando pressão. Este projeto é usado em algumas aplicações para evitar o acúmulo excessivo de pressão no sistema quando nenhum sinal de controle está presente.
Centro Fechado:
Na configuração de centro fechado, todas as portas da válvula solenóide são vedadas quando na posição intermediária, o que significa que nenhum fluido pode fluir através de nenhuma porta.
Este projeto é normalmente usado em situações onde é necessário manter a pressão ou evitar fluxo indesejado de fluido quando o sistema está na posição intermediária.
Resumo:
Centro de Pressão: Refere-se à pressão aplicada noválvula solenóideentrada.
Centro de exaustão: descreve um estado em que o fluido pode ser exaurido de uma ou mais portas na posição intermediária.
Centro Fechado: Descreve um estado em que todas as portas estão vedadas, evitando o fluxo de fluido na posição intermediária.
Vantagens de uma válvula solenóide 5/3 em comparação com uma válvula solenóide 5/2:
Várias opções de posição intermediária:
Uma válvula solenóide 5/3 possui três posições de trabalho, sendo a posição intermediária configurável para diferentes estados (como pressão, exaustão ou fechada).
Essa flexibilidade permite manter a pressão, esgotar a pressão ou vedar completamente o sistema quando a válvula é desativada ou em situação de emergência, oferecendo mais opções de controle para diversas aplicações.
Segurança e controle aprimorados:
A válvula solenóide 5/3 pode optar por manter a pressão ou a pressão de exaustão na posição intermediária, fornecendo proteção em aplicações críticas de segurança contra ações não intencionais. Por exemplo, no caso de falha de energia ou perda de sinal de controle, a seleção de uma posição intermediária apropriada pode proteger o equipamento e o pessoal.
Uma válvula solenóide 5/2, ao perder sinal, só consegue retornar à sua posição original e não pode oferecer proteção semelhante.
Prevenção do impacto do cilindro:
A posição intermediária de uma válvula solenóide 5/3 pode ser usada para mitigar o impacto no cilindro ao mudar de direção. Por exemplo, selecionar uma posição intermediária do tipo exaustão pode permitir a liberação parcial da pressão ao mudar de direção, evitando impactos devido a paradas ou partidas repentinas, prolongando assim a vida útil do equipamento.
Um 5/2válvula solenóidenão possui esse recurso, pois só consegue alternar rapidamente entre duas direções, o que pode causar impacto e desgaste do equipamento em alguns casos.
Conclusão:
A válvula solenóide 5/3 oferece vantagens significativas em flexibilidade, segurança, mitigação de impacto e controle complexo em comparação com a válvula solenóide 5/2. Isso o torna altamente valioso em aplicações que exigem vários modos de operação, maior segurança e impacto reduzido no equipamento. Já a válvula solenóide 5/2, com sua estrutura mais simples e menor custo, costuma ser utilizada em sistemas onde não é necessário controle complexo.
-
