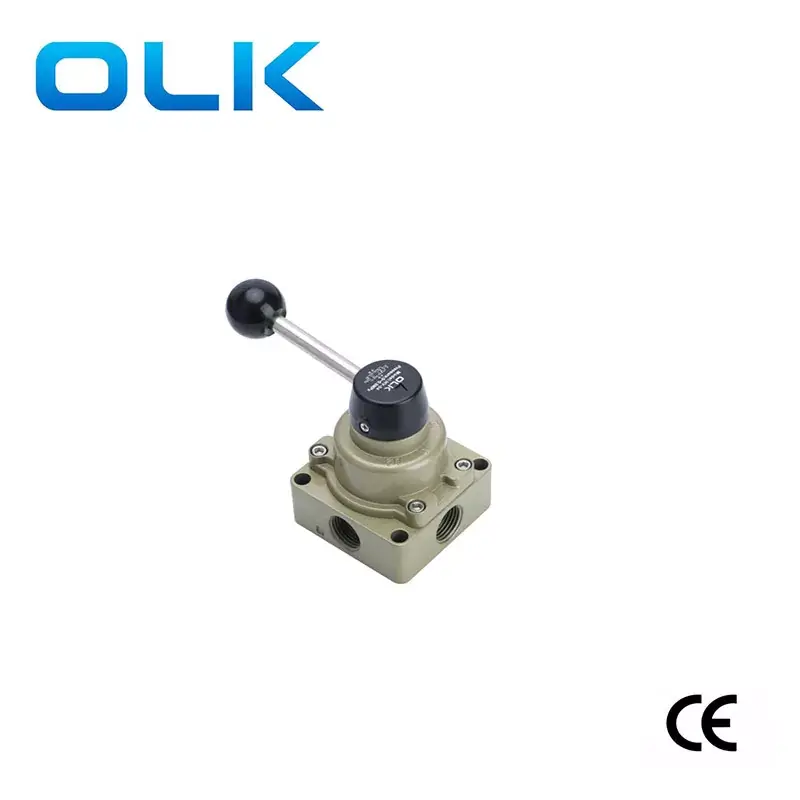

OLK é fabricante e fornecedor de válvula rotativa manual de 4 vias da série HV na China. As válvulas manuais de quatro vias da série Ouleikai (OLK) HV-02/03/04 apresentam uma base e carcaça de liga de alumínio com tratamento de oxidação de superfície, oferecendo excelente resistência ao desgaste e propriedades de vedação sob pressão. A liga de alumínio possui propriedades físicas superiores em comparação ao alumínio puro. A diferença entre as válvulas manuais HV-02, HV-03 e HV-04 está no tamanho da interface. Essas válvulas possuem três engrenagens ajustáveis com marcações claras e são comumente usadas para controlar cilindros, entre outras aplicações.
Quando muda para a marcha 02, a porta de escape B libera ar, a porta de escape A é ventilada e o cilindro se estende.
Quando muda para a marcha N, ambas as portas de escape A e B são fechadas e o cilindro para no meio do caminho.
Quando muda para a marcha 01, a porta de escape A libera ar, a porta de escape B é ventilada e o cilindro retrai.
|
Modelo |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Meio de trabalho |
Ar（Filtrar através de uma tela de filtro de mais de 40μm） |
|||
|
Modo de ação |
Controle MANUAL |
|||
|
Tamanho da porta |
Entrada=Saída=PT1/4 |
|||
|
Faixa de pressão |
0,15-0,8 MPa (21-114 PSI) |
|||
|
Posição |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
|
Pressão de Acordar |
‘-10-60℃ |
|||
|
Pressão de prova |
1,5 MPa (215 psi) |
|||
|
Válvulas rotativas manuais pneumáticas OLK – comparação de 5 modelos |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Modelo olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posição |
2 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
|
3 posições 4 vias |
|
|
|
|
|
|
|
|
|
Tamanho da porta |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Recursos do produto |
Montagem em painel |
|
A: Interface quadrilátero B: interface bilateral, com atenuação sonora na parte inferior |
|
|
|
|
|
Em branco: Um furo em um lado L: Dois furos em lados opostos; D: Quatro furos na parte inferior; |
|
|
|
|
|
|
|
|
|
|
|
|
Lidar |
Alça removível |
|
Alça removível |
|
Alça removível |
|
Alças não removíveis/de plástico |
|
Alça removível, alça anti-queimadura |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensões da base |
Série 200: 62mm |
|
61,3 milímetros |
|
74 milímetros |
|
74 milímetros |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modelo |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Meio de trabalho |
Ar（Filtrar através de uma tela de filtro de mais de 40μm） |
|||||
|
Modo de ação |
Controle MANUAL |
|||||
|
Tamanho da porta |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Faixa de pressão |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posição |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
|
Pressão de Acordar |
‘-10-60℃ |
|||||
|
Pressão de prova |
1,5 MPa (215 psi) |
|||||
