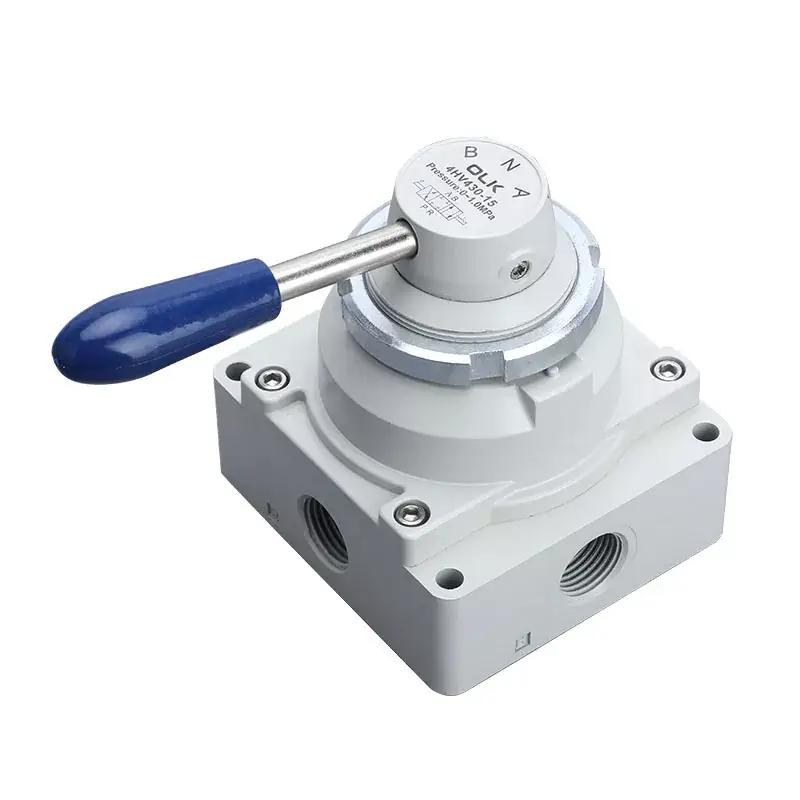

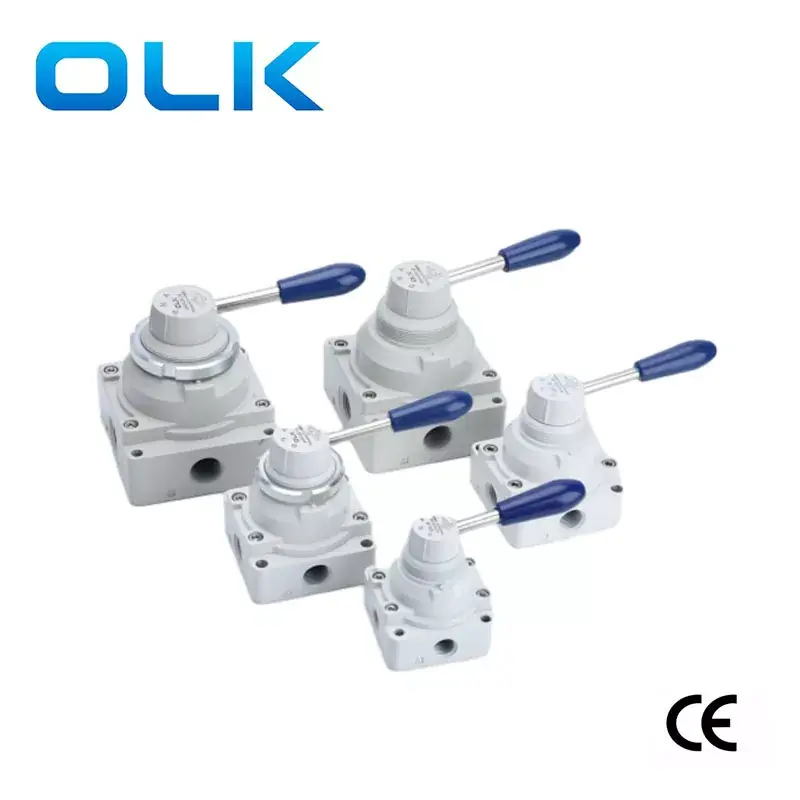

A válvula manual de quatro portas / três vias de quatro portas da série Ouleikai (OLK) 4HV é acionada girando a alavanca manual, oferecendo uma boa sensação tátil e operação suave.
A válvula manual 4HV apresenta uma grande área de fluxo efetivo e baixa perda de pressão, o que ajuda a reduzir o consumo de energia e a melhorar a eficiência durante a transferência de fluidos. Além disso, oferece dois tipos de instalação para os usuários escolherem: instalação em painel e instalação inferior, com porcas de montagem incluídas para instalação em painel.
No geral, a válvula manual Ouleikai (OLK) 4HV é uma válvula de controle de alto desempenho e fácil de usar, amplamente utilizada em vários setores industriais. Para informações mais detalhadas sobre a válvula manual 4HV, recomenda-se consultar o manual do produto relacionado ou falar com pessoal técnico profissional.
1. Giro suave e leve com uma boa sensação tátil, posicionamento preciso:
2. Grande área de fluxo efetivo com baixa perda de pressão;
3. Grande área de fluxo efetivo;

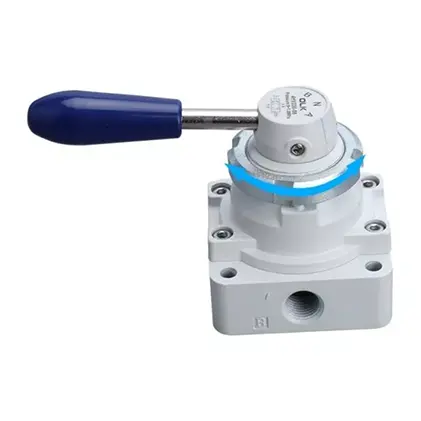

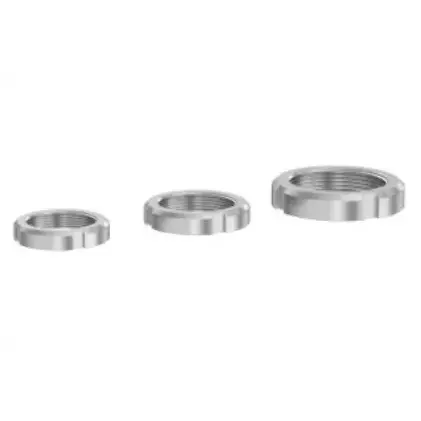

4. Dois métodos de instalação disponíveis: instalação em painel e instalação inferior. A instalação do painel vem com porcas de montagem.
|
Código de pedido |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modelo |
série |
posição |
|
Tamanho da porta |
Tipo de instalação: |
|
4HV: válvula rotativa manual manual série 4HV |
Série 2:200 |
24:2/4 Porto |
|
06:PT1/8 |
Em branco |
|
|
Série 3:300 |
34:3/4 Porto |
|
08:PT1/4 |
S: Montagem em painel (com porca de válvula) |
|
|
Série 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
controle manual |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~1,0(~145) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
modelo |
Diâmetro da porta |
número de posições |
Área transversal efetiva mm² (valor CV) |
|
4HV210-06 |
PT1/8 |

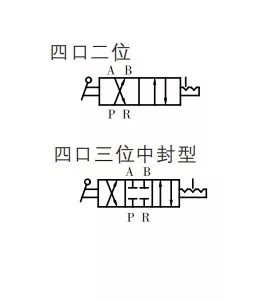

2 posições 4 vias |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
três quatro vias |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 posições 4 vias |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
três quatro vias |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 posições 4 vias |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
três quatro vias |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 posições 4 vias |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
três quatro vias |
33,0 (1,83) |
|
4hv410-15 |
PT1/2 |
2 posições 4 vias |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
três quatro vias |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 posições 4 vias |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
três quatro vias |
95,0(5,27) |
|
Modelo: |
Fio: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Válvulas rotativas manuais pneumáticas OLK – comparação de 5 modelos |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Modelo olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posição |
2 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
|
3 posições 4 vias |
|
|
|
|
|
|
|
|
|
Tamanho da porta |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Recursos do produto |
Montagem em painel |
|
A: Interface quadrilátero B: interface bilateral, com atenuação sonora na parte inferior |
|
|
|
|
|
Em branco: Um furo em um lado L: Dois furos em lados opostos; D: Quatro furos na parte inferior; |
|
|
|
|
|
|
|
|
|
|
|
|
Lidar |
Alça removível |
|
Alça removível |
|
Alça removível |
|
Alças não removíveis/de plástico |
|
Alça removível, alça anti-queimadura |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensões da base |
Série 200: 62mm |
|
61,3 milímetros |
|
74 milímetros |
|
74 milímetros |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Qual é o recurso da válvula de controle manual 4HV?
A válvula manual 4HV pode ser montada em painel.
Quantas posições podem ser selecionadas na válvula manual 4HV?
2 posições 4 vias e 3 posições 4 vias dois tipos podem ser selecionados.
