Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

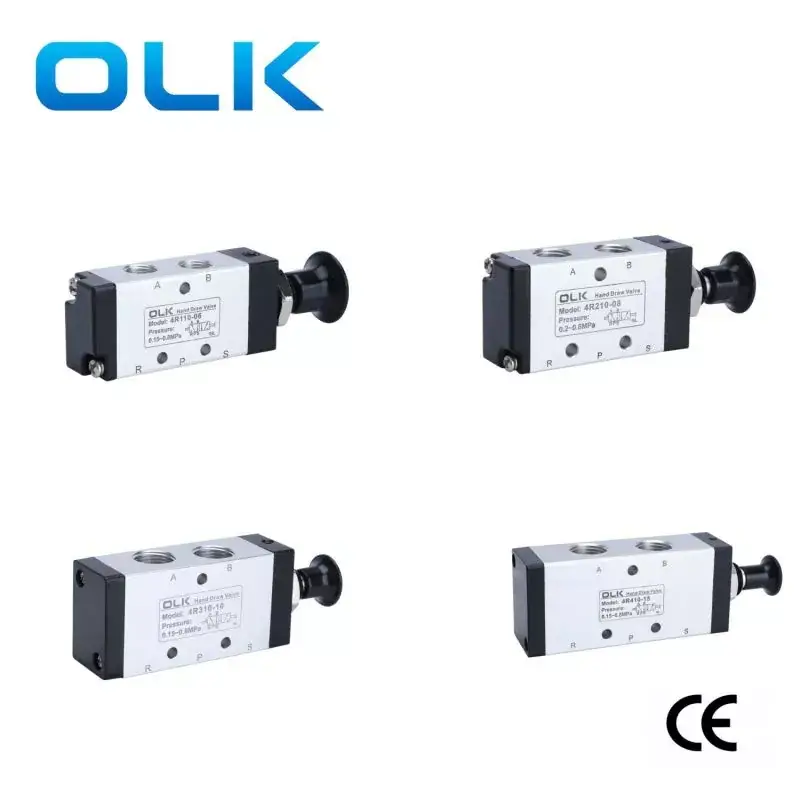

2 Position 5 WayA válvula operada manualmente de 5 vias da série Ouleikai (OLK) 4R adota design 2/5, permitindo o controle e comutação de vários gases, adequada aos requisitos de diferentes sistemas pneumáticos. A operação manual controla a mudança de direção, tornando conveniente para os operadores controlar manualmente a direção do fluxo de gás com alta flexibilidade.
Notas: Não exceda a faixa de pressão nominal de trabalho da válvula de tração manual para evitar afetar a segurança e estabilidade do produto. Cenários de uso: Usado para controle de gás em sistemas de gás de laboratório e aplicações similares.
SÍMBOLO:
Código de pedido:
4R
2
10
08
MODELO:
SÉRIE
FUNÇÃO:
TAMANHO DA PORTA:
4L: válvula manual 5/2
Série 1:100
Posição 10:2
Série 100:06:G1/8
2:200 séries
Série 200:06:G1/8
3:300 séries
Série 200:08:G1/4
Série 300:08:G1/8
Série 300:10:G3/8
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Ação direta manual |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
Material do corpo |
liga de alumínio |
|
modelo |
Diâmetro da porta |
Área da seção transversal do fluxo mm² (valor CV) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

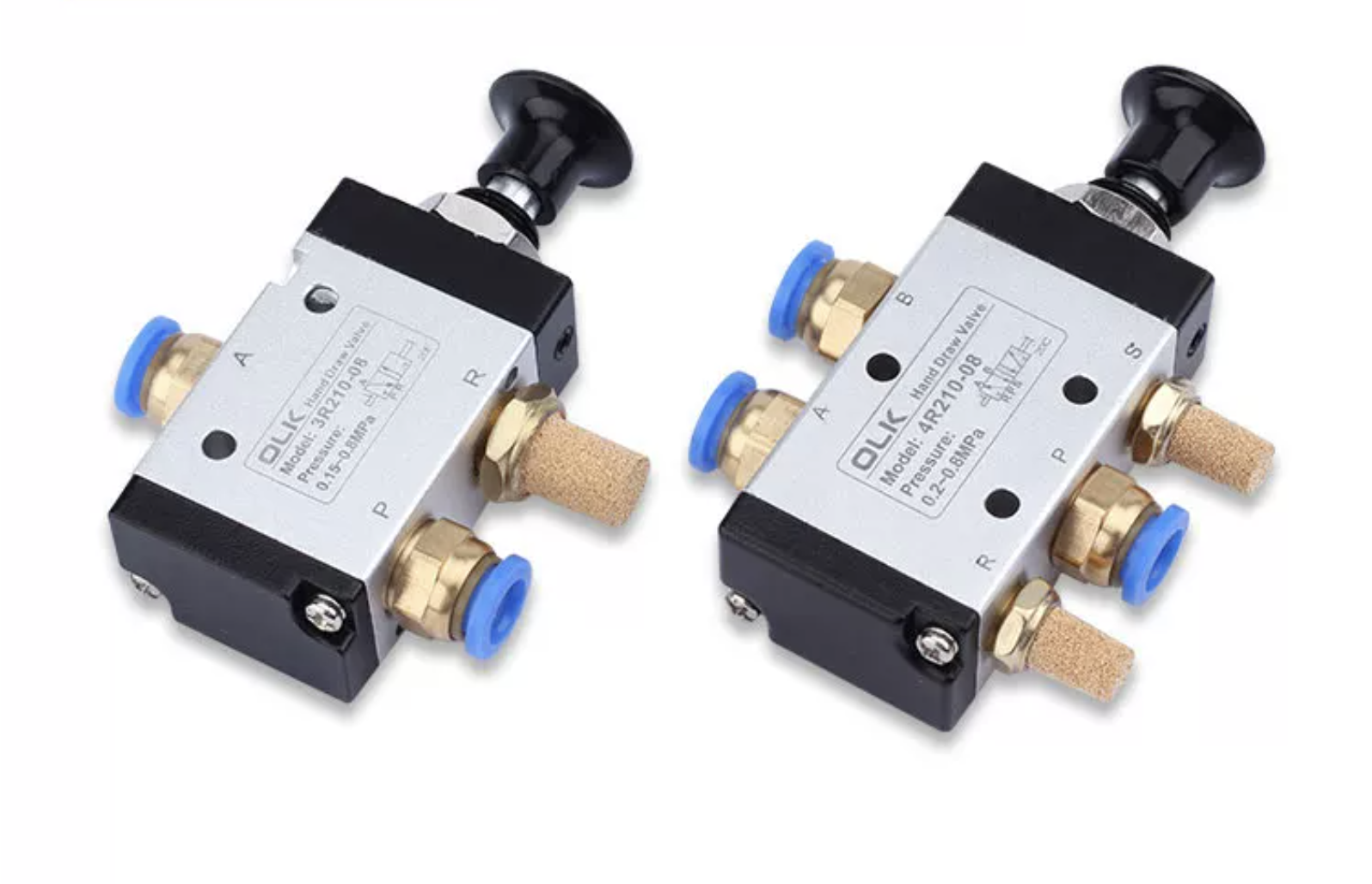

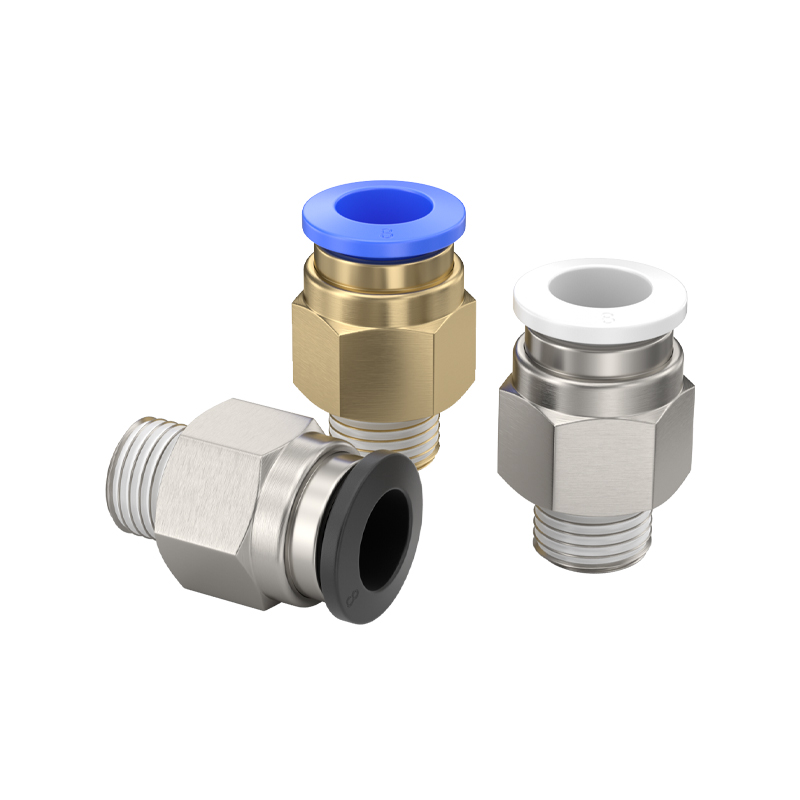

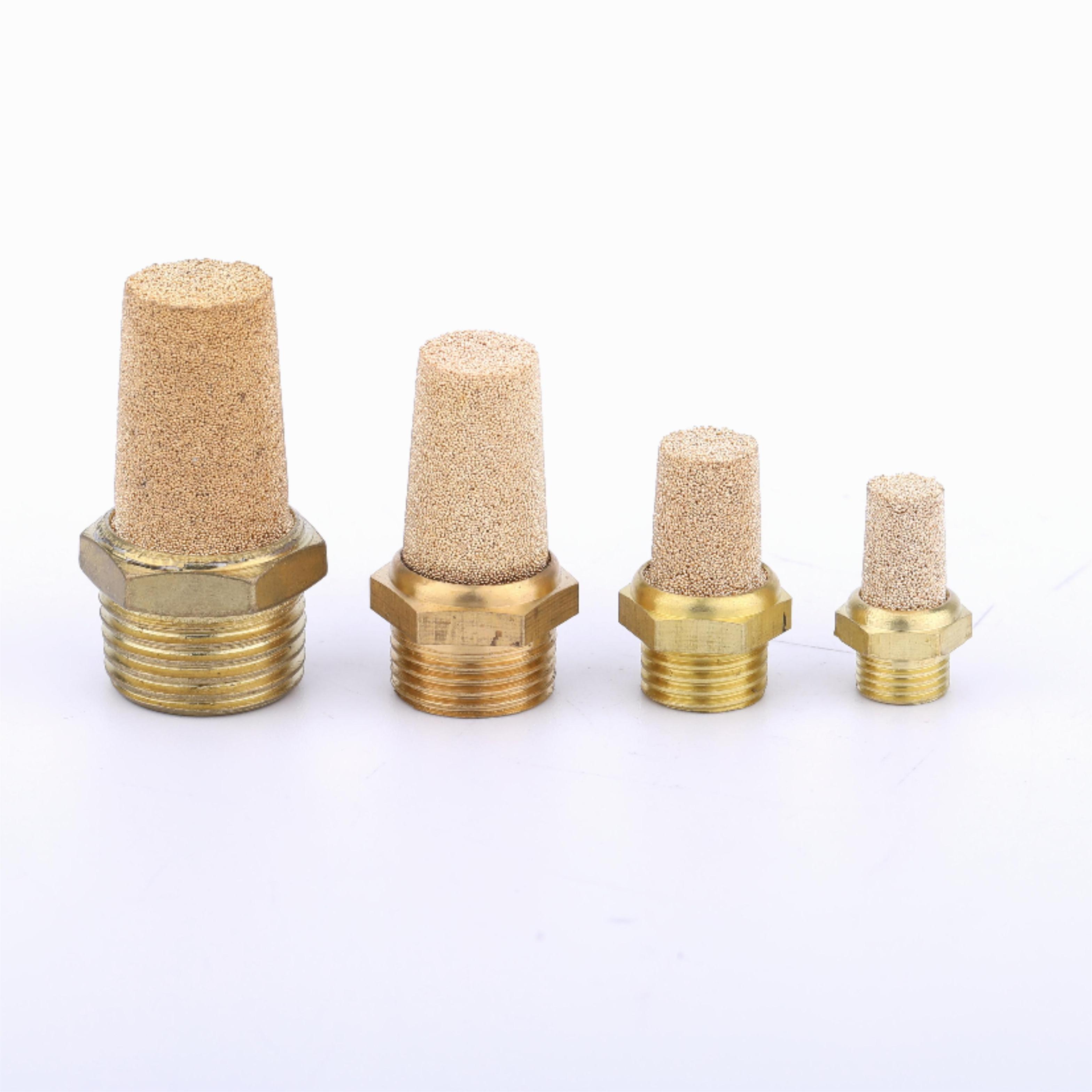

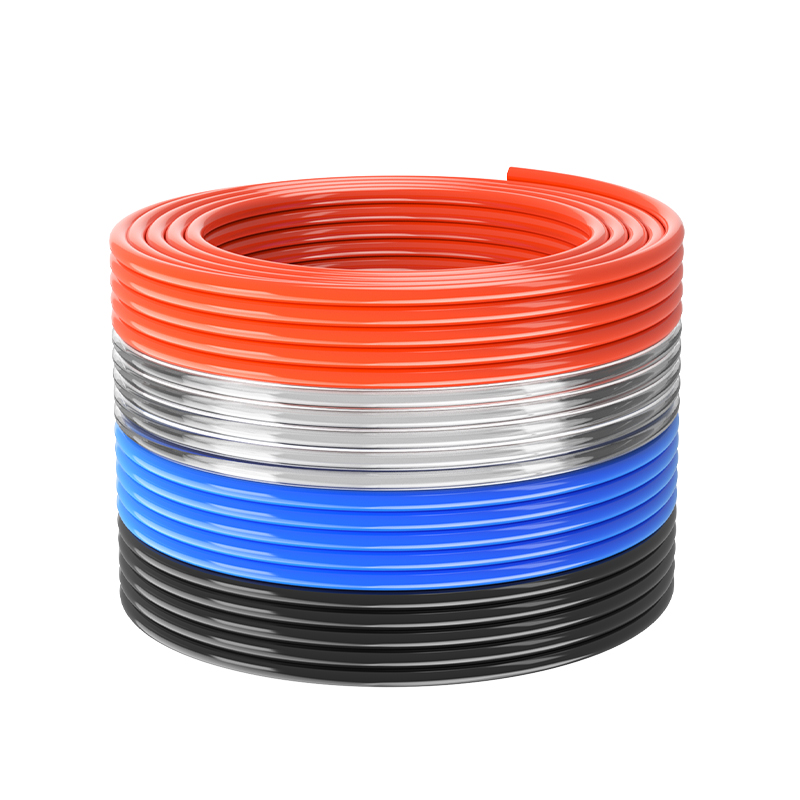

| Aparência montada em válvula manual 3R/4R | TUBO PU | JUNTA PC | SILENCIADOR DE TORRE |
 |
 |
 |
 |
Perguntas frequentes:
1: A válvula emite ar somente quando o botão é pressionado?
Sim. Esta é uma válvula mecânica momentânea. O ar flui apenas quando o botão é pressionado. Assim que o botão é liberado, a válvula retorna automaticamente à sua posição original e o fornecimento de ar é cortado.
2: Qual é a diferença entre as válvulas mecânicas das séries 210 e 310?
A principal diferença é o tamanho do corpo e a capacidade de fluxo.
Série 210: Tamanho compacto, adequado para aplicações com menor consumo de ar.
Série 310: Um tamanho maior que a série 210, proporcionando maior capacidade de vazão.
Série 410: Maior que a série 310 e adequada para aplicações que exigem fluxo de ar ainda maior.
A função operacional permanece a mesma; a seleção depende principalmente da vazão necessária e do espaço de instalação.
3: A válvula possui filtro embutido?

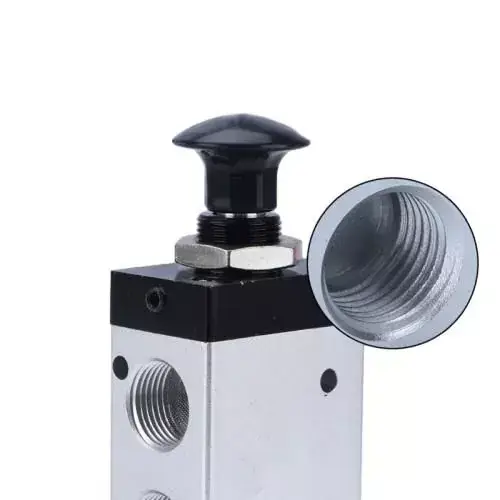

Sim. A entrada de ar principal da válvula OLK está equipada com uma tela de filtro integrada para ajudar a evitar a entrada de poeira e partículas no corpo da válvula, melhorando a confiabilidade e prolongando a vida útil.
4: Como escolho entre as válvulas das séries 4R210, 4R310 e 4R410?
Se a sua aplicação requer uma válvula pequena e compacta, a série 210 geralmente é suficiente. Para requisitos de fluxo de ar mais elevados, recomenda-se a série 310. Para grandes sistemas pneumáticos ou aplicações com alto consumo de ar, a série 410 é a escolha preferida.
Todas as três séries oferecem a mesma função operacional; a principal diferença é o tamanho da válvula e a capacidade de fluxo.
