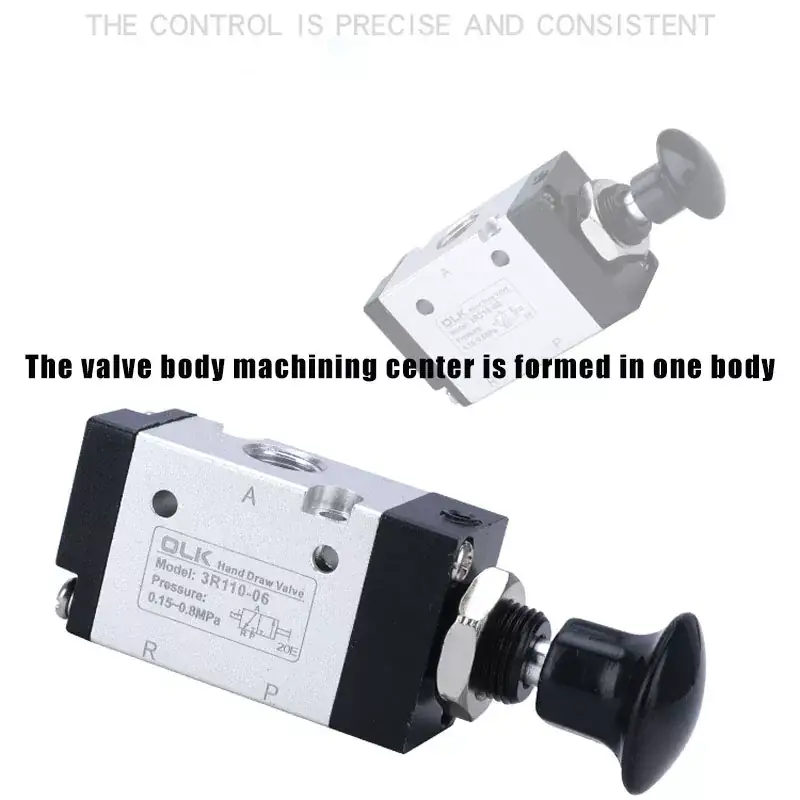

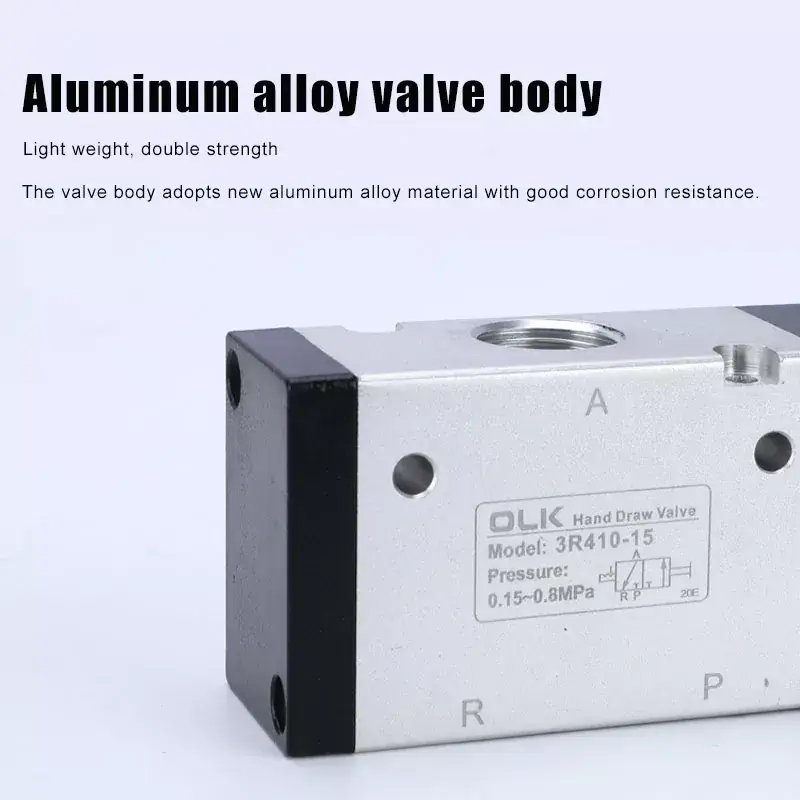

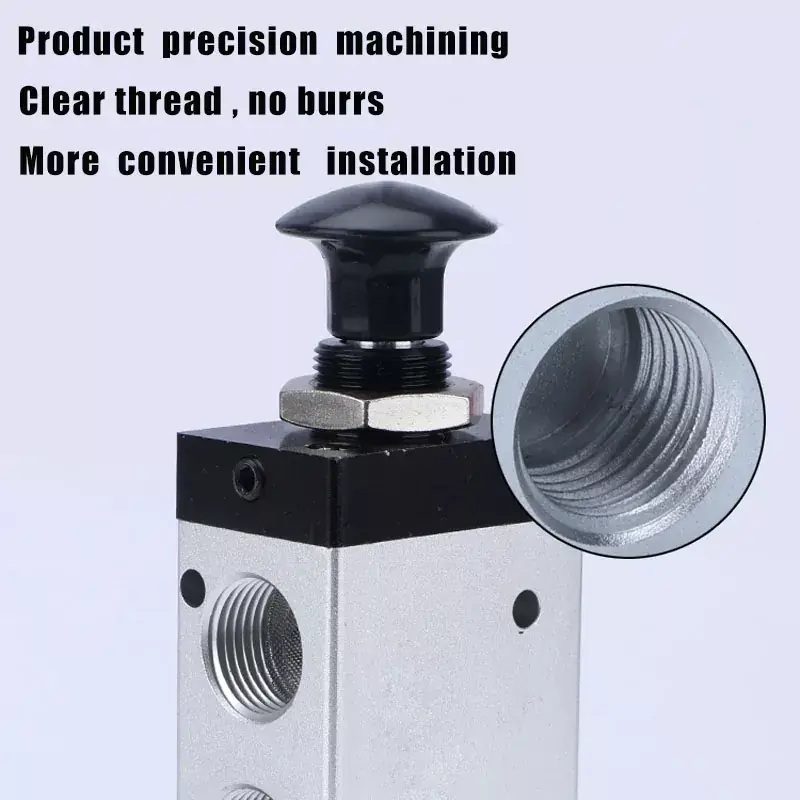

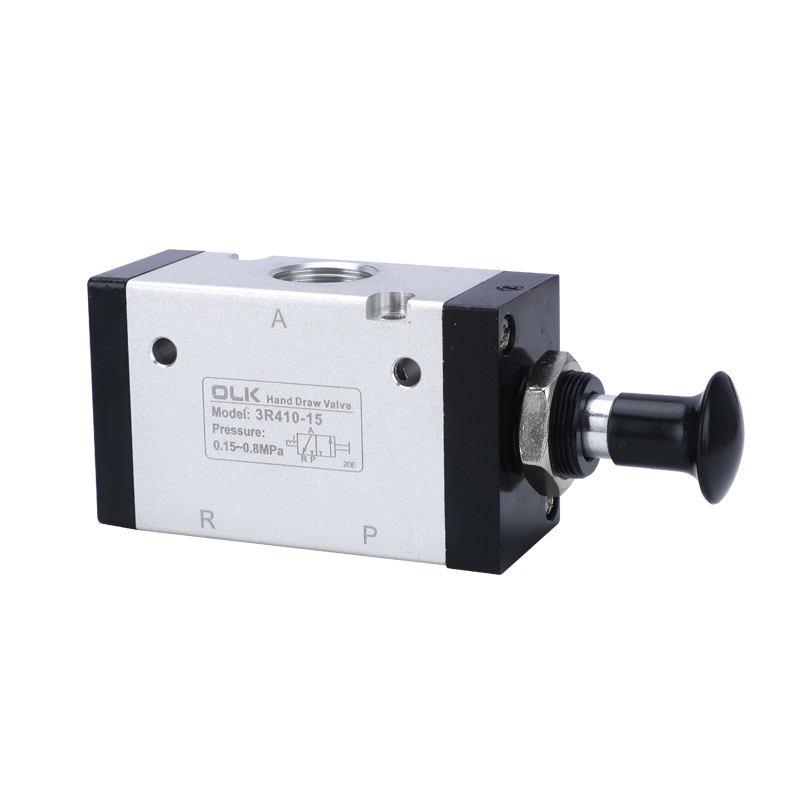

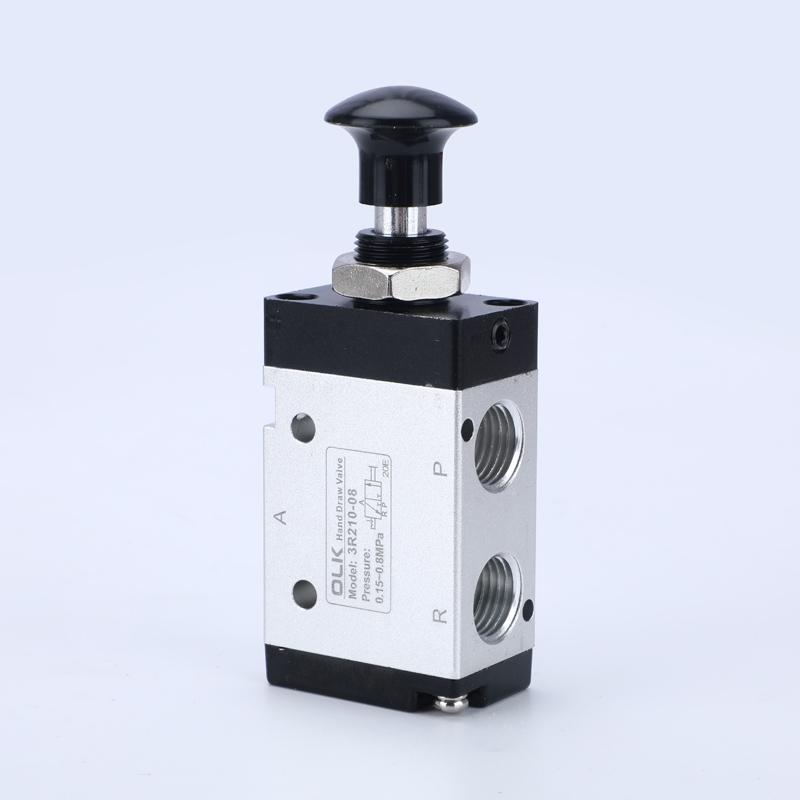

A Ouleikai (OLK) produz a válvula manual de alavanca da série 3R desde 2003, que pode substituir a válvula manual da série AIR TAC tipo 3L. A válvula operada manualmente 3R controla a direção por operação manual direta. A válvula bidirecional de três vias tem uma entrada, uma saída e uma porta de exaustão. A entrada é equipada com tela de filtro para remover impurezas do ar, evitando contaminação e vazamento de ar do anel de vedação. A superfície do corpo da válvula de alumínio é jateada e as interfaces são livres de rebarbas, com vários diâmetros de tubo para escolher (M5, G1/8, G1/4, G3/8, G1/2).
válvula manual série 3R SÍMBOLO:
| Código de pedido: |
|||
| 3R | 2 | 10 | 08 |
| MODELO: | SÉRIE: | FUNÇÃO: | TAMANHO DA PORTA: |
| 3R: válvula manual de 3/2 vias | Série 1:100 | 10:2 POSIÇÃO | Série 100:06:G1/8 |
|
|
Série 2:200 |
|
Série 200:06:G1/8 |
|
|
3:300 séries |
|
Série 200:08:G1/4 |
|
|
|
|
Série 300:08:G1/8 |
|
|
|
|
Série 300:10:G3/8 |
1. Operação manual, coaxial com o eixo para posicionamento fácil e preciso, garantindo confiabilidade.
2. Estrutura tipo pistão com excelente vedação, tamanho compacto, leve e fácil montagem.
3. Furos internos processados com técnicas especiais, resultando em resistência mínima ao atrito e vida útil prolongada.
4. Não requer lubrificação com óleo.
Válvula operada manualmente de 3 vias série OLK 3R Características do produto
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Ação direta manual |
|
número de posições |
Duas posições três vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
Material do corpo |
liga de alumínio |
|
modelo |
Diâmetro da porta |
Área da seção transversal do fluxo mm² (valor CV) |
|
3R110-M5 |
M5 |
3A110-M5 |
|
3R110-06 |
G1/8 |
Série 3:300 |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|
3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|
FUNÇÃO: |
G3/8 |
30,0(1,67) |
Perguntas frequentes:
Qual é a operação da válvula de tração 3R?
A válvula de extração manual 3R opera com um mecanismo de reinicialização manual.
Quantos tipos de válvula manual de tração?
Válvula manual 3R (3 VIAS) e3R (5 MANEIRAS).
