A válvula solenóide da série 3V OULEIKAI (OLK) 3V pertence à categoria Válvula direcional solenóide operada pelo piloto, com velocidade de resposta rápida e operação confiável, adequada para controlar cilindros de ação única. O corpo da válvula é feito de liga de alumínio resistente à corrosão e de alta temperatura, tornando-a adequada para uso em vários ambientes severos.
Pode ser combinado com cenários de automação industrial, como controle de fluidos e conversão em várias linhas de produção automatizadas, equipamentos pneumáticos, dispositivos médicos etc.
SÍMBOLO:
1. Configuração de ação direta, comutação responsiva;
2. Opções disponíveis para tipos normalmente fechados e normalmente abertos;
3. Estrutura de fechamento coaxial, excelente vedação, grande vazão;
4. Não há necessidade de lubrificação por petróleo;
5. Equipado com dispositivo manual para facilitar a instalação e a depuração;
6. Múltiplas graus de tensão padrão estão disponíveis para seleção.
|
meio de trabalho |
Ar (filtrado através de um filtro acima de 40μm) |
|
Ação |
Tipo piloto |
|
número de posições |
Duas posições três maneiras |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Resistência à pressão garantida |
1.5MPa (215psi) |
|
Material corporal |
liga de alumínio |
|
Tensão padrão |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Use o intervalo de tensão |
AC: ± 15 ％ DC: ± 10 ％ |
|
nível de proteção |
IP65 (DIN40050) |
|
Grau de resistência ao calor |
Classe B. |
|
Tipo de conexão |
Tipo de soquete DIN, tipo de saída |
|
Tempo de excitação |
0,05 segundos ou menos |
|
modelo |
Diâmetro da porta |
Temperatura de trabalho ° c |
Frequência operacional máxima |
Área transversal de fluxo MM² (valor do CV) |
consumo de energia |
|
3V110-M5 |
M5 |
-20∼70 |
5 vezes/segundo |
5.5 (0,31) |
AC: 3VA DC: 3W |
|
3v120-m5 |
M5 |
-20∼70 |
5 vezes/segundo |
5.5 (0,31) |
AC: 3VA DC: 3W |
|

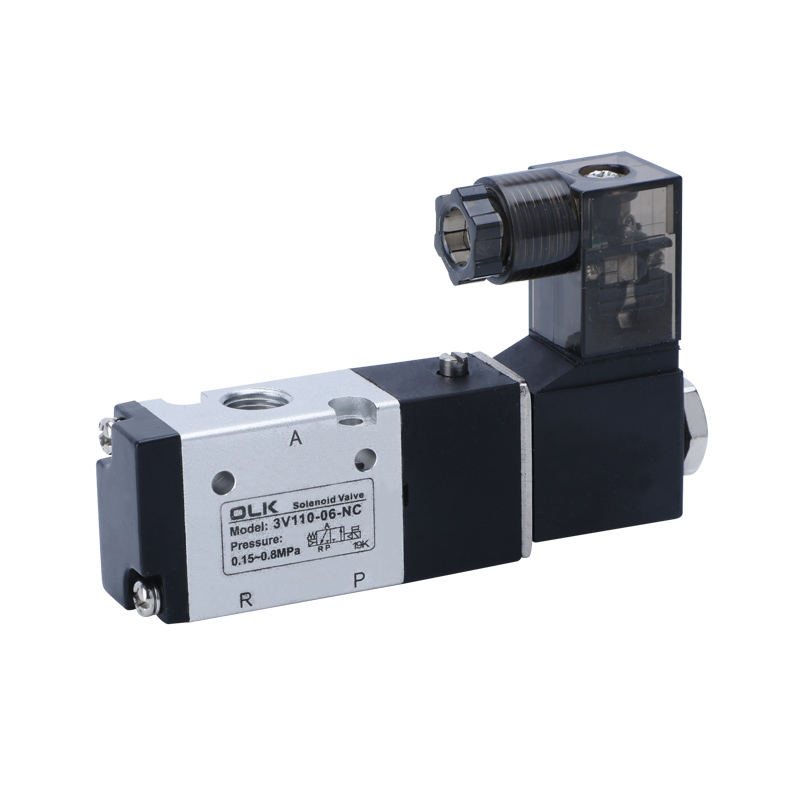

3v110-06 |
G1/8 |
-20∼70 |
5 vezes/segundo |
12.0 (0,67) |
AC: 3VA DC: 3W |
|

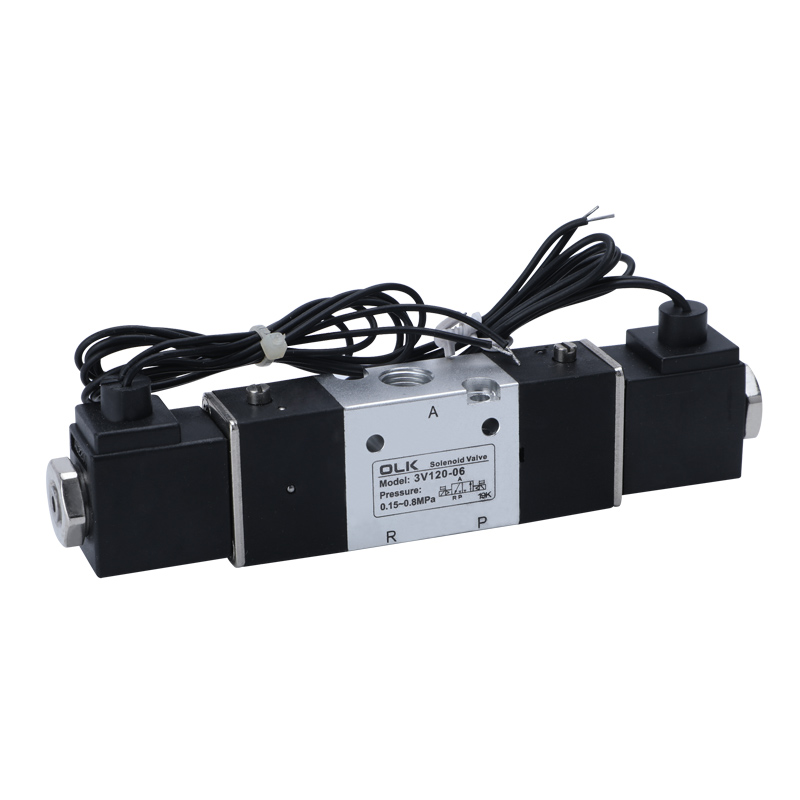

3v120-06 |
G1/8 |
-20∼70 |
5 vezes/segundo |
12.0 (0,67) |
AC: 3VA DC: 3W |
|
3v210-06 |
Ingestão = outlet = G1/8 |
-20∼70 |
5 vezes/segundo |
14.0 (0,78) |
AC: 6VA DC: 4,8W |
|
3v220-06 |
Ingestão = outlet = G1/8 |
-20∼70 |
5 vezes/segundo |
14.0 (0,78) |
AC: 6VA DC: 4,8W |
|

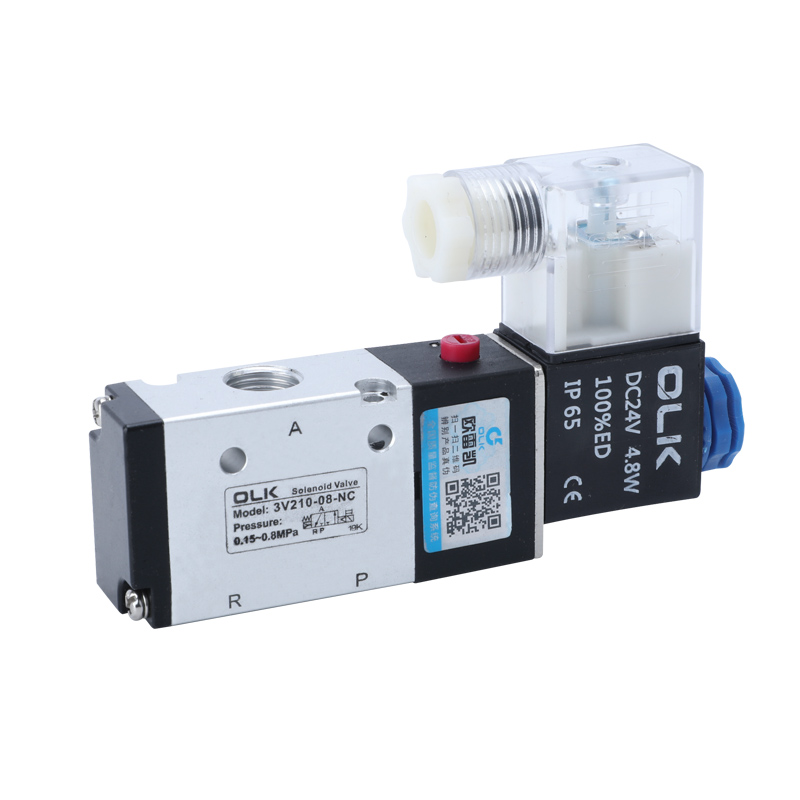

3v210-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|

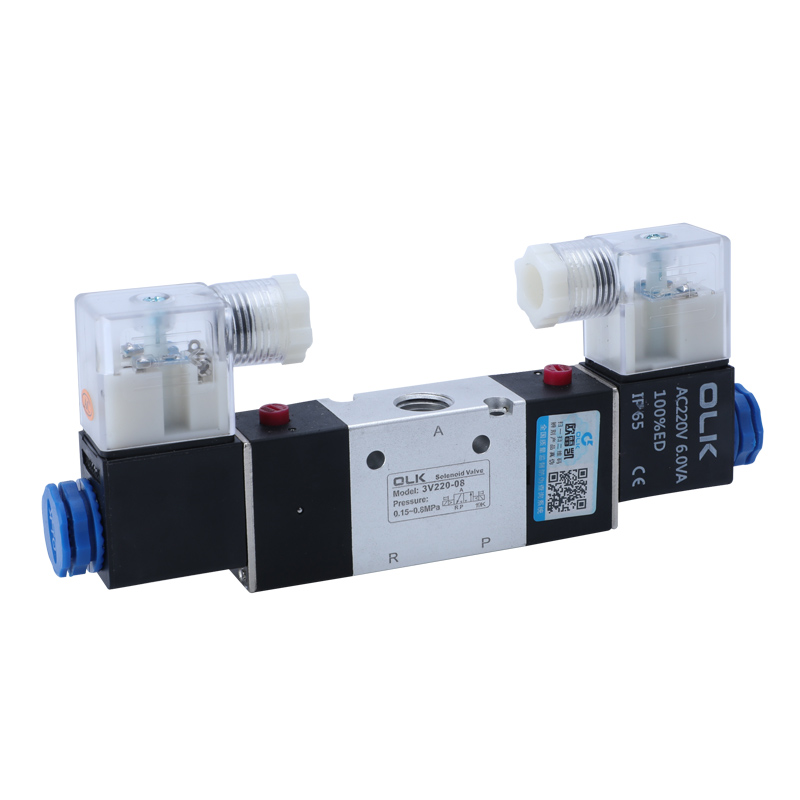

3v220-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3v310-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
25.0 (1,39) |
AC: 6VA DC: 4,8W |
|
3v320-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
25.0 (1,39) |
AC: 6VA DC: 4,8W |
|
3v310-10 |
Ingestão = outlet = G3/8 |
-20∼70 |
5 vezes/segundo |
30.0 (1,67) |
AC: 6VA DC: 4,8W |
|
3v320-10 |
Ingestão = outlet = G3/8 |
-20∼70 |
5 vezes/segundo |
30.0 (1,67) |
AC: 6VA DC: 4,8W |
|
3v410-15 |
Ingestão = outlet = G1/2 |
-5∼60 |
3 vezes/segundo |
50.0 (2,79) |
AC: 6VA DC: 4,8W |
|
3v420-15 |
Ingestão = outlet = G1/2 |
-5∼60 |
3 vezes/segundo |
50.0 (2,79) |
AC: 6VA DC: 4,8W |
