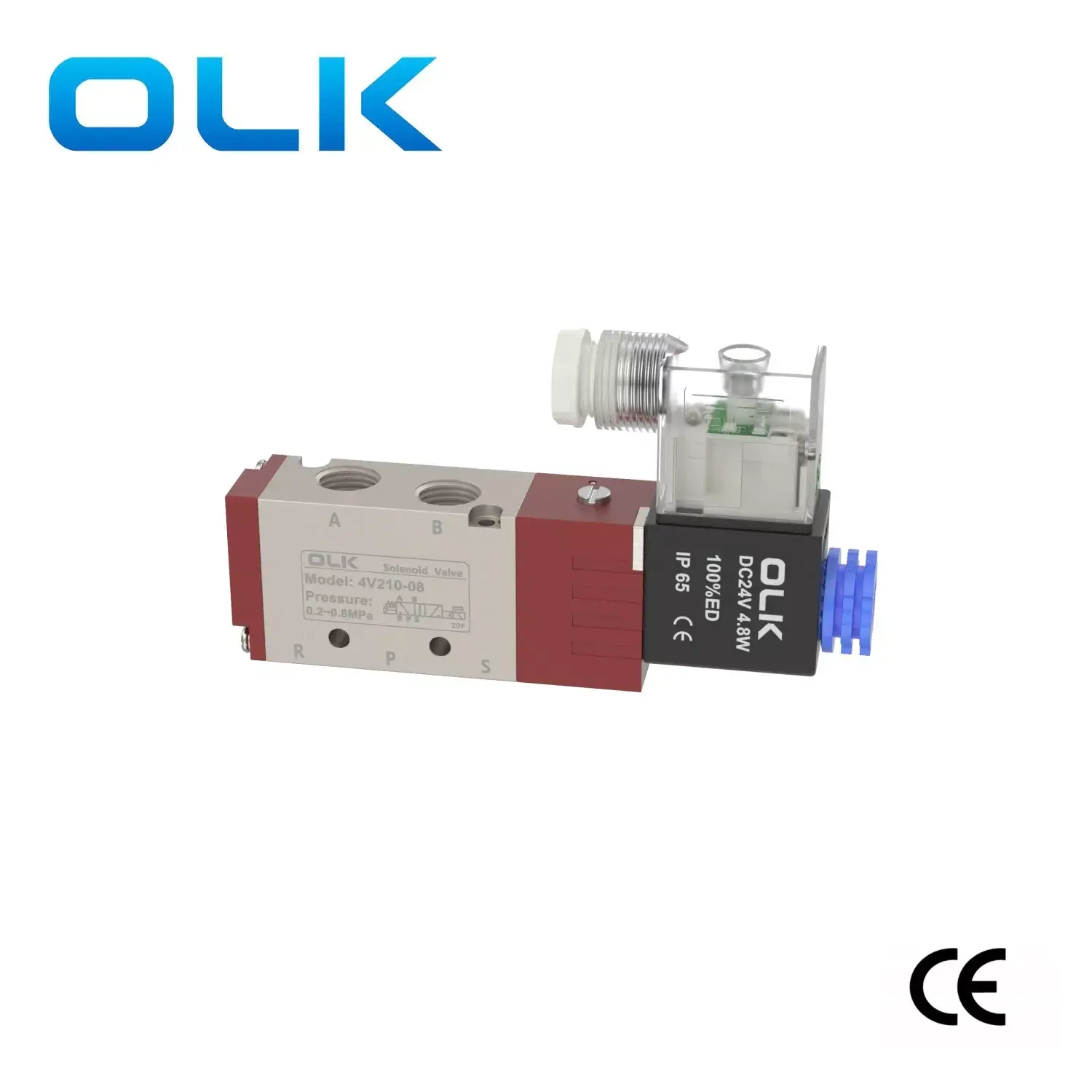

Válvula solenóide da série 4V 5 vias

Model:4V210-08

OLK é um dos famosos fabricantes e fornecedores de válvulas solenóides pneumáticas da China. Nossa fábrica é especializada na fabricação da válvula solenóide da série 4V 5 vias. Bem-vindo à compra da válvula solenóide de 5 vias operada pela série 4V da OLK. Cada solicitação dos clientes está sendo respondida dentro de 24 horas.

Enviar consulta Baixar PDF

Descrição do produto

A válvula solenóide da série 4V de 5 vias de 5 vias é uma válvula direcional de fluido adequada para o ar como o meio de trabalho.

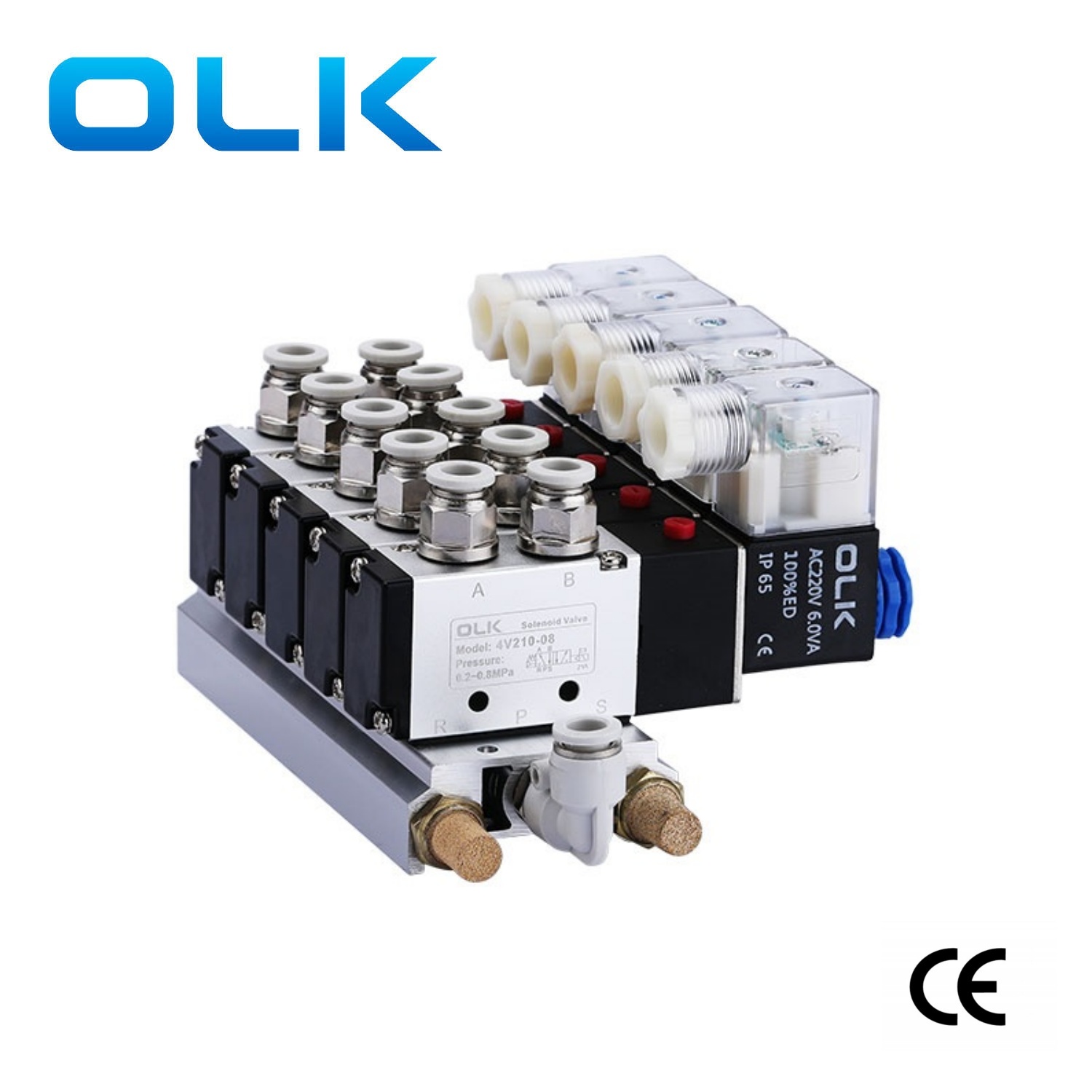

O corpo da válvula solenóide da série de 5 vias 4V é feito de liga de alumínio e incorpora materiais de alta qualidade, como cabeças piloto à prova de poeira grau A, componentes de vedação da Mitsubishi e óleo lubrificante não congelante. Ele pode manter sua funcionalidade em ambientes de trabalho severos. Esta válvula passou por um rigoroso teste de conformidade EMC e LVD e obteve a certificação CE, atendendo aos mais altos padrões de segurança e qualidade.

O produto aceita cores de aparência personalizadas, permitindo que os usuários identifiquem rapidamente o produto em ambientes complexos de sistema integrado.

As interfaces padrão para as válvulas solenóides da série 4V são M5, G1/8, G1/4, G3/8, G1/2, disponíveis em conjuntos integrados para facilitar a instalação. Existem várias opções para tensões operacionais, dependendo do cenário de aplicação específico, para escolher a energia de tensão apropriada.

As válvulas solenóides da série 4V Ouleikai (OLK) são amplamente utilizadas em vários cenários industriais, como automação de embalagens, máquinas médicas, equipamentos têxteis, fornecendo soluções confiáveis para sua linha de produção.

SÍMBOLO:

4V	2	10	08	AC110V	Ex-p
MODELO	CÓDIGO	Tipo de válvula	Tamanho da porta	TENSÃO	Método de fiação
4V: 2 Posição 5 Way /2 Posição 5 válvula solenóide de vias	1: 100 séries	10: Válvula solenóide única 5/2 Way	M5: M5X0.8	A: AC22C	Em branco: você
	2: 200 séries	20: válvula solenóide dupla 5/2 Way	06: G1/8	B: DC24V	I: linha
	3: 300 séries	30C: Solenóide duplo 5/3 Way Fecht Center	08: G1/4	C: AC110V
	4: 400 Seires	30E: Solenóide duplo 5/3 Way Center	10: G3/8	E: AC24V
		30p: Solenóide duplo Centro de pressão de 5/3 de maneira	15: G1/2	F: DC12V

Válvula solenóide de 4v 4v

Recursos do produto:

1. Modo piloto: opções externas e internas disponíveis;

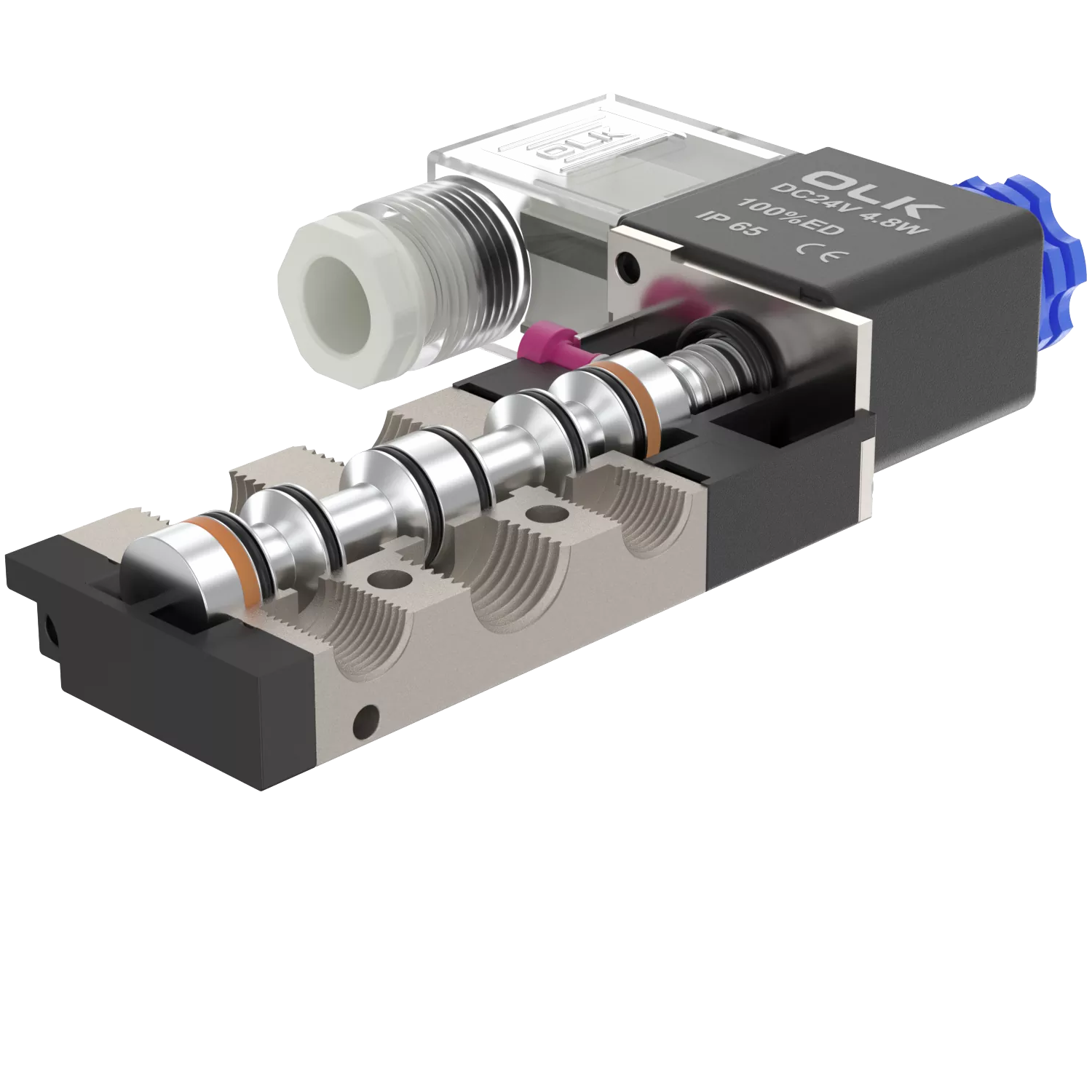

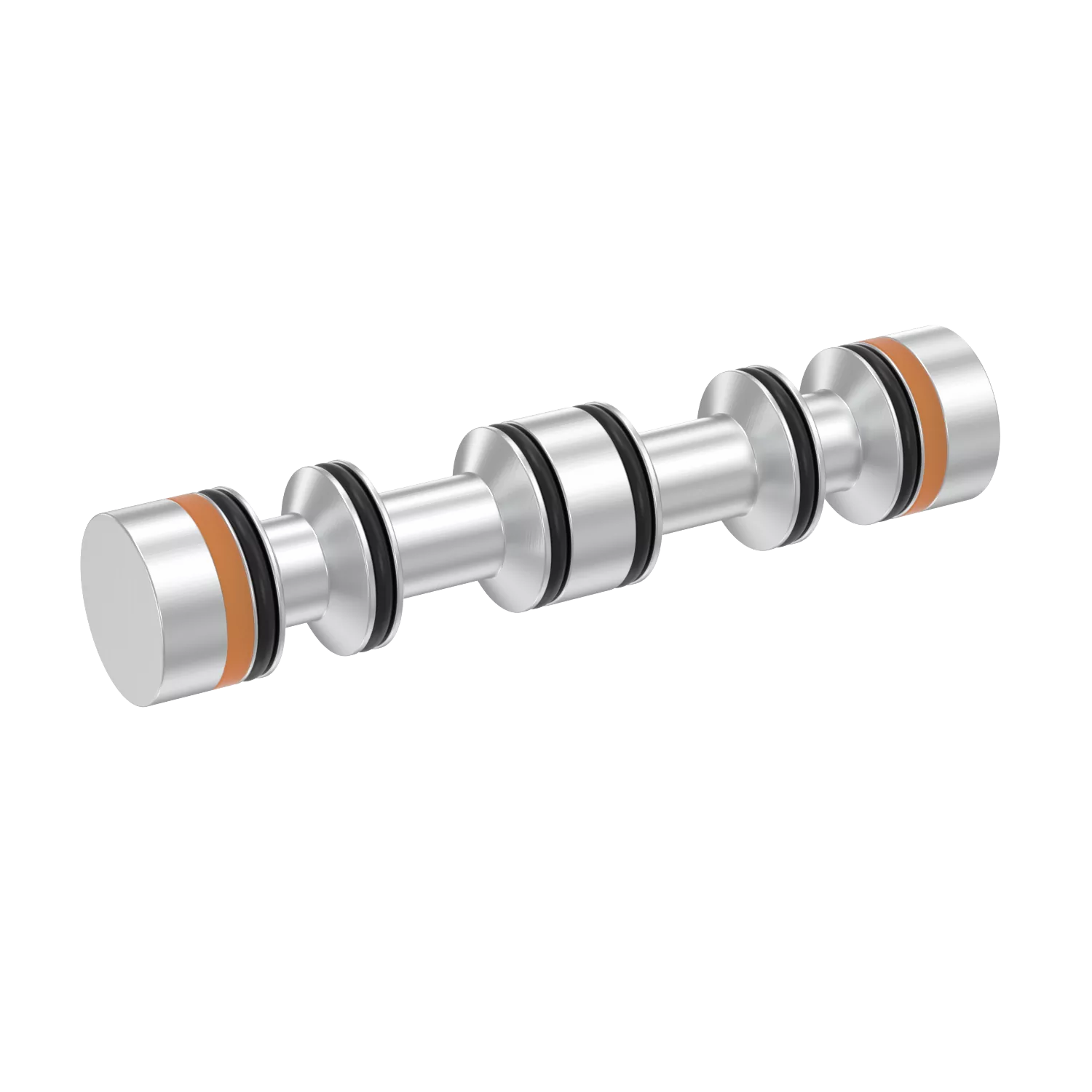

2 .. Estrutura do tipo pistão, excelente vedação, resposta sensível ；

3. As válvulas solenóides de três posições oferecem três funções centrais para escolher:

4. As válvulas solenóides de duas posições de cabeça dupla apresentam função de memória;

5. Buracos internos processados com técnicas especiais, baixa resistência ao atrito, baixa pressão de inicialização, vida útil longa;

6. Nenhuma necessidade de lubrificação por petróleo;

7. pode ser integrado ao conjunto da válvula da placa de base, salvando espaço de instalação;

8. Equipado com dispositivo manual para facilitar a instalação e a depuração;

9. Múltiplos níveis de tensão padrão disponíveis para seleção.

Válvula solenóide de 4V 5 vias CETRACETRACEDERAIS PARAUMETROS

meio de trabalho	Ar (filtrado através de um filtro acima de 40μm)
Ação	Tipo piloto
lubrificante	desnecessário
Faixa de pressão de trabalho MPA (PSI)	0,15∼0,8 (21 ~ 114)
Resistência à pressão garantida	1.5MPa (215psi)
Temperatura de trabalho ° c	-20∼70
Material corporal	liga de alumínio
Tensão padrão	AC220V, AC110V, AC24V, DC24V, DC12V
Use o intervalo de tensão	AC: ± 15 ％ DC: ± 10 ％

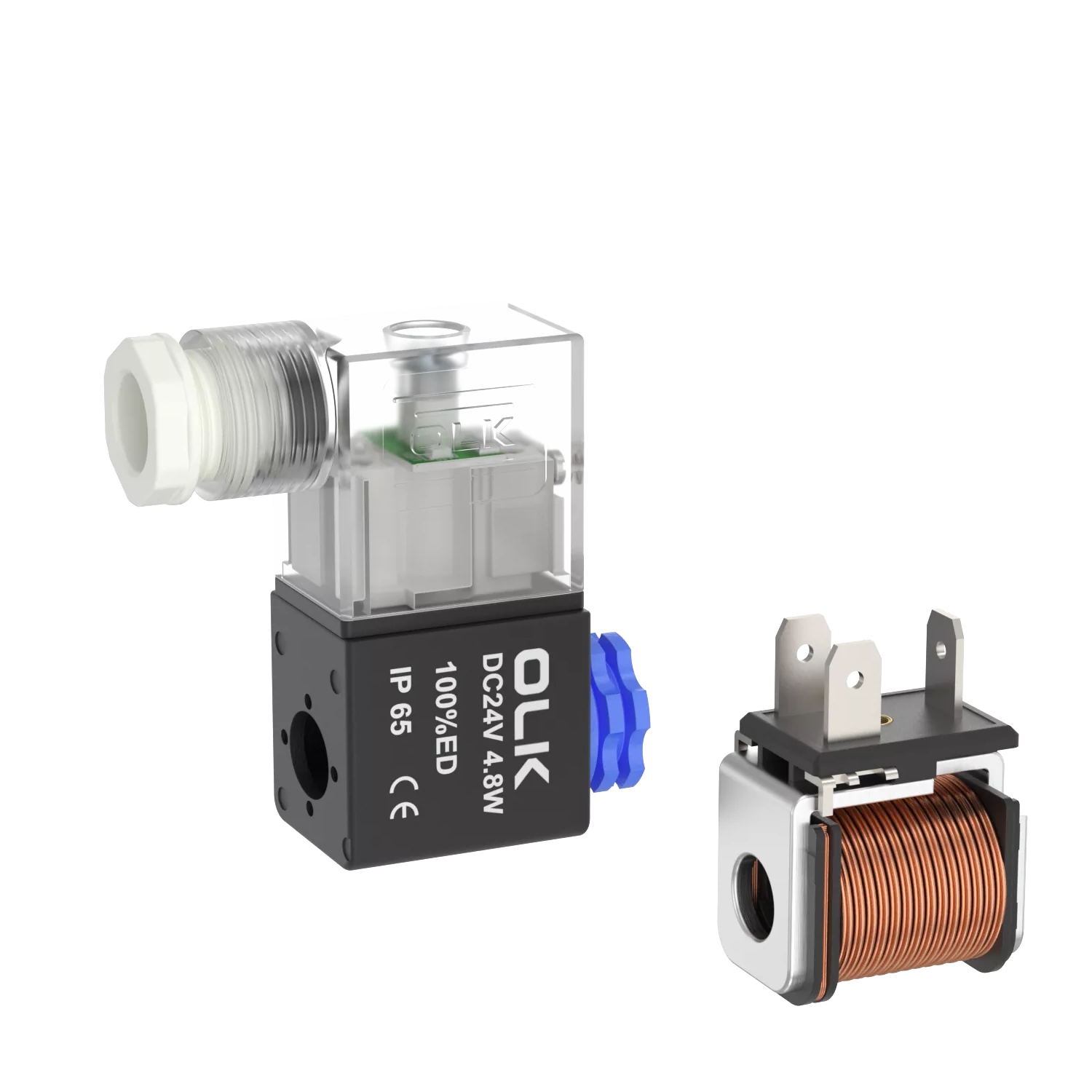

consumo de energia	AC: 3VA DC: 3W
nível de proteção	IP65 (DIN40050)
Grau de resistência ao calor	Grau b
Tipo de conexão	Tipo de soquete DIN, tipo de saída
Tempo de excitação	5 vezes/segundo

Válvula solenóide de 4V 5 vias CETROS CE Diferentes parâmetros

modelo	Diâmetro da porta	número de posições	Frequência operacional mais alta	Área transversal eficaz MM² (valor do CV)
4V110-M5	Ingestão = outlet = m5	2 Posição 5 maneiras	5 vezes/segundo	5.5 (0,31)
4v120-m5	Ingestão = outlet = m5	2 Posição 5 maneiras	5 vezes/segundo	5.5 (0,31)
4V130C-M5	Ingestão = outlet = m5	Três posições cinco maneiras	3 vezes/segundo	5.0 (0,28)
4V130E-M5	Ingestão = outlet = m5	Três posições cinco maneiras	3 vezes/segundo	5.0 (0,28)
4v130p-m5	Ingestão = outlet = m5	Três posições cinco maneiras	3 vezes/segundo	5.0 (0,28)
4v110-06	Ingestão = outlet = G1/8	2 Posição 5 maneiras	5 vezes/segundo	12.0 (0,67)
4v120-06	Ingestão = outlet = G1/8	2 Posição 5 maneiras	5 vezes/segundo	12.0 (0,67)
4V130C-06	Ingestão = outlet = G1/8	Três posições cinco maneiras	3 vezes/segundo	9.0 (0,50)
4v130E-06	Ingestão = outlet = G1/8	Três posições cinco maneiras	3 vezes/segundo	9.0 (0,50)
4v130p-06	Ingestão = outlet = G1/8	Três posições cinco maneiras	3 vezes/segundo	9.0 (0,50)
4v210-06	Ingestão = outlet = G1/8	2 Posição 5 maneiras	5 vezes/segundo	14.0 (0,78)
4v220-06	Ingestão = outlet = G1/8	2 Posição 5 maneiras	5 vezes/segundo	14.0 (0,78)
4V230C-06	Ingestão = outlet = G1/8	Três posições cinco maneiras	3 vezes/segundo	12.0 (0,67)
4v230E-06	Ingestão = outlet = G1/8	Três posições cinco maneiras	3 vezes/segundo	12.0 (0,67)
4v230p-06	Ingestão = outlet = G1/8	Três posições cinco maneiras	3 vezes/segundo	12.0 (0,67)
4v210-08	Inlet = outlet = G1/4 exaustão = G1/8	2 Posição 5 maneiras	5 vezes/segundo	16,0 (0,89)
4v220-08	Inlet = outlet = G1/4 exaustão = G1/8	2 Posição 5 maneiras	5 vezes/segundo	16,0 (0,89)
4V230C-08	Inlet = outlet = G1/4 exaustão = G1/8	Três posições cinco maneiras	3 vezes/segundo	12.0 (0,67)
4v230E-08	Inlet = outlet = G1/4 exaustão = G1/8	Três posições cinco maneiras	3 vezes/segundo	12.0 (0,67)
4v230p-08	Inlet = outlet = G1/4 exaustão = G1/8	Três posições cinco maneiras	3 vezes/segundo	12.0 (0,67)
4v310-08	Ingestão = outlet = G1/4	2 Posição 5 maneiras	4/s	25.0 (1,40)
4v320-08	Ingestão = outlet = G1/4	2 Posição 5 maneiras	4/s	25.0 (1,40)
4V330C-08	Inlet = outlet = G3/8 Exaustão = G1/4	Três posições cinco maneiras	3 vezes/segundo	18.0 (1,00)
4v330E-08	Inlet = outlet = G3/8 Exaustão = G1/4	Três posições cinco maneiras	3 vezes/segundo	18.0 (1,00)
4v330p-08	Inlet = outlet = G3/8 Exaustão = G1/4	Três posições cinco maneiras	3 vezes/segundo	18.0 (1,00)
4v310-10	Ingestão = outlet = G1/4	2 Posição 5 maneiras	4/s	30 (1,68)
4v320-10	Ingestão = outlet = G1/4	2 Posição 5 maneiras	4/s	30 (1,68)
4V330C-10	Inlet = outlet = G3/8 Exaustão = G1/4	Três posições cinco maneiras	3 vezes/segundo	18.0 (1,00)
4v330E-10	Inlet = outlet = G3/8 Exaustão = G1/4	Três posições cinco maneiras	3 vezes/segundo	18.0 (1,00)
4v330p-10	Inlet = outlet = G3/8 Exaustão = G1/4	Três posições cinco maneiras	3 vezes/segundo	18.0 (1,00)
4v410-15	Ingestão = outlet = G1/2	2 Posição 5 maneiras	3 vezes/segundo	50.0 (2,79)
4v420-15	Ingestão = outlet = G1/2	2 Posição 5 maneiras	3 vezes/segundo	50.0 (2,79)
4V430C-15	Ingestão = outlet = G1/2	Três posições cinco maneiras	3 vezes/segundo	30 (1,68)
4v430E-15	Ingestão = outlet = G1/2	Três posições cinco maneiras	3 vezes/segundo	30 (1,68)
4v430p-15	Ingestão = outlet = G1/2	Três posições cinco maneiras	3 vezes/segundo	30 (1,68)
