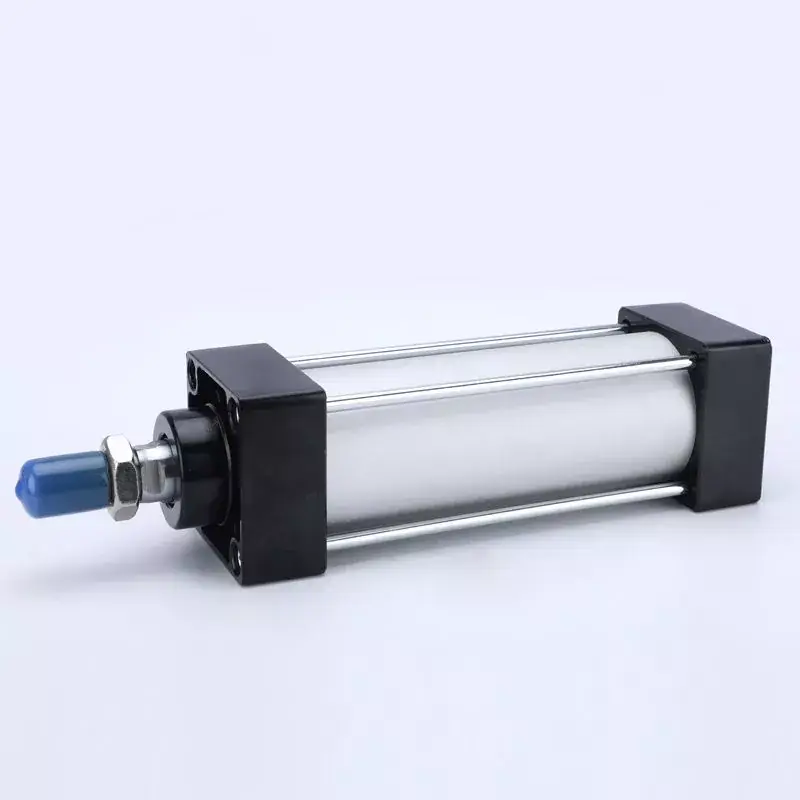

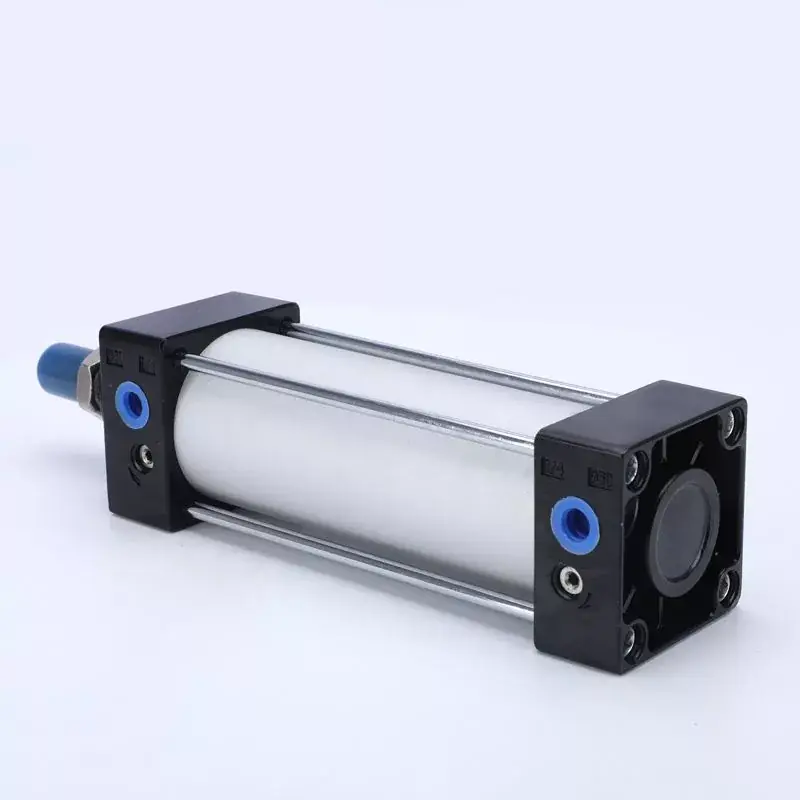

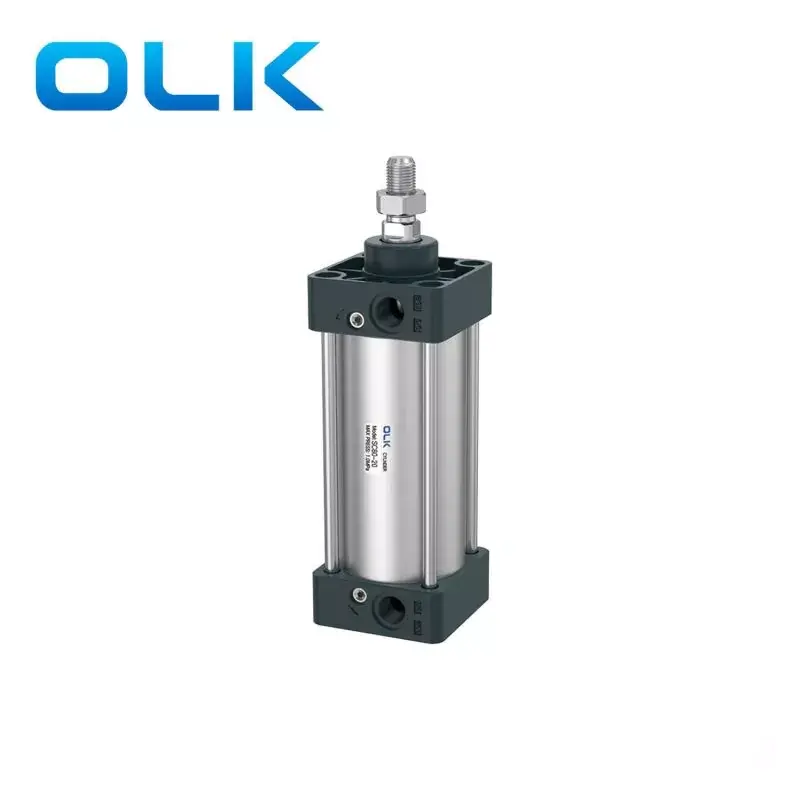

Cilindro Padrão Série SC

Model:SC 80X80

Bem-vindo ao atacado de cilindros padrão da série SC, todas as solicitações dos clientes são respondidas dentro de 24 horas. Ouleikai (OLK) é o fabricante profissional, gostaríamos de fornecer cilindros da série SC e ofereceremos o melhor serviço pós-venda e entrega pontual.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Enviar consulta

Descrição do produto

OLK é um fabricante e fornecedor chinês que produz principalmente cilindros padrão da série SC com muitos anos de experiência. Espero construir relacionamento comercial com você. Os cilindros pneumáticos padrão da série SC são fabricados com materiais leves, como liga de alumínio, resultando em peso reduzido, o que ajuda a melhorar a eficiência operacional do equipamento. Caracterizam-se pelo design compacto e dimensões reduzidas, permitindo a instalação em espaços limitados, adequados para cenários com restrições de espaço. Em comparação com os cilindros padrão ISO 15552, os cilindros da série SC do mesmo diâmetro têm um comprimento menor. O ajuste da almofada é mais suave.

Pressão de prova: Refere-se ao limite máximo de pressão definido pelo fabricante durante os testes de fábrica, indicando a maior pressão de ar que a estrutura do produto pode suportar em um curto período de tempo sem estourar, deformar ou danificar permanentemente. Pressão de trabalho não normal, usada apenas para verificar a resistência;

A OLK, como fabricante pneumática na China, pode projetar e produzir cilindros com diferentes diâmetros e cursos de acordo com os requisitos detalhados e necessidades reais do cliente. Além disso, eles podem ser equipados com componentes de cilindro como CA, CB, flanges e conexões. O cilindro pneumático padrão da série SC oferece preços competitivos, proporcionando aos clientes maior custo-benefício.

Cilindro padrão da série OULEIKAI SC usando material de liga de alumínio Características do produto

Características do cilindro padrão da série SC:

1. Cilindro pneumático padrão da nossa empresa.

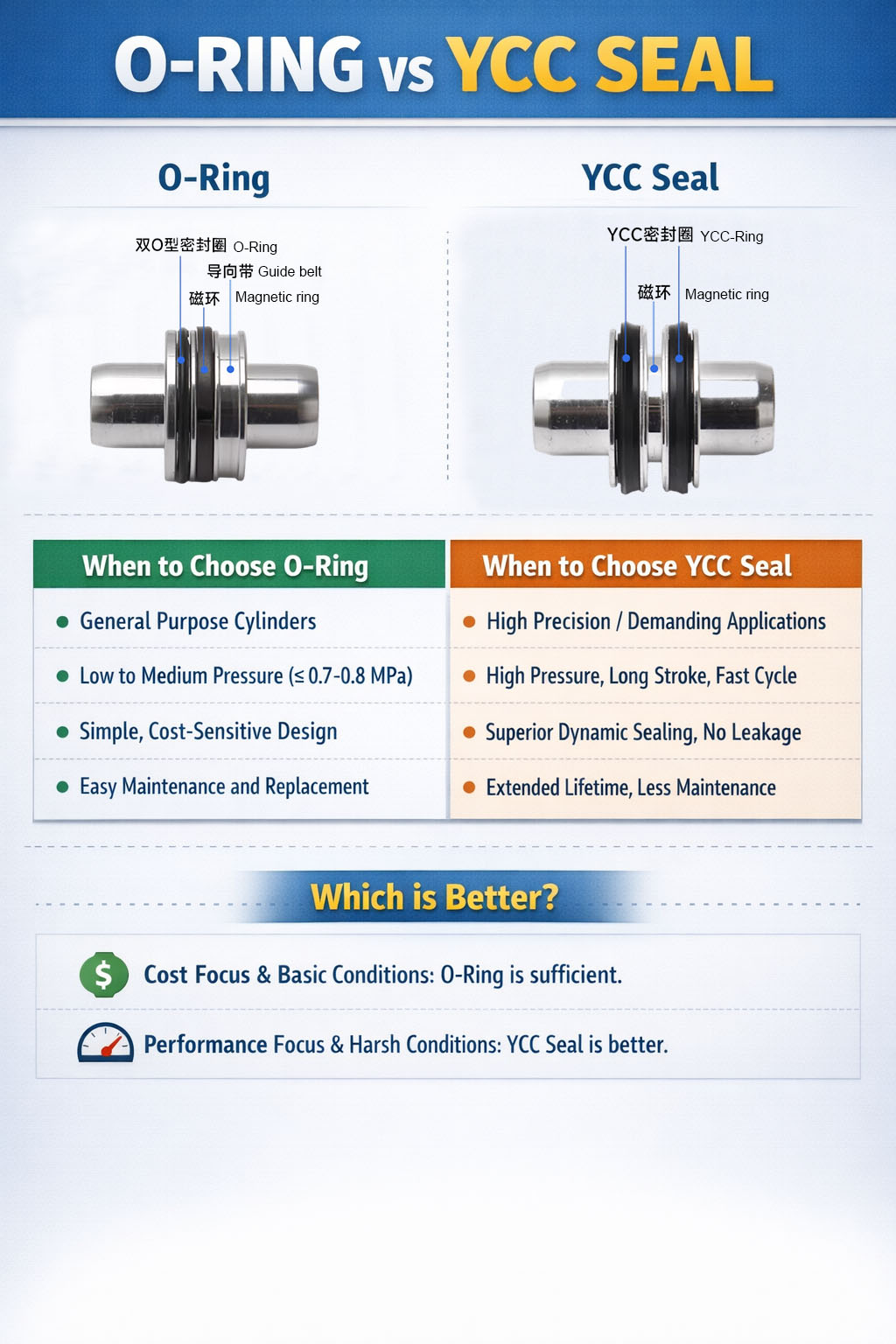

2. A vedação do pistão adota uma estrutura especial de vedação dupla-face, de tamanho compacto, com função de armazenamento de óleo.

3. É um cilindro tipo haste, com as tampas dianteira e traseira conectadas ao corpo do cilindro em tubo de alumínio com pilares, garantindo boa confiabilidade.

4. Comparados com os cilindros padrão IS015552, os cilindros da série SC têm comprimentos menores para o mesmo diâmetro do cilindro.

5. Ajuste suave do amortecimento do cilindro.

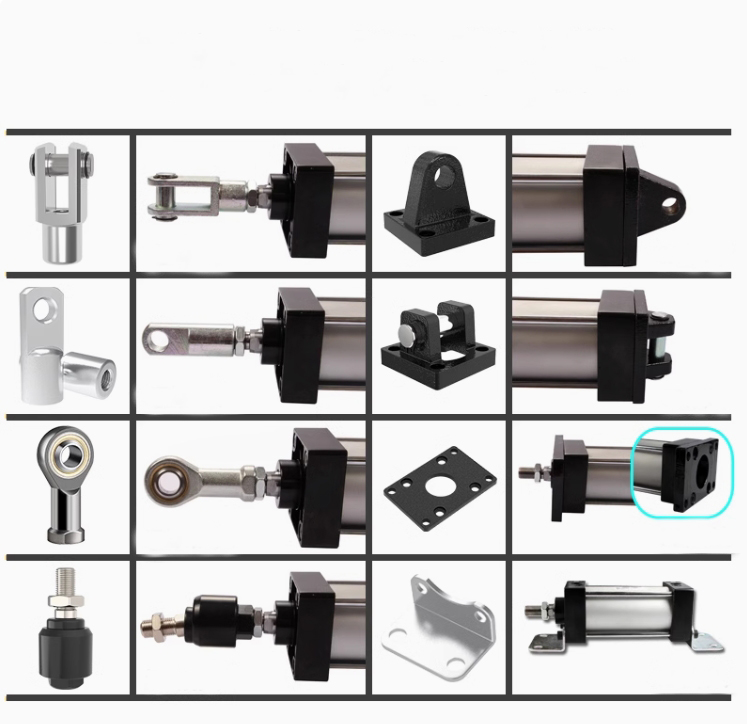

6. Várias especificações de cilindros e acessórios de montagem de cilindros estão disponíveis para seleção do cliente.

7. Materiais de vedação resistentes a altas temperaturas são escolhidos para garantir que o cilindro funcione normalmente sob condições de até 150°C.

Símbolo do cilindro padrão da série SC:

código de pedido
SC	50	-	50	-	20	-	S
Modelo	FURO		AVC		Curso ajustável		Magente	-

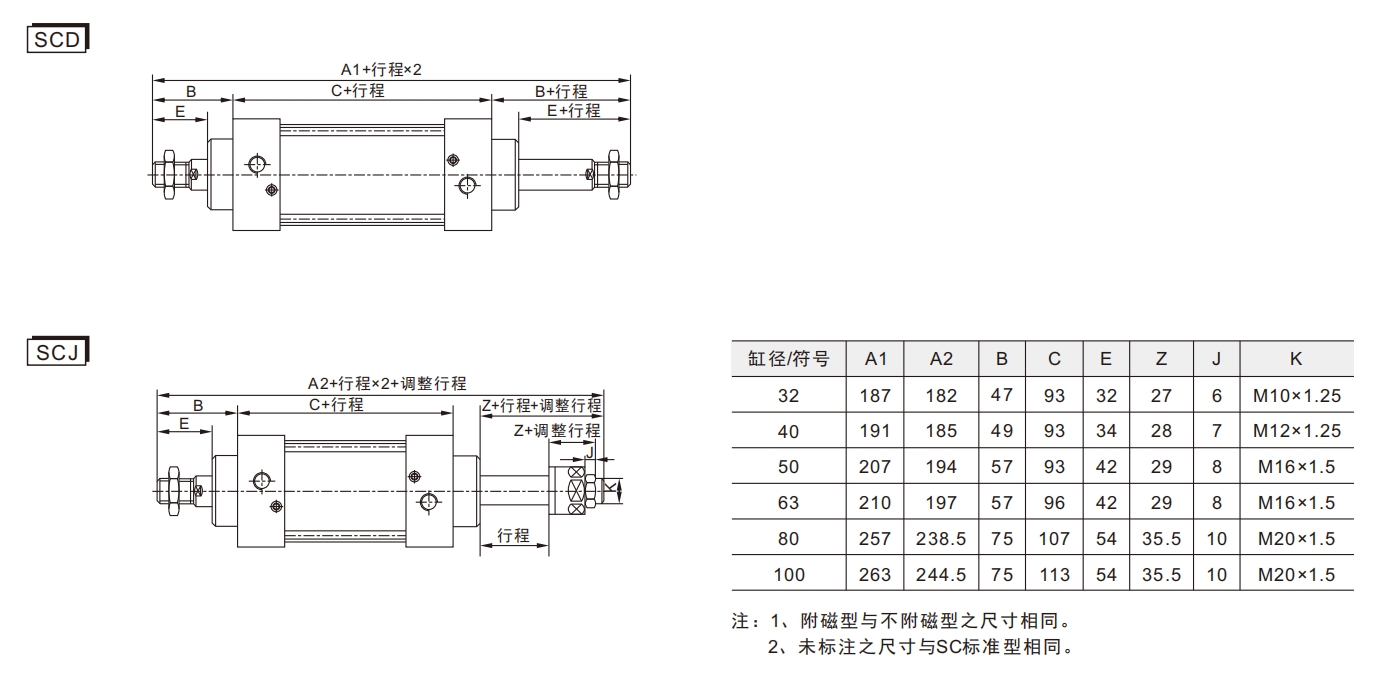

SC:Cilindro de dupla ação padrão					10:10mm		EM BRANCO: sem ímã		Código do selo	MONTAGEM	TIPO DE LINHA
SCD:Cilindro de dupla ação com haste dupla					20:20mm		S: com ímã		em branco: TPU	LIBRA	EM BRANCO: PT
SCJ:Cilindro de dupla ação com haste dupla de curso ajustável					30:30mm				N:NBR	FA	T:NPT
					50:50mm				H:FKM/VITOM	Facebook	G:G
					50:50mm					CA
					75:75mm					CB
					100:10mm					TC

Cilindro Padrão Série SCParâmetros de especificação padrão：

Tamanho do furo (mm)	32	40	50	63	80	100
Modo de atuação	Dupla Ação
Meio de trabalho	Ar Limpo
Pressão de Trabalho	0,1-1,0 MPa (14-145Psi)
Prova de pressão	1,5 Mpa (215Psi)
Faixa de temperatura de trabalho	‘-20-80℃
	30-800
Modo de buffer	Ajustável
Distância de buffer (mm)	21				28	29
Tamanho da porta	PT1/8	PT1/4		PT3/8		PT1/2

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	M10X1.5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	em branco: TPU	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M6X1	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Perguntas frequentes:

P: Qual é a diferença entre a faixa de pressão de trabalho usada no cilindro de ar da série SC e a pressão de prova?

R: Faixa de pressão de trabalho: dentro desta faixa, o cilindro pode iniciar, operar e manter seu desempenho normalmente. Faixa de pressão operacional do cilindro de ar SC: 0,1 MPa -1,0 MPa (14-145psi); Exceder esta faixa pode resultar em atraso no movimento, falha na vedação ou danos.

Geralmente, é cerca de 1,5 vezes o limite superior da pressão de trabalho;

Pressão à prova de cilindro de ar SC: 1,5 MPa (215psi)

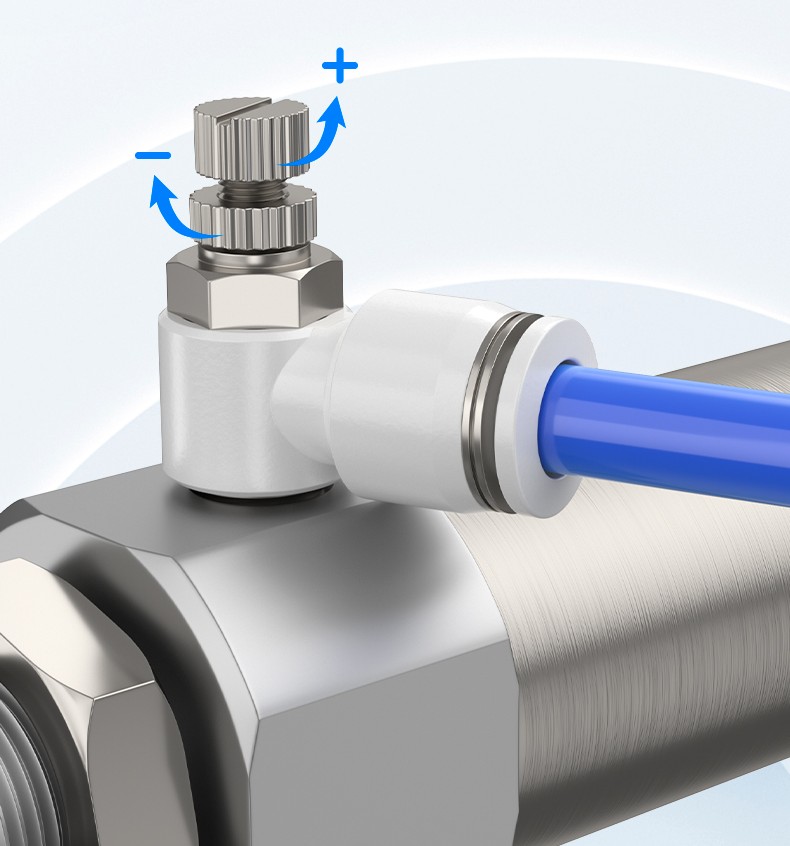

Cilindro SC – Conexões e tubos recomendados (aplicações)
