Cilindro Tirante SCT

Código de pedido

SCT

50

Pression de preuve

50

Pression de preuve

50

  -

S

Modelo:

Tamanho do furo

Curso 1

H :

Ímã

Material de vedação

Tipo de montagem

Fio

Cilindro de tirante SCT

Em branco: sem

Em branco:TPU

Em branco :

Em branco:

Rosca PT

S: com ímã

N:NBR

LB: montagem nas pernas

T: rosca NPT

H:

G: fio G

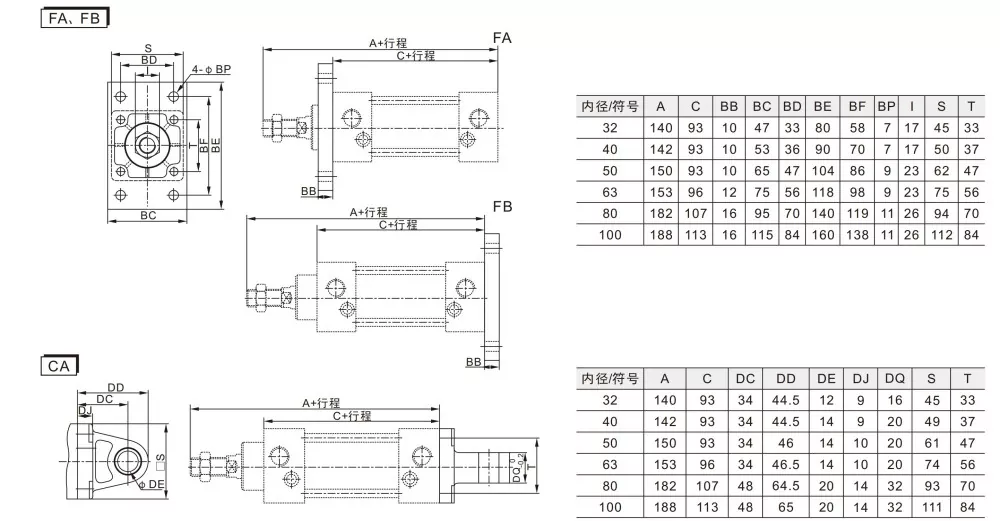

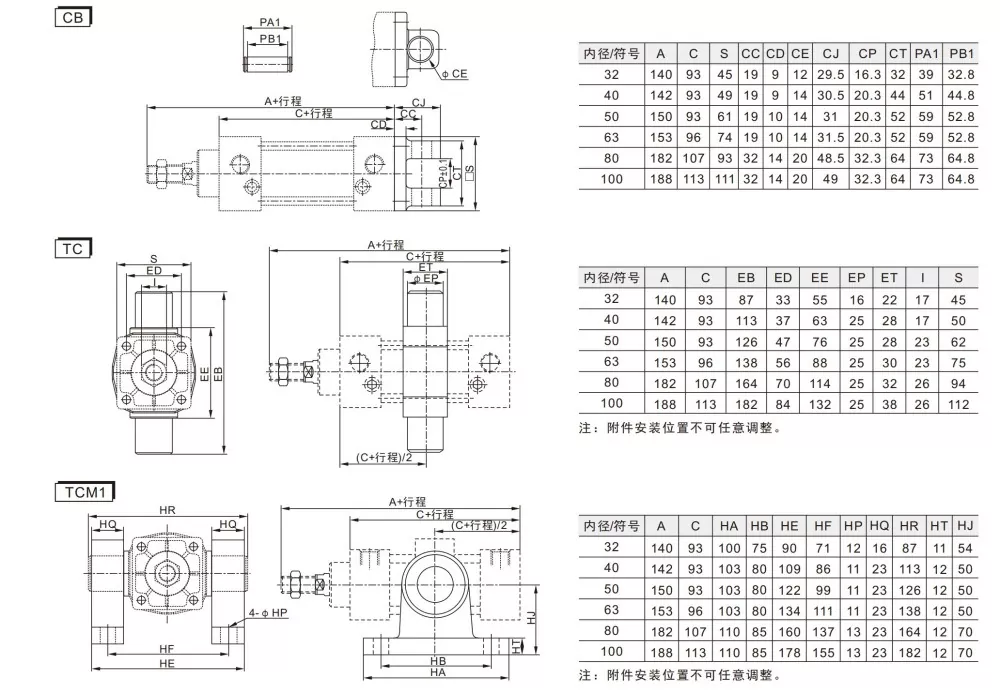

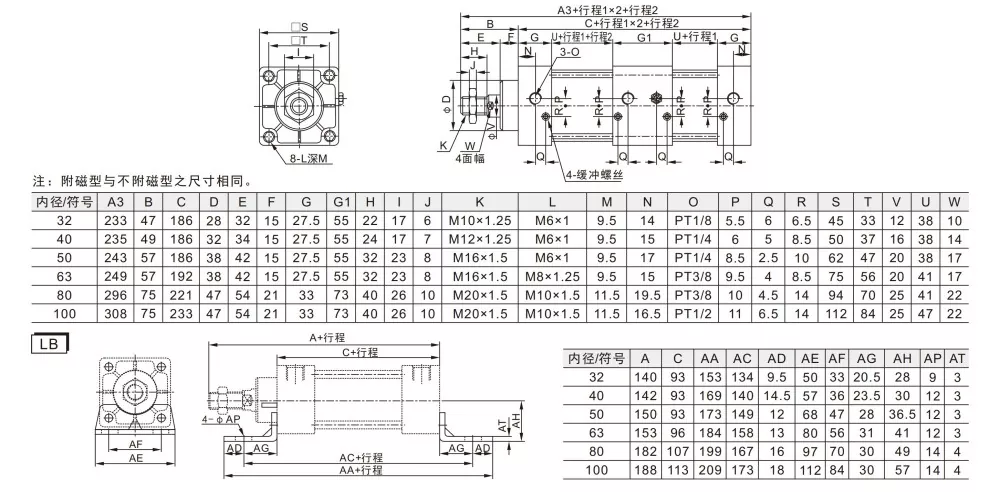

Tamanho do furo (mm)

   32

   40

   50

   63

   80

   100

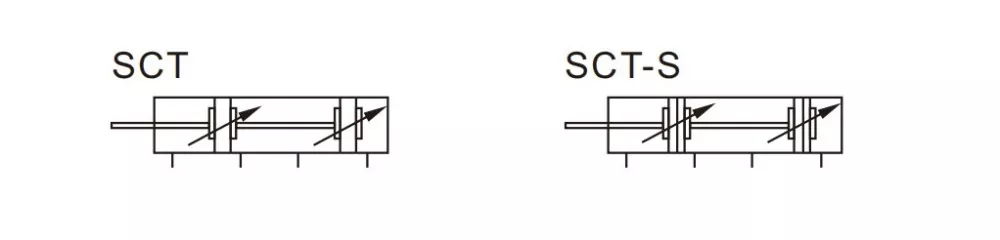

Modo de atuação

Dupla Ação

Meio de trabalho

Ar Limpo

Formulário fixo

Básico eLB

Pressão de Trabalho

0,1-1,0 MPa (14-145Psi)

Pressão de prova

1,5 Mpa (215Psi)

Faixa de temperatura de trabalho

‘-20-80℃

Usar faixa de velocidade

30-800

Modo de buffer

Amortecedor ajustável

Distância de buffer (mm)

21

28

29

Tamanho da porta

PT1/8

PT1/4

PT3/8

PT1/2

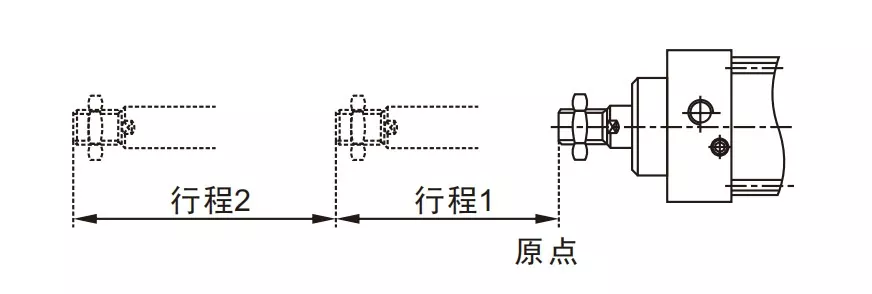

Esquemas de controle pneumático para cilindros multiposições

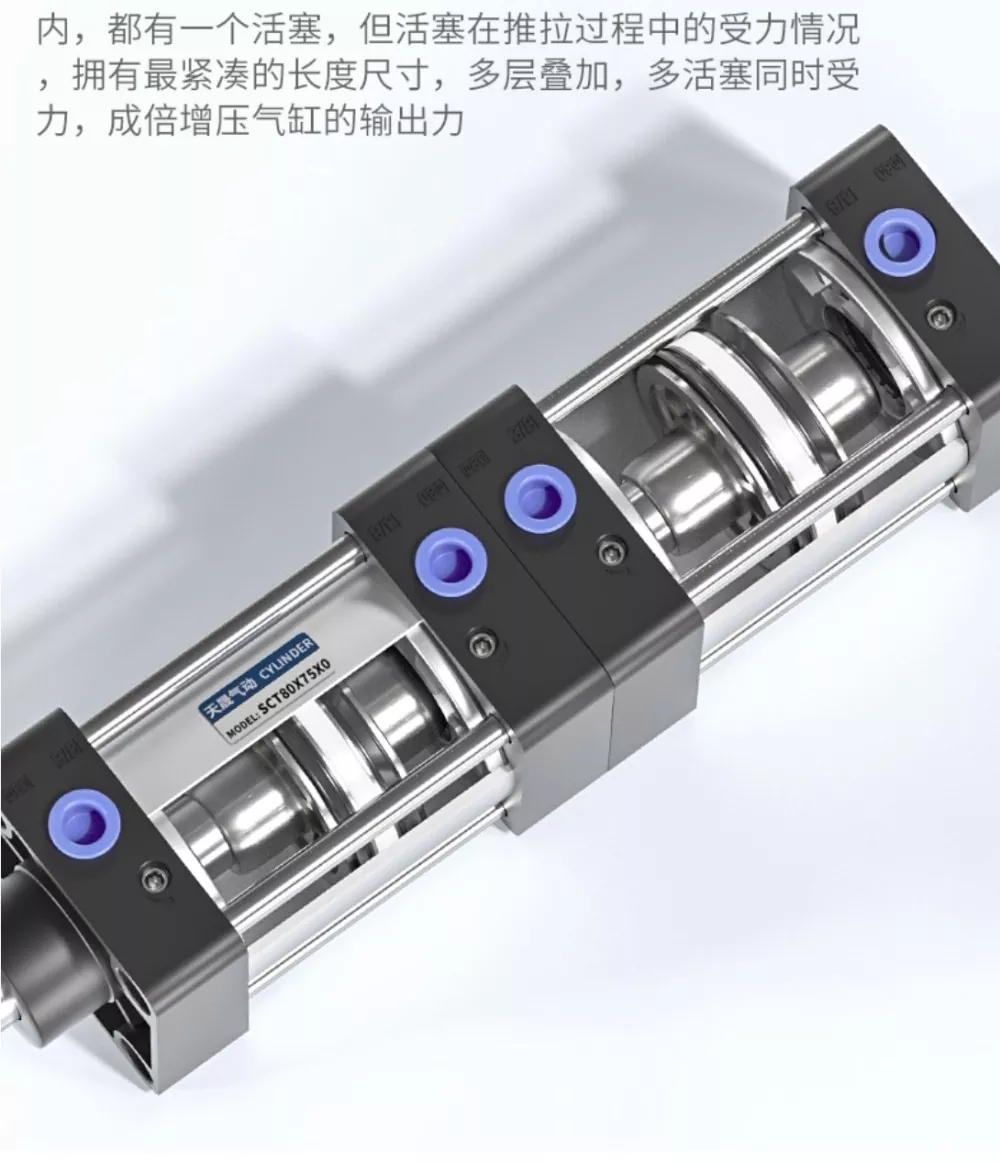

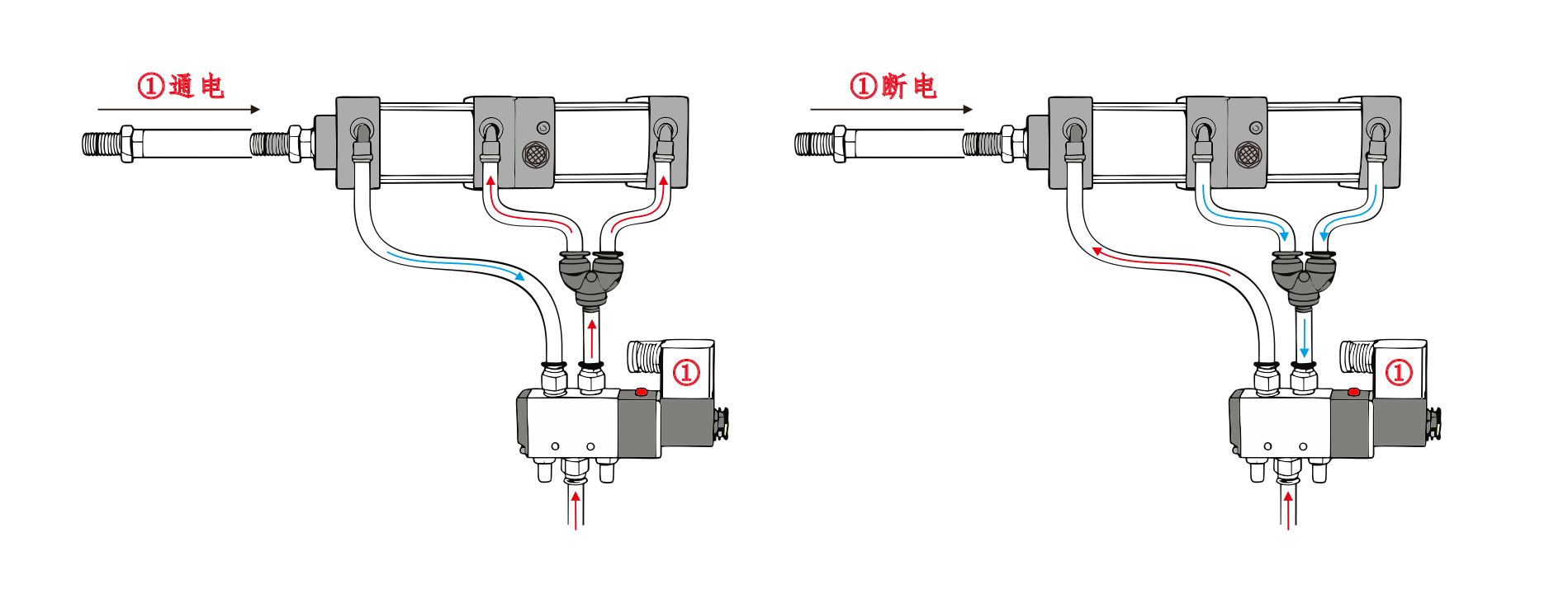

Cada seção do cilindro contém um pistão.

Quando a haste do pistão se estende, todos os pistões geram força de impulso. Contudo, durante a retração, apenas um pistão produz força de tração.

A entrada de ar do Cilindro①está conectada à Porta A da válvula solenóide, e a entrada de ar do Cilindro④está conectada em série à Porta B da válvula solenóide. A entrada de ar do Cilindro③está conectada a um silenciador. Quando a porta A da válvula solenóide é energizada, os cilindros permanecem na posição retraída. Quando a Porta B é energizada, os cilindros começam a operar.

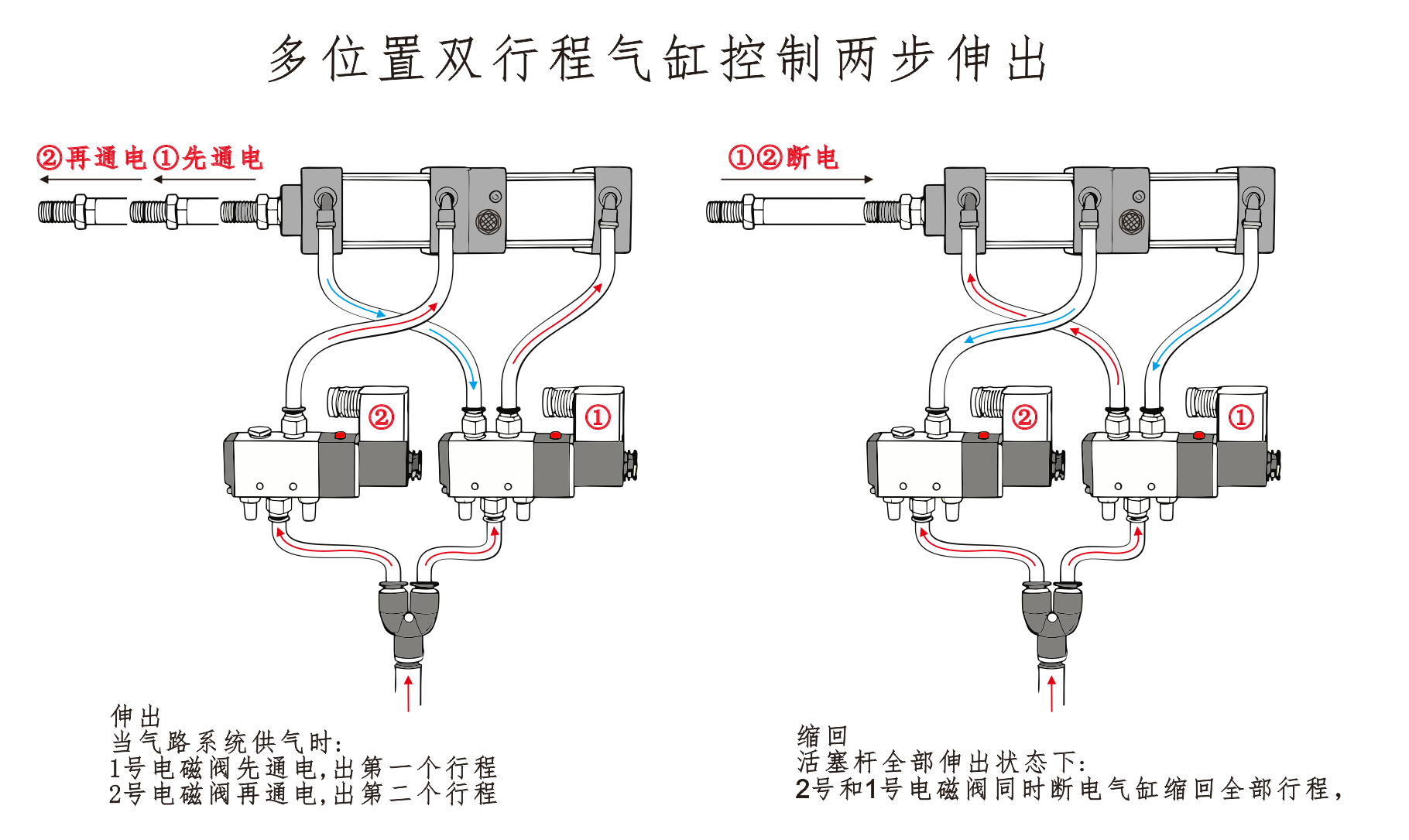

1.Extensão

Quando o fornecimento de ar está ligado:

A válvula solenóide nº 1 é energizada e o cilindro se estende até o primeiro curso.

A válvula solenóide nº 2 é então energizada e o cilindro se estende para o segundo curso.

2.Retração

Quando a haste do pistão estiver totalmente estendida:

As válvulas solenóides N.º 1 e N.º 2 estão ambas desenergizadas e o cilindro retrai-se totalmente.

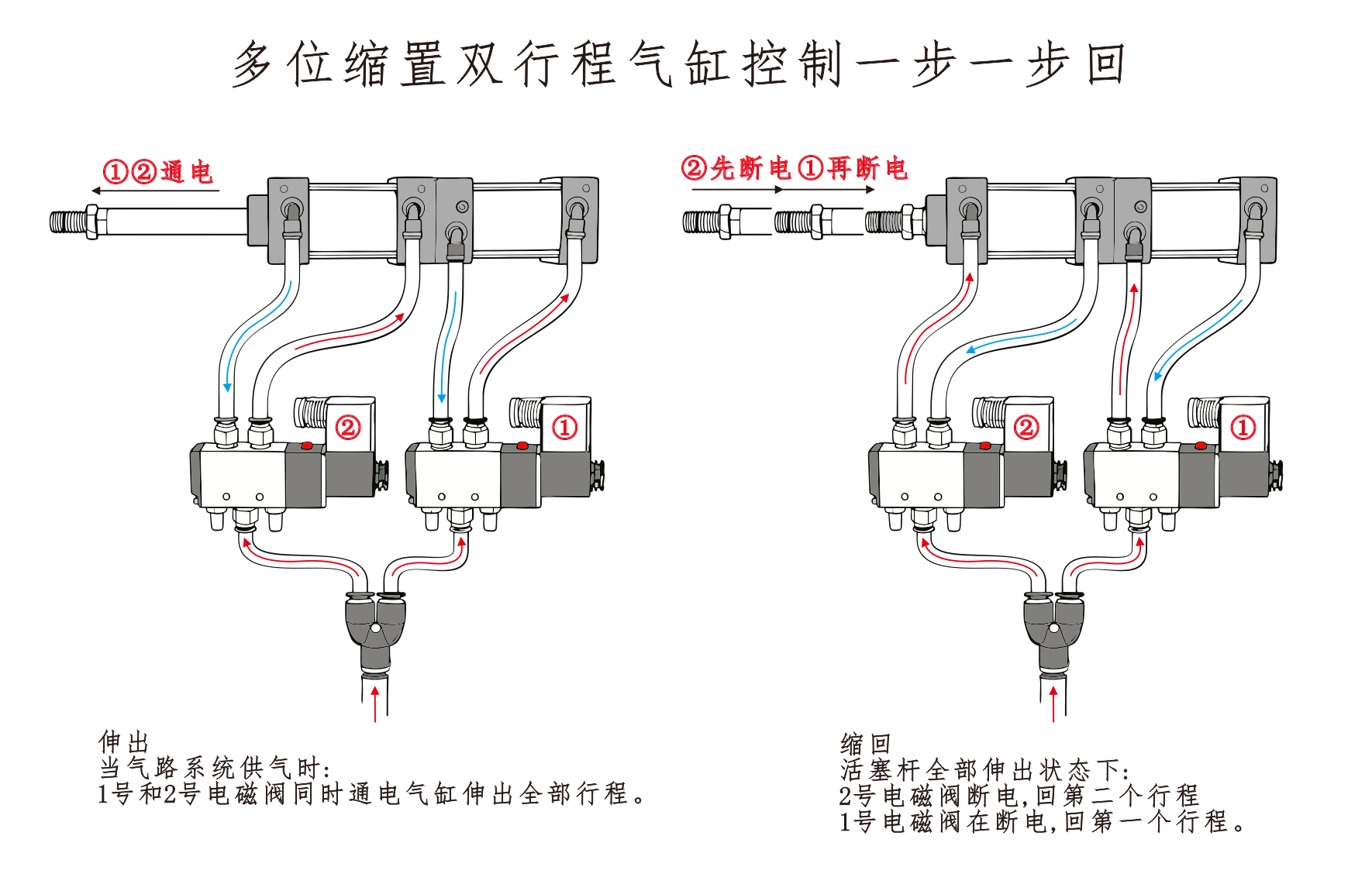

1. Extensão (curso para frente)

Quando o fornecimento de ar está ligado:

As válvulas solenóides nº 1 e nº 2 são energizadas ao mesmo tempo.

A haste do cilindro se estende por todos os cursos até ficar totalmente estendida.

2. Retração (retorno passo a passo)

①Retorne à segunda posição

Quando a haste do pistão estiver totalmente estendida:

A válvula solenóide nº 2 é desenergizada, fazendo com que o cilindro retraia para a segunda posição.

② Retornar à primeira posição

A válvula solenóide nº 1 é desenergizada, fazendo com que o cilindro retraia para a primeira posição e complete o processo de retorno.
