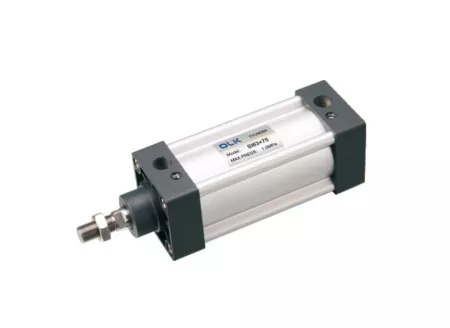

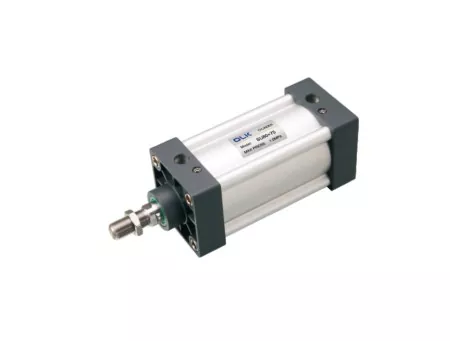

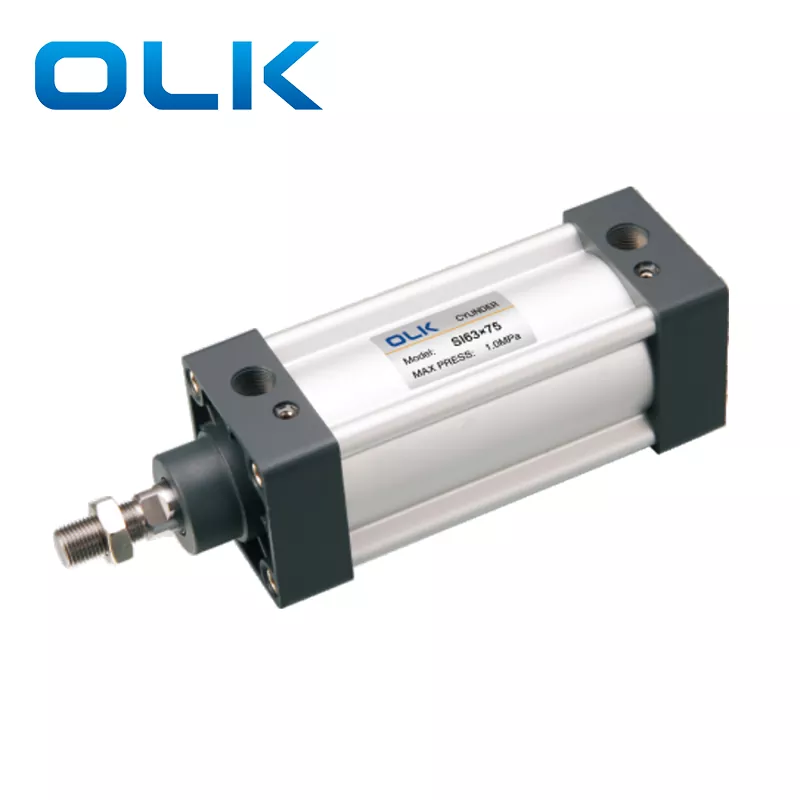

Os cilindros pneumáticos padrão ISO15552 da série SI estão disponíveis em três tipos: padrão de dupla ação, SID de dupla haste de dupla ação e SIJ de dupla haste de dupla ação com curso ajustável. Eles estão em conformidade com a norma ISO 15552, o que significa que suas dimensões de instalação são maiores queCilindros pneumáticos SUdo mesmo tamanho. Os acessórios fixos não são intercambiáveis e são compatíveis apenas com as especificações ISO 15552 (anteriormente ISO 6431).
1.IS015552 (original IS06431) cilindro pneumático padrão;
2. A vedação do pistão é composta por 2 estruturas de vedação unidirecional em forma de Y, que tem função de compensação, longa vida útil e baixa pressão de inicialização,
3.O tubo de alumínio em forma de 米 sem tirante tem boa resistência à corrosão;
4. O ajuste do amortecedor do cilindro é suave e estável:
5. Cilindros e acessórios para instalação com diversas especificações são opcionais.

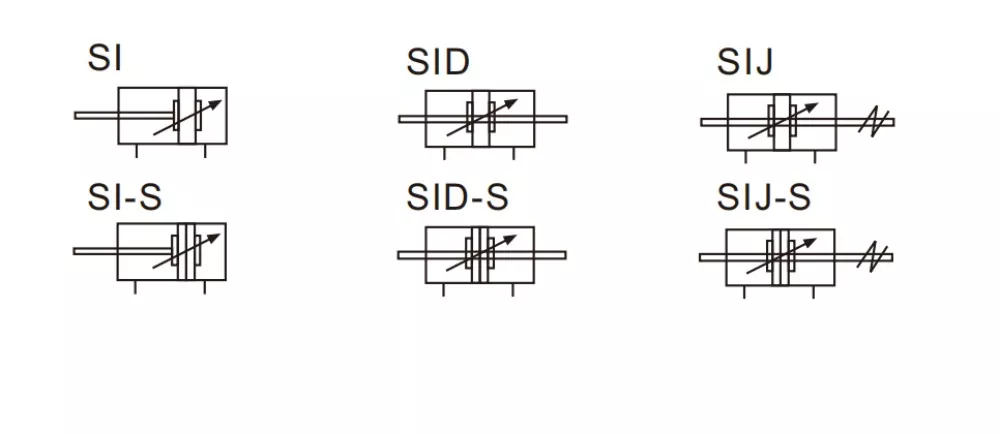

Símbolo do cilindro pneumático padrão da série SI ISO15552:
|
Código de pedido |
|
|||||||||
|
E |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
DIZER |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modelo |
Tamanho do furo |
Material da haste |
|
AVC |
|
Curso ajustável |
Ímã |
Tipo de montagem |
Material de vedação |
Tipo de conversa |
|
SI: tipo de dupla ação |
|
Em branco: aço carbono médio |
|
|
|
10:10mm |
Em branco: sem ímã |
|
Em branco:TPU |
Em branco: PT (55 °) |
|
Em branco: sem ímã |
|
Cilindro da série SU |
|
|
|
20:20mm |
S: com ímã |
H: Viton |
G:G（55°） |
|
|
SIJ: tipo de curso ajustável |
|
B:SUS304 |
|
|
|
30:30mm |
|
N:NBR |
Formulário fixo |
|
|
Tamanho do furo (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Modo de atuação |
Dupla Ação |
|||||||||
|
Meio de trabalho |
Ar Limpo |
|||||||||
|

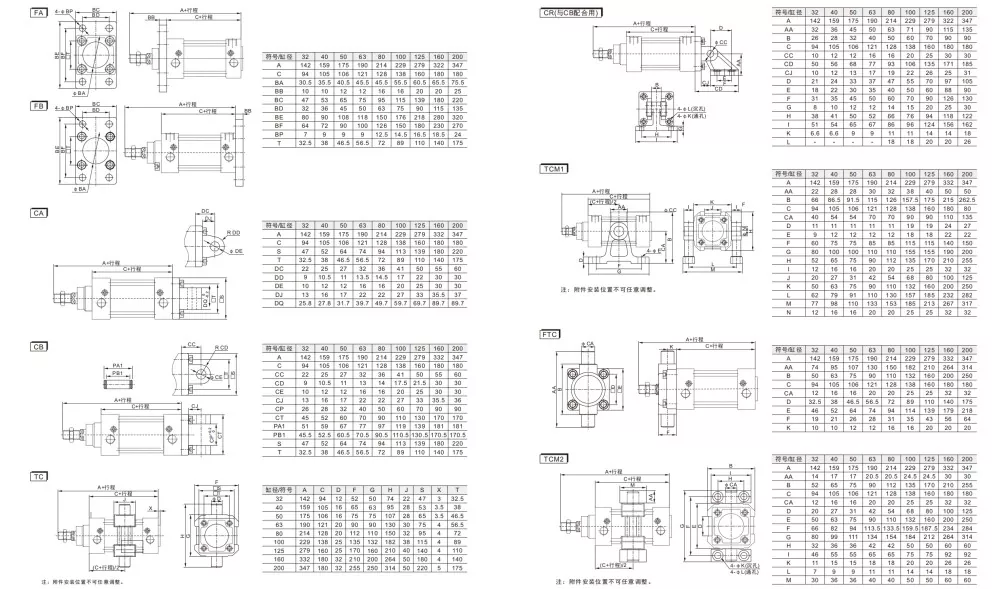

Formulário fixo |
E |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
DIZER |
||||||||||
|
Pressão de Trabalho |
0,1-1,0 MPa (14-145Psi) |
|||||||||
|
Prova de pressão |
1,5 Mpa (215Psi) |
|||||||||
|
Faixa de temperatura de trabalho |
‘-20-80℃ |
|||||||||
|
Usar faixa de velocidade |
30-800 |
30-500 |
||||||||
|
Modo de buffer |
Material de vedação |
|||||||||
|
Distância de buffer (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Tamanho da porta |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Cilindros pneumáticos SI vs SU: principais diferenças e comparação de especificações
|
Modelo: |
Eles são
|
E
|
|
Padrão |
Cilindro da série SU : JIS/AirTac |
Cilindro da série SI: ISO1552 (ISO6431) |
|
Os acessórios são compatíveis com o |
Usado principalmente em equipamentos asiáticos (especialmente equipamentos de sistema de Taiwan e Japão) |
Usado principalmente em equipamentos europeus e americanos, linhas de produção de automação |
|
dimensão de instalação |
Compactar |
Maior |
|
ซีรีส์ 3A (3/2 NC - ปกติปิด) |
32-400 |
32-200 |
|
Acessórios fixos |
Os acessórios são compatíveis com oSérie SC pneumática |
Série ISO6431 (DNC, SI, SAI, SE) Aumentar links internos para produtos |
|
Diferenças Estruturais Internas (não visíveis do exterior) |
Dimensões da tampa final (posições dos furos de montagem, tamanho do cabeçote, tamanho da cauda do cilindro) Comprimento da rosca da haste do pistão Estrutura da ranhura interna do perfil do cilindro Diferenças entre furos de montagem padrão europeu e japonês Cilindro pneumático SU e cilindro de ar SINão podem ser trocados e acessórios (CA /Suportes de pé CB,Flanges FA,TC-M, cabeças articuladas) não são compatíveis |
|
Qual marca os cilindros SI podem substituir?
Os cilindros SI podem substituir os cilindros da série SI da AIRTAC. No entanto, observe que a AIRTAC descontinuou a série SI. Seu novo modelo de substituição é denominado cilindro pneumático da série SAI, que possui a mesma função e as mesmas dimensões de montagem.
Quais são as diferenças entre a nova série SAI e o antigo cilindro de ar padrão da série SI?
Os novos cilindros SAI apresentam ranhuras externas para instalação do sensor, tornando a montagem do sensor rápida e conveniente.
Que tipo de cilindro é SI?
SI é um cilindro de ar padrão.
