Conjunto de tubo de conexão rápida

O que é o ajuste do tubo de conexão rápida pneumática?

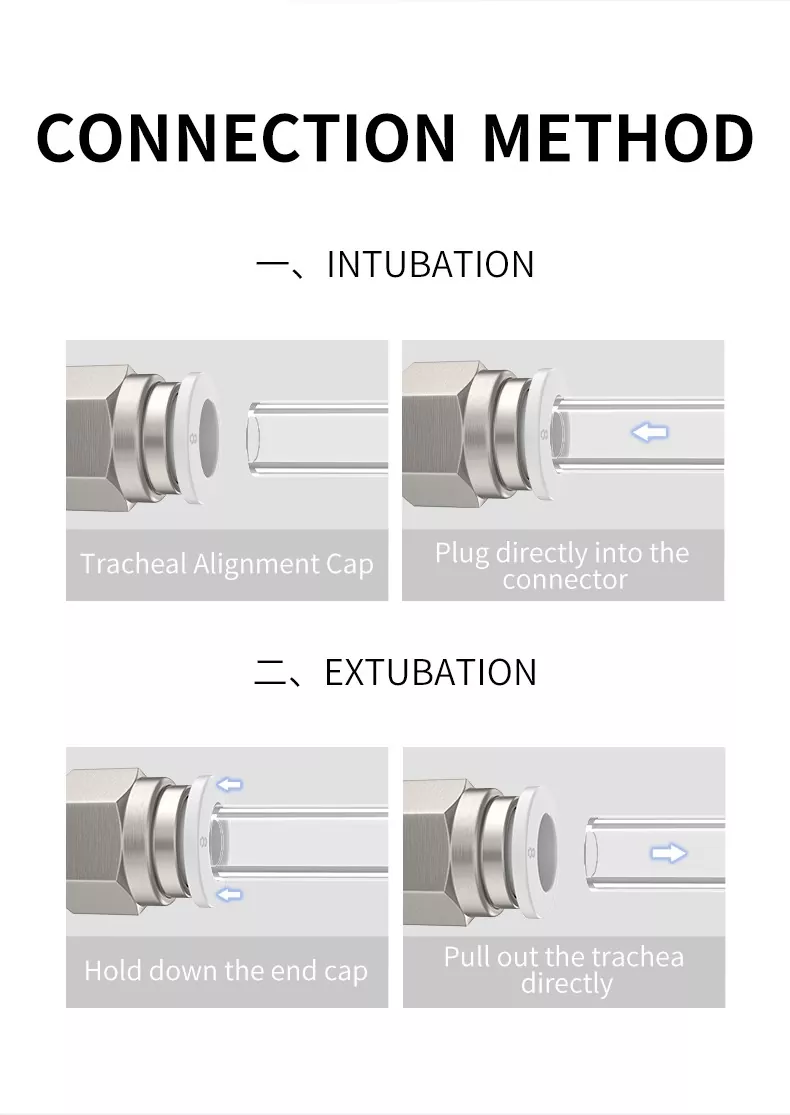

O ajuste do tubo de conexão rápida permite a conexão segura, simplesmente pressionando o tubo todo o caminho.

Para remover o tubo, primeiro empurre a manga de liberação para dentro uniformemente para abrir a pinça da mola e, em seguida, o tubo pode ser puxado facilmente.

CARACTERÍSTICAS:

Os acessórios de tubo de conexão rápida são usados ​​no sistema pneumático de tybe

Os acessórios de tubo pneumático com vários tipos podem atender a todos os needs no sistema de tubo pneumático

Mesmo após a instalação, a direção do tubo pode ser alterada livremente

O corpo de bronze banhado a níquel é à prova de corrosão e anti-poluição

Todos os threads R e NPT colas têm um efeito de vedação.

Todos os threads retos são anéis o padrão.

Tabela de comparação de especificações de threads para acessórios pneumáticos

NOTA: O encaixe pneumático OLK é enviado por padrão com threads de cone. Se outros tipos de thread (por exemplo, paralelo, métrico, TNP, etc.) forem necessários, notifique nossa equipe de vendas da OLK ao fazer o pedido.

Padrões comuns de threads e threads para ajuste de tubo de conexão rápida

Precauções para se conectar à mangueira

1. Para confirmar que a seção transversal final da mangueira é vertical, não há arranhões na circunferência externa da mangueira. A mangueira não é elíptica.

2. Certifique -se de confirmar que a mangueira é inserida na extremidade da mangueira. Além disso, há vazamento de ar.

3. Certifique -se de confirmar que a mangueira não será retirada após a mangueira inserida.

Cuidado ao desconectar o tubo

1. Antes de desconectar o tubo, certifique -se de confirmar que a pressão dentro do tubo está em '0'.

2. Pressione o anel de liberação uniformemente no fundo e puxe o tubo. Se o anel de liberação não estiver pressionado no lugar, o tubo possivelmente não será puxado para fora ou pode ser tenso. Os detritos do tubo podem permanecer dentro do encaixe do tubo.
