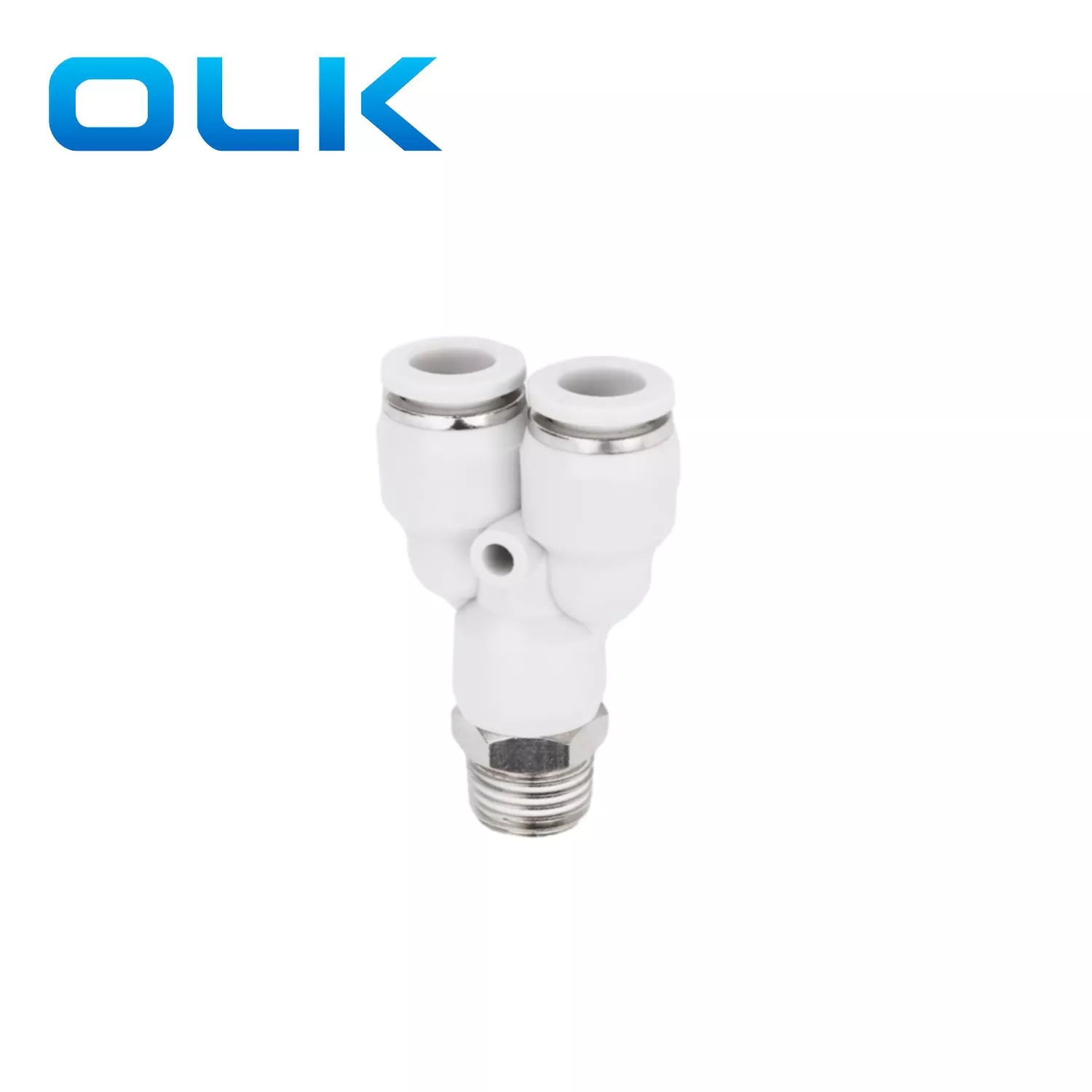

O ajuste do tubo de push-in do tipo px y é um design de push a conexão. E o caminho principal do ar está diretamente conectado. Comumente usado para separação de gás ou pipelines auxiliares em sistemas pneumáticos.
PX feito de cobre e não é fácil corrosão.
|
Código de pedido |
|||
|
Px |
8 |
- |
01 |
|
Modelo |
Tamanho do tubo (métrica) |
|
Tipo de linha (rosca de tubo reta de 55 °) |
|
Ajuste da série PX |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
Px y Tipo de ajuste de tubo push-in
|
Fluido |
Ar/água (condicional)/vácuo |
|
Pressão operacional |
0-1.0MPA |
|
Pressão de vácuo |
-100kpa (10 torr) |
|
Temperatura operacional |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretano (PU) |
|

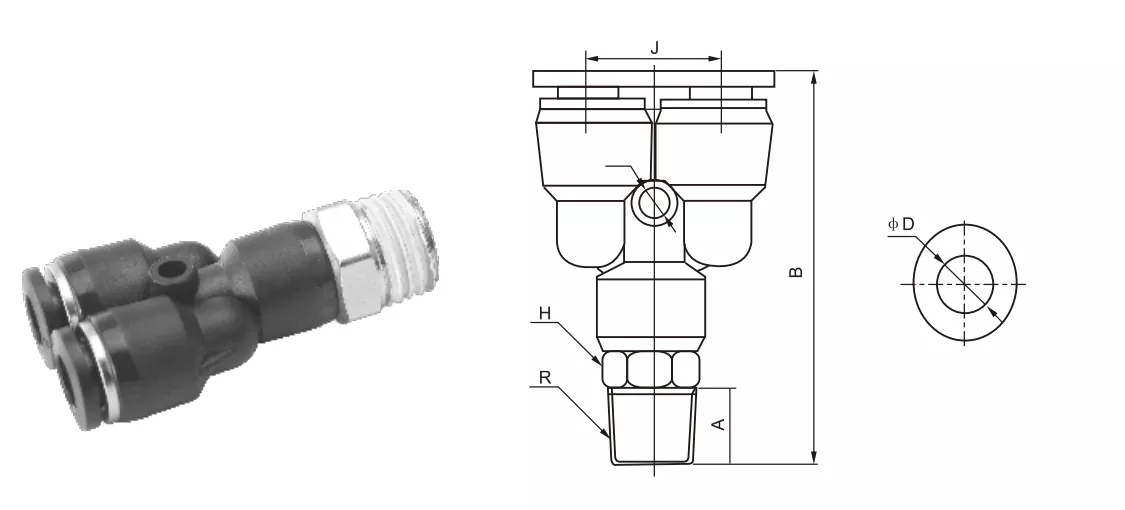

Encaixe do tubo de polegada |
Ajuste do tubo métrico |
φd |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

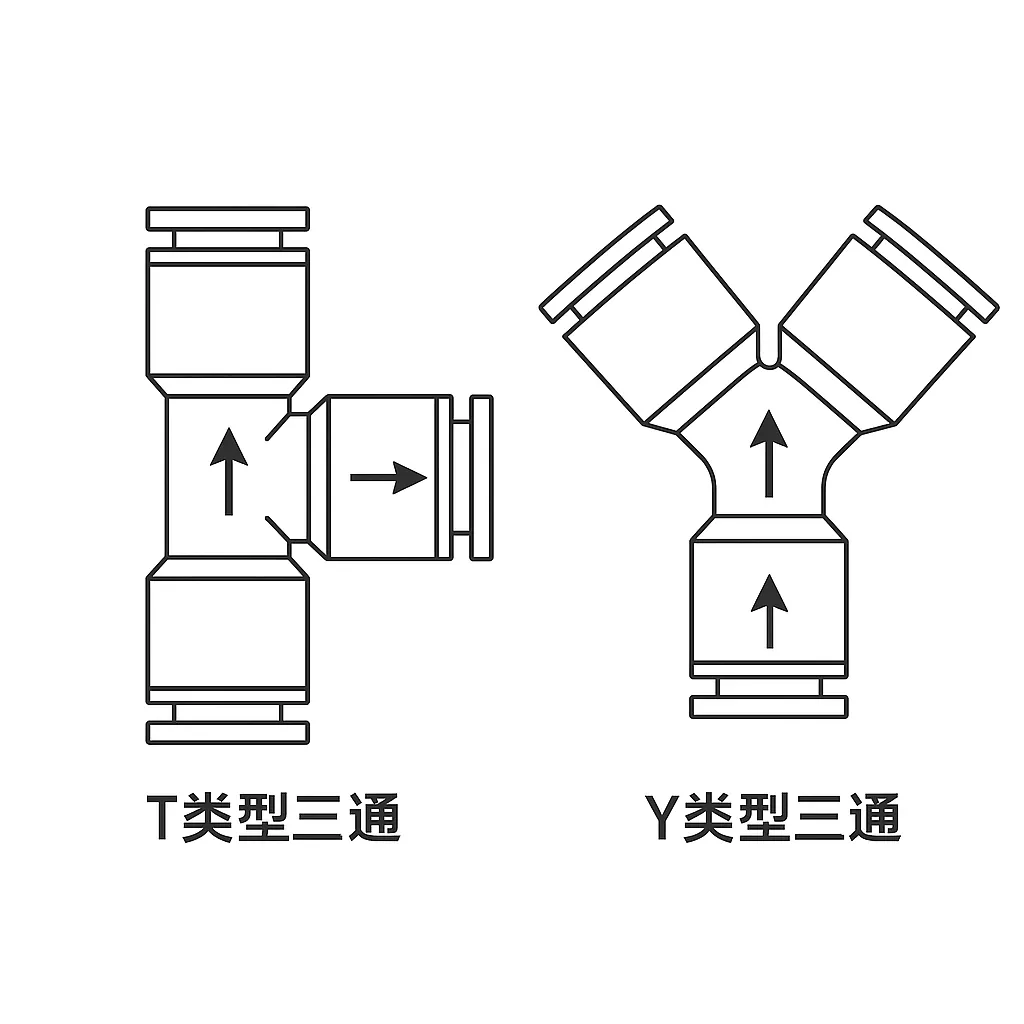

As semelhanças e diferenças entre o encaixe de tubo de push-in em forma de Y: |
|
|
Ajuste de tee (PB, PD) |
A maneira 3 de ajuste pneumático como a estrutura "T" e se cruzará em um ângulo de 90 ° |
|
Y ajuste (px) |
A maneira 3 se encaixa como "y" estrutura e direção de fluxo suave, fluxo mais adequado para o ar |
|
Comparado ao encaixe em forma de T, o conector do Y-Shapedair FittingFlow é mais suave e tem menos resistência |
|
Quais são as características do tipo de ar do tipo y em comparação com o ajuste pneumático do tipo t?
Comparado ao ajuste pneumático em forma de T, o fluxo de ajuste do conector de ar em forma de Y é mais suave e tem menos resistência
O que é a pressão operacional do ajuste do tubo PX Y Type?
A pressão operacional de ajuste pneumático PX é 0-1.0MPA.
