Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:

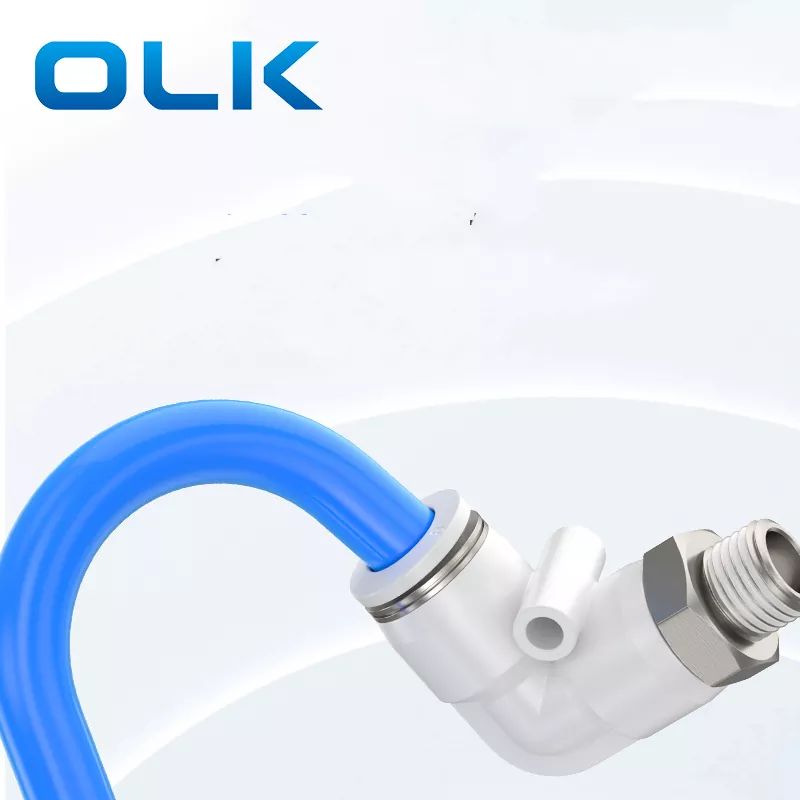

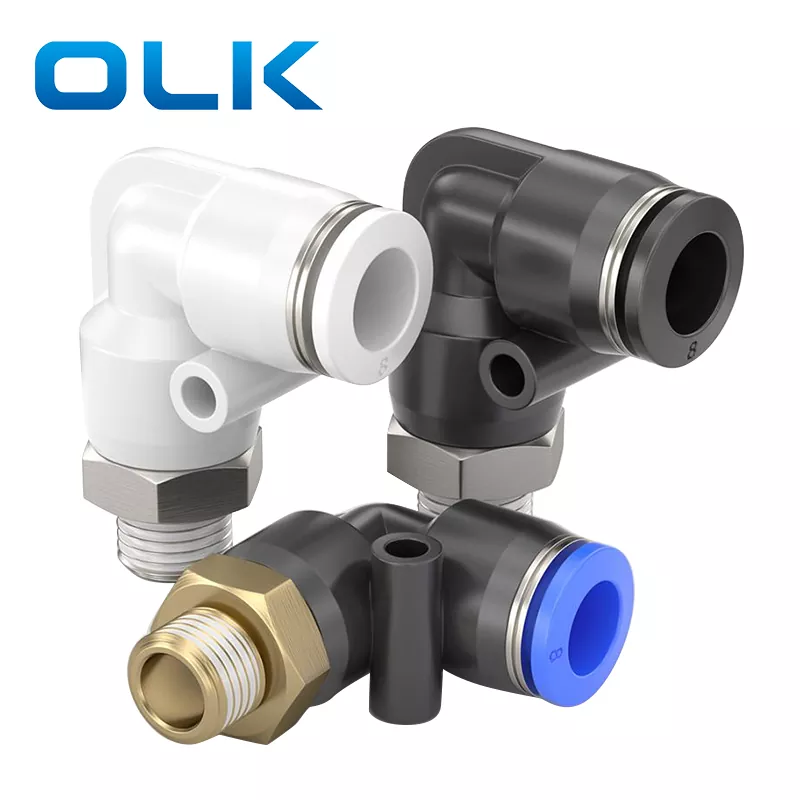

Black,White,BlueO encaixe de tubo push-in de cotovelo macho PL é um conector de cotovelo de 90 graus ideal para uso em espaços confinados ou onde o redirecionamento da tubulação é necessário.
Características do produto: Estrutura compacta, adequada para espaços pequenos; Design de direção em ângulo reto, conveniente para fiação traqueal
|
Código de pedido |
|||
|
PT |
8 |
-- |
01 |
|
Modelo |
Tamanho do tubo (métrico) |
|
Tipo de rosca (rosca de tubo reto de 55°) |
|
|
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Fluido |
Ar/água (condicional)/vácuo |
|
Pressão operacional |
0-1,0Mpa |
|
Pressão de vácuo |
-100Kpa(10 Torr) |
|
Temperatura operacional |
-10-60℃ |
|
Material |
NYLON (PA), Poliuretano (PU) |
|

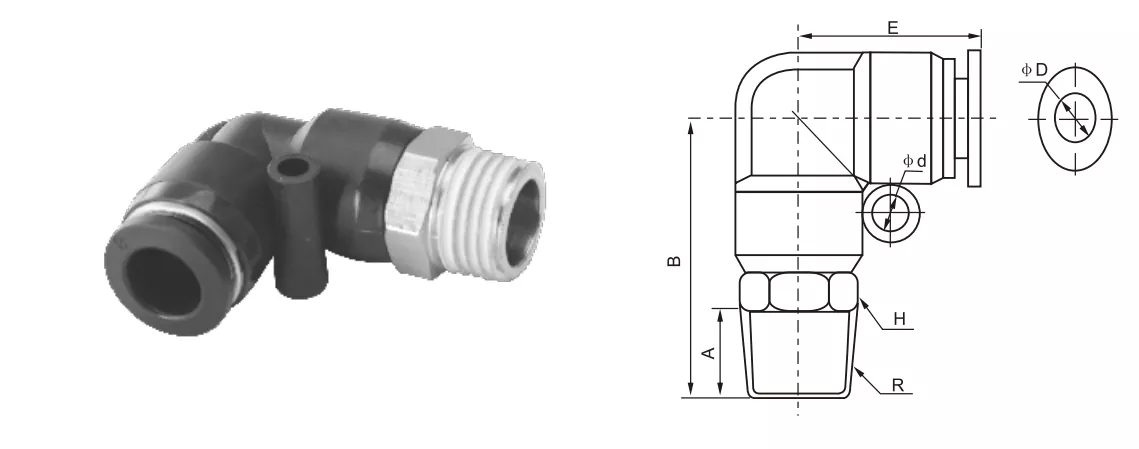

Encaixe de tubo em polegadas |
Encaixe de tubo métrico |
φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nome/tipo |
Descrição da estrutura da interface |
|
Cotovelo PC |
A junta do tubo é dobrada em um ângulo de 90° e a outra extremidade é rosqueada internamente |
|
Cotovelo PL |
Uma extremidade é inserida e a outra extremidade possui uma rosca externa de 90° |
|
Cotovelo PV |
Ambas as extremidades são do tipo inserção de tubo, com curvatura de 90° |
De que material é feito o conector PL?
cobre
Quais são os nomes das peças de conexão do tubo de conexão?

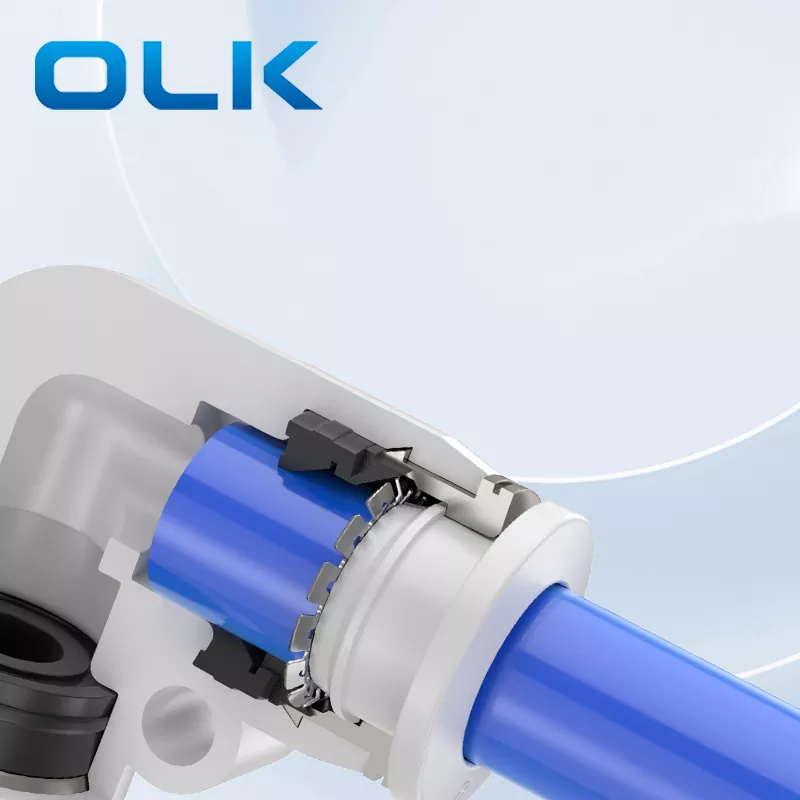

Estrutura interna de encaixe de tubo de conexão rápida: liberação, conjunto de cartões de liga de zinco, mola de clipe de trava, luva de trava, anel de vedação de fecho, plásticos de alta resistência
Que tipo de thread PL é esse?
É uma rosca métrica, M representa.
O que significa ‘Cotovelo’ em conexão pneumática?
Encaixe de cotovelo:Um encaixe pneumático que permite que o tubo mude de direção, normalmente em um ângulo de 90 graus.
