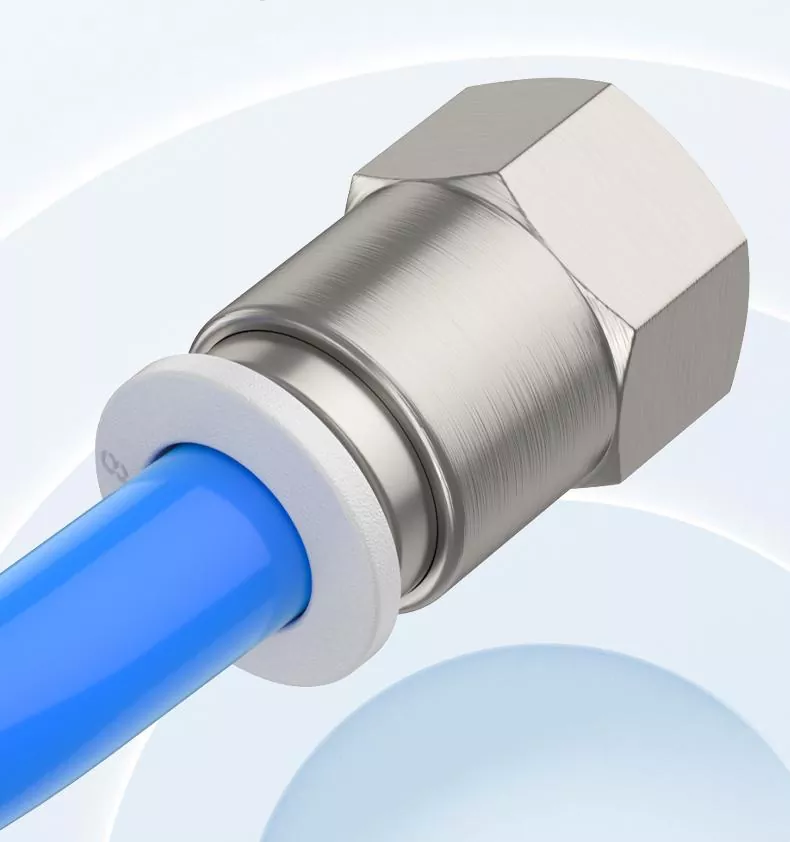

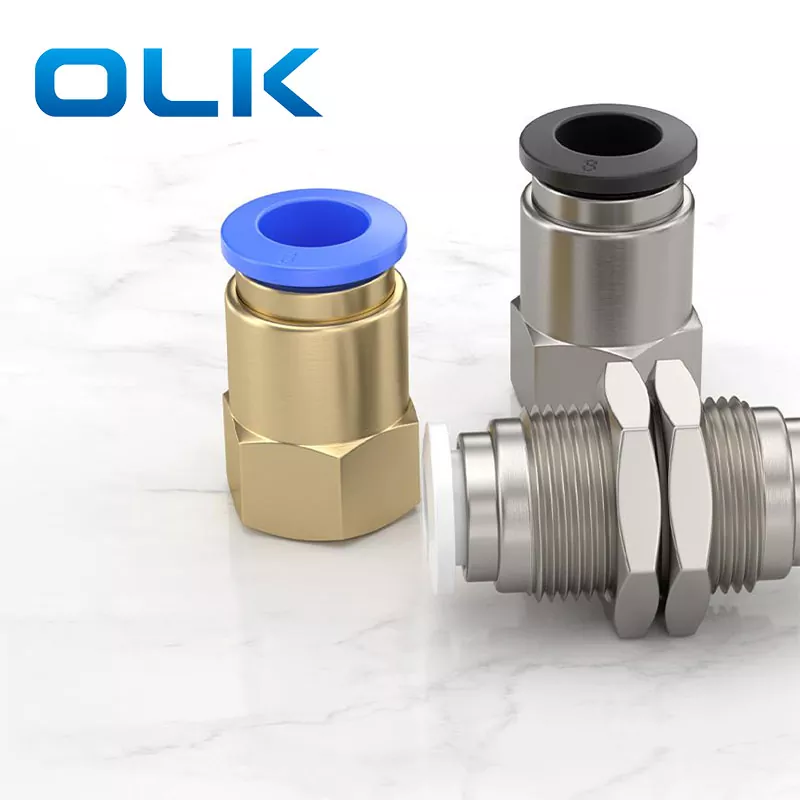

Push reto em fêmea PCF Push no encaixe do tubo e PC Push de rosca reta no encaixe do tubo pertencem ao tipo básico Push-in-ajuste. Mas o PCF é o fio R feminino reto. A rosca interna é usada para conectar componentes de rosca externos, e a extremidade do Tubo de Inserção é conectada a uma mangueira. instalado de forma mais compacta
|
Código de pedido |
|||
|
PCF |
8 |
- |
01 |
|
Modelo |
Tamanho do tubo (métrica) |
|
Tipo de linha (rosca de tubo reta de 55 °) |
|
Ajuste da série PCF |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluido |
Ar/água (condicional)/vácuo |
|
Pressão operacional |
0-1.0MPA |
|
Pressão de vácuo |
-100kpa (10 torr) |
|
Temperatura operacional |
-10-60 ℃ |
|
Material |
Nylon (PA), poliuretano (PU) |
|
Encaixe do tubo de polegada |
Ajuste do tubo métrico |

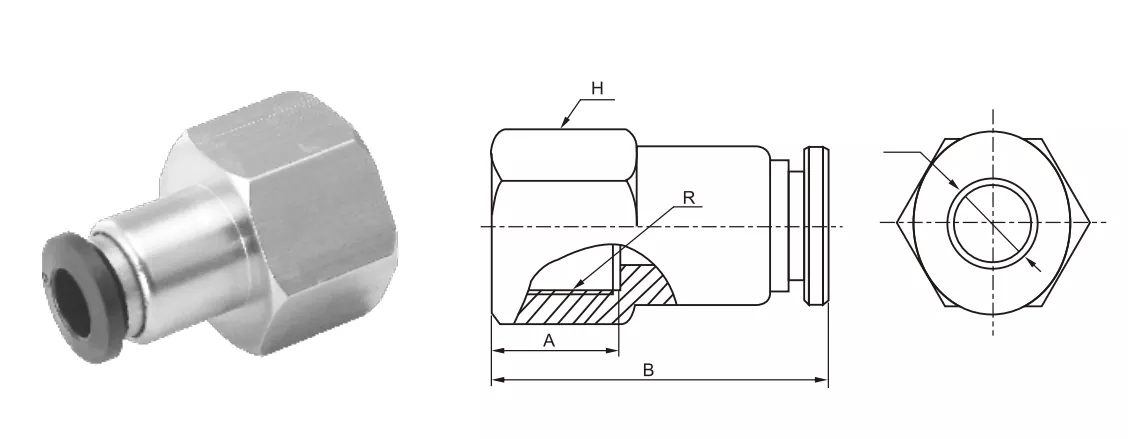

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Tipo |
Push-in-conector |
|
|
Suporte ao tipo de thread |
BSPT / NPT / METRIC |
|
|
Fio |
Macho |
Fêmea |
|
Instalação |
Parafusar furos rosados ou cilindro e outros equipamentos termina |
Aparafuse no cilindro rosqueado externamente ou na junta |
|
Aplicativo |
O modelo universal mais comum, preferido, equipado com equipamento de rosca interna |
Usado para conectar -se a acessórios roscados externos ou em situações com requisitos de alto espaço |
|
Instalado no cilindro ou no corpo da válvula (o cilindro possui roscas internas), a extremidade rosqueada é conectada ao equipamento e a mangueira é inserida para uso |
Conecte a saída de ar da válvula de controle ou válvula solenóide (com rosca externa) e conserte o dispositivo com rosca interna e insira uma mangueira na outra extremidade |
|
|
Requer força de travamento mais forte ou requisitos de vedação mais altos, geralmente usados em conjunto com selante de rosca ou o-ring |
Devido ao espaço limitado, apenas threads internos podem ser usados para conexão. Pode reduzir o comprimento da articulação geral |
|
Quais aplicações pneumáticas são push feminino pcf feminino no encaixe de tubo adequado para？
Deve ser uma conexão acessória de rosca externa com requisitos de alto espaço
O que devo prestar atenção ao usar uma junta do conector PCF?
A pressão de operação não pode exceder 1,0MPA
