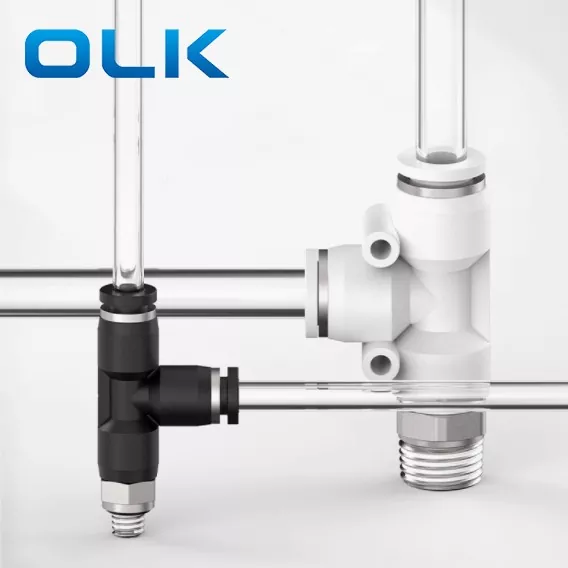

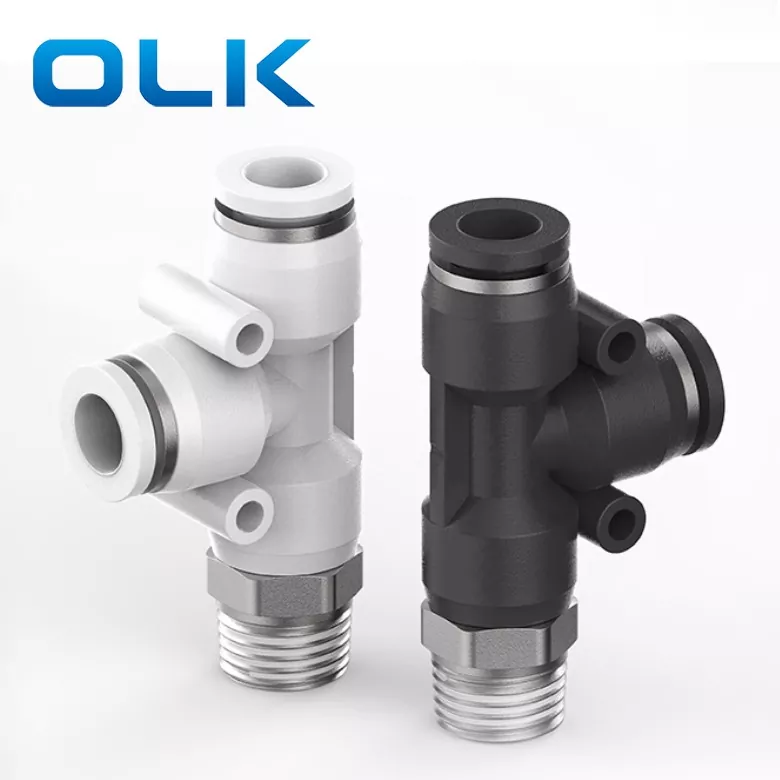

Black,White,BlueO encaixe de tubo push-in PD Run Tee é um encaixe push-in de três vias tipo Y, projetado para dividir uma fonte de ar em duas saídas. É ideal para sistemas que requerem uma conexão pneumática uma em duas saídas.
Encaixe PD Principais características: Design em forma de Y para distribuição de ar eficiente; Extremidades push-to-connect para fácil instalação; Roteamento flexível para tubulação multidirecional
|
Código de pedido |
|||
|
DP |
8 |
-- |
01 |
|
Modelo |
Tamanho do tubo (métrico) |
|
Tipo de rosca (rosca de tubo reto de 55°) |
|
Conexão da série PD |
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Fluido |
Ar/água (condicional)/vácuo |
|
Pressão operacional |
0-1,0Mpa |
|
Pressão de vácuo |
-100Kpa(10 Torr) |
|
Temperatura operacional |
-10-60℃ |
|
Material |
NYLON (PA), Poliuretano (PU) |
|

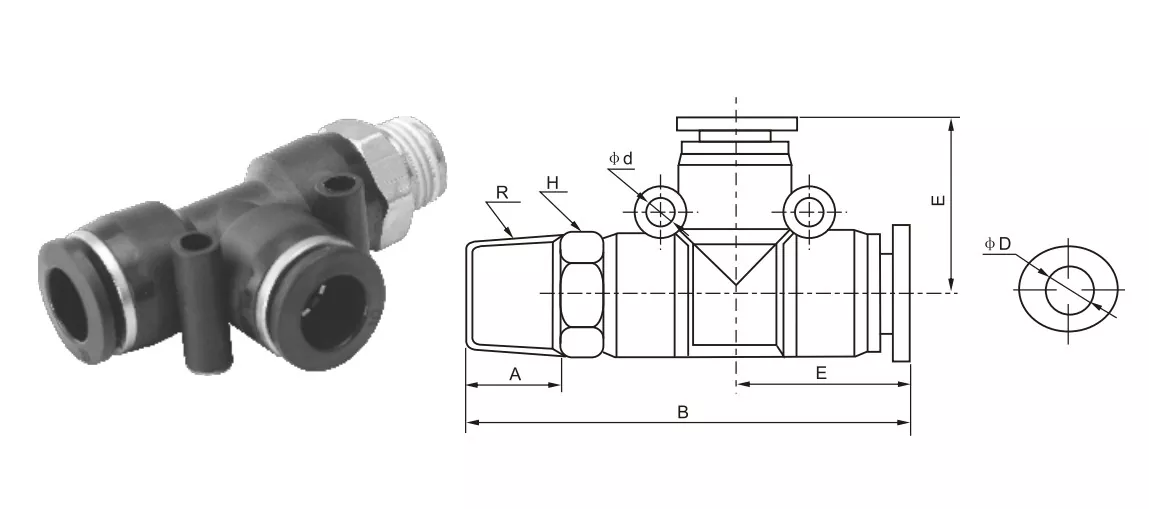

Encaixe de tubo em polegadas |
Encaixe de tubo métrico |
φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Nome/tipo |
Descrição da estrutura da interface |
|
Executar Tee (PD) |
O fluxo de ar principal é reto e os galhos são conduzidos verticalmente |
|
Tee de filial (PB) |
Duas interfaces são conectadas em ângulos retos, uma no ramo de "T" |
|
Camiseta igual |
Três portas com o mesmo tamanho |
O que significa "RUN TEE" no encaixe do conector?
Tee "significa conector em forma de T (T) com três interfaces;
'Run' refere-se ao canal principal (a direção do fluxo de ar principal é uma linha reta);
Portanto, 'Run Tee' significa que o canal principal é direto e uma ramificação é conduzida verticalmente no meio.
