Push push push no encaixe

A seguir, é apresentada uma introdução ao push de push do PE Union no encaixe do tubo, o olk espera ajudá -lo a entender melhor a push de push da união no ajuste do tubo. Dê boas -vindas a clientes novos e antigos para continuar a cooperar conosco para criar um futuro melhor juntos!

Enviar consulta

Descrição do produto

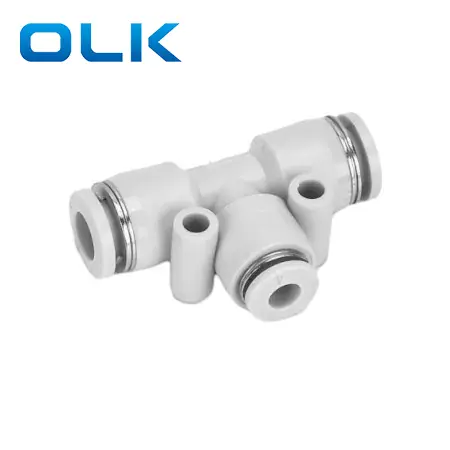

O push de camiseta do PE Union no ajuste do tubo é um acessório em forma de T usado para dividir ou combinar o fluxo de ar em sistemas pneumáticos.

Ele conecta três tubos do mesmo diâmetro externo, oferecendo uma conexão segura e hermética em todas as direções.

Pe	8
Modelo	Tamanho do tubo (métrica)
ENDADE DE SERIES PE	4: 4mm
	6: 6mm
	8: 8mm
	10: 10mm
	12: 12mm
	14: 14mm
	16: 16mm

Push de push push in tube parâmetros básicos gerais

Fluido	Ar/água (condicional)/vácuo
Pressão operacional	0-1.0MPA
Pressão de vácuo	-100kpa (10 torr)
Temperatura operacional	-10-60 ℃
Material	Nylon (PA), poliuretano (PU)

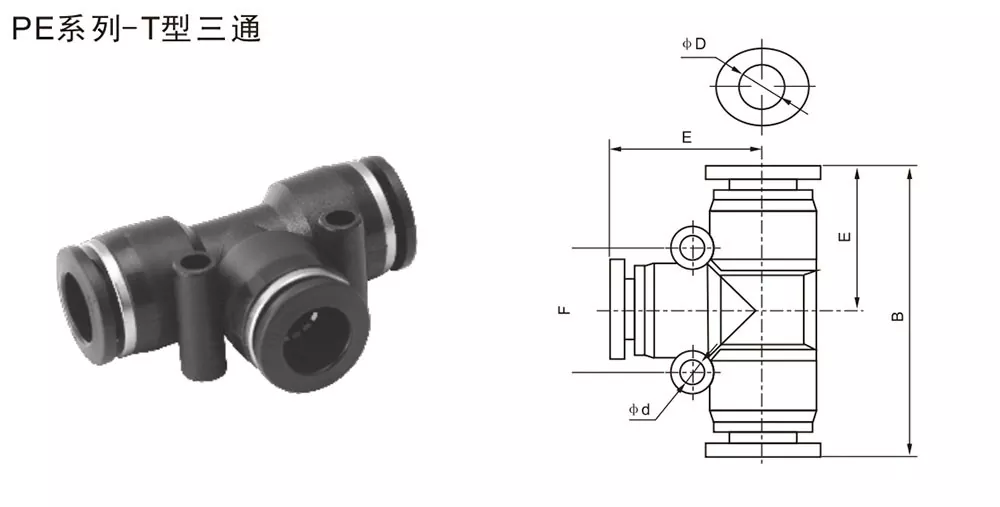

Encaixe do tubo de polegada	METRICTUBE ACIONADO	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

Referência comum de conversão de tamanho de linha imperial
Tamanho imperial	Aprox. Métrica (mm)	Fórmula de conversão
1/8	3,2 mm	1 ÷ 8 × 25.4 = 3,175
5/32	3,97 mm	5 ÷ 32 × 25.4 = 3,97
1/4	6,35 mm	1 ÷ 4 × 25.4 = 6,35
5/16	7,94 mm	5 ÷ 16 × 25,4 = 7,94
3/8	9,53mm	3 ÷ 8 × 25.4 = 9,53
1/2	12,7 mm	1 ÷ 2 × 25.4 = 12,7
