Encaixe de tee de redutor de pinos

A seguir, é apresentada uma introdução ao encaixe da união do Reducer Tee PEG, o OLK espero ajudá -lo a entender melhor o ajuste da união do redutor de pinos. Dê boas -vindas a clientes novos e antigos para continuar a cooperar conosco para criar um futuro melhor juntos!

Enviar consulta

Descrição do produto

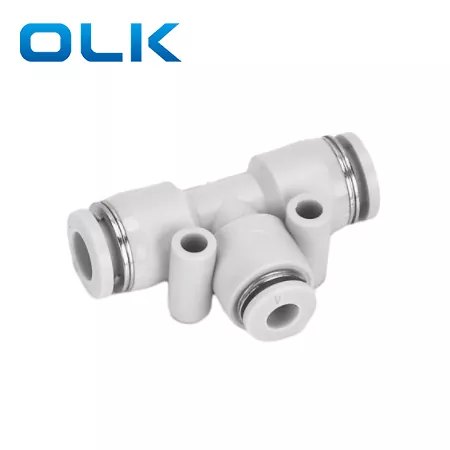

A série PEG é um ajuste de união de tee redutor, com D1 maior que o D2, projetado para conectar tubos principais e ramificados de diferentes diâmetros. O ajuste de união do redutor de peg vem com um pequeno orifício de montagem para instalação fácil e segura em equipamentos ou painéis, salvando o espaço de instalação.

PEG REDUCER TEE UNION APRECTAMENTO PRINCIPAIS RECURSOS:

D1 ＞ D2, adequado para diferentes conexões de tamanho de tubo

Pequeno orifício de montagem embutido para fixação rápida

Design fácil de empurrar e puxar para instalação rápida

Amplamente utilizado em sistemas pneumáticos e equipamentos de automação

Peg	8	-	6
Modelo	Tamanho do tubo (métrica)		Tamanho do tubo (métrica)
Ajuste da série PEG	4: 4mm		4: 4mm
	6: 6mm		6: 6mm
	8: 8mm		8: 8mm
	10: 10mm		10: 10mm
	12: 12mm		12: 12mm
	14: 14mm		14: 14mm
	16: 16mm		16: 16mm

PEG Reducer Tee Union ajuste parâmetros básicos gerais

Fluido	Ar/água (condicional)/vácuo
Pressão operacional	0-1.0MPA
Pressão de vácuo	-100kpa (10 torr)
Temperatura operacional	-10-60 ℃
Material	Nylon (PA), poliuretano (PU)

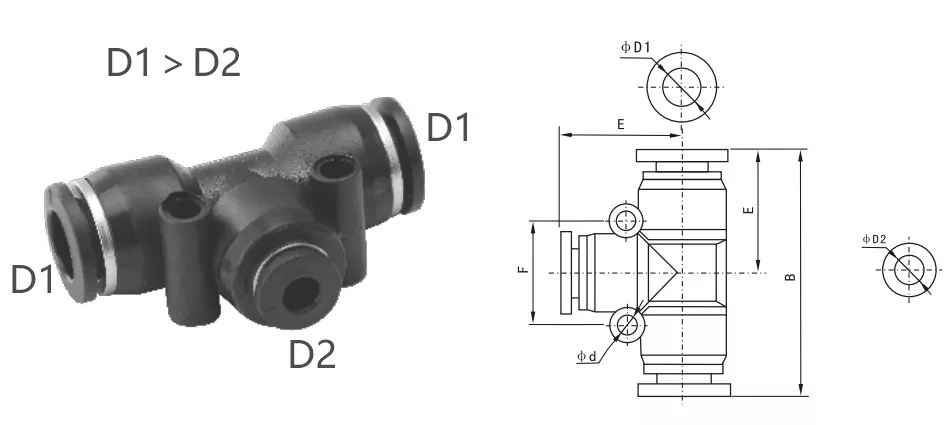

PEG Reducer Tee Union ajuste parâmetros de dimensão

Tubo de polegada	Tubo métrico	ϕd1	ϕd2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	Pen6-4	6	4	41.2	20	14.9	3.5
Pen5/16-1/4	Pen8-6	8	6	45	18	22.8	4.5
Pen3/8-5/16	Pen10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	Pen12-10	12	10	59	28	24.5	5
Pen16-12	Pen16-12	16	12	69	34	32.2	4
Pen5/16-5/32	Pen8-4	8	4	46	18	20	4.5
Pen3/8-1/4	Pen10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	Pen12-8	12	8	59	27.8	27.6	5

Perguntas frequentes:

O que é diferente no encaixe de PE e no encaixe do PEG?

ENDADE DE PE (união de camiseta igual): Todos os três tubos têm o mesmo diâmetro externo, adequado para conectar três tubos pneumáticos do mesmo tamanho.

Acessório de PEG (união do tee redutor): Os dois tubos laterais são maiores que o tubo central, projetado para conectar diferentes tamanhos de tubo.
