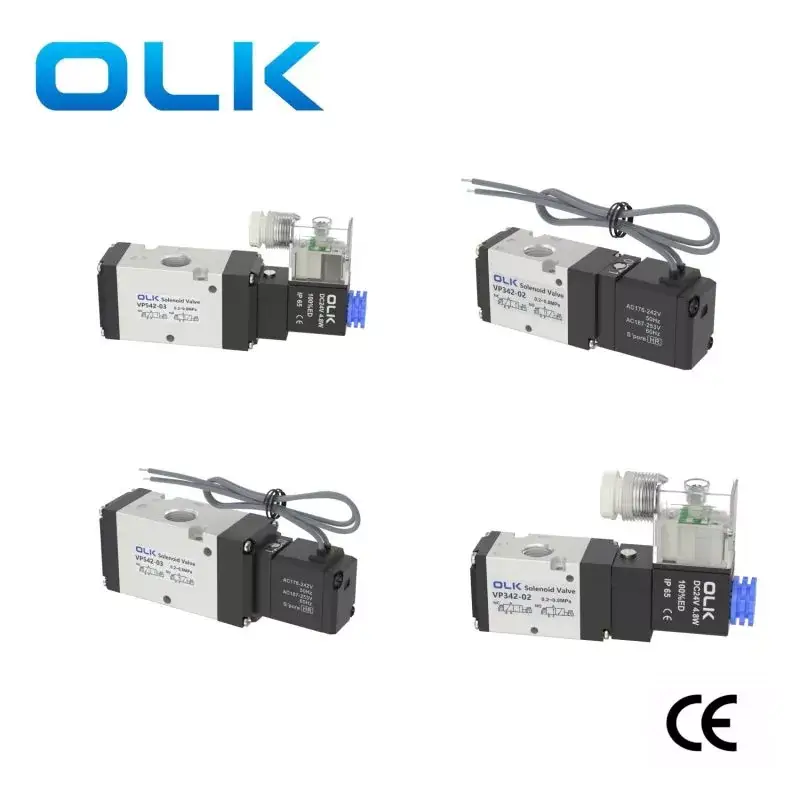

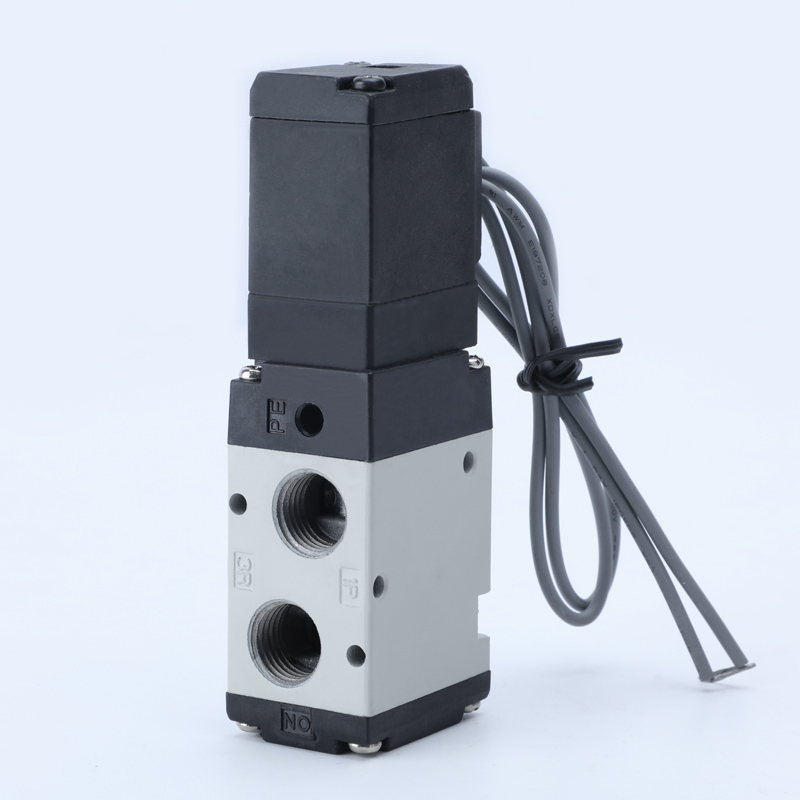

A válvula solenóide de 3 vias Ouleikai (OLK) série VP está disponível em dois tipos de controle: piloto interno e piloto externo. As funções normalmente abertas e normalmente fechadas podem ser alternadas alterando a direção de instalação da tampa inferior. A série VP oferece múltiplas tensões padrão para seleção.
Observação! Não use tensões além da faixa especificada para evitar riscos à segurança. Se for detectado fumo anormal, vazamento ou outras anomalias na válvula, interrompa imediatamente o uso, desconecte a fonte de alimentação e entre em contato com o pessoal de vendas da empresa OLK para discutir o serviço pós-venda.
SÍMBOLO:
| Código de pedido |
||||||||||
| Vice-presidente | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| SÉRIE VP | SÉRIE 3:3 | Tipo de atuação |
|
MODO PONTO | Tensão | Método de fiação |
Bloqueio da ferramenta de depuração |
TAMANHO DA PORTA |
|
|
|
|
SÉRIE 5:5 | NF/NÃO |
|
Em branco: piloto interno | R: AC220V | G: LINHA |
|
02:PT1/4 | Em branco: PT | R:NC |
|
|
|
|
|
R:piloto externo | B: DC24V | E: DE |
|
03:PT3/8 | T:NPT | B: NÃO |
|
|
|
|
|
|
C:AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E:AC24V |
|
|
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
|
Características do produto:
1. Modo piloto: Opções externas ou internas disponíveis.

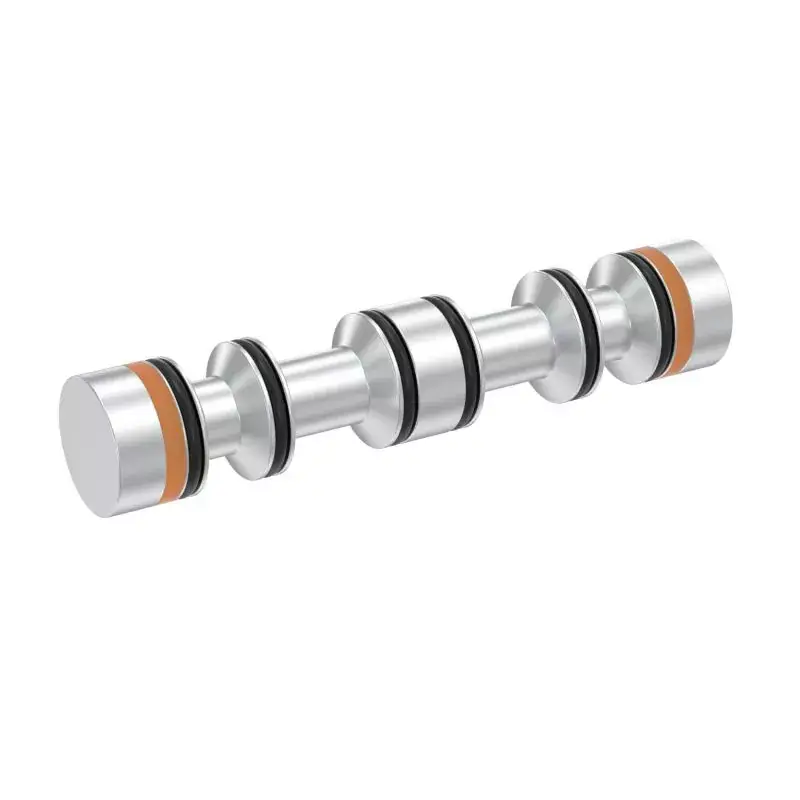

2. Estrutura da válvula globo, apresentando excelente vedação, reação responsiva e alta vazão.
3. Operação sem lubrificação.
4. Integrável com conjuntos de válvulas montadas na base, economizando espaço de instalação.
5. Equipado com dispositivo manual para instalação e depuração convenientes.
6. Várias classificações de tensão padrão disponíveis para seleção.
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Tipo piloto |
|
número de posições |
Duas posições três vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0,2~0,8 |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-10~50°C (não congelado) |
|
Frequência operacional MÁXIMA |
5 vezes/segundo |
|
Material do corpo |
liga de alumínio |
|
Tensão Padrão |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Usar faixa de tensão |
CA:±15% CC:±10% |
|
consumo de energia |
AC: iniciar 6VA, manter 3VA, DC: 2,5W |
|
nível de proteção |
IP65 (DIN40050) |
|
grau de resistência ao calor |
Classe B |
|
Tipo de conexão |
Tipo de soquete DIN, tipo de saída |
|
Tempo de excitação |
0,05 segundos ou menos |
|

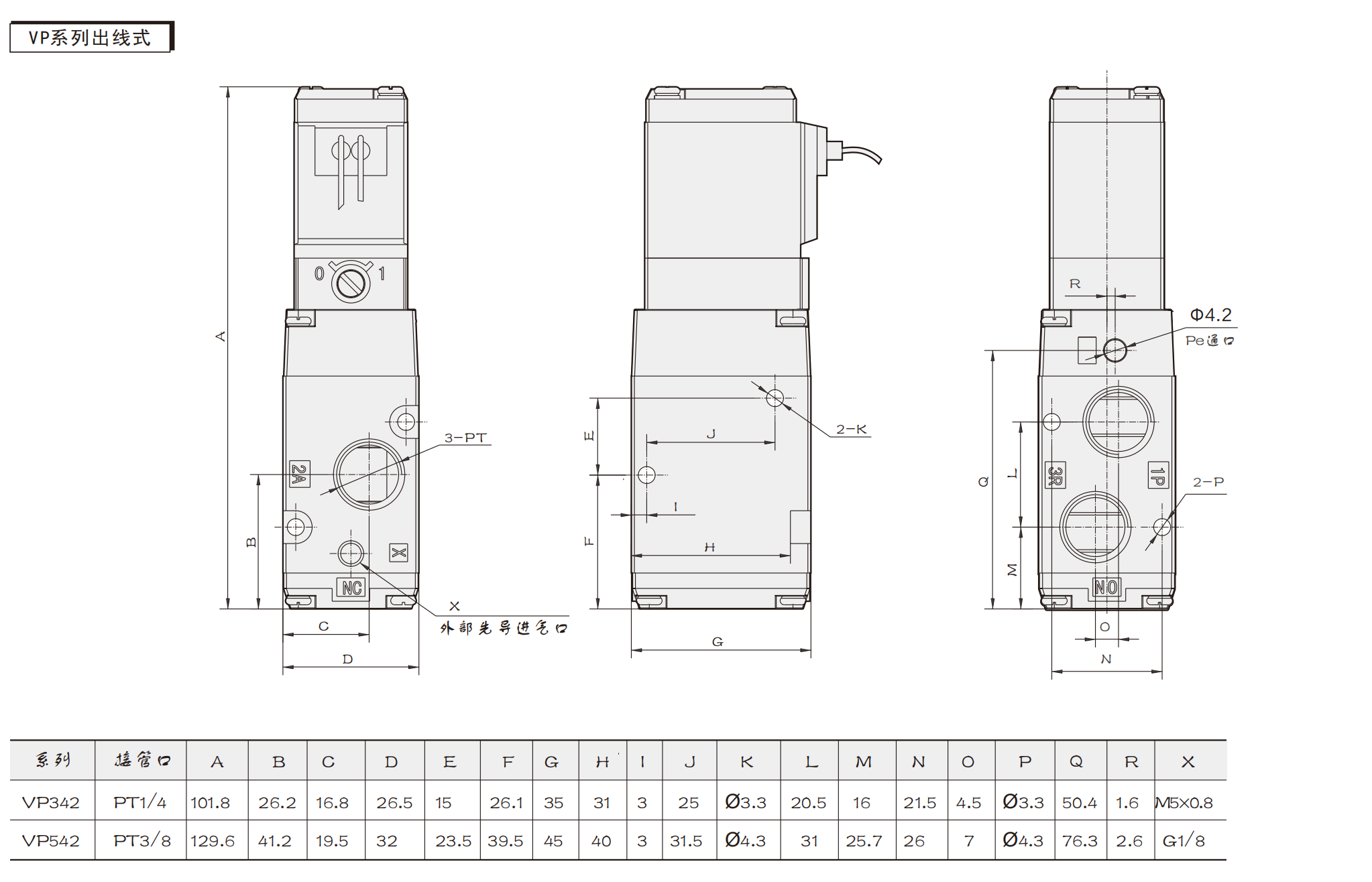

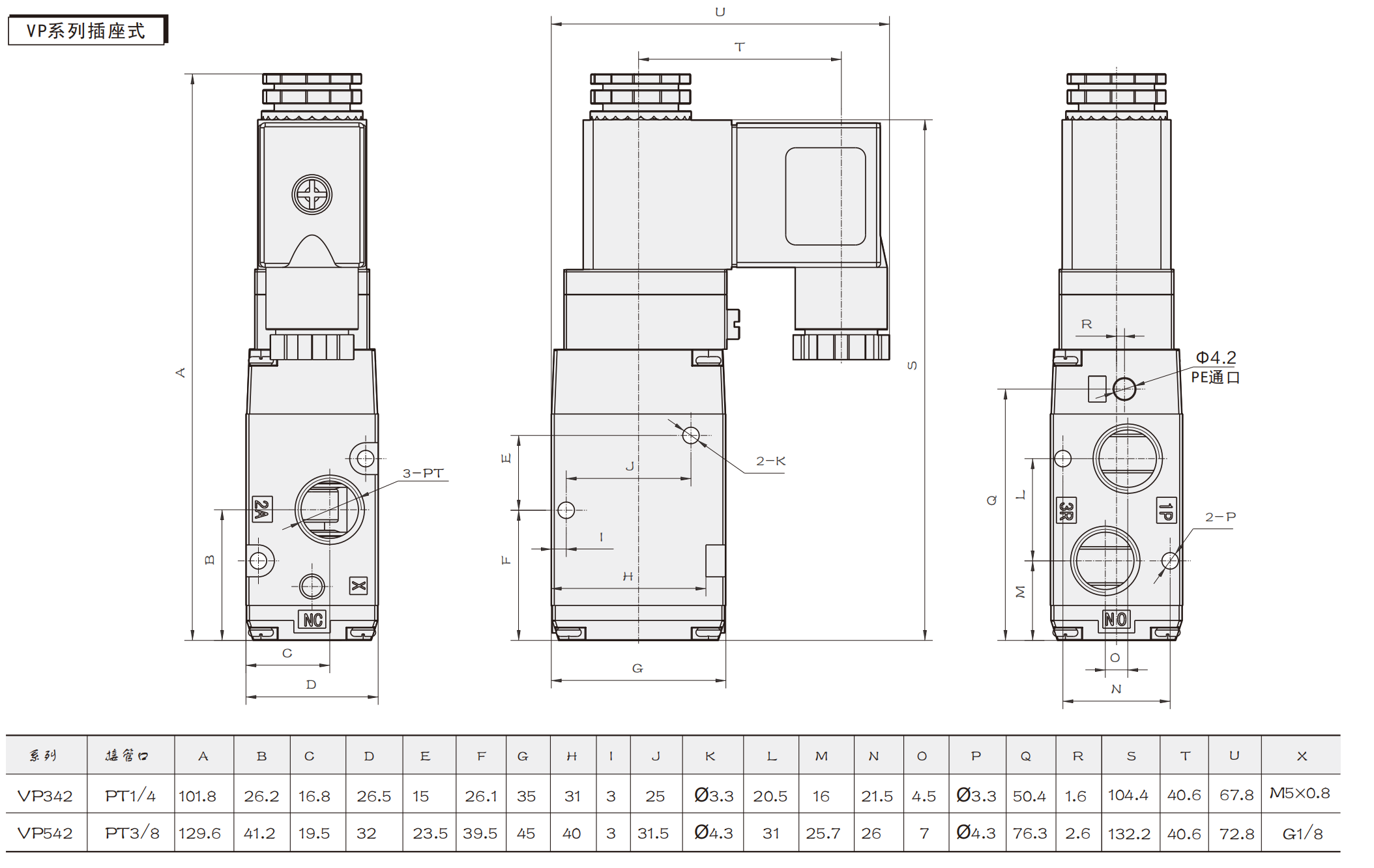

modelo |
Diâmetro da porta |
|
VP342 |
Entrada=saída=PT1/4 |
|
VP542 |
Entrada=saída=PT3/8 |
