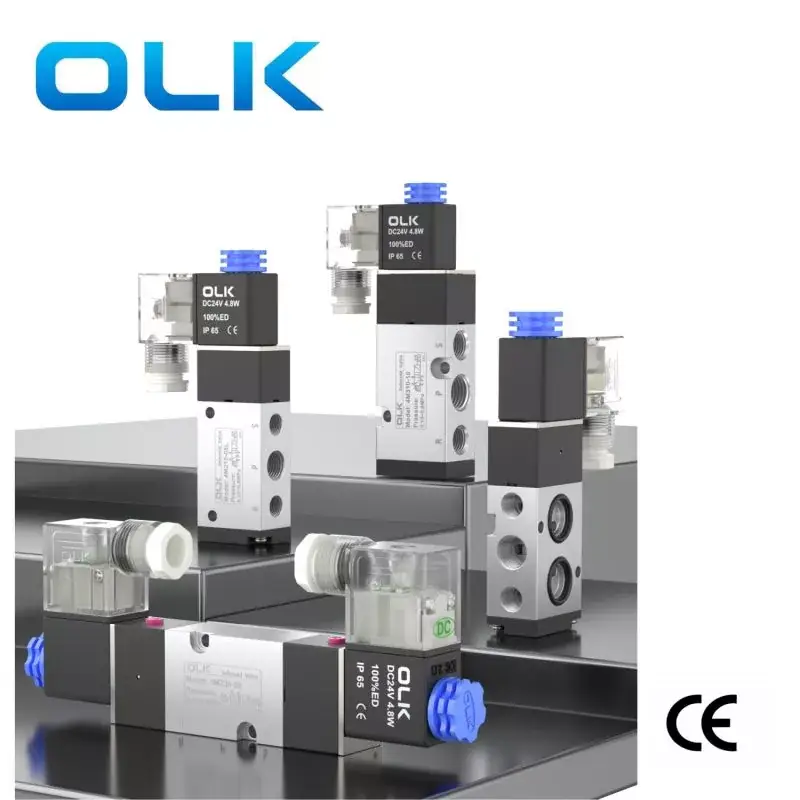

A série Ouleikai (OLK) 4M de válvulas direcionais solenóides de cinco vias e duas posições de venda direta utiliza controle operado por piloto, apresentando velocidade de resposta rápida e operação confiável, adequada para controlar cilindros de dupla ação. A bobina vem com o logotipo ED, permitindo energização contínua por longos períodos. A válvula solenóide de duas posições e cabeça dupla tem uma função de memória. O corpo da válvula espessado sofre forte oxidação para aumentar a dureza da superfície. Antes de usar, inspecione a válvula e a tubulação para garantir que estejam intactas e sem vazamentos para evitar afetar o funcionamento normal da válvula.
A válvula solenóide direcional série 4M é uma variante da válvula solenóide 4V, com o mesmo princípio funcional da 4V. Com base em diferentes requisitos de instalação, a válvula da série 4M modificou algumas dimensões da interface e do orifício de montagem. A empresa Ouleikai (OLK) oferece uma variedade de especificações e modelos para atender às diferentes necessidades dos clientes, fornecendo serviços customizáveis.

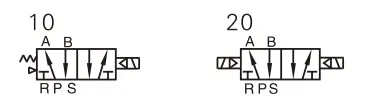

SÍMBOLO:
| Código de pedido |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M: válvula solenóide de 2 posições e 5 vias (NAMRU) |
CÓDIGO | Tipo de válvula |
TAMANHO DA PORTA |
Tensão |
Método de fiação |
|
|
SÉRIE 1:100 |
10: controle de válvula solenóide única 5/2 vias |
M5:M5 | R: AC220V | Em branco: SEU |
|
|
SÉRIE 2:200 |
20: controle de válvula solenóide dupla 5/2 vias |
06:G1/8 | B: DC24V | L:Linha |
|
|
SÉRIE 3:300 |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | E:AC24V |
|
|
|
|
|
|
F:DC12V |
|
Características do produto:
1. Estrutura operada internamente por piloto.
2. Estrutura tipo pistão, apresentando excelente vedação e reação responsiva.
3. Válvula solenóide de duas posições e cabeça dupla com função de memória.
4. Válvula solenóide de duas posições e cabeça dupla com recurso de memória.
5. Furos internos processados com técnicas especiais, resultando em resistência mínima ao atrito, baixa pressão de ar inicial e vida útil prolongada.
6. Operação sem lubrificação.
7. Montagem em placa lateral, permitindo conexão direta com componentes de atuação.
8. Equipado com dispositivo manual para instalação e depuração convenientes.
9. Vários níveis de tensão padrão disponíveis para seleção.
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Tipo piloto |
|
número de posições |
2 posições 5 vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0,15~0,8(21~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
Material do corpo |
liga de alumínio |
|
Tensão Padrão |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Usar faixa de tensão |
CA:±15% CC:±10% |
|
consumo de energia |
CA: 6VA CC: 4,8W |
|
nível de proteção |
IP65 (DIN40050) |
|
grau de resistência ao calor |
Classe B |
|
Tipo de conexão |
Tipo de soquete DIN, tipo de saída |
|
Tempo de excitação |
0,05 segundos ou menos |
|
modelo |
Diâmetro da porta |
Frequência operacional MÁXIMA |
Área da seção transversal do fluxo mm² (valor CV) |
|
4M210-06 |
Ingestão=G1/8 |
5 vezes/segundo |
14,0(0,78) |
|
4M220-06 |
Ingestão=G1/8 |
5 vezes/segundo |
14,0(0,78) |
|
4M210-08 |
Admissão = G1/4 Escape = G1/8 |
5 vezes/segundo |
16,0(0,89) |
|
4M220-08 |
Admissão = G1/4 Escape = G1/8 |
5 vezes/segundo |
16,0(0,89) |
|
4M310-08 |
Admissão=G3/8 Escape=G1/4 |
4/seg |
25,0(1,40) |
|
4M320-08 |
Admissão=G3/8 Escape=G1/4 |
4/seg |
25,0(1,40) |
|

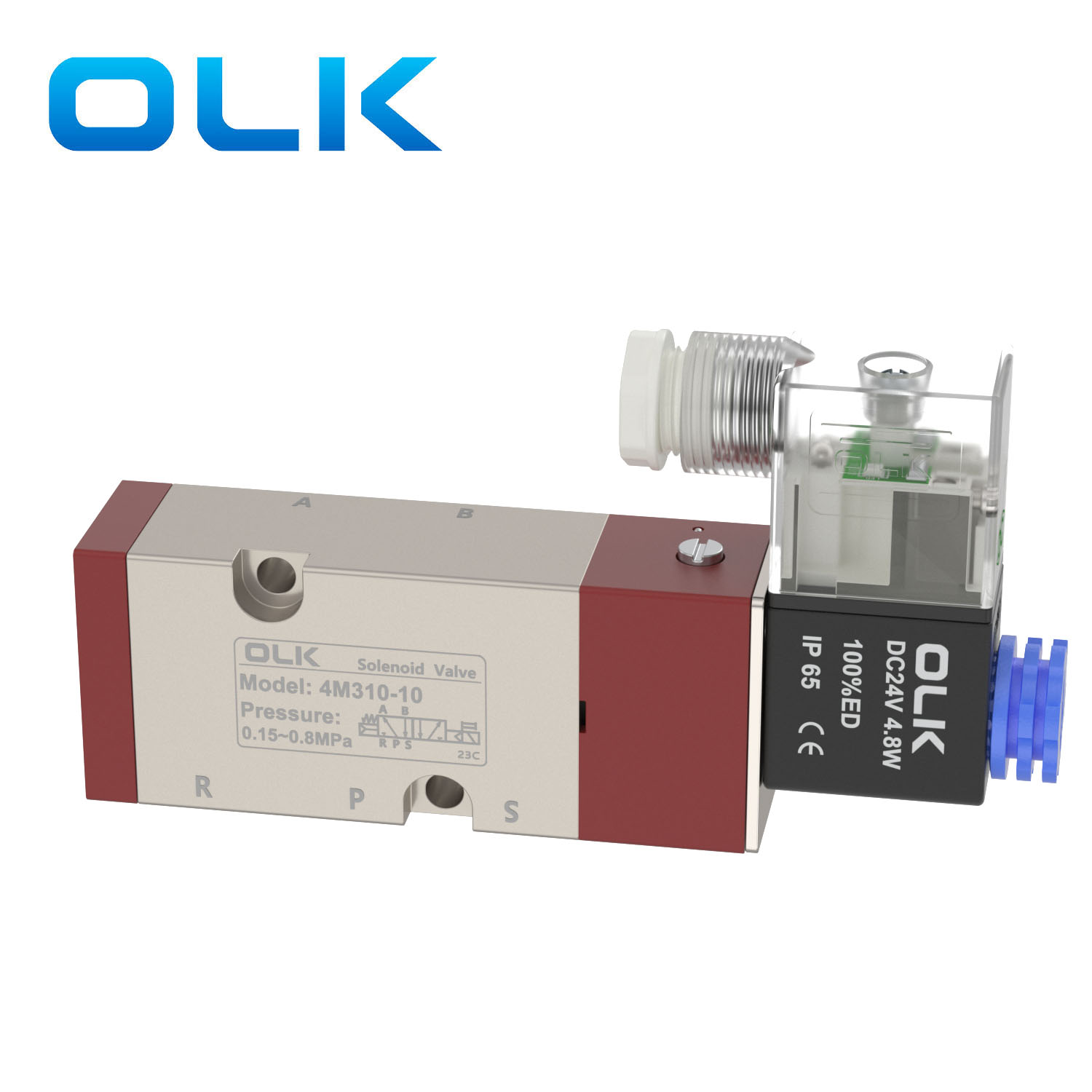

4M310-10 |
Ingestão=G1/4 |
4/seg |
30(1,68) |
|
4M320-10 |
Ingestão=G1/4 |
4/seg |
30(1,68) |
