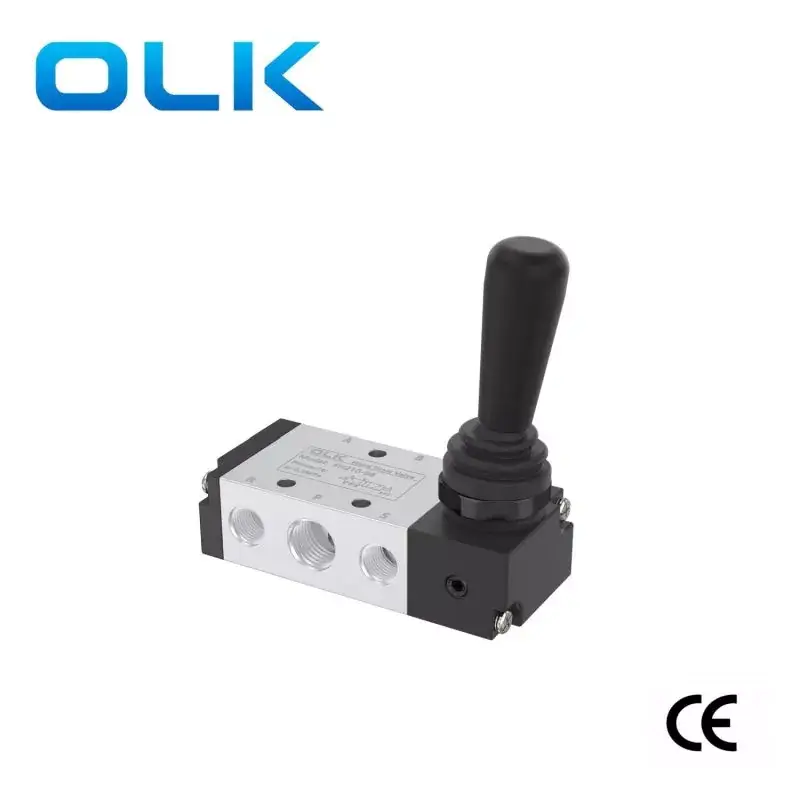

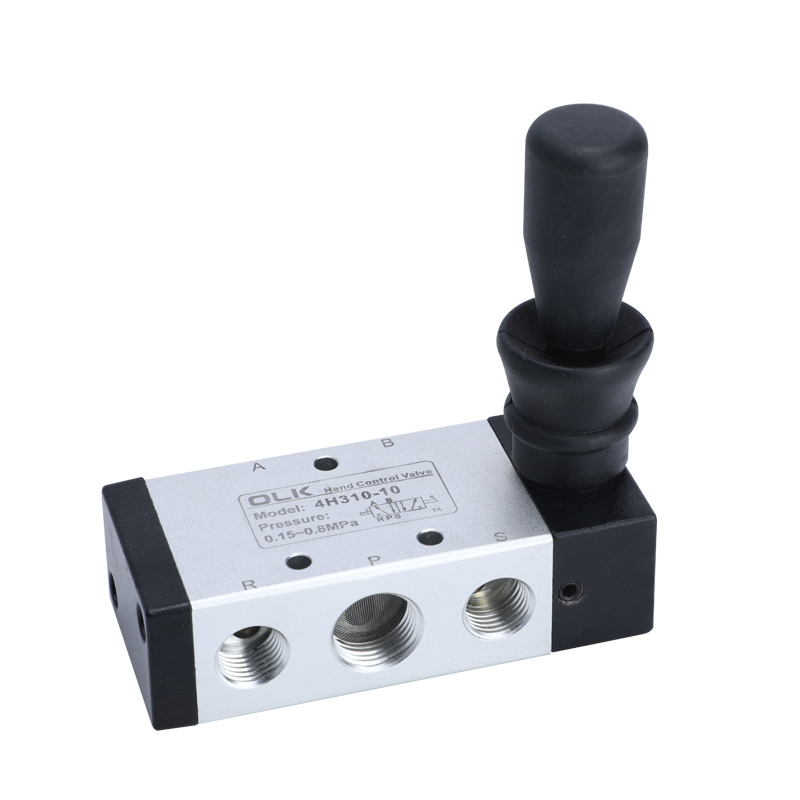

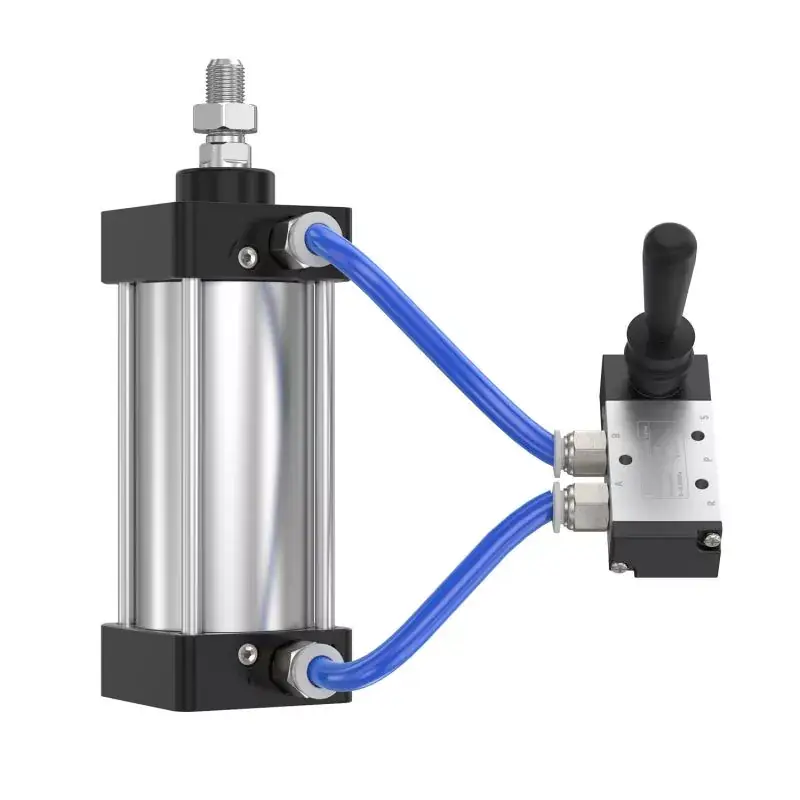

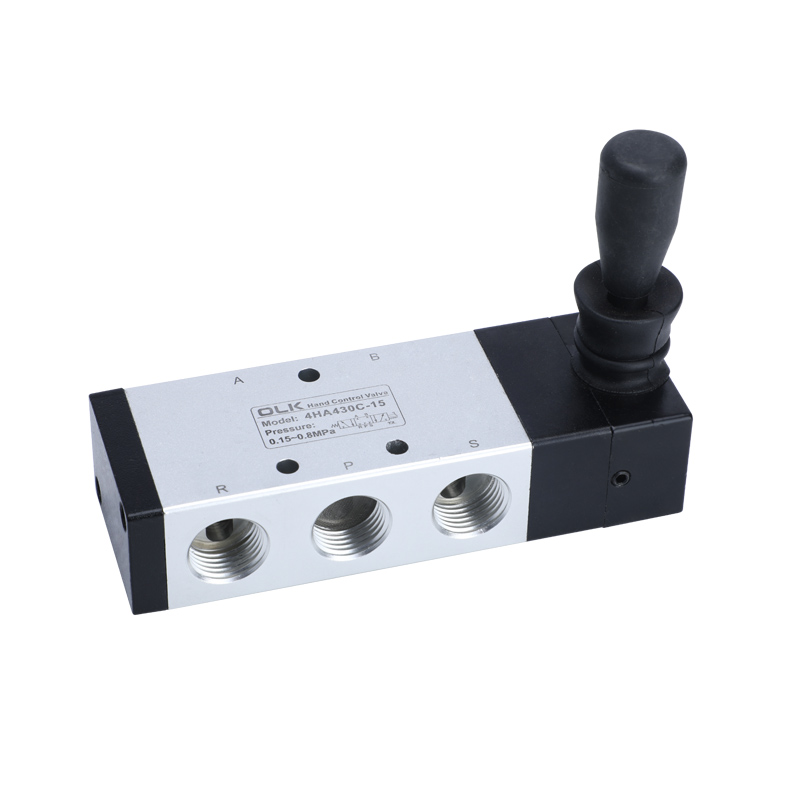

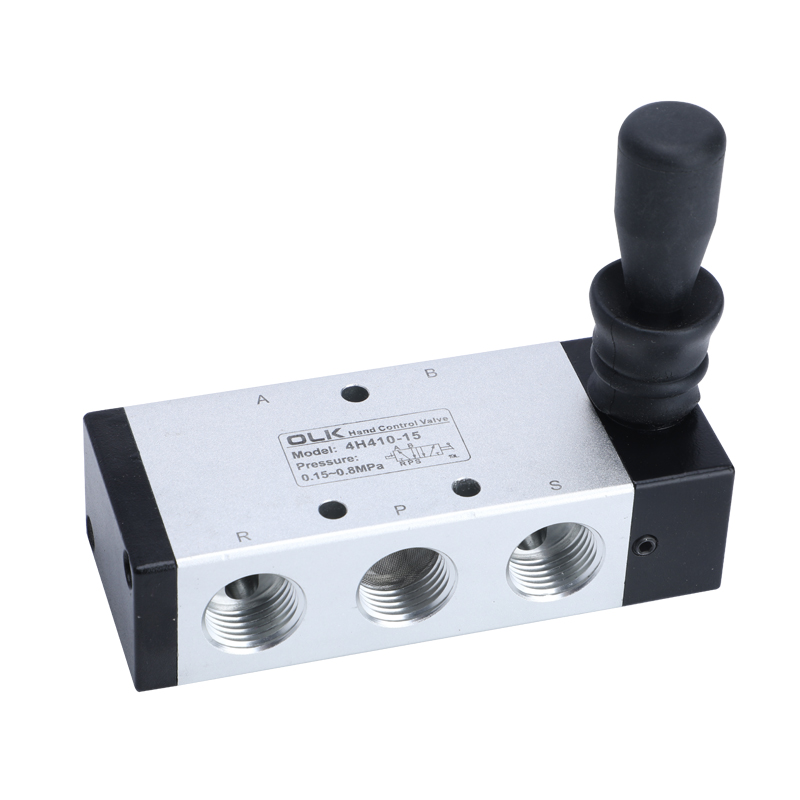

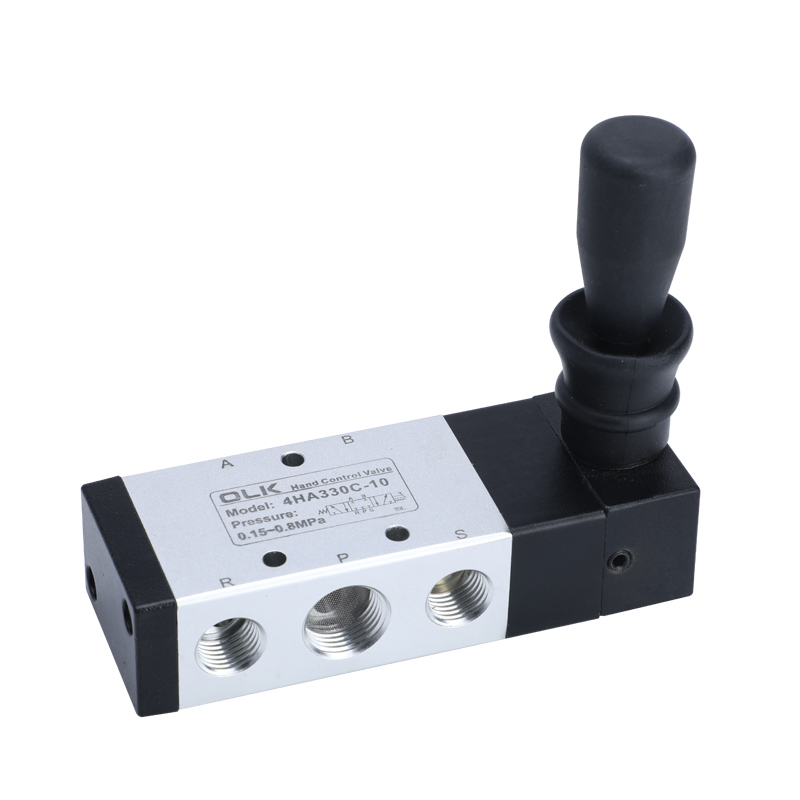

A válvula de alavanca de 5 vias Ouleikai (OLK) série 4H oferece operação simples e confiável, sem componentes de controle elétrico complexos, garantindo alta confiabilidade e adequação para cenários básicos de controle pneumático. Os usuários podem ajustar a direção do fluxo de gás operando a válvula manual de acordo com as necessidades reais.
Válvulas de alavanca da série 4HCenários aplicáveis: Aplicações de laboratório, como sistemas pneumáticos de laboratório, equipamentos de pesquisa, etc.
Notas: Se alguma anormalidade for encontrada durante o uso, como vazamento de gás ou travamento da válvula, pare de usar imediatamente e entre em contato com o pessoal de vendas da empresa OLK para serviço pós-venda.
SÍMBOLO:
Código de pedido
4H
2
30°C
08
MODELO:
CÓDIGO:
TIPO DE VÁLVULA:
TAMANHO DA PORTA:
4H: Válvula manual da válvula de alavanca de reinicialização manual
Série 2:200
Válvula 10:5/2 vias
Série 200:06:G1/8

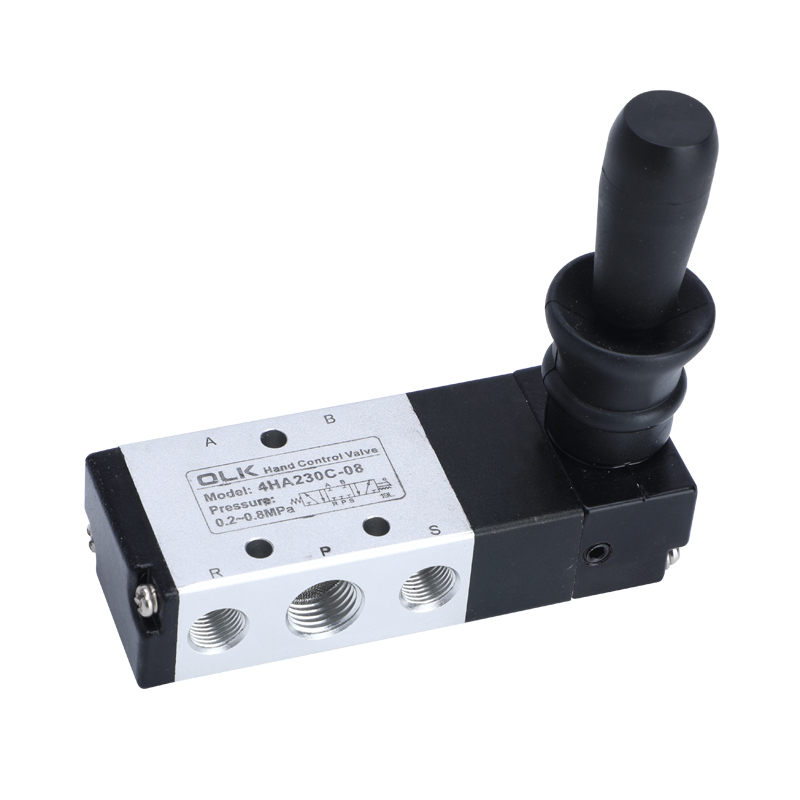

4HA: Válvula manual da válvula de alavanca de retorno por mola
Série 3:300
30C: 5/3 vias, centro fechado de 3 posições
Série 200:08:G1/4
30E: 5/3 vias, centro de exaustão de 3 posições
Série 300: 08: G1/8
30P: 5/3 vias, centro de pressão de 3 posições
Série 300: 10: G3/8
1. Operação manual, atuação suave, posicionamento preciso e confiável;
2. Estrutura tipo pistão, excelente vedação, tamanho compacto, leve, fácil instalação e desmontagem;
3. O furo interno é processado com uma técnica especial, resultando em baixa resistência ao atrito e longa vida útil;
4. Não há necessidade de lubrificação com óleo;
5. Funcionalidade de instalação do painel, instalação fácil e conveniente, atendendo às diversas necessidades do cliente.
1) A válvula manual de reinicialização manual de três posições e cinco portas emprega posicionamento de esfera de aço com mola, facilitando a comutação. Tenha cuidado para não aplicar força excessiva durante a operação, pois isso pode resultar em posições de controle incorretas e ações não intencionais.
2) Ao montar com painel, você pode remover ou reter o espaçador com base na situação específica.
3) Consulte o diagrama para diferentes abordagens de instalação.
Nota especial: Ao fixar o painel, considere a espessura da placa de montagem e o diâmetro do furo de montagem.
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Controle direto manual |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
Material do corpo |
liga de alumínio |
|
modelo |
Diâmetro da porta |
número de posições |
Área da seção transversal do fluxo mm² (valor CV) |
|

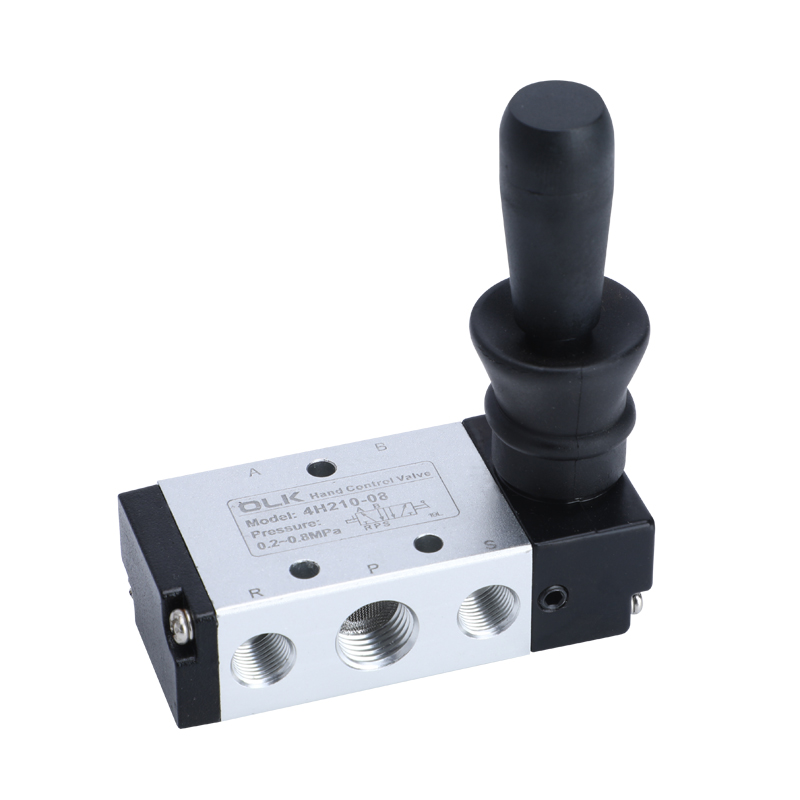

4H210-06 |
Entrada=saída=G1/8 |
2 posições 5 vias |
14,0(0,78) |
|
4H230C-06 |
Entrada=saída=G1/8 |
Três posições cinco vias |
12,0(0,67) |
|
4H230E-06 |
Entrada=saída=G1/8 |
Três posições cinco vias |
12,0(0,67) |
|
4H230P-06 |
Entrada=saída=G1/8 |
Três posições cinco vias |
12,0(0,67) |
|
4H210-08 |
Entrada=saída=G1/4 |
2 posições 5 vias |
16,0(0,89) |
|
4H230C-08 |
Entrada=saída=G1/4 |
Três posições cinco vias |
12,0(0,67) |
|
4H230E-08 |
Entrada=saída=G1/4 |
Três posições cinco vias |
12,0(0,67) |
|
4H230P-08 |
Entrada=saída=G1/4 |
Três posições cinco vias |
12,0(0,67) |
|
4H310-08 |
Entrada=saída=G1/4 |
2 posições 5 vias |
25,0(1,39) |
|
4H330C-08 |
Entrada=saída=G1/4 |
Três posições cinco vias |
18,0(1,00) |
|
4H330E-08 |
Entrada=saída=G1/4 |
Três posições cinco vias |
18,0(1,00) |
|
4H330P-08 |
Entrada=saída=G1/4 |
Três posições cinco vias |
18,0(1,00) |
|
4H310-10 |
Entrada=Saída=G3/8 Escape=G1/4 |
2 posições 5 vias |
30,0(1,67) |
|
4H330C-10 |
Entrada=Saída=G3/8 Escape=G1/4 |
Três posições cinco vias |
18,0(1,00) |
|
4H330E-10 |
Entrada=Saída=G3/8 Escape=G1/4 |
Três posições cinco vias |
18,0(1,00) |
|
4H330P-10 |
Entrada=Saída=G3/8 Escape=G1/4 |
Três posições cinco vias |
18,0(1,00) |
