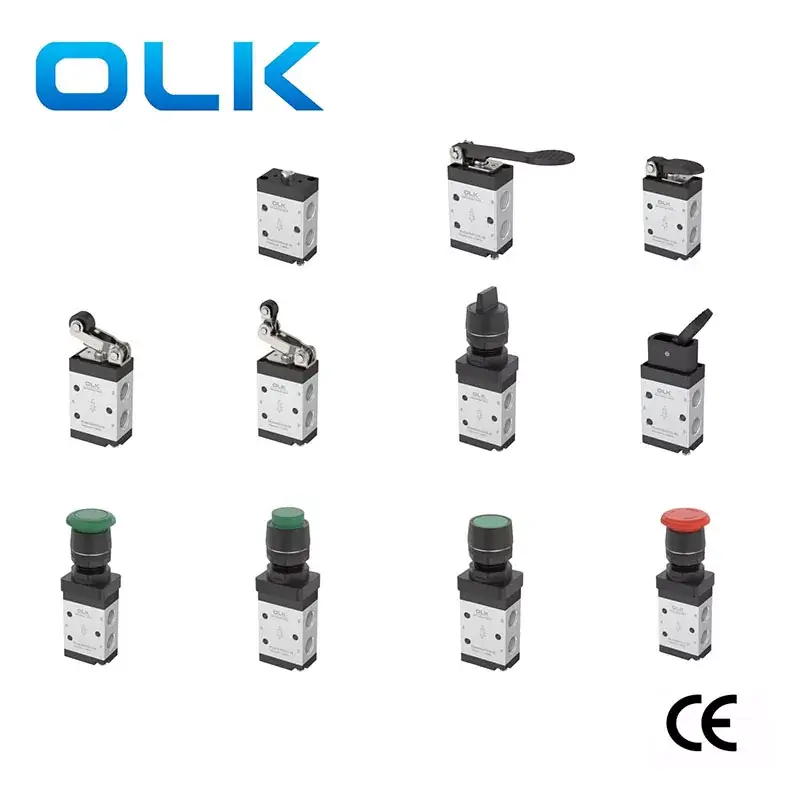

Válvula de controle de botão mecânica da série M3 3 vias

Model:M3B

Bem -vindo à válvula de controle de botões mecânicos de botão mecânica por atacado ou personalizada de nossa fábrica a qualquer momento. Forneceremos preços de desconto de fábrica para nossos produtos. OLK Pneumatic é válvulas de controle de botões mecânicos da série M3 de 3 vias fabricantes e fornecedores na China.

Enviar consulta Baixar PDF

Descrição do produto

A válvula mecânica de 3/2 de válvula mecânica do tipo Airtac, da série OULEIKAI, possui 2 estados operacionais e 3 seleções de caminhos. e linhas de embalagem.

Símbolo:

Código de Ording

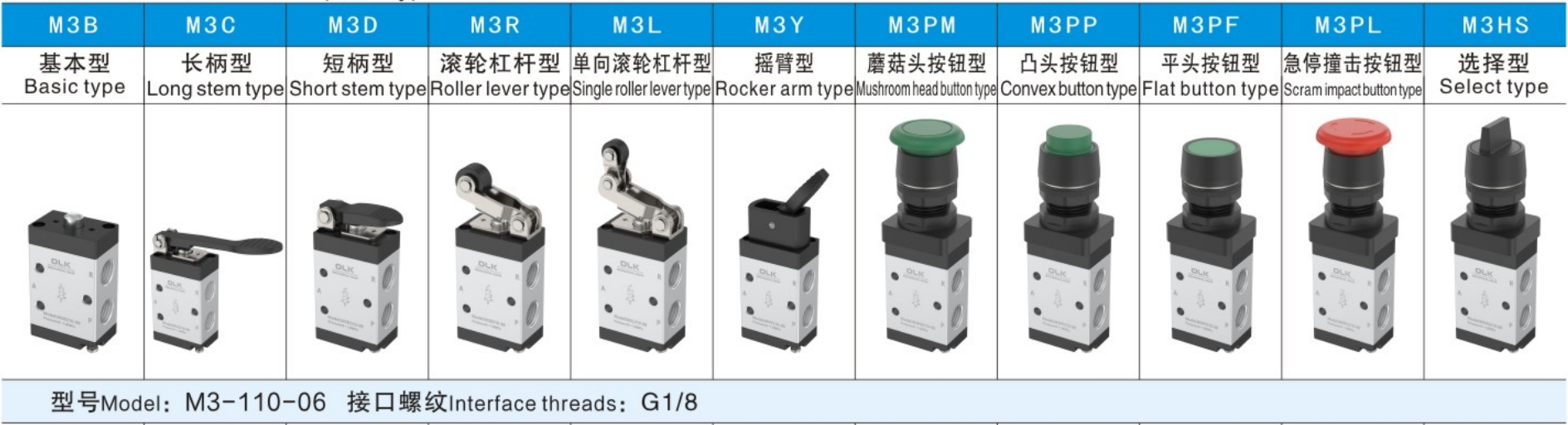

M3	PM	210	06	R
SÉRIE	Tipo de botão	código	Tamanho da porta	Cor do botão

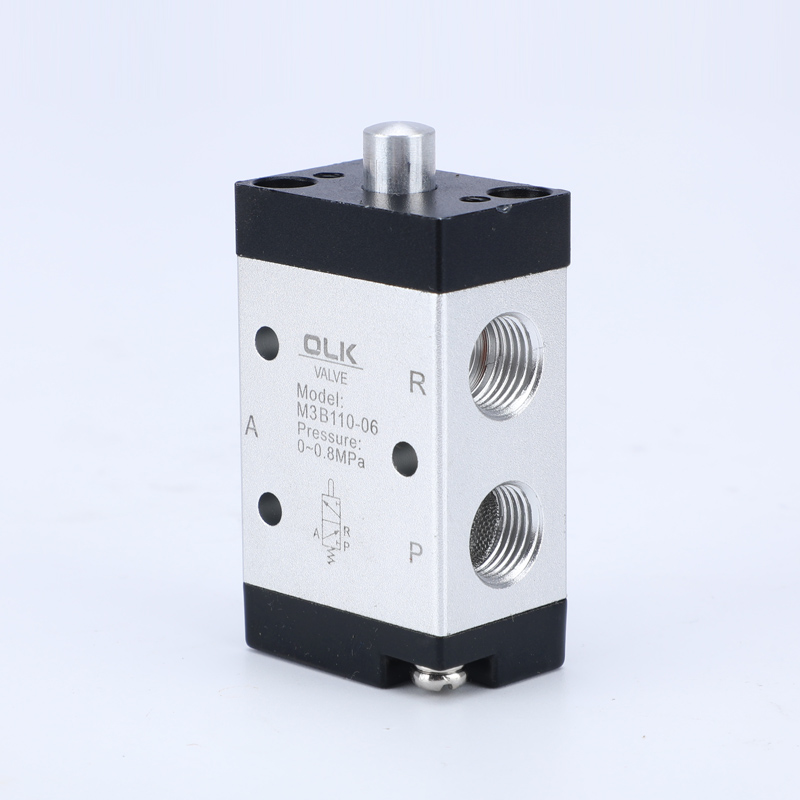

M3: MSERIES 2 Posição 3 Vias	B: Tipo básico (M3B)	110: 110 Série Single Control	100: 06: G1/8	PL: Vermelho

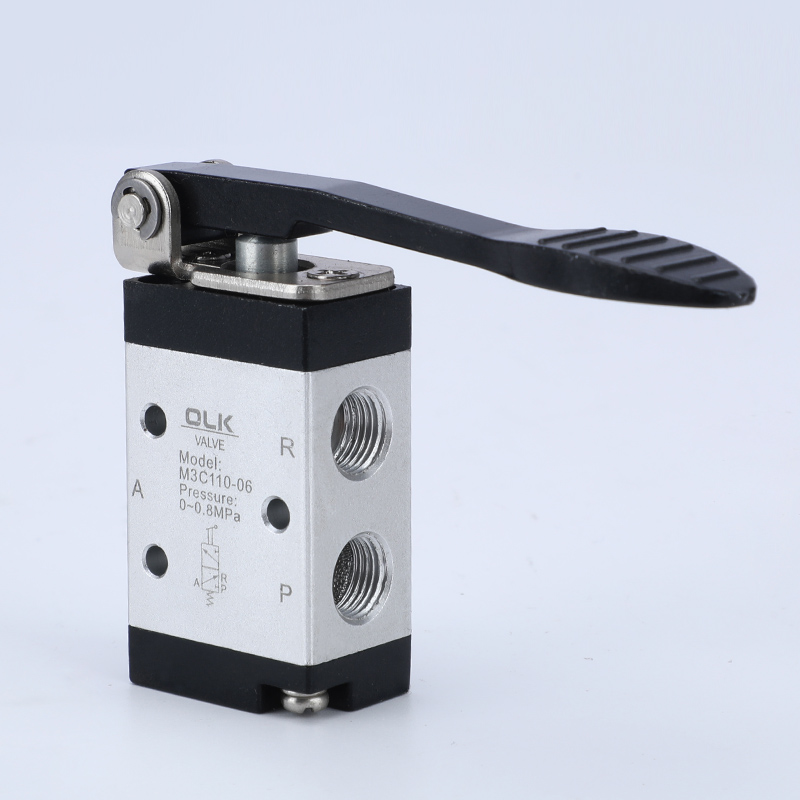

	C: Tipo de alça longa (M3C)	210: 210 Série Single Control	200: 06: G1/8	Pp/pf/pm/hs: preto verde vermelho

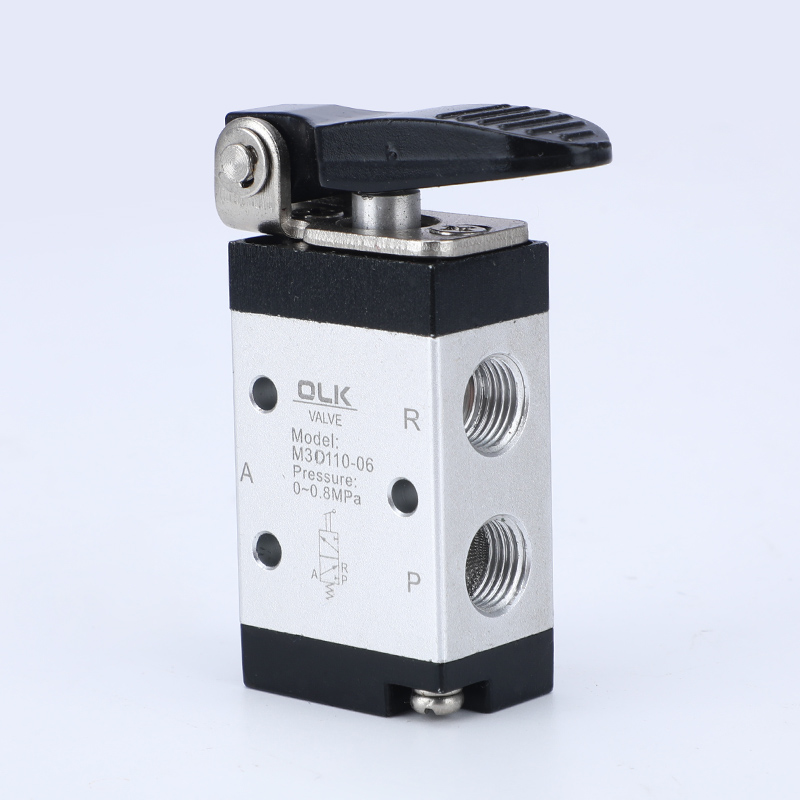

	D: Tipo de alça curta (M3D)		200: 08: G1/4

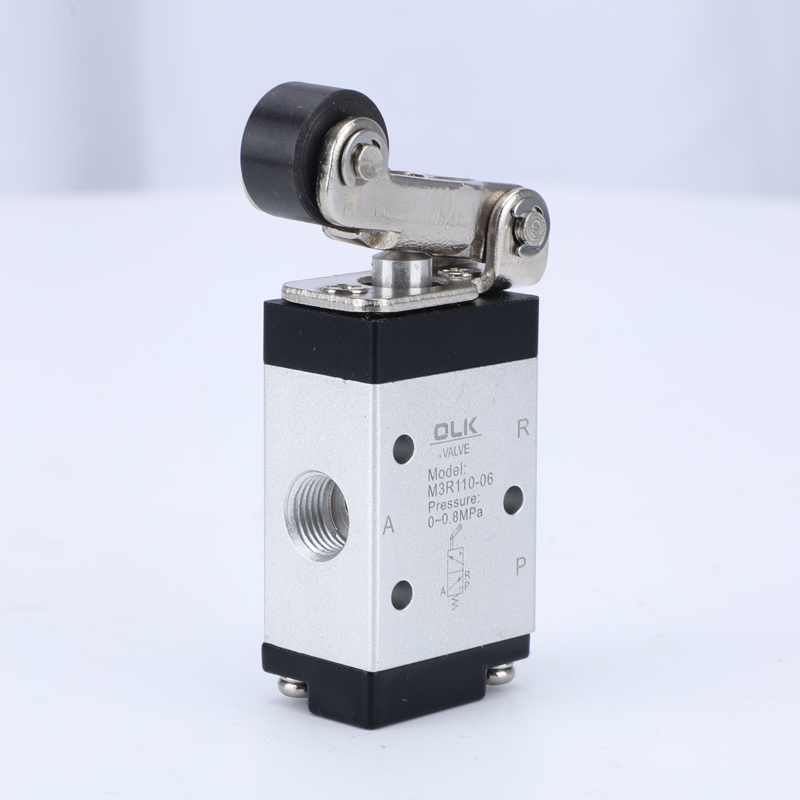

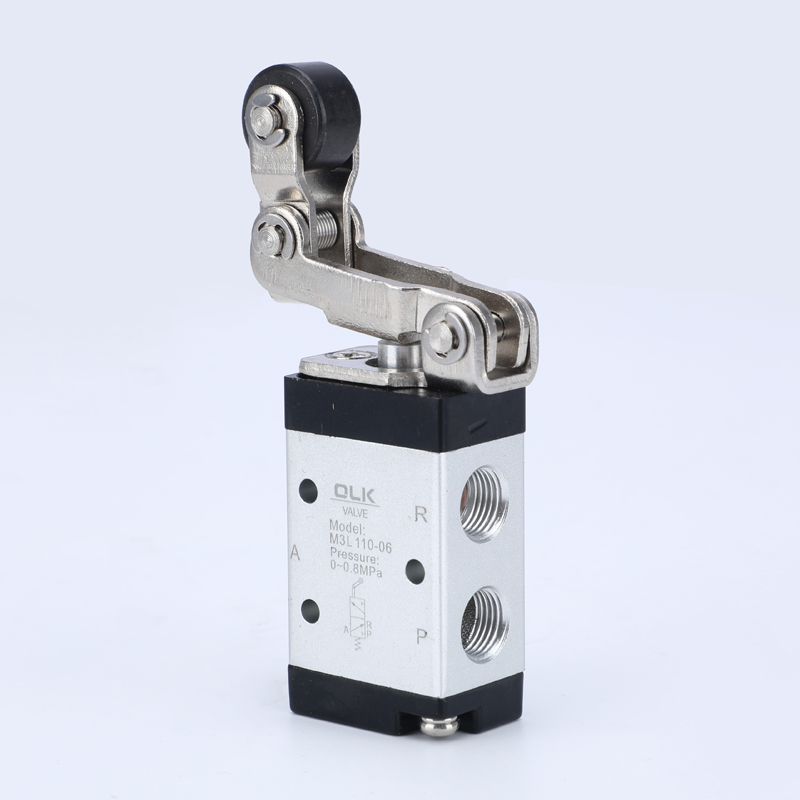

	R: Tipo de alavanca de rolo (M3R)
	L: Tipo de alavanca de rolo unidirecional (M3L)

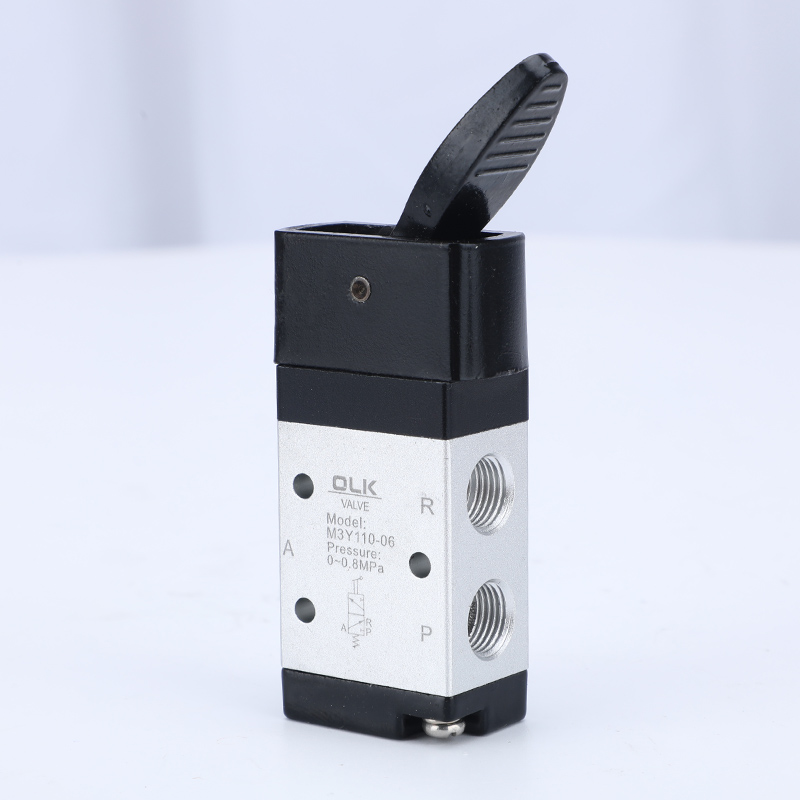

	Y: Tipo de braço do balancim (m3y)

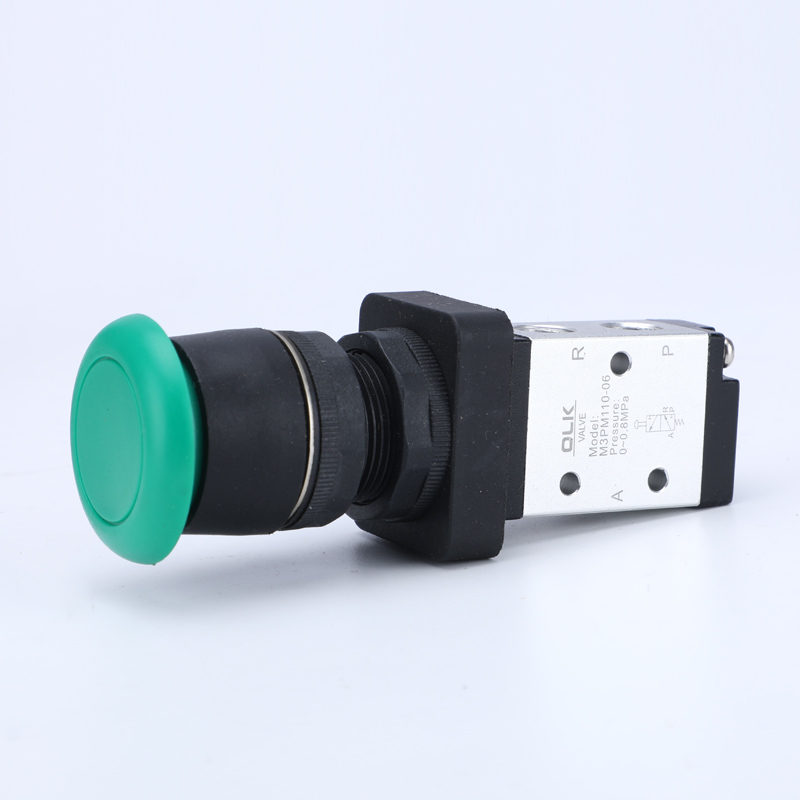

	PM: Tipo de botão da cabeça do cogumelo (M3pm)

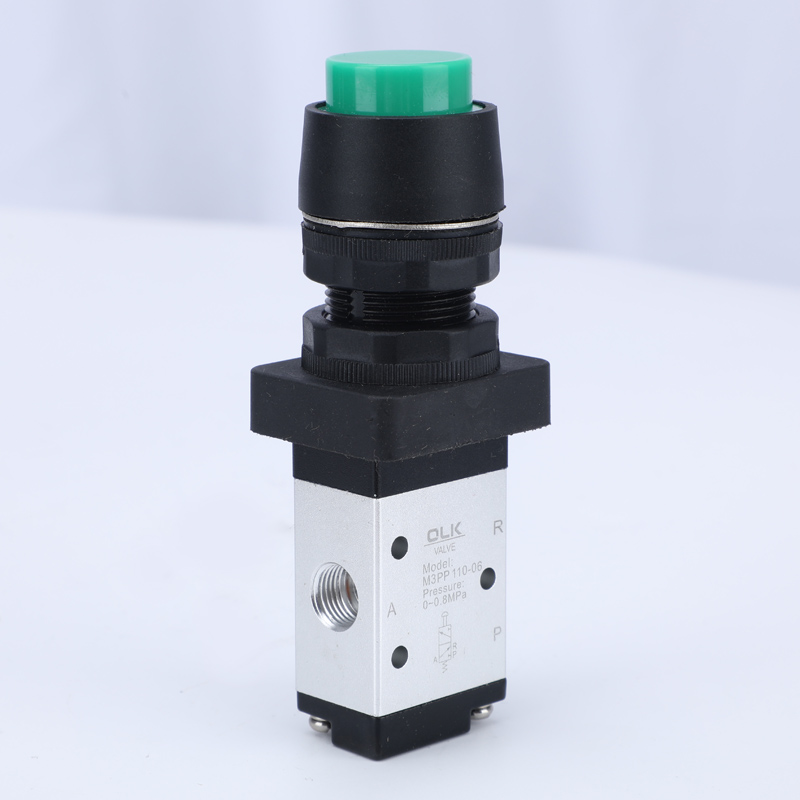

	PP: Tipo de botão da cabeça elevada (M3pp)

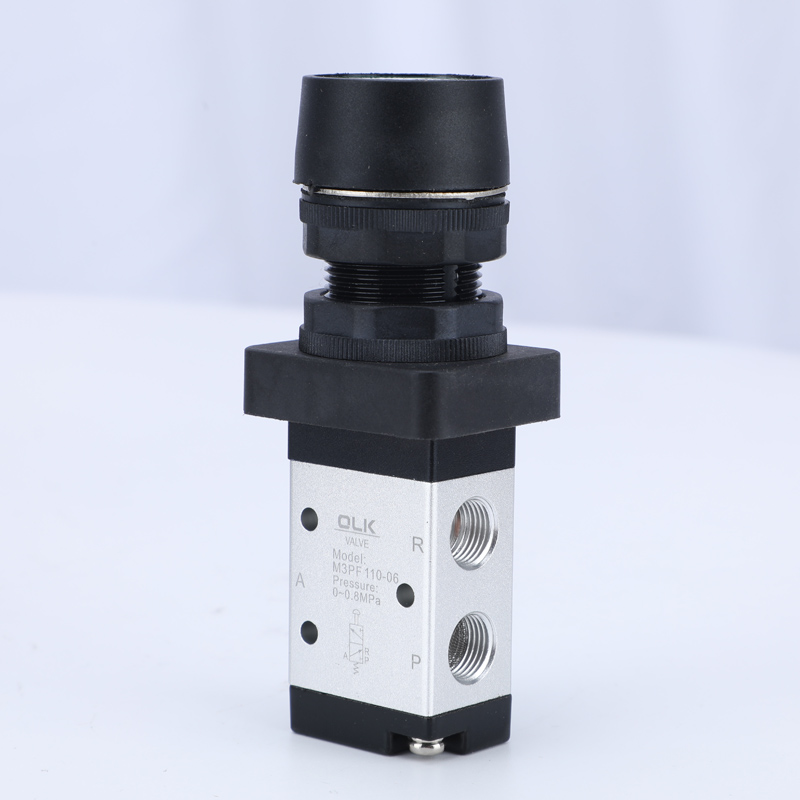

	PF: Tipo de botão de cabeça plana (m3pf)

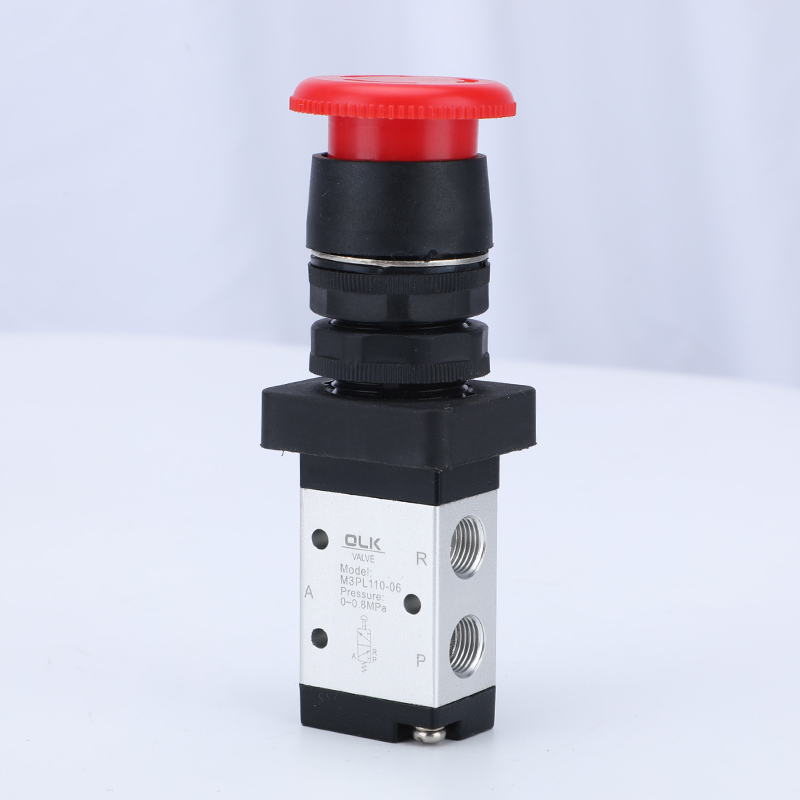

	PL: Tipo de botão de impacto de parada de emergência (M3PL)
	HS: Tipo de seletor (M3HS)

Série OULEIKAI M3 2/3 Válvulas de controle de botões mecânicos Características do produto

1. A porta de escape está localizada no corpo, facilitando a instalação de um silenciador para reduzir o ruído e a poluição.

2. As séries M3B, M3R e M3L requerem forças externas para a comutação fornecidas por mecanismos externos, adequados para detecção de posição ou interruptores de AVC.

3. As séries M3C, M3D, M3Y, M3PF, M3PM, M3PP e M3PLM3HS são operadas manualmente, com várias formas estruturais das cabeças de controle para uso conveniente sob diferentes condições.

4. Estrutura do tipo pistão, a força de controle não é afetada pela pressão de trabalho (isto é, sem pressão para trás), vedação interna do anel, excelente vedação e comutação flexível.

5. Não há necessidade de lubrificação por óleo.

6. Instalação e uso convenientes com a montagem de múltiplas posições.

7. As cabeças de controle das séries M3C, M3D, M3Y, M3R e M3L são feitas de material metálico para vida longa e maior confiabilidade.

Válvula de controle de botões mecânicos da série M3 3 Parâmetros gerais de maneira

Modelo

M3b

M3c

M3d

M3r

M3L

M3y

M3pm

M3pp

M3pf

M3pl

M3hs

Meio de trabalho

Ar （Filtrar através de uma tela de filtro de mais de 40μm)

Modo de ação

Controle externo tipo de ação direta

Tamanho da porta

05: M5; 06: G1/8; 08: G1/4

Área transversal eficaz

Mini

05: 2,5mm² （CV = 0,14）

110

06: 8,0 mm² （CV = 0,45）

210

06: 9.0mm² （CV = 0,5）; 0,8: 12,0 mm² （CV = 0,67）

Posição

3/2 porta

NÃO HÁ NECESSIDADE

Faixa de pressão

0-1.0MPA (0-145psi)

Pressão de prova

1.5MPa (215psi)

Pressão de Woking

‘-20-70 ℃

Material corporal

Liga de alumínio

Válvula de controle de botões mecânicos da série M3 3 Vias Instalação e Aplicação:

Precauções

1) A parte de controle é feita de plástico de engenharia e apenas a operação manual é permitida. Não use o impacto do metal para trocar a válvula.

2) As séries M3B, M3C, M3D, M3PM, M3PF e M3PP são redefinidas automaticamente. As válvulas manuais M3Y, M3HS e M3PL são redefinidas manualmente. Depois de pressionar o M3PL na posição do tesouro, o botão rotativo precisa ser girado para redefinir.

3) Preste atenção ao golpe de reversão. Quando qualquer força externa faz com que a válvula seja revertida, o curso básico de reversão não deve exceder o intervalo de acidente vascular cerebral especificado na tabela de traço de controle; caso contrário, causará danos ao corpo da válvula.

4) A válvula de rolo unidirecional M3L pode alternar apenas em uma direção (atingindo da direita para a esquerda). Impacto inválido na outra direção (curva da esquerda para a direita).

5) A combinação da cabeça de controle pode ser encomendada separadamente.
