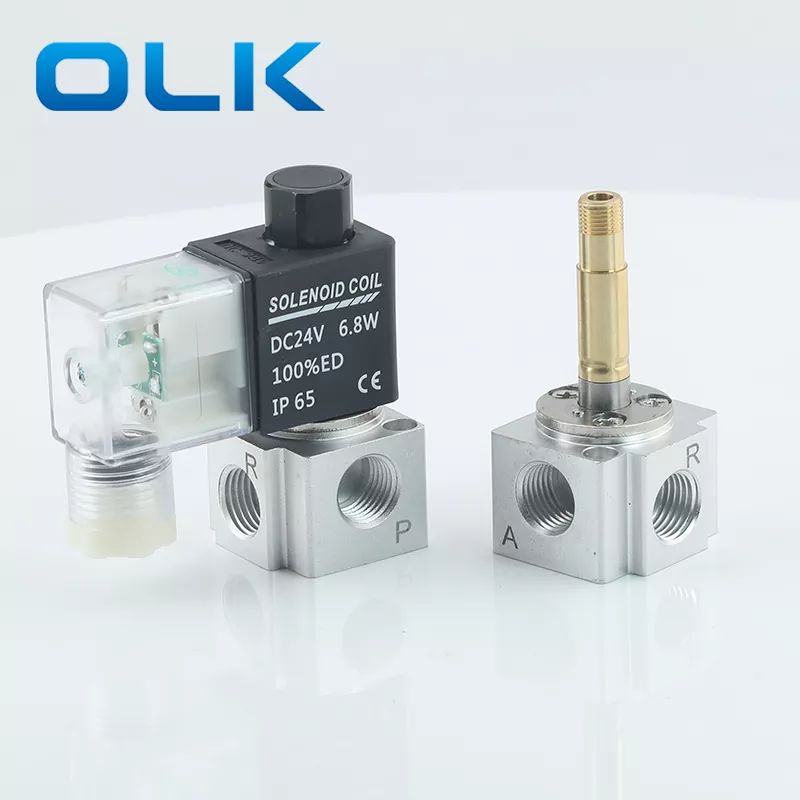

A válvula solenóide 3V2 é pequena, leve e fácil de instalar. Seu corpo é feito de alumínio resistente, que resiste à ferrugem e danos. A válvula usa uma bobina solenóide confiável com opções de alimentação DC12V, DC24V, AC110V ou AC220V.

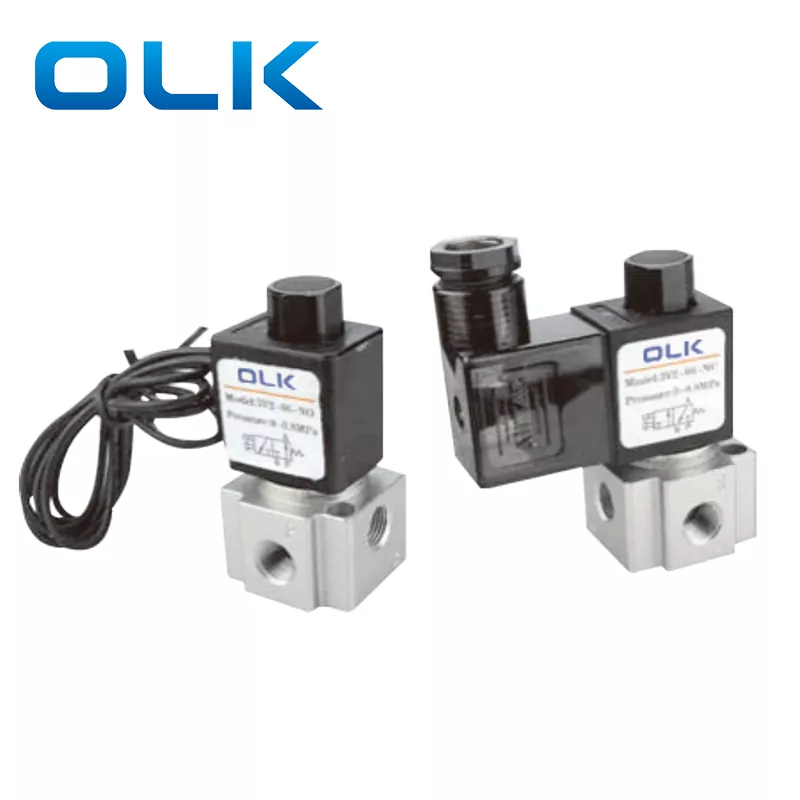

Esta válvula solenóide 3V2 da marca OLK funciona bem para controle de ar de fluxo médio. Ele muda rapidamente, consome pouca energia e dura muito tempo. Pode ser normalmente fechado (NF), normalmente aberto (NA) ou solenóide duplo. É frequentemente usado em linhas de automação, máquinas de embalagem, máquinas de impressão e máquinas de alimentos. Seu pequeno tamanho o torna perfeito para espaços apertados.
1.Estrutura de ação direta com comutação sensível.
A: 3V2:fluxo médio,terno para pequeno sistema de controle pneumático
3.Design de desligamento coaxial para boa vedação e grande fluxo.
4.Não é necessária lubrificação.
5.Equipado com uma substituição manual para fácil instalação e teste.
6. Várias opções de tensão padrão disponíveis.
|
Código de pedido |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Modelo |
Código |
|
Tamanho da porta |
Tipo de atuação |
Tensão padrão |
Entrada elétrica |

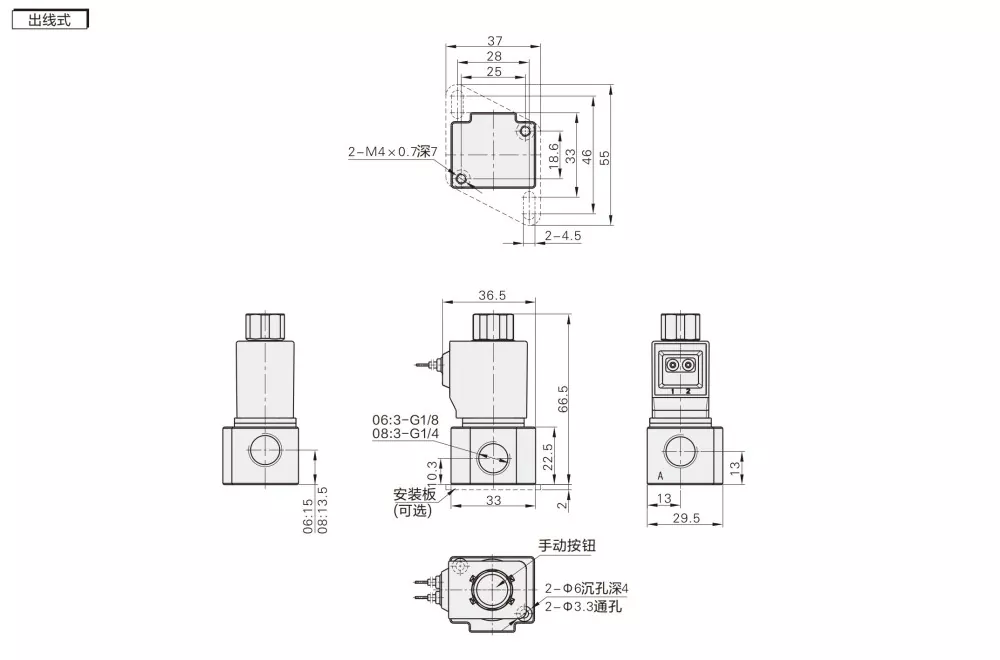

Tipo de linha |
|
|
3V:2 posições 3 vias |
Série 2:2 |
|
06:G1/8 |

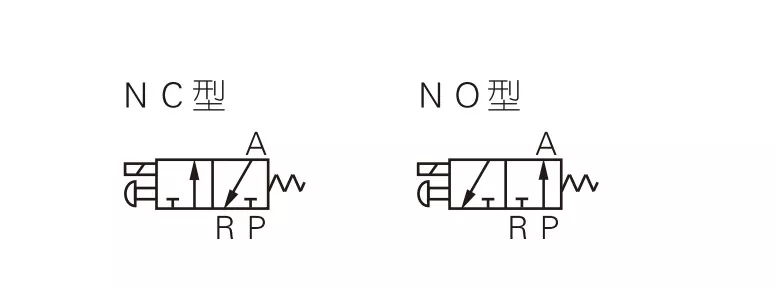

NC: normalmente fechado |
R: AC220V |
Em branco: SEU tipo |
Em branco:G |
|
|
|
|
|
08:G1/4 |
NÃO: normalmente aberto |
B: DC24V |
I: Tipo de linha |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Modelo |
3V206 |
3V208 |
|
Meio de trabalho |
Ar (filtrado por filtro de 40 μm ou superior) |
Ar (filtrado por filtro de 40 μm ou superior) |
|
Tipo de atuação |
Ação Direta |
|
|
Tamanho da porta |
G1/8 |
G1/4 |
|
Posição e caminho |
2 posições 3 vias |
|
|
Área Efetiva |
3,2 mm²(Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Lubrificação |
Não obrigatório |
|
|
Faixa de pressão operacional |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Pressão de prova |
1,5 MPa (215 psi) |
|
|
Temperatura operacional (℃) |
-20 ~ 70 |
|
|
Material do corpo |
Liga de alumínio |
|
|
Tensão padrão |
AC220V AC110 AC24V DC24V DC12V |
|
Faixa de tensão |
CA:±15% CC:±10% |
|
Consumo de energia |
CA:7VA CC:7,0W |
|
Classe de Proteção |
IP65(DIN40050) |
|
Grau de isolamento |
Nível B |
|
Tipo de conexão |

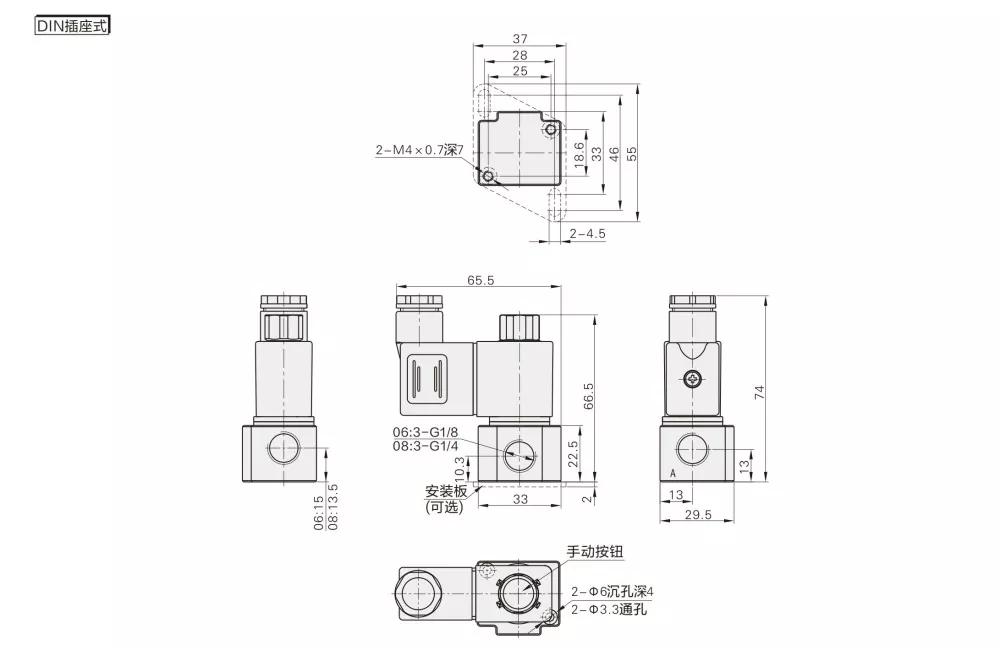

Tipo de plugue DIN/tipo de linha |
|
Tempo mínimo de excitação |
0,05 segundos |
|

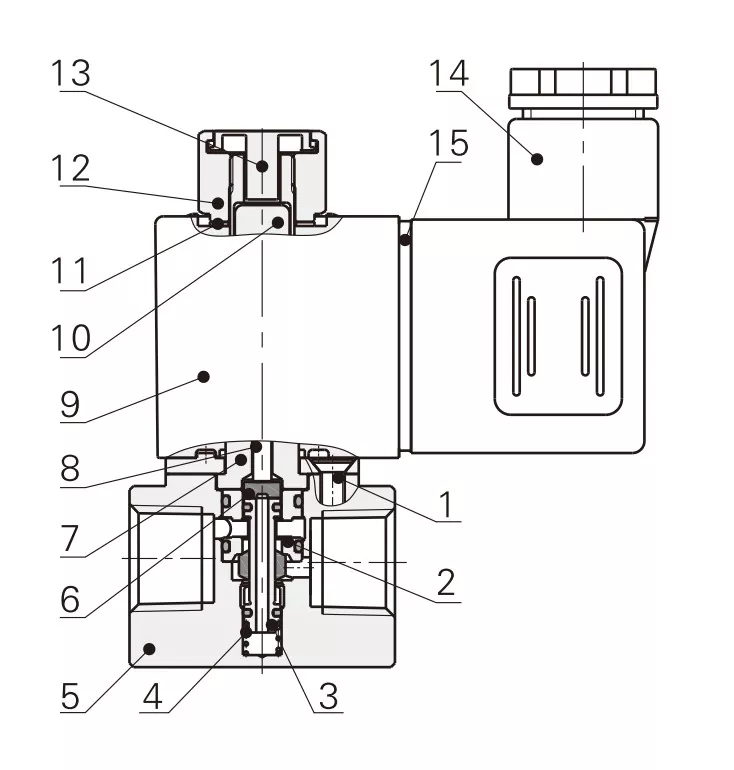

Não. |
Nome |
|
1 |
Parafuso escareado |
|
2 |
Manga espaçadora |
|
3 |
Montagem Central |
|
4 |
Primavera |
|
5 |
Corpo |
|
6 |
Junta |
|
7 |
Conjunto Solenóide |
|
8 |
Haste do êmbolo |
|
9 |
Bobina |
|
10 |
Núcleo de Ferro Móvel |
|
11 |
Arruela Fixa |
|
12 |
Porca Fixa |
|
13 |
Botão manual |
|
14 |
terminal |
|
15 |
Junta Terminal |
|
Item |
Faixa de tensão |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Meio de trabalho |
Ar |
Ar, Água, Óleo |
Ar |
Ar |
|
Estado inicial: |
NC |
NF/NÃO |
NÃO/NC |
NÃO/NC |
|
Tipo de atuação |
Ação Direta |
Ação Direta |
Ação Direta |
Ação Direta |
|
Tamanho da porta |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posição e caminho |
3 Porta 2 Posição |
2 Porta 2 Posição |
3 Porta 2 Posição |
3 Porta 2 Posição |
|
Lubrificação |
Não obrigatório |
Não obrigatório |
Não obrigatório |
Não obrigatório |
|
Pressão de Trabalho |
0–0,7MPa |
0–0,7MPa |
0–0,8MPa |
0–0,8MPa |
|
Pressão de prova |
1,2 MPa |
1,5MPa |
1,2 MPa |
1,2 MPa |
|
Tamanho do orifício |
φ1,2mm |
φ2,5mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(grande fluxo de ar) |
P: Qual é a principal diferença entre a válvula solenóide 3V2 e 3V3?
A: 3V2:fluxo médio,terno para pequeno sistema de controle pneumático
3V3: alto fluxo, adequado para vários cilindros ou aplicações de alto fluxo.
Diferença de estrutura: 3V3 tem corpo maior e pode suportar maior pressão e vazão.
P: Qual é o tamanho do orifício da válvula solenóide 3V2?
A: o tamanho do orifício da válvula 3V2-06 é 3,2 mm; o tamanho do orifício da válvula 3V2-06 é 3,4 mm
P: Quais produtos o OLK 3V2 pode substituir?
R: OLK 3V2 pode substituir as válvulas solenóides da série AIRTAC 3V2 com a mesma função e especificações semelhantes.
