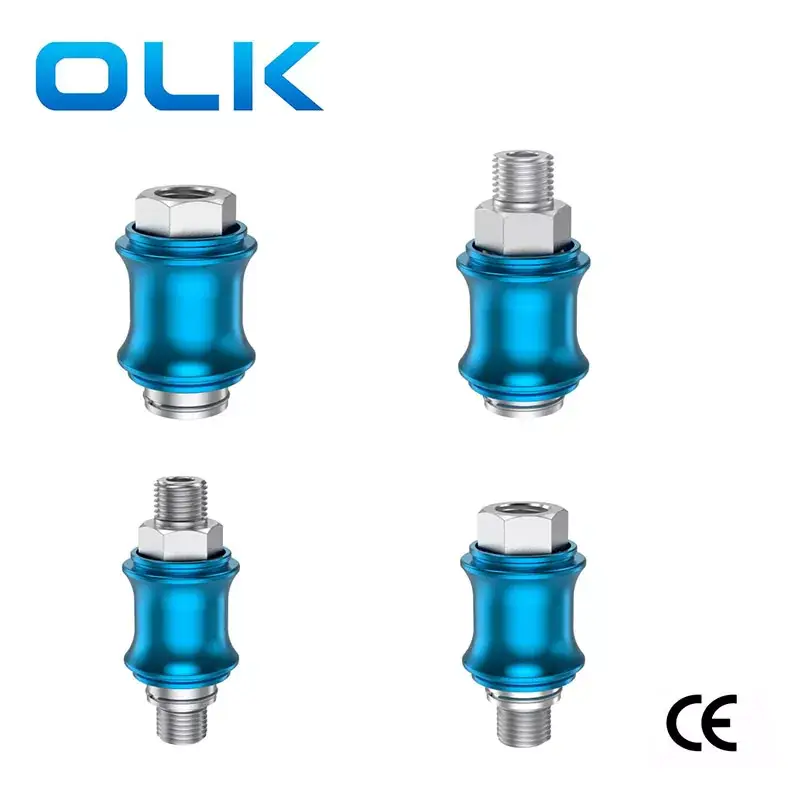

Válvula de lâmina manual da série HSV 3 vias

Model:HSV-08

Como um fabricante profissional da válvula de lesão manual HSV da série HSV, você pode ter certeza de comprar as válvulas de slide de 2/3 da série HSV em nossa fábrica e o OLK oferecerá o melhor serviço pós-venda e entrega oportuna.

Enviar consulta

Descrição do produto

OLK Como fabricante profissional, gostaríamos de fornecer a você válvula de deslizamento manual HSV de alta qualidade. As válvulas deslizantes da série HSV de 2/3 da série OULEIKAI (OULEIKAI (OLK) operam manualmente para comutação. Eles apresentam uma estrutura simples sem componentes complexos de controle elétrico, oferecendo operação manual flexível e boa vedação. Com várias conexões internas e externas de encadeamento disponíveis, elas são adequadas para uso em diferentes sistemas de tubulação. O tamanho compacto da válvula de lâmina manual HSV permite facilitar a instalação, tornando -a adequada para cenários com espaço limitado.

As válvulas deslizantes de manipulação da série HSV 2/3 têm uma ampla gama de aplicações, cobrindo vários campos industriais e civis, como abastecimento de água, indústria química, petroquímicos, geração de energia, aviação etc. Eles são comumente usados na produção industrial para controlar os tubulações líquidas ou de gás, como regulação do fluxo, corte de fluido ou mudança de fluxo.

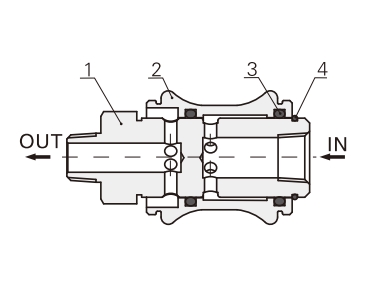

Válvula de deslizamento manual da série olk hsvsímbolo:

Código de pedido
HSV	-	08	Ss
Modelo:		Tamanho da porta:	Tipo de montagem:	Tipo de thread:
HSV: válvula de deslizamento manual		06: 1/8	Em branco: padrão	Em branco: Pt

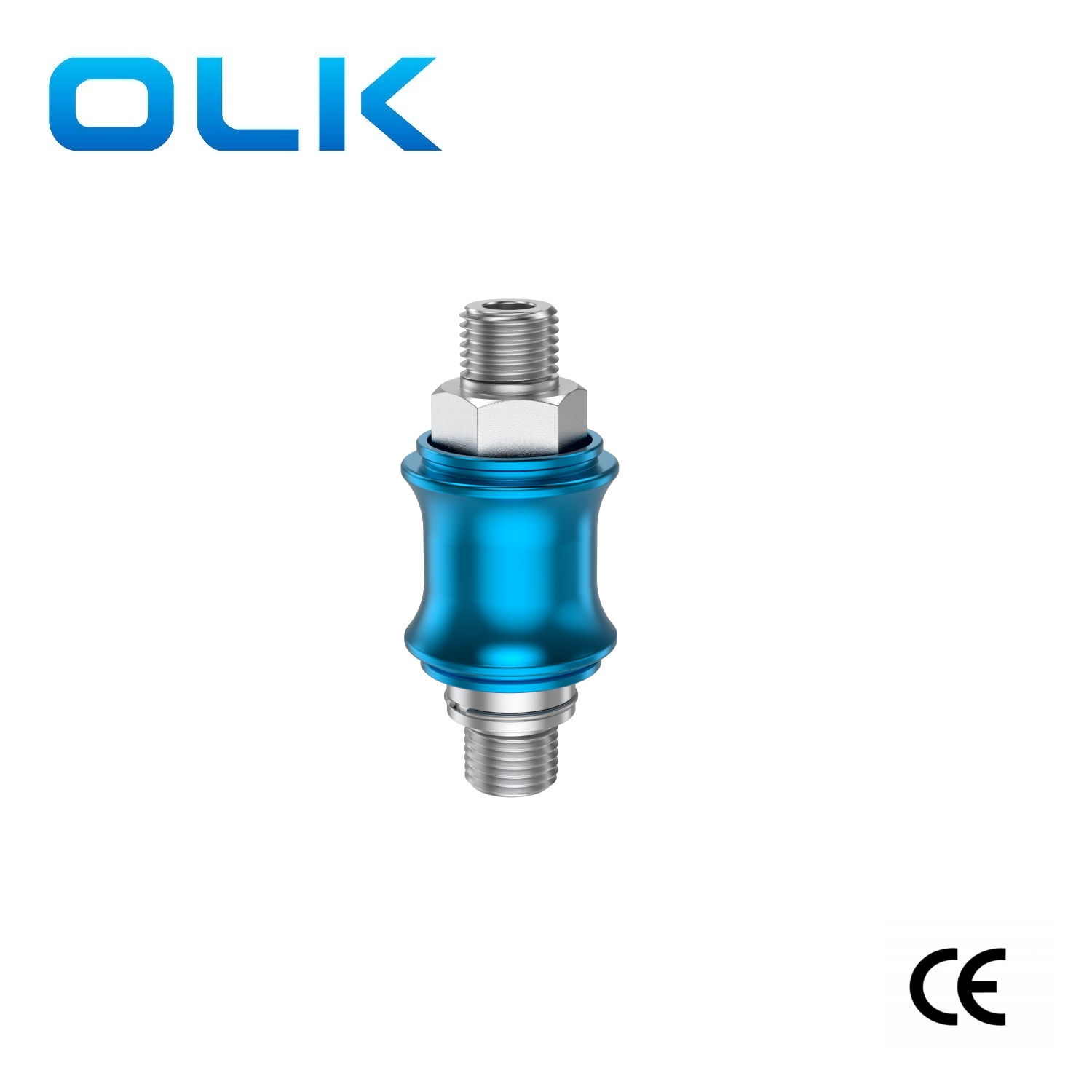

		08: 1/4	SS: Double masculino	G: g

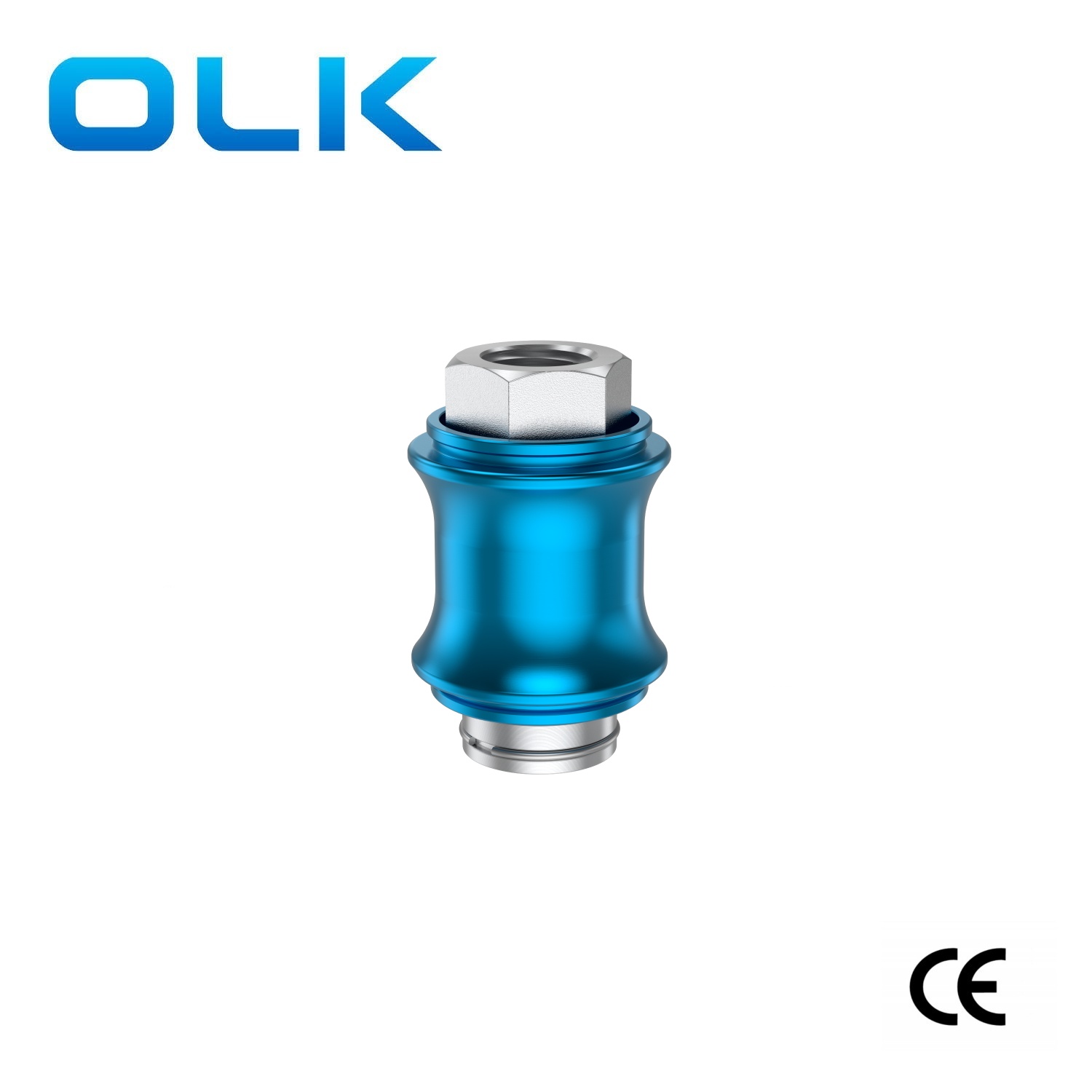

		10: 3/8	FF: Double feminino	T: NPT

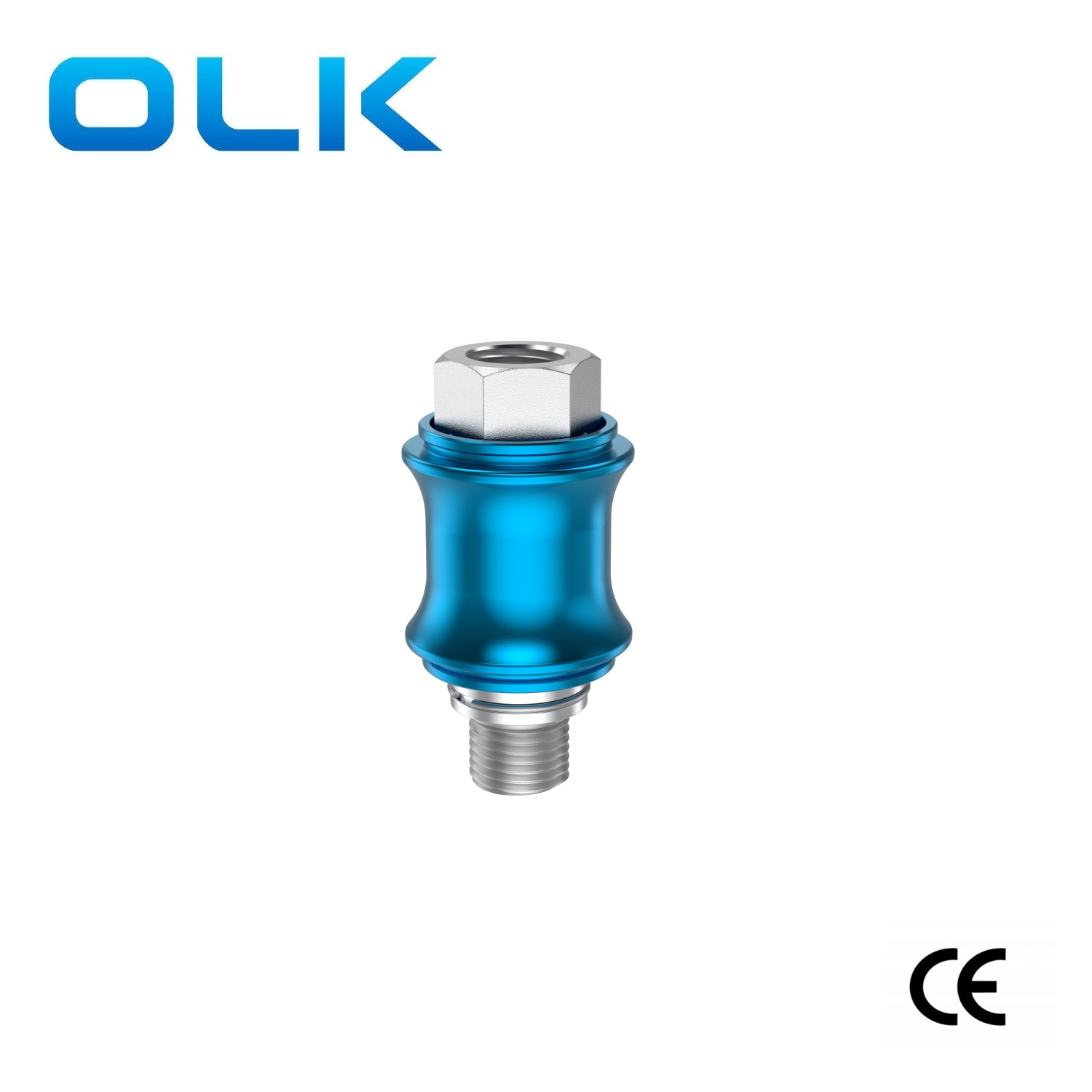

		15: 1/2	SF: fios masculinos e femininos
		20: 3/4
		25: 1

Válvula de deslizamento manual da série OLK HSV de 3 vias características do produto

Recursos do produto:

1.Used para ativar e desativar a pressão do ar para dispositivos pneumáticos.

2. Quando o ar é interrompido, descarrega a pressão residual da saída, que garante a segurança na reparação ou ajuste o código dos dispositivos conectados.

3. Múltiplas opções de conexão interna e externa de roscas, adequadas para vários sistemas de tubulação:

4. Mudança suave com excelente feedback tátil.

5. Grande área de fluxo eficaz.

6. A superfície anodizada dura na bobina e o tratamento anodizado na superfície do corpo da válvula, mantendo a vibração da cor por um período prolongado.

Válvula de lâmina manual da série HSV 3 vias Parâmetros gerais

meio de trabalho	Ar (filtrado através de um filtro acima de 40μm)
Ação	Ação direta manual
número de posições	Duas posições três maneiras
lubrificante	desnecessário
Faixa de pressão de trabalho MPA (PSI)	0∼1.0 (~ 145)
Resistência à pressão garantida	1.5MPa (215psi)
Temperatura de trabalho ° c	-20∼70
Material corporal	liga de alumínio

Válvula de lâmina manual da série HSV 3 Parâmetros diferentes

modelo	Diâmetro da porta	Área de seção transversal mm² (valor do CV)
HSV06	G1/8	12.0 (0,67)
HSV08	G1/4	40.0 (2.20)
HSV10	G3/8	60.0 (3,50)
HSV15	G1/2	140.0 (7,80)
HSV20	G3/4	250.0 (13,80)
HSV25	G1	392.0 (21.78)

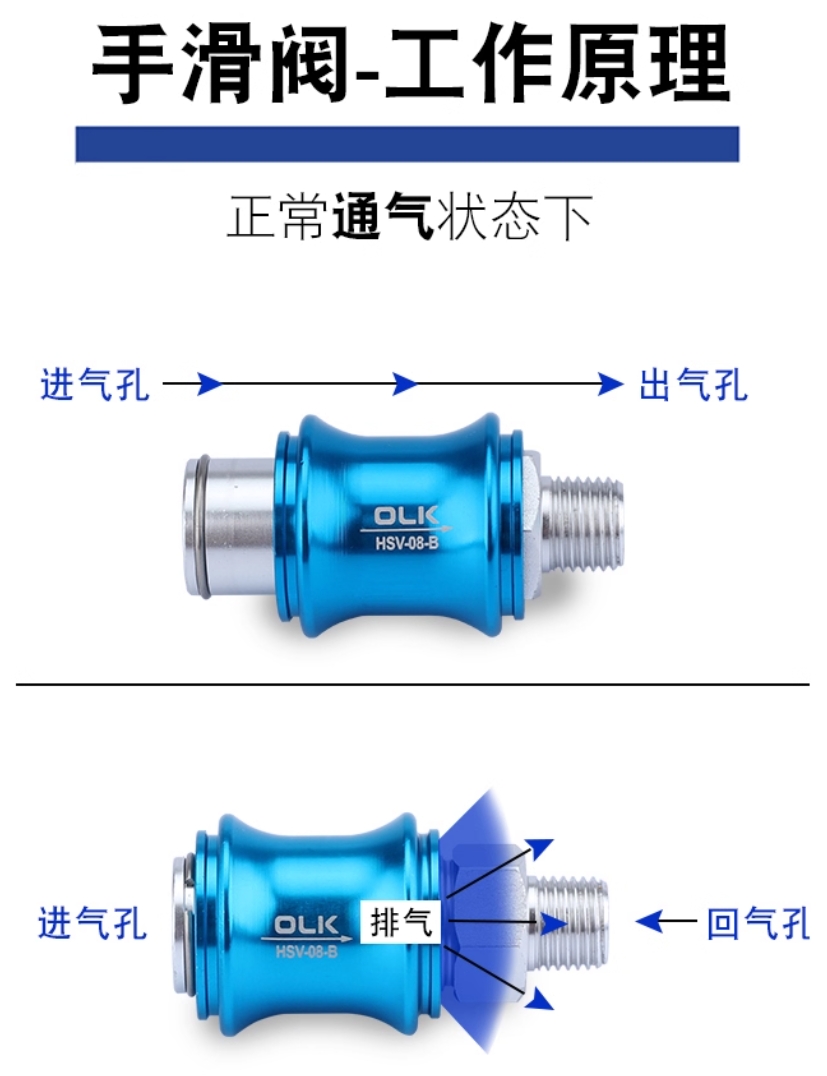

Princípio operacional da válvula de lâmina manual:

Perguntas frequentes:

1. Quais são as especificações da válvula de lâmina manual da série HSV?

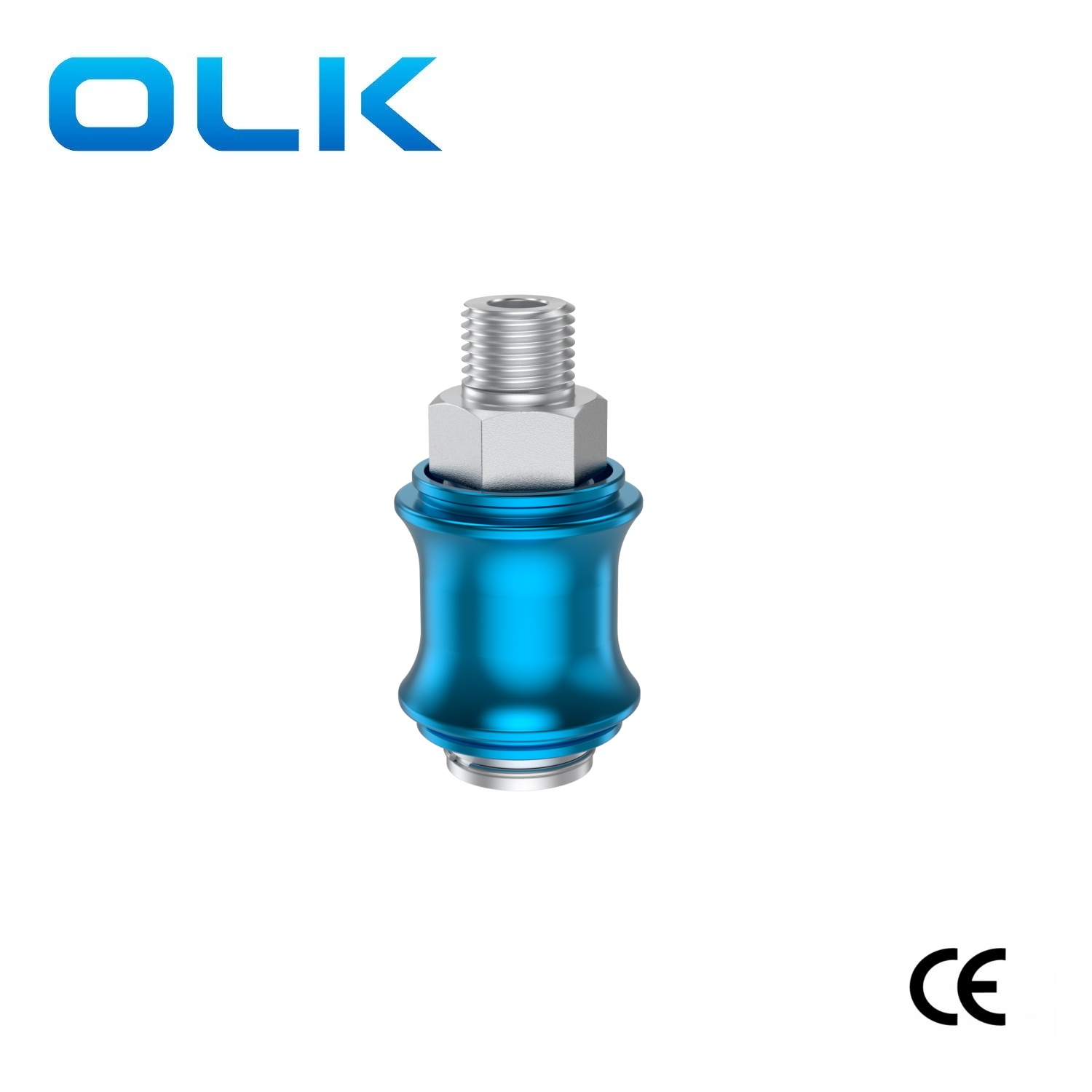

Quatro especificações, respectivamente, tipo B, SF -External e Tipo de dente interno, tipo de dente interno, tipo de dente externo SS e um estilo de travamento exclusivo da empresa pneumática OLK.

2. pode ser usado a válvula de lâmina de mão no vácuo?

A própria válvula de lâmina manual tem a função de alívio de pressão e o anel de vedação é uma vedação do anel de O. O modo de ação é manual, que não é afetado pela pressão. Às vezes, pode ser usado no otário a vácuo, mas seu desempenho de vedação é projetado de acordo com a pressão positiva. O vazamento gerado é tolerável para sua pressão de uso. Na aplicação de vácuo, na situação de grande sucção ou fluxo grande, e o suprimento de gás é contínuo, porque é barato e fácil de operar, pode ser usado de fato, mas para alguns pequenos geradores de vácuo de fluxo ou detecção de vácuo e outras ocasiões com altos requisitos de vedação, não pode ser usado.
