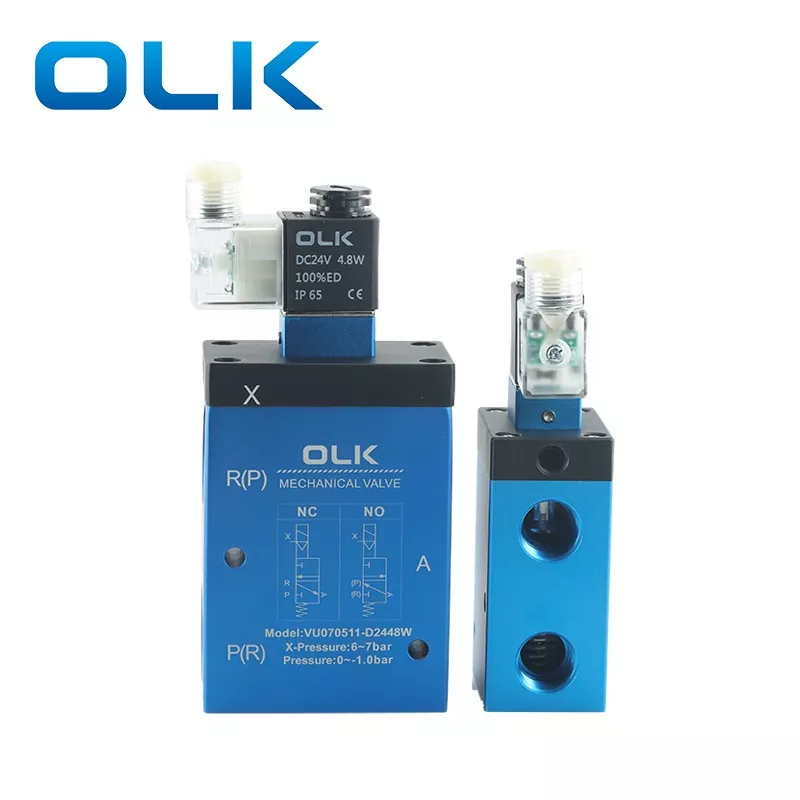

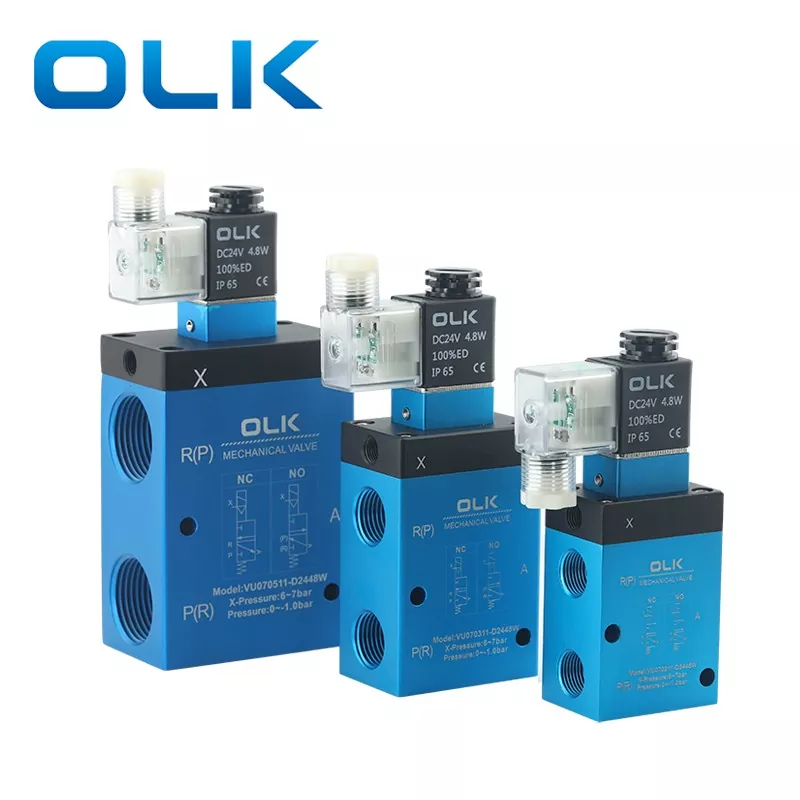

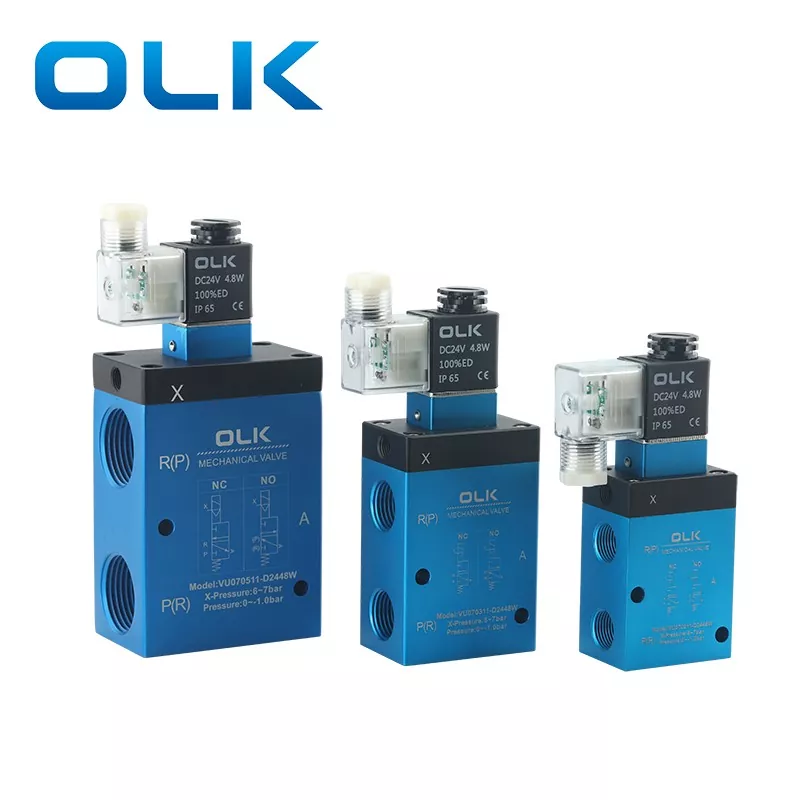

Válvula solenóide de vácuo VU07 de 3 vias

A válvula solenóide de vácuo VU07 de 3 vias está disponível com controle piloto interno ou externo. O corpo da válvula é feito de liga de alumínio com um diâmetro azul e projetado com um grande diâmetro para alta capacidade de fluxo.

É adequado para operação sob vácuo (–100 kPa) e também para baixa pressão positiva (0–0,5 MPa).

Os tamanhos da porta rosqueada (P,A,R) estão disponíveis em G3/8, G1/2 e G1, com a porta de ar comprimido (X) em G1/8.

Principais aplicações

A válvula solenóide de vácuo de 3 vias é usada principalmente em: Unidades de potência de vácuo, paletizadores de sucção, robôs, alimentadores, dispositivos de abertura de sacos. E outras aplicações que requerem alternância rápida entre sucção a vácuo e atmosfera, permitindo rápida recuperação à pressão atmosférica.

Válvula solenóide de vácuo VU07 de 3 vias  Características:

·Grande capacidade de fluxo

·Adequado para uso em vácuo e baixa pressão (vácuo: –100 kPa, baixa pressão: 0–0,5 MPa)

·Disponível nos tipos Normalmente Fechado (NC) e Normalmente Aberto (NA)

· Piloto interno opcional ou controle de piloto externo

Válvula solenóide de vácuo VU07 Símbolo de 3 vias

Perguntas frequentes:

Qual é o tamanho da rosca da válvula de vácuo VU07?

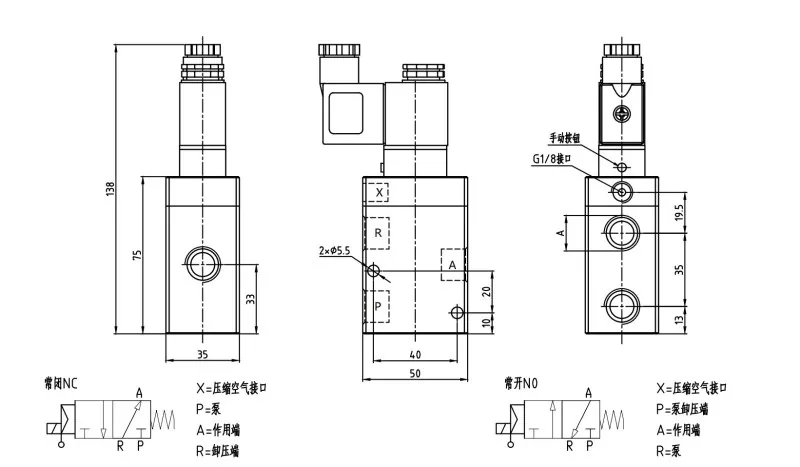

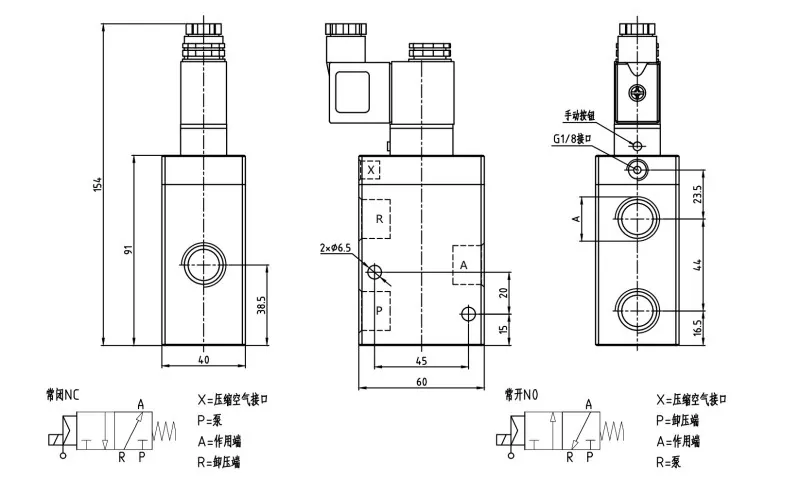

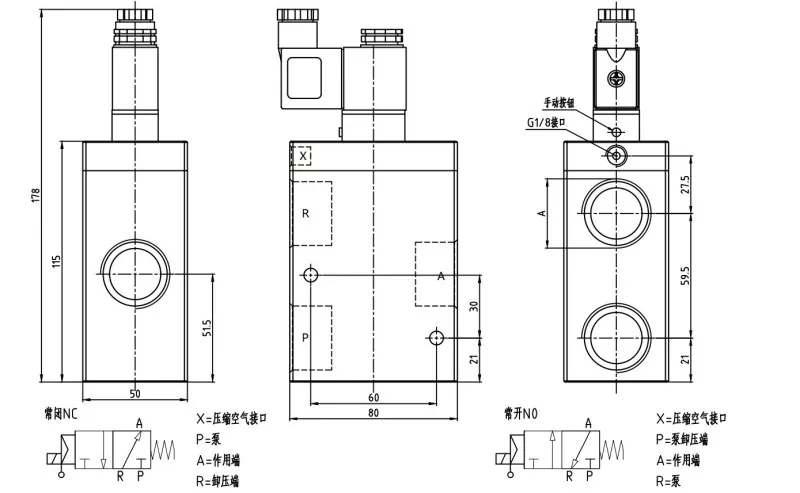

VU0702: G3/8; VU0703: G1/2; VU0705: G1

Quais tensões estão disponíveis para a válvula solenóide de vácuo VU?

A válvula solenóide de vácuo VU está disponível em DC24V 4,8W e AC220V 6VA.

Qual é o tamanho da porta de ar comprimido na válvula VU?

Todas as portas de ar comprimido são G1/8.

O que significa a unidade de taxa de vazamento "Torr·L/s"?

"Torr·L/s" é uma unidade comum para medição de taxa de vazamento em sistemas de alto vácuo ou ultra-alto vácuo.

Torr: uma unidade de pressão (1 Torr ≈ 133,3 Pa)

L: litro (unidade de volume)

s: segundo (unidade de tempo)

Assim, “Torr·L/s” indica a quantidade de gás (em Torr × litros) que vaza por segundo, o que reflete o desempenho de vedação de um sistema ou componente.

Existe alguma ligação entre ogerador de vácuoe a válvula solenóide de vácuo?

1. Controle de fornecimento de vácuo

O gerador de vácuo cria o vácuo usando ar comprimido, enquanto a válvula solenóide de vácuo funciona como interruptor.

Quando a válvula está aberta, o vácuo se conecta à ventosa ou à linha de vácuo.

Quando a válvula é fechada, o vácuo é cortado.

2. Troca rápida entre vácuo e atmosfera

Durante a colheita, a válvula mantém o vácuo conectado.

Para liberar a peça de trabalho, a válvula muda para a atmosfera, de modo que a ventosa perde rapidamente a sucção.

3. Economia de energia

Em sistemas de poupança de energia, a válvula solenóide pode interromper o fornecimento de ar comprimido assim que o nível de vácuo necessário for atingido, reduzindo o consumo de ar.

4. Aplicações típicas

Paletizadoras de sucção

Linhas de montagem automatizadas (controladas por PLC)

Sistemas de preensão robótica
