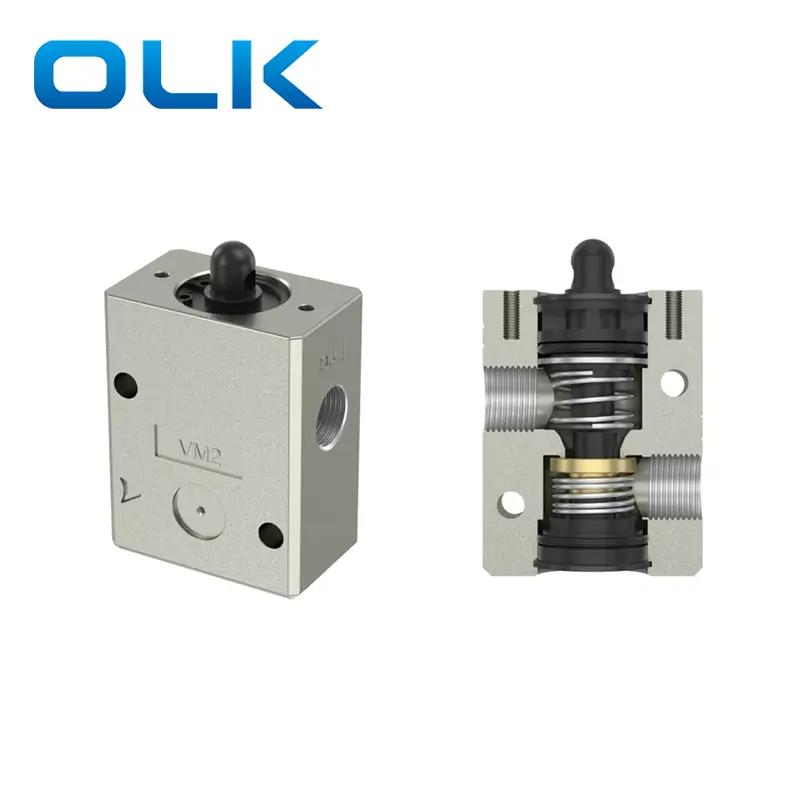

As válvulas de botão mecânico do tipo SMC do tipo SMC estão disponíveis em dois tipos funcionais: Válvulas de botão mecânico do tipo SMC portadas laterais de 3 vias. As portas de entrada de ar e saída da série VM230 vêm em baixo ported. Os tamanhos dos threads para as portas RC1/4.

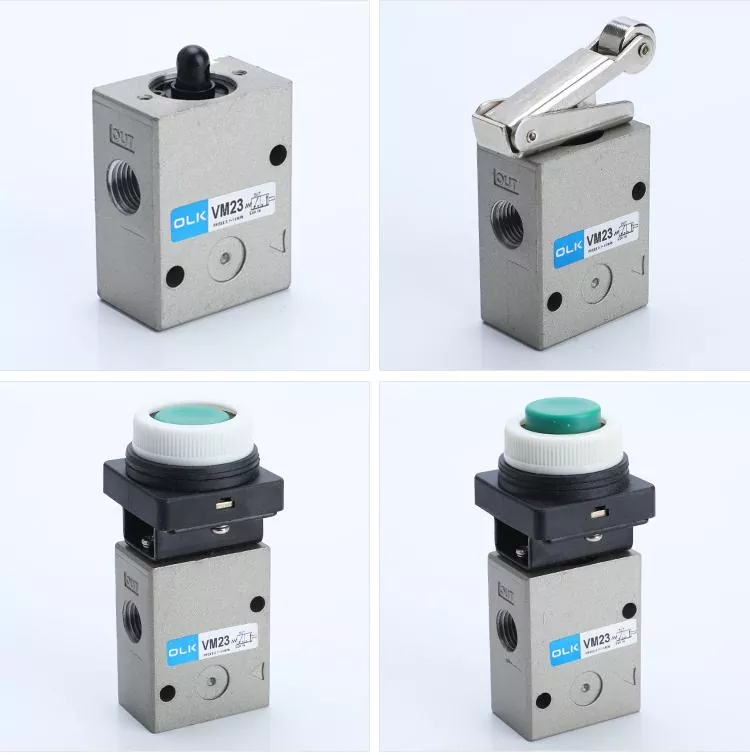

-BASIC (VM230-02-00)
-Roller (VM230-02-01)

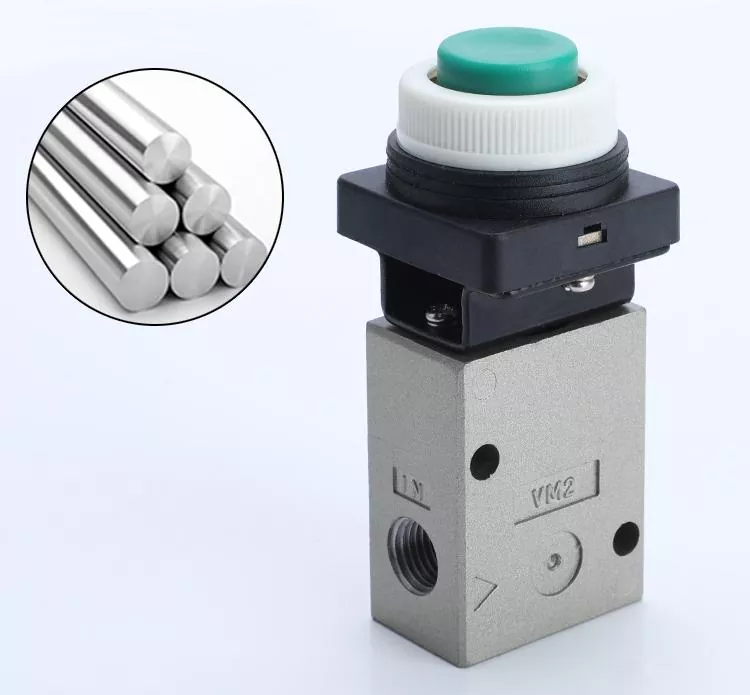

-Botão de cogumelo (VM230-02-30)
-Botão da cabeça estendida (VM230-02-32)
-Botão de cabeça plana (VM230-02-33)

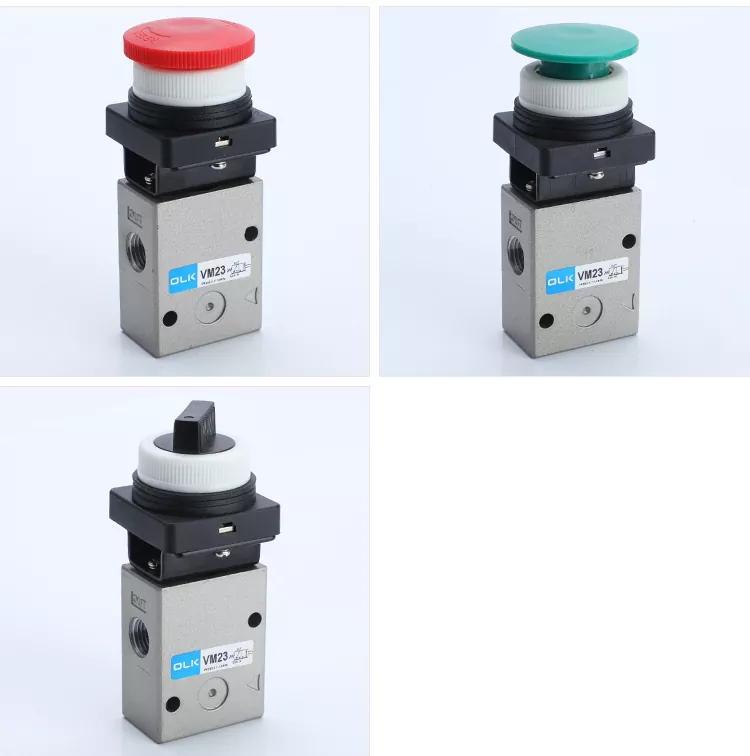

-Botão de parada de emergência (VM230-02-37)
-Knob (VM230-02-34)
Símbolo:
Os botões estão disponíveis em quatro cores: vermelho, verde, preto e amarelo.
|
Código de pedido |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Modelo: série VM2 |
Número de portas |
Direção da tubulação e a altura do êmbolo |
|
Tamanho da porta: |
|
Tipo de atuador |
|
Sufixo para o atuador |
|
|
2: 2port |
0: lateral portada/long |
|
02: PT1/4 |
|
00: BASIC |
|
S: rolo de aço duro |
|
|
3: 3port |
1: lateral portada /curta |
|
|
|
01: alavanca de rolo |
|
R: Botão vermelho |
|
|
|
2: Portada inferior/long |
|
|
|
30: botão de pressão (cogumelo) |
|
B: Blow Push Button |
|
|
|
3: PORTEDOURO DE BASTH |
|
|
|
32: Push Button (estendido) |
|
G: Botão verde |
|
|
|
|
|
|
|
33: botão de pressão (descarga) |
|
Y: botão amarelo |
|
|
|
|
|
|
|
34: seletor de torção (2 posição) |
|
|
|
|
|
|
|
|
|
37: Seletor de chaves （Parada de emergência) |
|
|
|
|
VM100 |
VM200 |
|
meio de trabalho |
Air/gás inerte |
Air/gás inerte |
|
Ação |
Ação direta de controle externo |
Ação direta de controle externo |
|
Diâmetro da porta |
Lado: G1/8 inferior: M5x0.8 |
PT1/4 |
|
número de posições |
2 Position3 Way |
2 Position3 Way |
|
lubrificante |
desnecessário |
desnecessário |
|
Faixa de pressão de trabalho MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
Temperatura de trabalho ° c |
-5∼60 |
-5∼60 |
|
Material corporal |
liga de alumínio |
liga de alumínio |
|
Área transversal eficaz （CV) |
2,5 mm² （0,14） |
19 mm² （1,0) |
