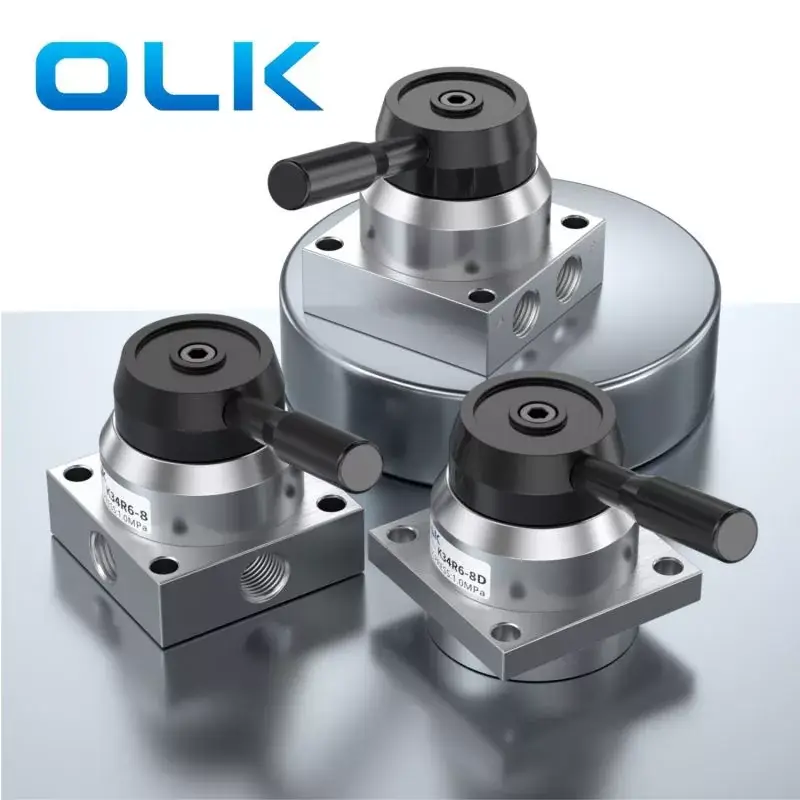

Ouleikai (OLK) fabrica válvulas rotativas manuais K34 de 2 posições, 4 vias e 3 posições, 4 vias/válvulas direcionais de controle de cilindro de ação direta. Eles apresentam corpos de válvula em liga de alumínio que são resistentes à corrosão e à ferrugem. Esses corpos de válvula de alta resistência podem operar continuamente por 48 horas. As portas rosqueadas de precisão da válvula K34 vêm com uma alça removível e a parte inferior possui orifícios de montagem para facilitar a instalação.

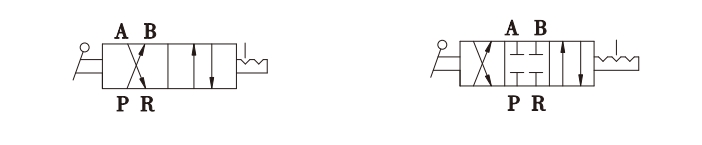

SÍMBOLO:
| Código de pedido: | |||||
| K | 34 | R6 | - | 8 | L |
| Modelo: | Código | Função: |
|
Tamanho da porta: | Instalação: |
| K: Válvula rotativa manual manual da série K |
24:2 posição 4 vias | R6: controle manual |
|
8:G1/4 | Em branco:Um buraco de um lado |
|
|
34:3 posição 4 vias |
|
|
|
L: Furo duplo em lados opostos |
|
|
|
|
|
|
A:Três furos na parte inferior |
|
|
|
|
|
|

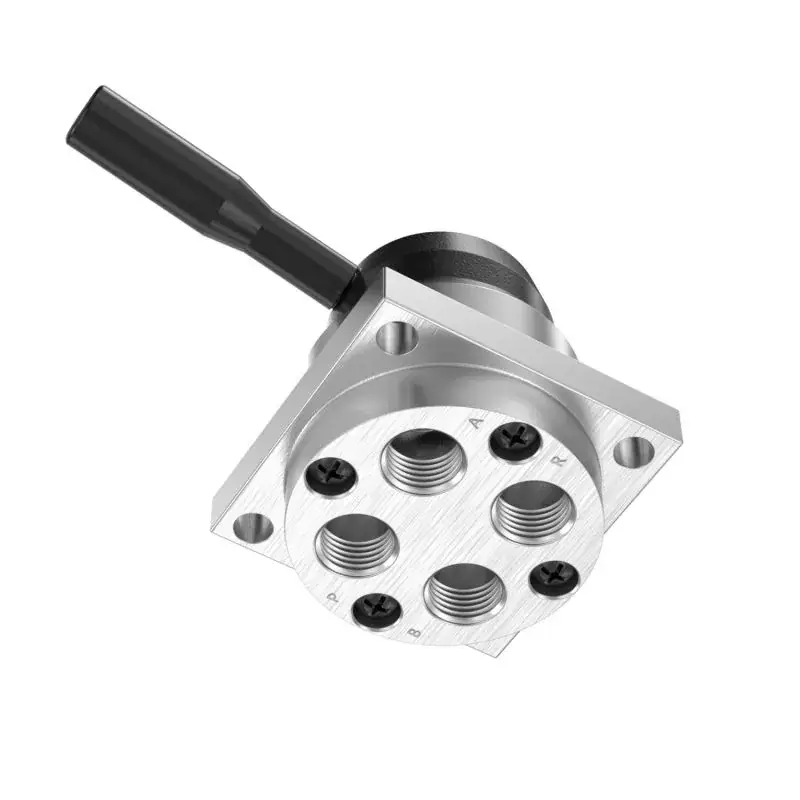

D: Quatro furos na parte inferior |
|
Modelo |
K34r8-l8 |
K34r8-l8 |
K24R8-L8d |
K34R8-L8D |
K24R8-l8s |
K34R8-L8S |
|
Meio de trabalho |
Ar（Filtrar através de uma tela de filtro de mais de 40μm） |
|||||
|
Modo de ação |
Controle MANUAL |
|||||
|
Tamanho da porta |
Entrada=Saída=PT1/4 |
|||||
|
Faixa de pressão |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posição |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
2/4 Porto |
3/4 Porto |
|
Pressão de Acordar |
‘-10-60℃ |
|||||
|
Pressão de prova |
1,5 MPa (215 psi) |
|||||
|
Válvulas rotativas manuais pneumáticas OLK – comparação de 5 modelos |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Modelo olk |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posição |
2 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
3 posições 4 vias |
|
|
3 posições 4 vias |
|
|
|
|
|
|
|
|
|
Tamanho da porta |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Recursos do produto |
Montagem em painel |
|
A: Interface quadrilátero B: interface bilateral, com atenuação sonora na parte inferior |
|
|
|
|
|
Em branco: Um furo em um lado L: Dois furos em lados opostos; D: Quatro furos na parte inferior; |
|
|
|
|
|
|
|
|
|
|
|
|
Lidar |
Alça removível |
|
Alça removível |
|
Alça removível |
|
Alças não removíveis/de plástico |
|
Alça removível, alça anti-queimadura |
|
|
|
|
|
|
|
|
|
|
|
|

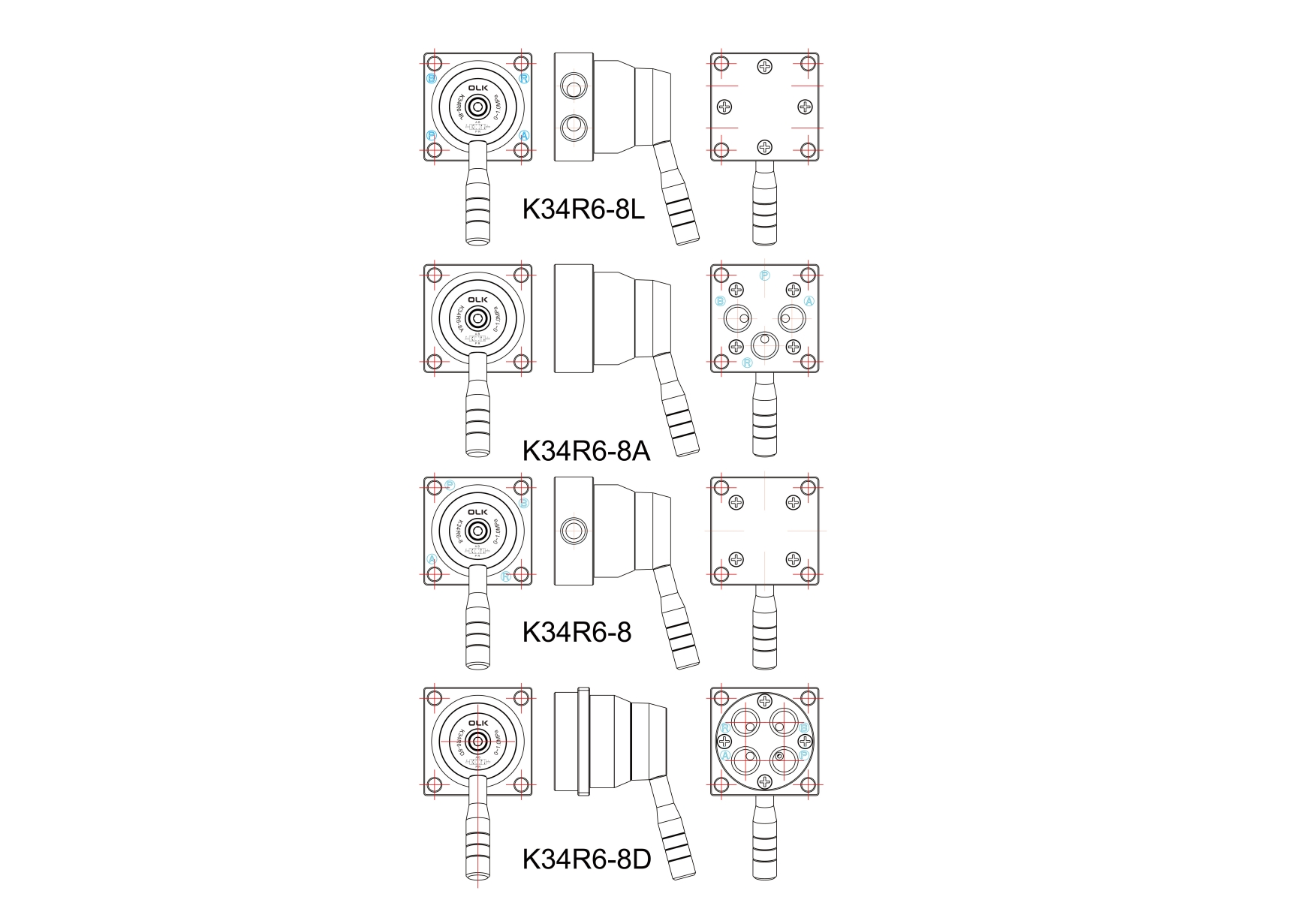

Dimensões da base |
Série 200: 62mm |
|
61,3 milímetros |
|
74 milímetros |
|
74 milímetros |
|
55mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Inverter ângulo |
105° |
|
Consumo de energia |
≤80W (em espera≤0,5W) |
|
Rolamento de carga |
45KG-65KG |
|
Cor |
Branco alto brilho |
|
Altura de elevação |
65cm-85cm (pode ser equipado com um segundo elevador) |
|
Distância de controle remoto |
50 Metros (Espaço Aberto) |
|
Modelo |
K34R6-8 |
|
|
|
||
|
Meio de trabalho |
Ar（Filtrar através de uma tela de filtro de mais de 40μm） |
|||||
|
Modo de ação |
Controle MANUAL |
|||||
|
Tamanho da porta |
Entrada=Saída=PT1/4 |
|||||
|
Faixa de pressão |
0,15-0,8 MPa (21-114 PSI) |
|||||
|
Posição |
3 posições 4 vias |
|
|
|
||
|
Pressão de Acordar |
‘-10-60℃ |
|||||
|
Pressão de prova |
1,5 MPa (215 psi) |
|||||
