O suporte de flange FA é um suporte de montagem dianteiro usado para cilindros pneumáticos padrão da série SC.

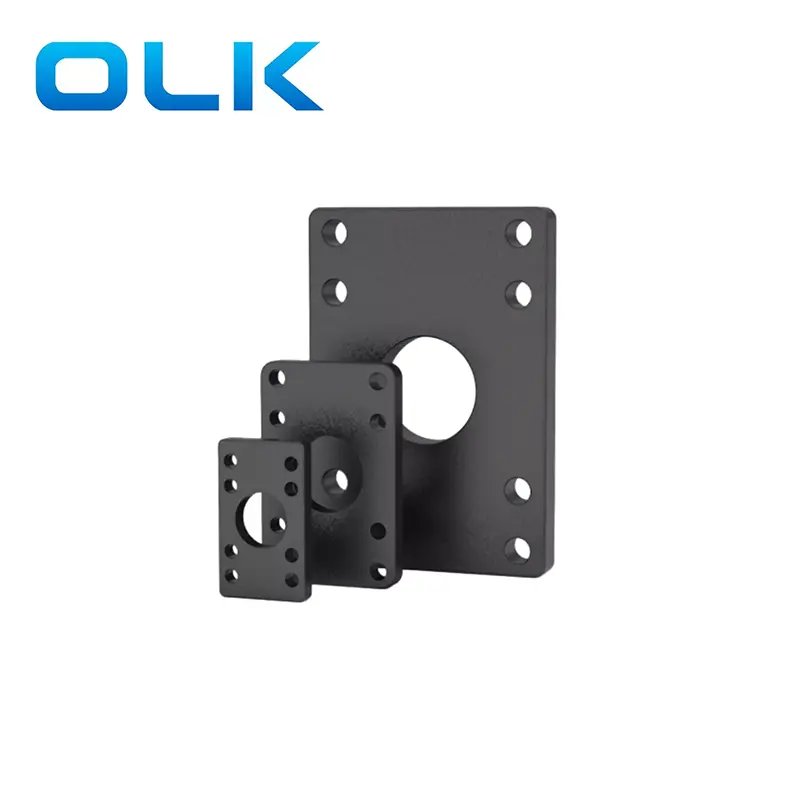

A montagem do flange da FA é um retângulo preto plano com orifícios de montagem, permitindo que o cilindro pneumático da série SC consertou com segurança a máquina e a superfície da extremidade não-rema.
Aplicação: Devido à adequação do suporte do cilindro de flange FA-FRONT para instalar equipamentos com suportes ou braços robóticos na extremidade frontal e geralmente no mesmo plano que os orifícios de instalação das máquinas automáticas. Portanto, existem vários cenários de aplicação típicos da seguinte forma
Máquinas de embalagem: movimentos lineares de posição fixa com controle preciso do AVC.
Equipamento de automação: montagem estável para cilindros em posicionamento vertical ou horizontal.
Manuseio de material: usado em acessórios onde o cilindro precisa ser aparafusado com segurança.
Estações de usinagem: para pressionar, empurrar ou apertar ações que requerem movimento lateral zero.
Platas de teste e unidades de controle: onde o posicionamento rígido do cilindro é essencial para a repetibilidade.
|
Sc |
63 |
X |
50 |
- |
S |
- |
Fa |
|
Cilindro de pneumacit padrão da série SC |
Tamanho do furo |
|
AVC |
|
S ： Magnético |
|
FA: Cabeça do cilindro com montagem de flange |
|
|
|
|
|
|
Em branco: não |
|
|
|

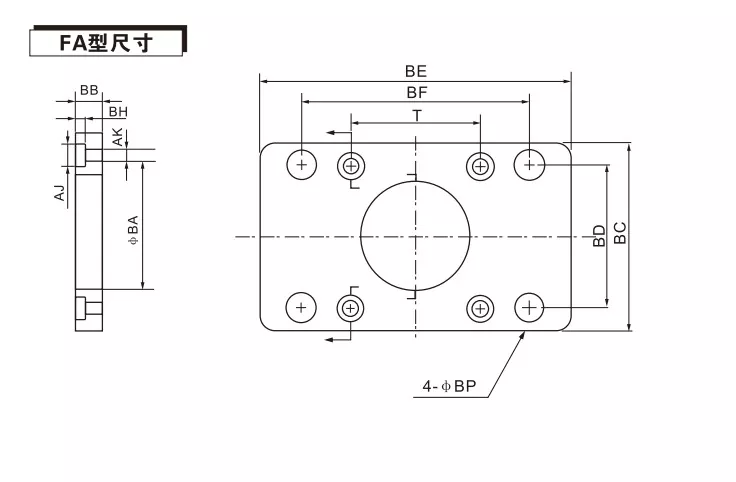

Código / diâmetro do furo |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
SER |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
BF |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
E |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
O suporte do cilindro de flange frontal FA pode ser combinado com outros cilindros para uso?
Os orifícios de instalação de diferentes cilindros têm posições diferentes, e as placas de flange FA correspondentes devem ser usadas. Esta placa de flange da série FA pode ser usada apenas com cilindros padrão da série SC.
Whtats o diferente com montagem de flange de olk e fb flange traseiro？

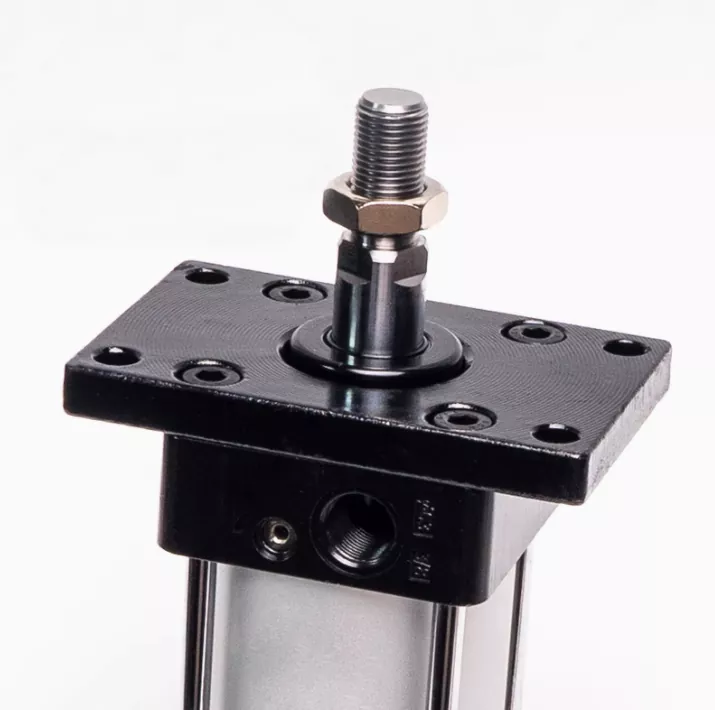

FA FLANGA FRONTAL: Conecte a extremidade frontal do cilindro ao equipamento, com a haste do pistão voltada para o exterior durante a instalação. Comumente usado no front-end e na carga do equipamento.
FB FLANGE TRASEIRO: Conecte a extremidade traseira do cilindro ao equipamento e oculte o corpo do cilindro atrás do suporte. Adequado para situações em que o corpo do cilindro precisa ser fixo e sua posição mantida.
