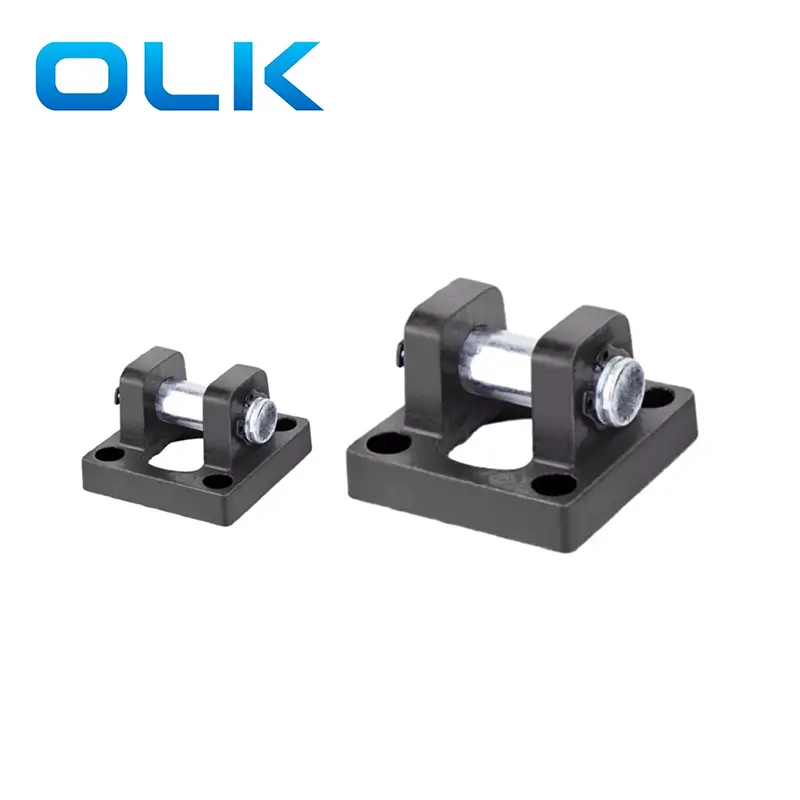

Suporte de montagem CB Clevis

Model:CB32

A seguir, é apresentada uma introdução ao suporte de montagem do CB Clevis, a esperança pneumática da OLK para ajudá -lo a entender melhor o suporte de montagem do CB Clevi. Dê boas -vindas a clientes novos e antigos para continuar a cooperar conosco para criar um futuro melhor juntos!

Enviar consulta

Descrição do produto

OLK pneumatic company double ear rear mount-CB clevis mounting bracket for SC series pneumatic cylinder.CB clevis bracket have double-sided with symmetrical and centr slot design.It have a better alignment and stability.It is commonly used in hinged or center-mounted application and works well with U-shaped mounting brackets.The structure offers higher strength and even force distribution, making it ideal for high-speed or Sistemas de movimento frequente.CB CLEVIS SUPORTE DE MONTAGEM Adequado para cilindros pneumáticos de tamanho médio a grande, cargas pesadas ou aplicações dinâmicas.

Aplicativo :

Suporte de montagem CB Clevis amplamente usado em equipamentos de impressão, máquinas de alimentos, linhas de embalagem e outros dispositivos que requerem conexões flutuantes na extremidade em movimento.

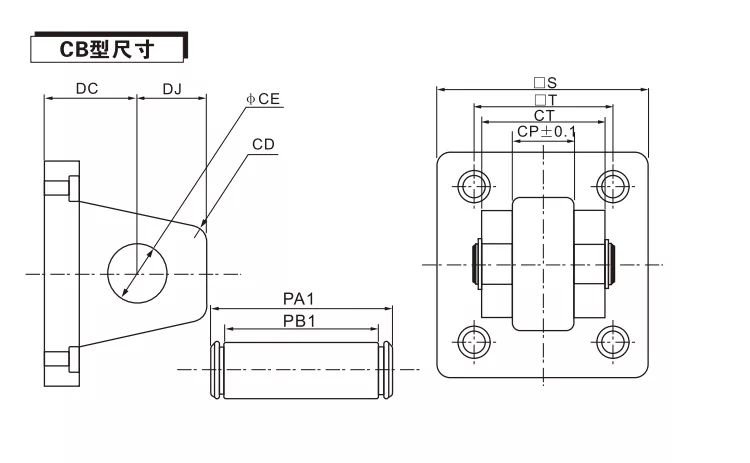

CB CLEVIS Tamanho do suporte de montagem:

Código / diâmetro do furo	32	40	50	63	80	100	125	160	200
Cc	19	19	19	19	32	32	50	55	60
CD.	5	5	3	3	8	8	8	9	9
CE	12	14	14	14	20	20	25	30	30
CJ	13	13	15	15	21	21	31	35.5	36
Cp	16.3	20.3	20.3	20.3	32.3	32.3	70	90	90
Ct	32	44	52	52	64	64	130	170	170
PA1	41	51.8	60.3	60.3	73.8	73.8	139	181	181
PB1	33.5	45.5	54	54	65.5	65.5	131.5	171.5	171.5
S	48	50	62	75	94	112	140	180	220
T	33	37	47	56	70	84	110	140	175

Perguntas frequentes:

Que cilindro pneumático ele pode ser usado no suporte de montagem CB Clevis?

A posição de instalação dos quatro orifícios roscados é fixada e só pode ser usada para cilindros SC,

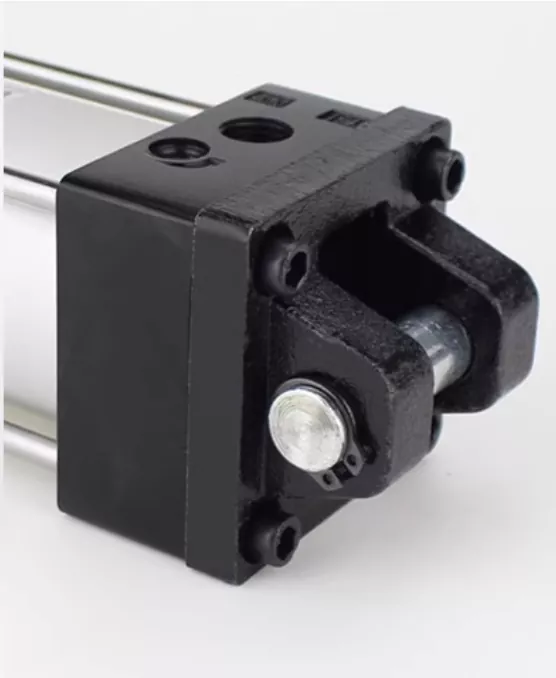

Como instalar o montagem CB Cylinder Clevis no cilindro SC?

Alinhe quatro parafusos com os quatro orifícios rosqueados na parte inferior do cilindro SC, conserte suas posições com parafusos e finalmente aperte cada orifício roscado na sequência

Qual é a diferença entre CA e CB?

CA CLEVIS é um único Clevis, CB Clevis é o duplo Clevis.

O suporte de montagem CB Clevis inclui parafusos?

Diferentes especificações do cilindro CB Montagem Clevis usam parafusos diferentes. Consulte as vendas para consultas e cotações específicas
