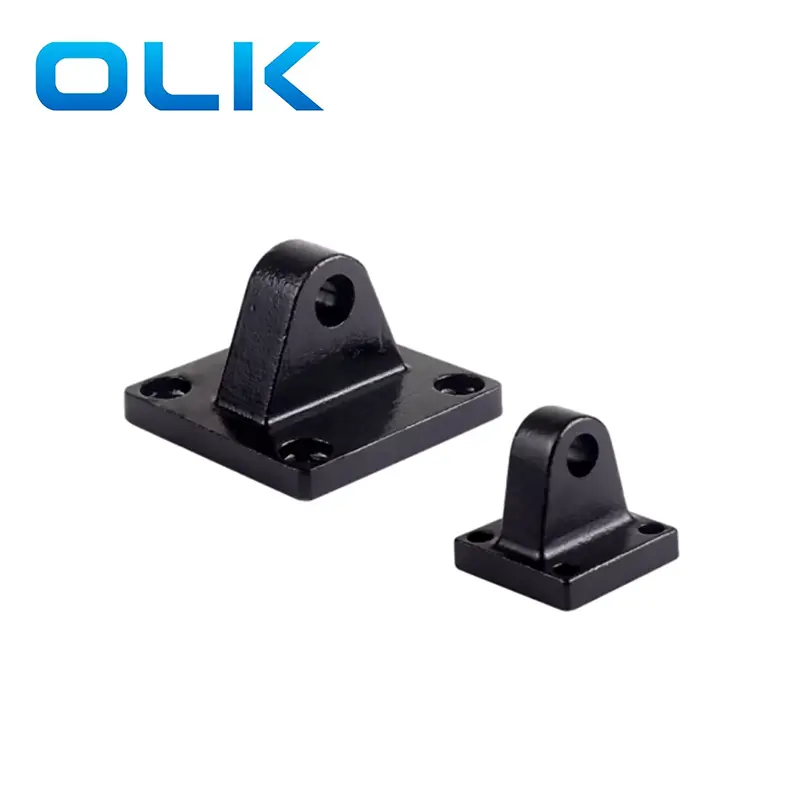

Suporte de clevis de ferro com ferro OLK usado na série SC Cilindro pneumático padrão. Suporte de montagem traseira da cauda instalado no lado da cauda do cilindro pneumático SC, a clevens traseira de montagem CA Clevis pertence a uma pequena faixa de uma certa faixa. No geral, a CA é mais adequada para situações com cilindro pneumático de tamanho pequeno e cargas leves.
Suporte de montagem traseira da CA adequado para cenários de aplicação, como equipamentos de automação, máquinas de madeira e sistemas de transportadores que requerem instalação articulada do front-end.
|

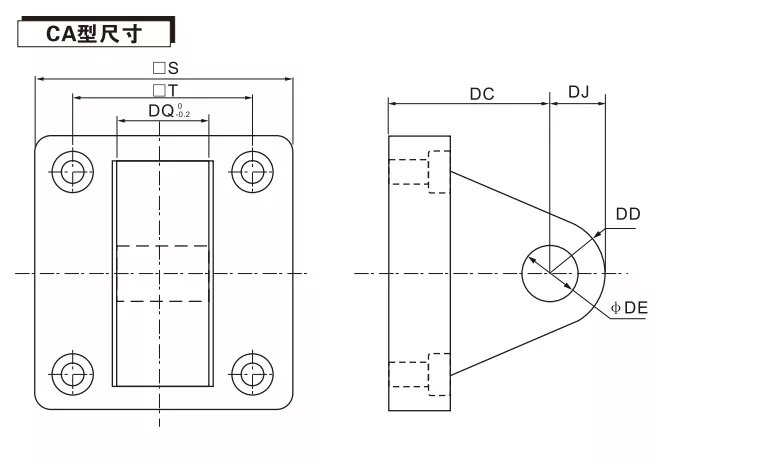

Código / diâmetro do furo |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
|
DC |
34 |
34 |
34 |
34 |
48 |
48 |
50 |
55 |
60 |
|
Dd |
14 |
14 |
15 |
15 |
20 |
20 |
25 |
30 |
30 |
|
DE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
DJ |
14 |
14 |
15 |
15 |
20 |
20 |
33 |
35.5 |
37 |
|
DQ |
16 |
20 |
20 |
20 |
32 |
32 |
69.7 |
89.7 |
89.7 |
Que cilindro pneumático ele pode ser usado no suporte CA Clevis?
A posição de instalação dos quatro orifícios roscados é fixada e só pode ser usada para cilindros SC,

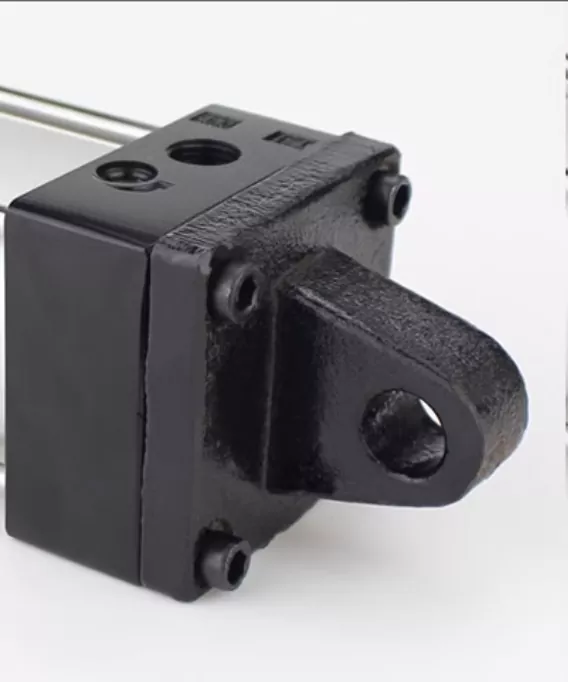

Como instalar o montagem CA Cylinder Clevis no cilindro SC?
Alinhe quatro parafusos com os quatro orifícios rosqueados na parte inferior do cilindro SC, conserte suas posições com parafusos e finalmente aperte cada orifício roscado na sequência
Qual é a diferença entre CA e CB?
Ambos pertencem aos componentes de montagem inferior dos cilindros SC, com apenas diferenças de estrutura e uso. O suporte da CACA CLEVIS é usado para condições de trabalho com espaço limitado, enquanto o CB traseiro Clevis é adequado para condições de trabalho com maior estabilidade
Em que condições de trabalho escolhemos CA?
O espaço de instalação do cilindro é limitado e, se for necessário um método de instalação mais conveniente, a CA poderá ser recomendada.
