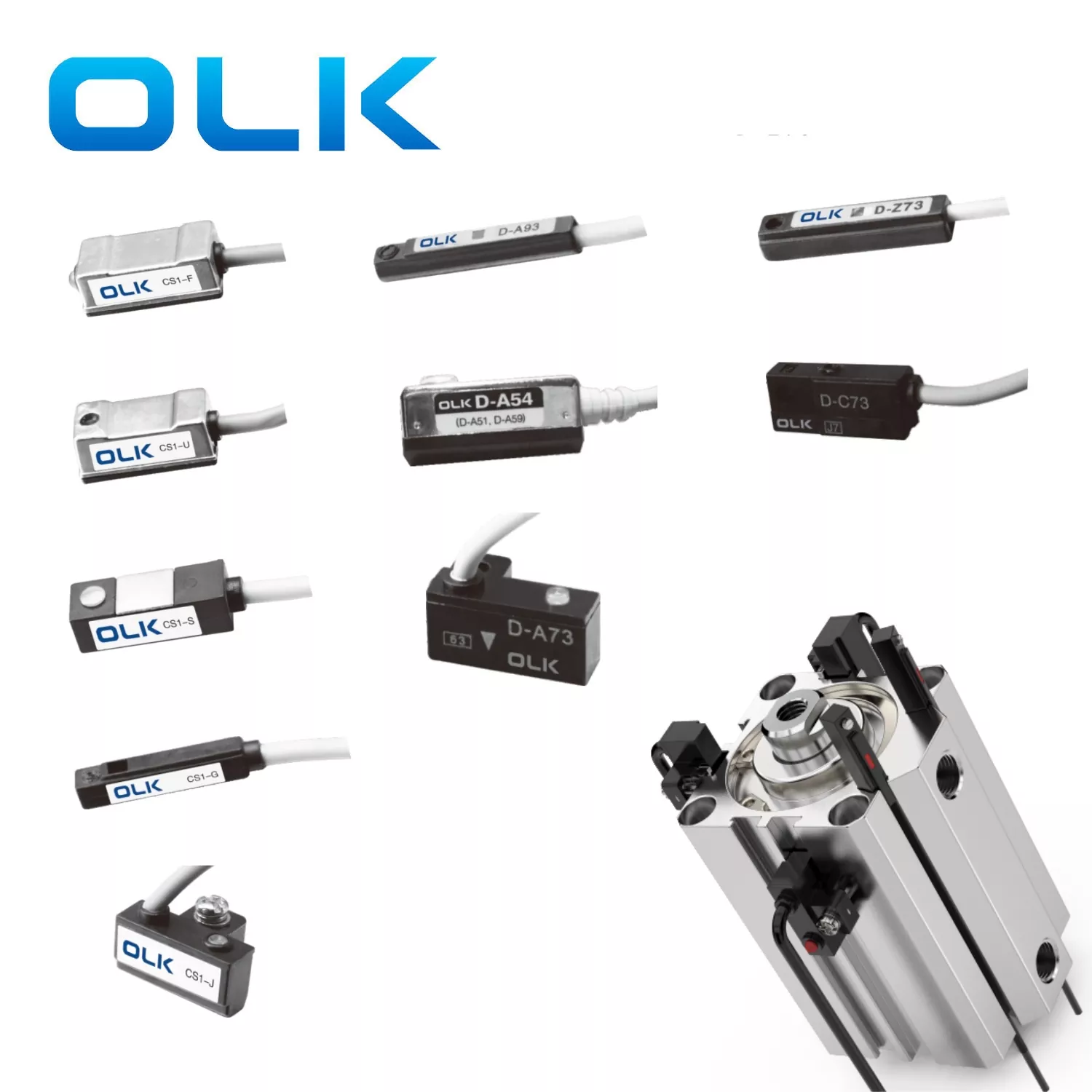

Interruptor magnético do cilindro

O OLK Pneumatic é um dos fabricantes profissionais de comutação magnética e fornecedores na China. Nossos produtos têm em estoque de fábrica, bem -vindo à mudança magnética do cilindro atacadista.

Enviar consulta

Descrição do produto

O interruptor magnético do cilindro é usado para detectar a posição do curso do cilindro de ar, não precisa de válvulas de controle de máquina ou interruptores de AVC e seus suportes de montagem nas duas extremidades do AVC e sem a necessidade de blocos de colisão no final da haste do pistão, facilitando o uso e o compacto na estrutura. Alta confiabilidade, vida útil longa, baixo custo e tempo de resposta de comutação curta, portanto, tem sido amplamente utilizado.

OLK sugere ao usar, é importante observar que o interruptor magnético do cilindro não deve ser instalado próximo a dispositivos com campos magnéticos fortes. Quando dois cilindros pneumáticos equipados com interruptores magnéticos se movem em paralelo, para evitar interferências magnéticas, a distância deve ser maior que 40 mm. É necessário verificar regularmente se a posição do interruptor magnético está deslocada.

Características da chave de indução magnética

· Sensor inteligente

· Estabilidade magnética, indução sensível

· Fácil de instalar, pode ser instalado em qualquer posição ao longo do cilindro

Modelo	CS1-F	CS1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Cilindros aplicáveis	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Mal/meu	SDA (ranhura)	SU (SMC)	CQ2B (SMC)	CXS (SMC)
Método de instalação	Tiradas/cintos de anel	Tiradas/cintos de anel	Acompanhar	Cancelado	Acompanhar	Acompanhar	Acompanhar	Acompanhar	Acompanhar
Foto
Diagrama de aplicação do cilindro
Diagrama de dimensão de contorno
Tipo de interruptor	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto	SPST normalmente aberto
Tipo de detecção	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato	Switch de Reed com contato
Tensão operacional	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC	5–240V DC/AC
Corrente de comutação máxima	100mA (máximo)	100mA (máximo)	100mA (máximo)	100mA (máximo)	100mA (máximo)	100mA (máximo)	100mA (máximo)	100mA (máximo)	100mA (máximo)
Capacidade máxima de contato	10W (máximo)	10W (máximo)	10W (máximo)	10W (máximo)	10W (máximo)	10W (máximo)	10W (máximo)	10W (máximo)	10W (máximo)
Consumo interno de energia	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum
Queda de tensão	Máximo 2.5V @ 10Ma dc	MAX 2.5V @ 100MA DC	MAX 2.5V @ 100MA DC	Máximo 2.5V @ 10Ma dc	Máximo 2.5V @ 10Ma dc	Máximo 2.5V @ 40mA DC	Máximo 2.5V @ 10Ma dc	Máximo 2.5V @ 40mA DC	Máximo 2.5V @ 40mA DC
Corrente de vazamento						Max 10w		Max 10w	Max 10w
Luz indicadora	LED vermelho	LED vermelho	LED vermelho	LED vermelho	LED vermelho	LED vermelho	LED vermelho	LED vermelho	LED vermelho
Cabo	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza	2.8φ, 2c, PVC resistente a óleo cinza
Sensibilidade					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Frequência de comutação máxima	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Temperatura operacional	–	–	–	–	–	–	–	–	–
Resistência ao choque	30g	30g	30g	30g	30g	30g	30g	30g	30g
Resistência à vibração	–	–	–	–	–	–	–	–	–
Grau de proteção	–	–	–	–	–	–	–	–	–
Circuito de proteção	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum	Nenhum

Acessórios para interruptores magnéticos

Modelo	SU-10	SU-12	SU-15	SU-16	SU-18	TCS1-F
Cilindros aplicáveis	SU32	SU32/40/50	Isso é	SU80/100/12		Suporte
Método de instalação	Acompanhar	Acompanhar	Acompanhar	Acompanhar	Acompanhar	Parafuso
Unidade	PCs	PCs	PCs	PCs	PCs	PCs

Acessórios para interruptores magnéticos-gravatas zíperes de aço inesperado

Modelo	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Unidade	PCs	PCs	PCs	PCs	PCs	PCs	PCs	PCs	PCs	PCs

Método de instalação do interruptor magnético do cilindro de ar:

1: Seguro com gravatas zip de aço inoxidável

2: corrigido na haste de tração

3: Instale diretamente a partir do slot de instalação

4: Instalação do trem

Precauções para interruptores magnéticos

· NÃO SIGHTES DE CURTO CURRO CURBO.

Os interruptores magnéticos de 2 fios têm resistência muito baixa. Conectar -os diretamente à energia pode causar um curto -circuito e queimar o interruptor.

· Verifique a polaridade da fiação.

Os interruptores de 2 fios devem estar conectados com a polaridade correta. A fiação invertida pode fazer com que a luz do sinal não acenda.

Os interruptores de 3 fios também devem ser conectados corretamente, ou podem ser danificados.

· Não se conecte diretamente a grandes cargas indutivas.

Grandes cargas, como motores ou grandes válvulas solenóides, podem causar corrente de onda e destruir o interruptor. Verifique se a tensão e a corrente são estáveis e limpas.

· Evite campos magnéticos fortes e chips de metal.

Isso pode reduzir a sensibilidade e causar sinais falsos ou falhas. Para ambientes magnéticos fortes, use comutadores magnéticos especiais projetados para esse uso.

· Não use em ambientes agressivos.

A cabeça do sensor é feita de resina. Evite água, produtos químicos ou água do mar, o que pode fazer com que ela rache ou incha.

· Manuseie com cuidado.

Os interruptores magnéticos são frágeis. Evite impactos, puxar ou manuseio difícil durante o armazenamento, transporte e instalação.

· Corrente de vazamento em interruptores eletrônicos de 2 fios.

Esses comutadores têm uma pequena corrente de vazamento. Verifique se a corrente de partida da carga é maior que a corrente de vazamento para evitar sinais falsos. Os interruptores de 3 fios têm menor vazamento ou usam interruptores mecânicos sem vazamento.

· Para outras condições especiais, consulte antes do uso.

Entre em contato com a equipe OLK para evitar danos ou perdas por uso inadequado.

PERGUNTAS FREQUENTES:

Como um interruptor magnético é usado?

Os interruptores magnéticos podem ser usados em conjunto com PLC, relés e outros controladores para transmitir sinais.

Quais são as precauções para interruptores magnéticos?

Não faça o curto-circuito a fonte de alimentação diretamente ao usar interruptores magnéticos.

O que é um interruptor magnético sem contato?

Um interruptor magnético sem contato funciona de maneira diferente de um tipo de contato. Ele usa componentes eletrônicos para detectar ímãs, em vez de peças mecânicas, como interruptores de palheta. É por isso que também é chamado de interruptor magnético de estado sólido ou eletrônico. Tem melhor resistência ao choque e vibração, e sua vida útil é quase permanente.

Comparação de dois métodos de detecção de posição para cilindros
Maneira de detecção		característica

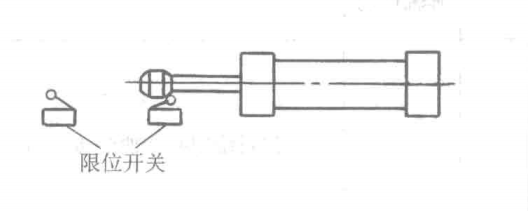

Chave de limite: os interruptores de limite são instalados com blocos de colisão na frente da haste do pistão. No tipo de interruptor de limite, os blocos de colisão são instalados na haste do pistão e interruptores de limite (como interruptores de viagem e válvulas direcionais de controle mecânico) são instaladas nas duas extremidades do golpe de movimento da haste do pistão para detectar o golpe do movimento do pistão. É uma chave de contato.		1) A carga de trabalho de design, instalação, depuração e manutenção é grande. 2) O espaço de instalação é grande 3) O custo é alto. 4) Se usado incorretamente, a vida útil é curta. 5) Não afetado por campos magnéticos
Interruptor magnético: o tipo de interruptor magnético deve instalar dois interruptores magnéticos diretamente em diferentes posições no corpo do cilindro para detectar o golpe de movimento do cilindro de ar. É um interruptor não-contato.		1) Economizando muito tempo de design e instalação, fácil de depurar 2) Pequeno espaço de instalação 3) O custo é bastante reduzido, com menos anexos. 4) Tem alta confiabilidade, vida útil longa e boa repetibilidade de posições de ação. Não há problema de dano de impacto mecânico e possui fortes capacidades de pó, água e resistência ao óleo. 5) É fácil obter controle da articulação pneumática elétrica 6) Medidas anti -magnéticas devem ser tomadas em fortes campos magnéticos
