A válvula solenóide OLK de 3 posições e 2 vias tem quatro modelos para escolher, modo de ação do tipo piloto interno e sem necessidade de graxa. Rosca PT e rosca NPT, dois tipos de rosca podem ser feitos.
A válvula solenóide de 3 vias da série 3v400 pode ajudá-lo a usar um cilindro de ação única em ambientes de trabalho adversos.
|
3V |
4 |
10 |
15 |
|
|
Modelo |
Código |
tipo de válvula |
tamanho da porta |
Tipo de ação |
|
3V: válvula solenóide de 3/2 vias |
Série 4:400 |
10: válvula solenóide única 5/2 vias |
15:G1/2 |
NC:Normalmente fechado |
|
20: válvula solenóide dupla 5/2 vias |
NÃO:Normalmente aberto |
|
Modelo |

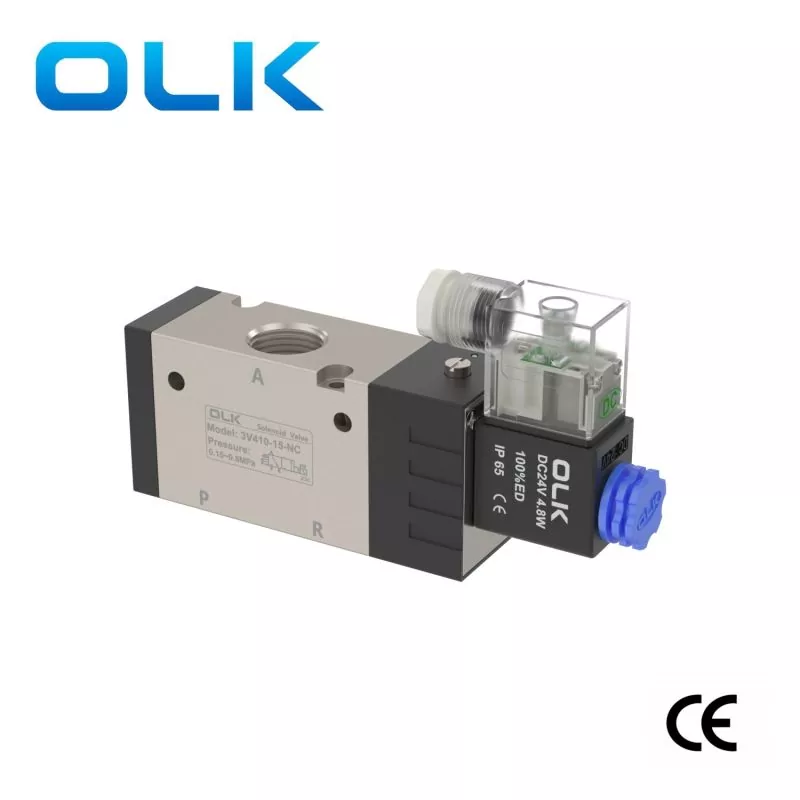

3V410-15 |

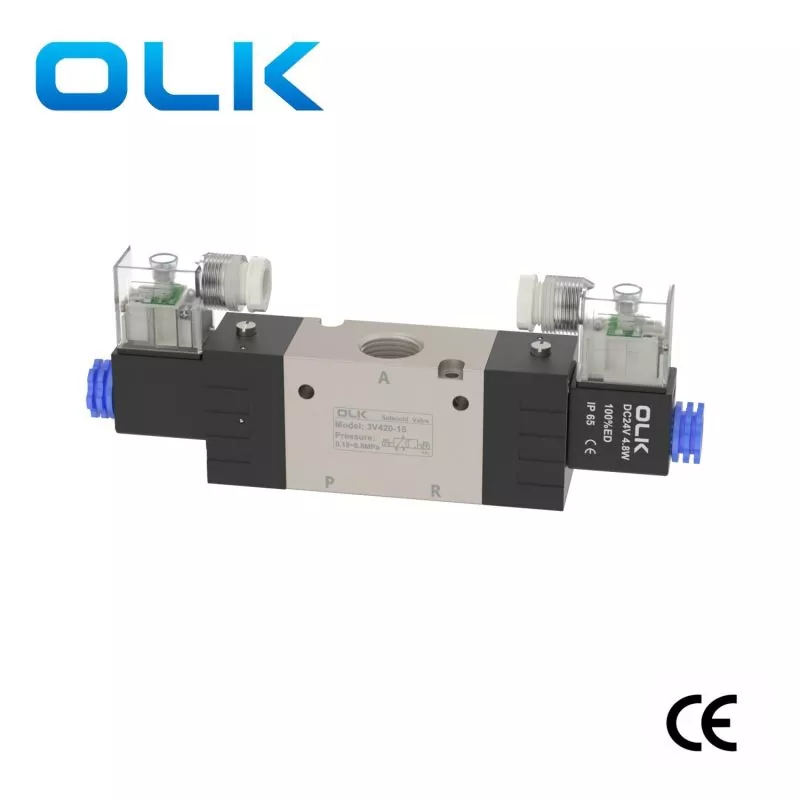

3V420-15 |
|
Meio de trabalho |
Ar（Filtrar através de uma tela de filtro de mais de 40μm） |
|
|
Modo de ação |
Tipo de piloto interno |
|
|
tamanho da porta |
Entrada=Saída=G1/2 |
|
|
Área transversal efetiva |
50mm²（Cv=2,79） |
|
|
Posições |
3/2 Porta |
|
|
Faixa de pressão |
0,15-0,8 MPa (21-114 psi) |
|
|
Pressão de prova |
1,5 MPa (215 psi) |
|
|
Pressão de Acordar |
‘5-60 ℃(23-140°F) |
|
|
Material do corpo |
Liga de alumínio |
|
|
Lubrificação |
Não há necessidade |
|
|
Frequência máxima de operação |
3 vezes/segundo |
|
|
Grau de isolamento |
Nível B |
|
|
Tempo mínimo de excitação |
0,05 segundos |
|
|

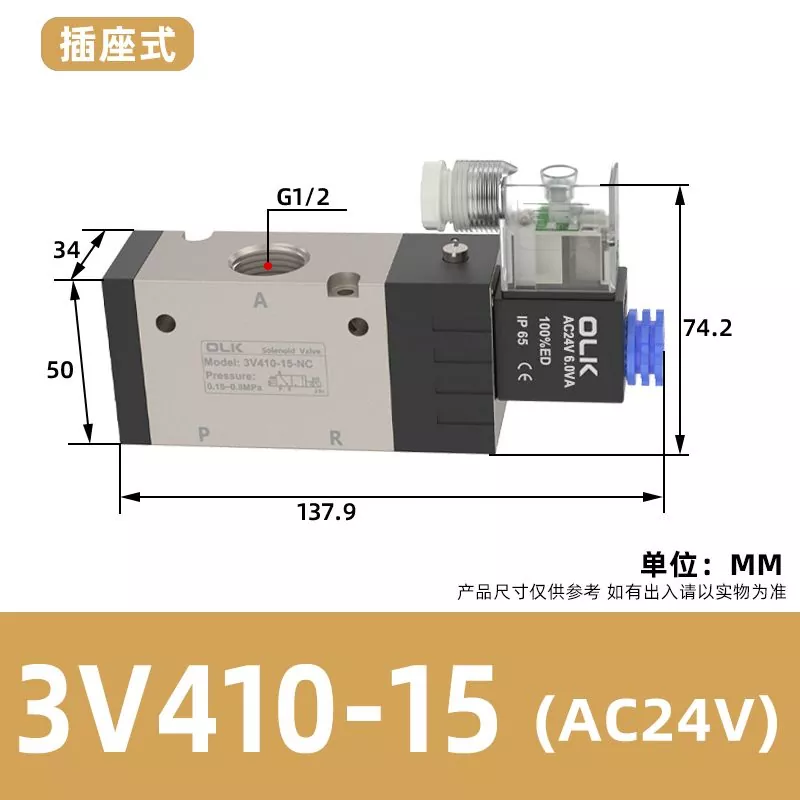

3V410-15 CA24V |
3V410-15 CA110V |
3V410-15 CA220V |
3V410-15 CC220V |
3V410-15 CC24V |
|
3V420-15 CA24V |
3V420-15 CA110V |
3V420-15 CA220V |
3V420-15 CC220V |
3V420-15 CC24V |
