Válvula de escape rápida xq

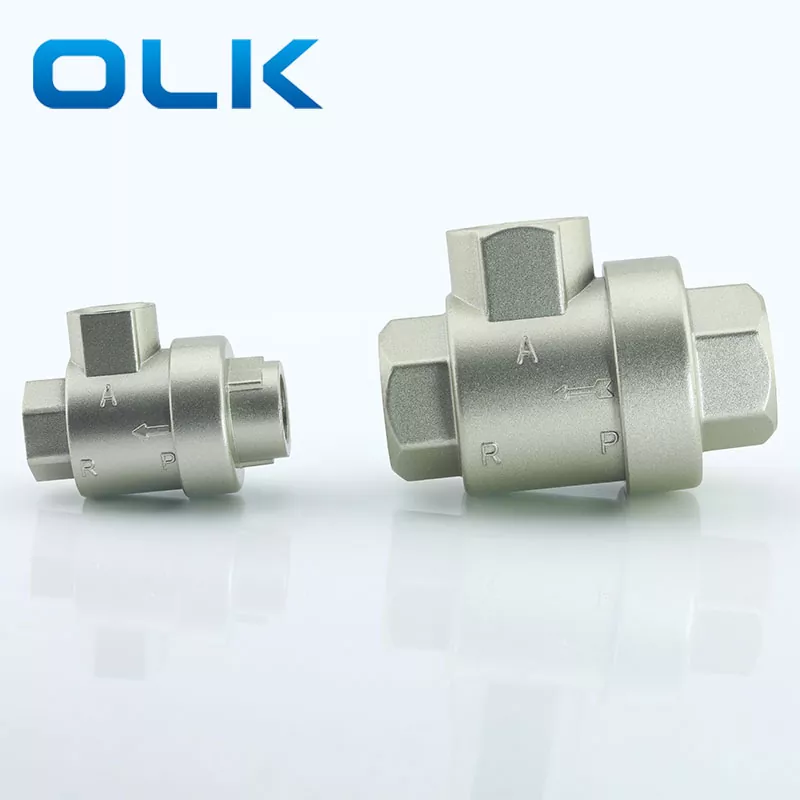

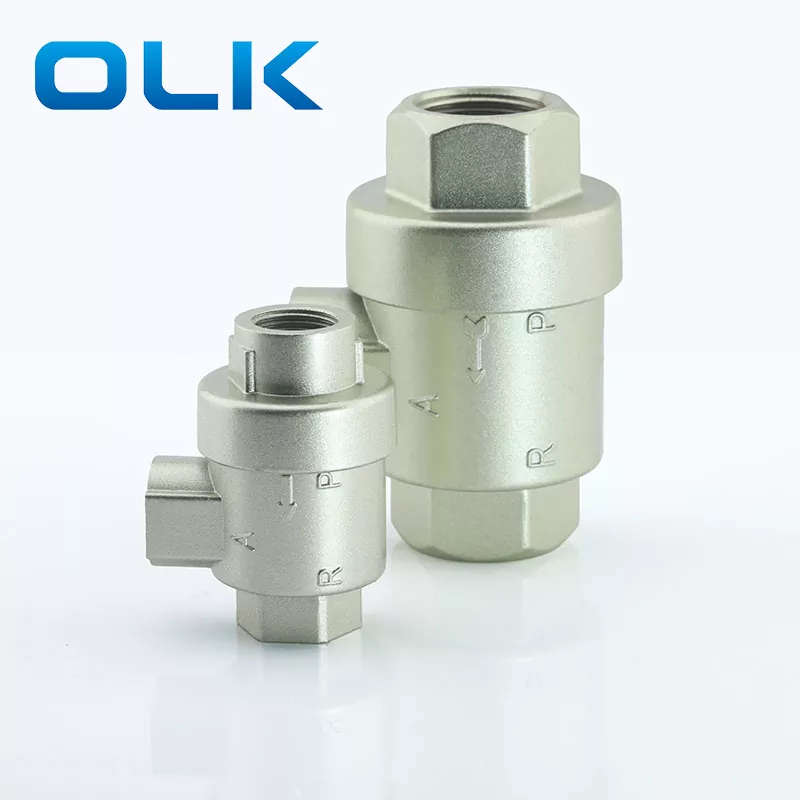

OLK XQ Válvula de escape rápida é uma válvula que esgota automaticamente o gás pressurizado da saída quando a pressão da entrada cai para um determinado valor. Quando há pressão de ar na entrada, o núcleo da válvula (anel de vedação unidirecional ou diafragma) é aberto, fechando a porta de escape e a saída da tomada. Quando a entrada é esvaziada, a pressão da saída empurra o núcleo da válvula para selar a entrada e o gás de saída esgota rapidamente a porta de escape. A válvula de escape rápida do XQ oferece cinco opções de tamanho de conexão: M5, G1/8, G1/4, G3/8 e G1/2.

Aplicação e precauções para válvula de escape rápida XQ:

A válvula de escape rápida do XQ é usada em situações em que componentes e dispositivos pneumáticos precisam esgotar rapidamente. Se instalado entre o cilindro e a válvula direcional, o cilindro escape diretamente através da válvula de escape rápida XQ em vez da válvula direcional, aumentando significativamente a velocidade de movimento do cilindro. Esse efeito é especialmente perceptível quando a tubulação entre o cilindro e a válvula é longa. Se a porta de escape da válvula direcional for grande e o tubo de conexão entre o cilindro e a válvula for curto, a instalação de uma válvula de escape rápida será desnecessária.

Para obter escape rápido, a pressão na entrada rápida da válvula de escape deve ser esvaziada rapidamente; portanto, a passagem de escape na entrada (entre a válvula direcional e a válvula de escape rápida) deve ser desobstruída.

Verifique se o cilindro possui capacidade de amortecimento suficiente ao usar a válvula de escape rápida do XQ.

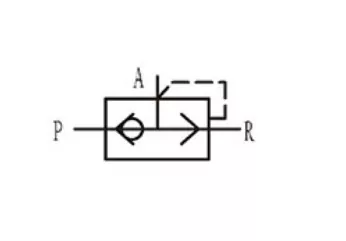

Símbolo da válvula de liberação rápida xq

Parâmetros gerais de válvula de escape rápida XQ
