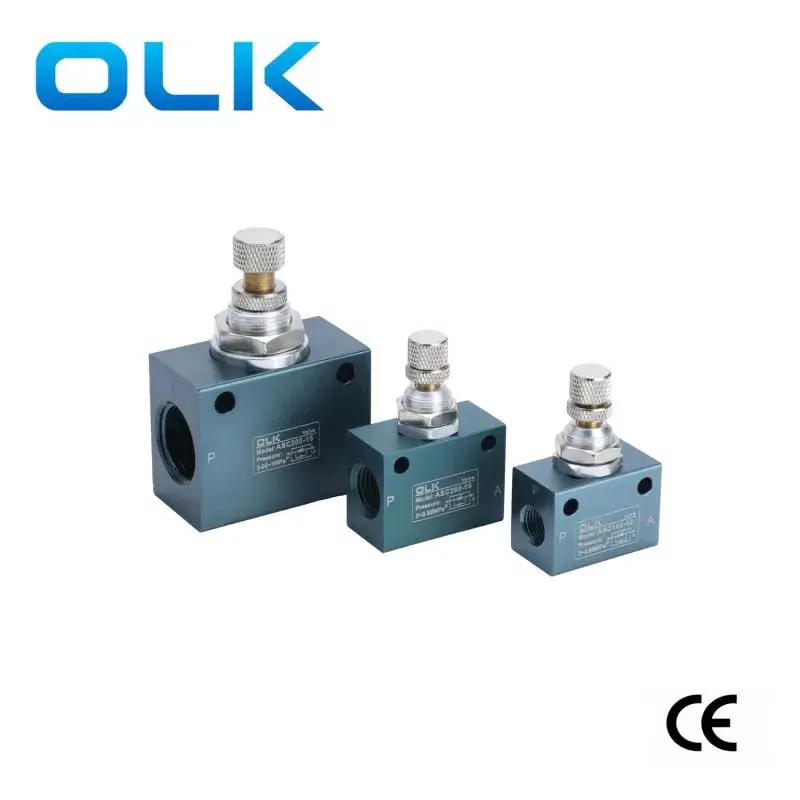

A válvula borboleta unidirecional da série ASC da OLK controla o fluxo de fluido ajustando o tamanho da seção do acelerador. Estas válvulas combinam as características de uma estrutura unidirecional e de uma estrutura de estrangulamento.
A válvula borboleta ASC fabricada pela OLK （ouleikai) possui um grande orifício de ar de trabalho, garantindo uma grande vazão de gás e reduzindo a perda de pressão, melhorando muito a eficiência do trabalho. Eles são mais sensíveis em termos de estrangulamento dos gases de escape e o processo de regulação da pressão é mais conveniente e fácil. A rotação no sentido horário pode aumentar a vazão, a rotação no sentido anti-horário pode reduzir a vazão e o design da porca de travamento garante uma pressão estável.
As válvulas borboleta unidirecionais da série ASC são amplamente utilizadas em vários setores, incluindo fabricação de semicondutores, controle de tensão de impressão, controle de automação, motores automotivos, desenvolvimento de robôs e soldagem.
Símbolo:
|
Código de pedido: |
||
| ASC | 300 | 10 |
| MODELO | SÉRIE | TAMANHO DA PORTA |
| ASC: Válvula de aceleração unidirecional | SÉRIE 100:100 | SÉRIE 100:06:G1/8 |
|
|
SÉRIE 200:200 | SÉRIE 200:08:G1/4 |
|
|
SÉRIE 300:300 |
SÉRIE 300:10-G3/8 |
|
|
|
SÉRIE 300:15-G1/2 |
1.Permite o fluxo de ar em uma direção, mas para na direção reversa
2. As válvulas de retenção permitem o fluxo de ar em uma direção
3. Estrutura leve e compacta.
4. Acelerador de escape para ajuste sensível e alta precisão.
5. Fácil instalação com múltiplas posições de montagem.
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Faixa de pressão de trabalho MPa(psi) |
0,05~0,9 |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
Temperatura de trabalho °C |
-20~70 |
|
Material do corpo |
liga de alumínio |
|
modelo |
Diâmetro da porta |
Fluxo nominal padrão da válvula borboleta L/min |
Válvula de retenção fluxo nominal padrão L/min |
|

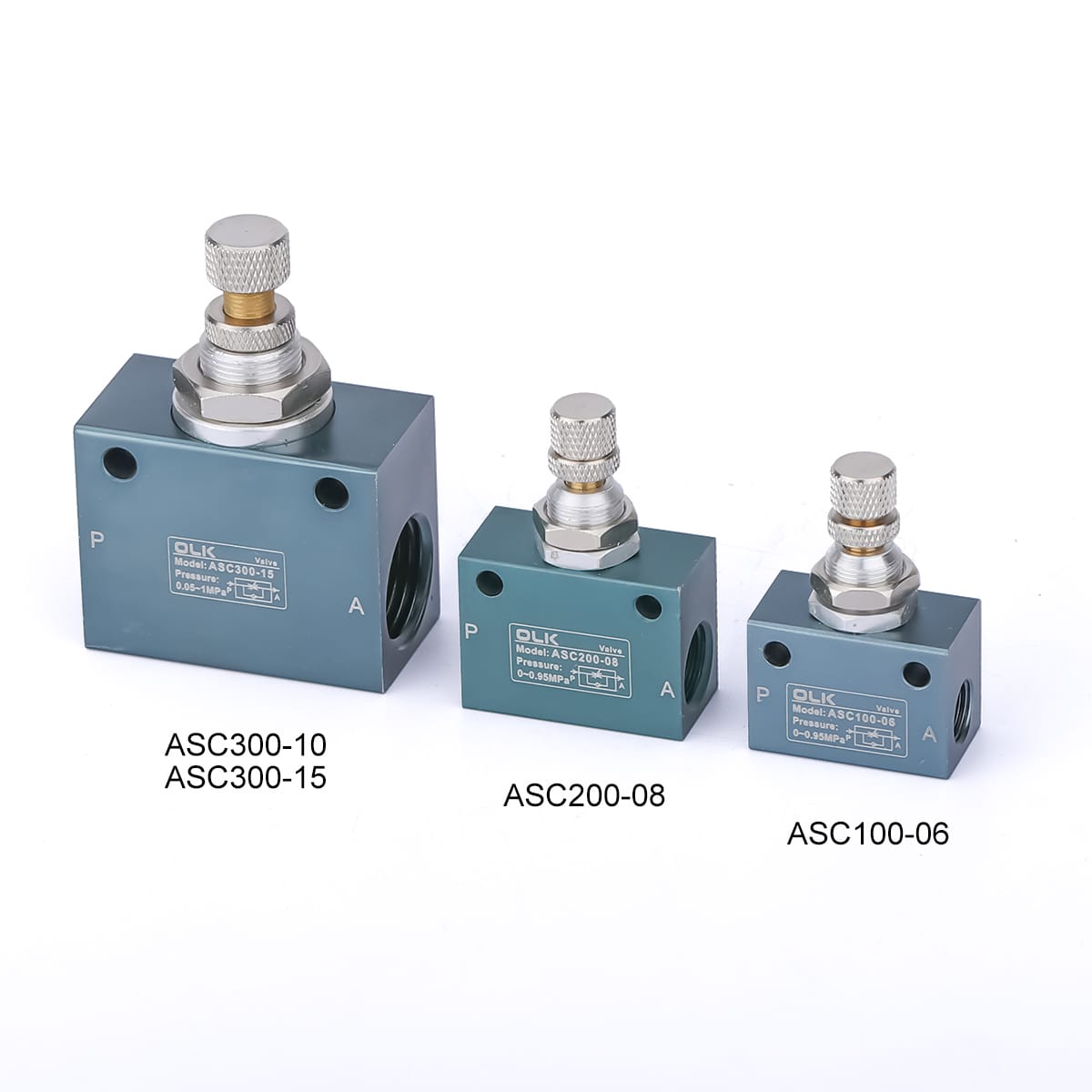

ASC100-06 |
G1/8 |
200 |
400 |
|

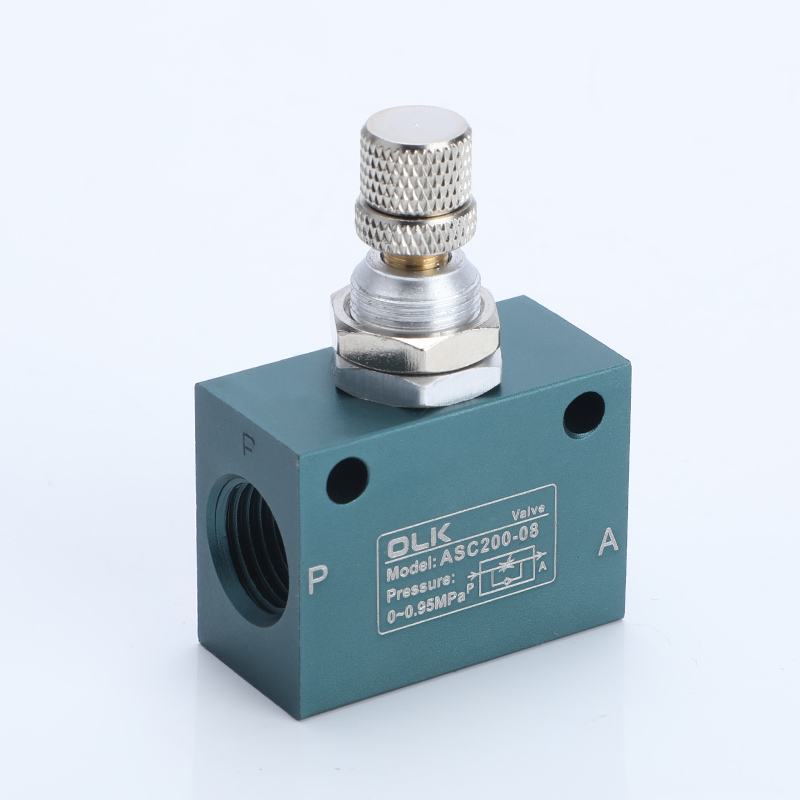

ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|

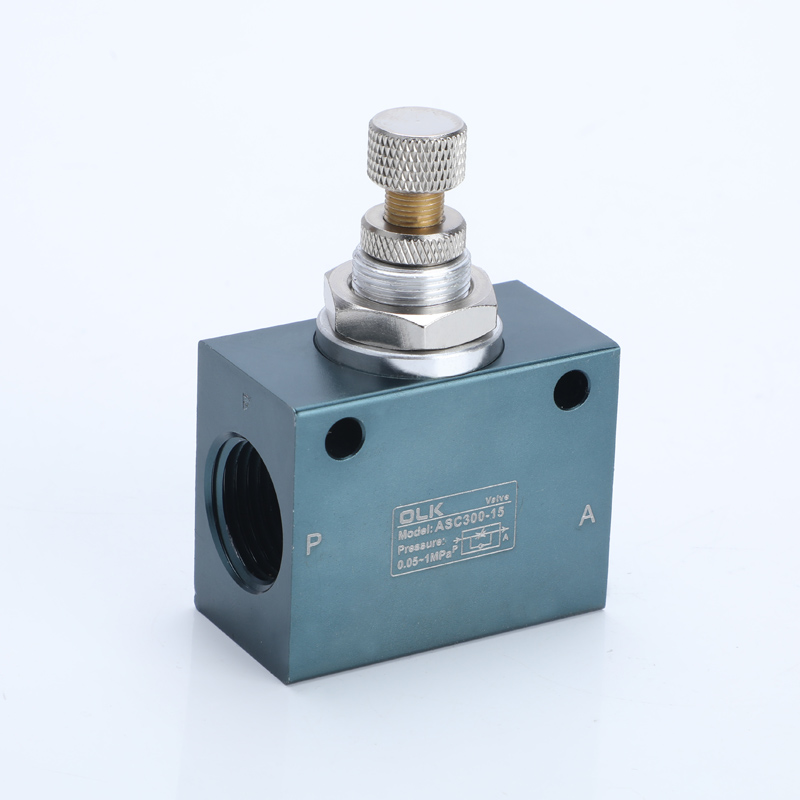

ASC300-15 |
G1/2 |
1650 |
2500 |
|
Diferença entre válvulas de controle de fluxo unidirecionais ASC (vedação rígida) e RE (vedação suave) |
|||
| Modelo |
estrutura de vedação |
Características |
Aplicações adequadas |
| ASC (selo rígido) |
Vedação metal-metal |
Resistência a alta pressão, resistência a altas temperaturas, longa vida útil, não é facilmente usado |
Movimento de alta frequência, ambientes agressivos, máquinas industriais |
| RE (selo macio) |
Vedação de borracha |
Melhor estanqueidade ao ar, desempenho mais estável sob baixa pressão |
Sistemas de baixa pressão, aplicações que exigem alto desempenho de vedação |
Perguntas frequentes:
O ajuste da válvula de retenção ASC afeta a pressão?
O acelerador basicamente não afeta a fonte de pressão, apenas o fluxo e, portanto, a velocidade.
Mantenha a fonte de pressão estável.
O que é mais durável, ASC (vedação rígida) ou RE (vedação macia)?
ASC é mais durável.
Maior vida útil, poluição e resistência ao impacto da estrutura de vedação rígida. Não propenso a falhas de vedação devido a óleo ou partículas
Qual válvula de retenção é mais adequada para ar sujo ou ambientes oleosos?
ASC (vedação rígida) é mais adequado e não é fácil de ficar preso por óleo e partículas.
