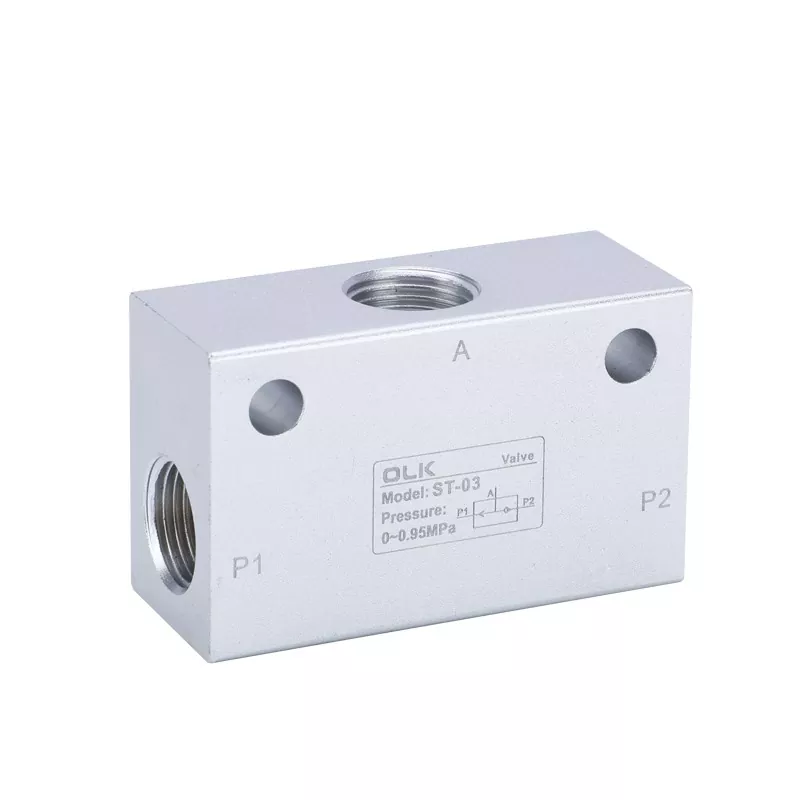

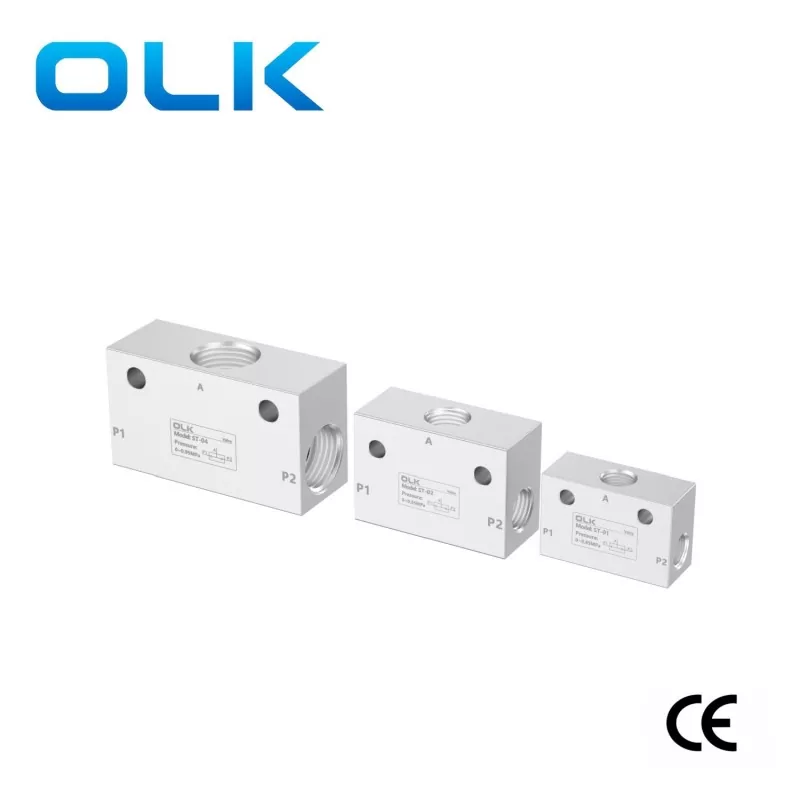

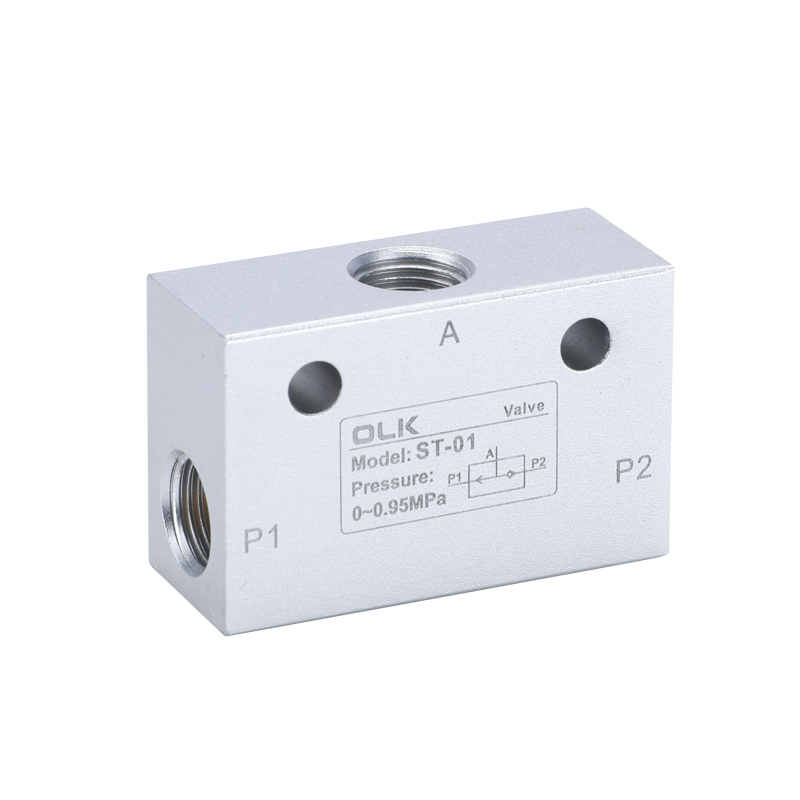

Válvulas de traslado da série ST

As válvulas de traslado da série ST OULEIKAI (OLK) ST possuem duas portas de entrada "em" e uma porta de saída "Out". Quando uma das importações tem uma entrada, a exportação possui uma saída. Se as duas pressões de entrada não forem iguais, a entrada e a saída de alta pressão serão conectadas. Se as duas pressões de entrada forem iguais, a entrada com a primeira pressão de entrada será conectada à porta de saída.

A válvula de traslado ST também conhecida como válvulas seletoras ou válvulas de seleção piloto duplo, são essencialmente válvulas de verificação piloto hidráulico de três vias. Eles selecionam automaticamente o circuito hidráulico. Quando o atuador é fornecido por duas fontes alternadas de óleo de pressão e a porta de óleo de pressão mais alta precisa ser aberta, a válvula de transporte é usada.

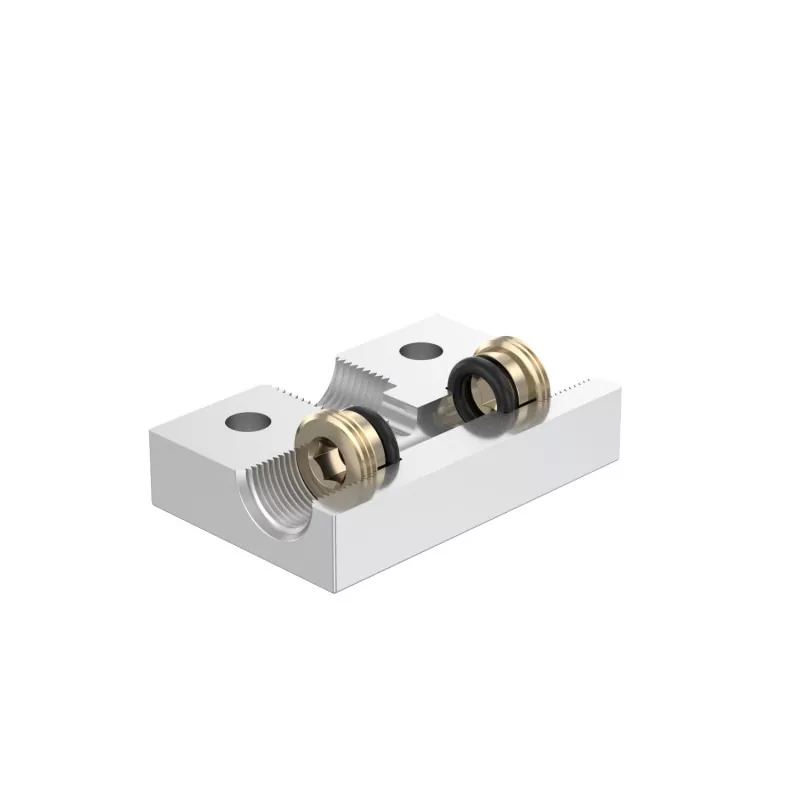

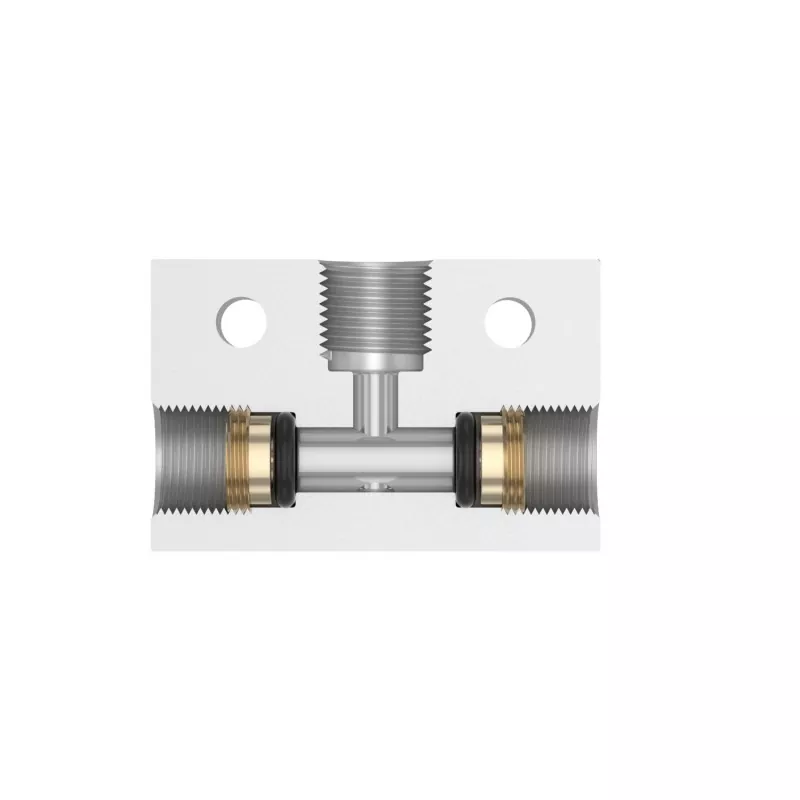

Válvulas de traslado da série St Thread Interface Frea

Precauções e problemas de aplicativos:

As válvulas de ônibus espaciais são usadas principalmente para seleção de sinal, como em circuitos que alternam entre operação manual e automática.

Se os acessórios do tubo de ar não forem selecionados corretamente, fazendo com que a ingestão ou o escape de ar em uma porta seja muito pequeno, o núcleo da válvula pode não mudar totalmente, levando todas as portas conectadas. Isso deve ser evitado. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

As válvulas de transporte também podem ser usadas em circuitos de comutação de alta e baixa pressão. No entanto, uma válvula de 3 vias de 2 posições deve ser instalada no lado de entrada de alta pressão da válvula de transporte para evitar o risco de perder baixa pressão.

Símbolo:

Parâmetros gerais da válvula de traslado da série St Parâmetros

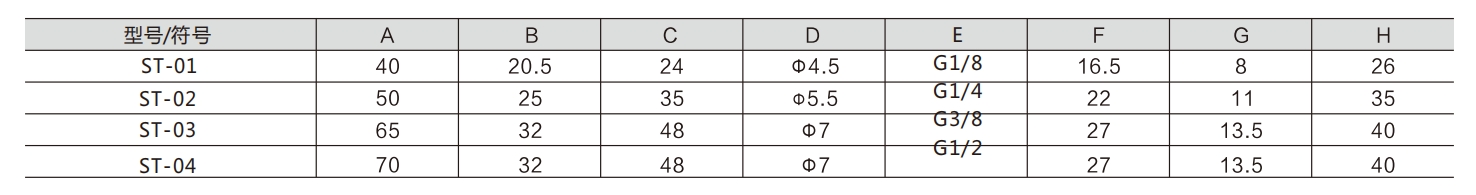

Válvula de traslado da série ST Parâmetros diferentes
