Coletor de válvula solenóide de 3V O corpo resistente tem uma vida útil longa e é muito adequada para controle elétrico e pneumático. É fácil instalar e manter. Possui uma ampla gama de aplicações, como aparelhos domésticos, equipamentos industriais, equipamentos médicos, máquinas de lavar, fontes de bebida, irrigação por aspersores de jardim, etc. A precisão confiável o torna competente para qualquer situação de trabalho.
|
Silencioso |
plugue |
PL8-02 |
PC8-02 |
Placa de ônibus |

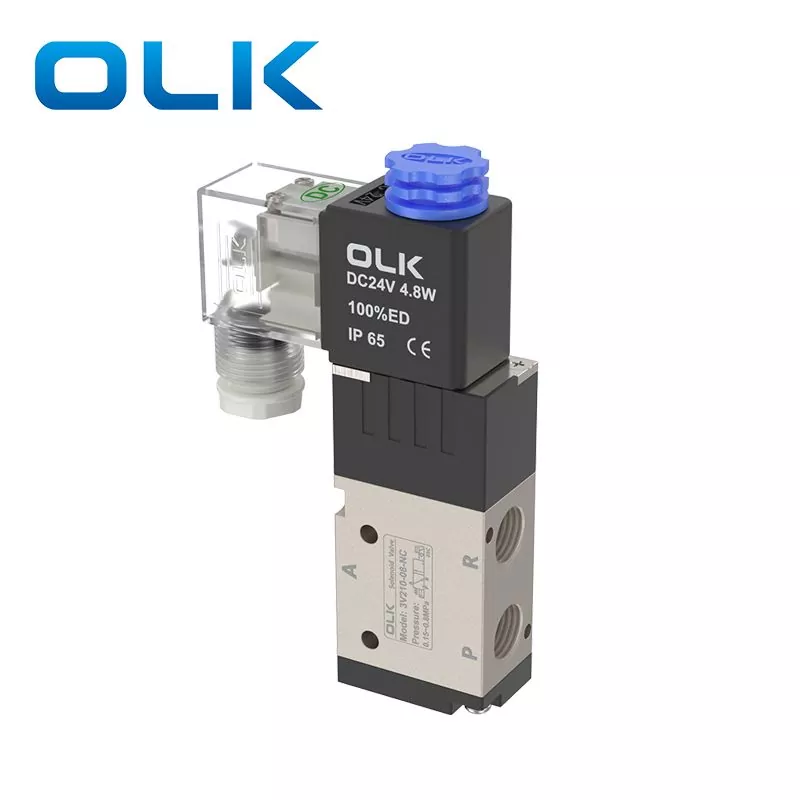

3V solenóide vlave |
|
|
3v110-2f 3v210-2f 3v310-2f |
1 |
2 |
1 |
2 |
2 |
2 |
|
3v110-3f 3v210-3f 3v310-3f |
1 |
2 |
1 |
3 |
3 |
3 |
|
3v110-4f 3v210-4f 3v310-4f |
1 |
2 |
1 |
4 |
4 |
4 |
|
3v110-5f 3v210-5f 3v310-5f |
1 |
2 |
1 |
5 |
5 |
5 |
|
3v110-6f 3v210-6f 3v310-6f |
1 |
2 |
1 |
6 |
6 |
6 |
|
3v110-7f 3v210-7f 3v310-7f |
1 |
2 |
1 |
7 |
7 |
7 |
|
3v110-8f 3v210-8f 3v310-8f |
1 |
2 |
1 |
8 |
8 |
8 |
|
3v110-9f 3v210-9f 3v310-9f |
1 |
2 |
1 |
9 |
9 |
9 |
|
3v110-10f 3v210-10f 3v310-10f |
1 |
2 |
1 |
10 |
10 |
10 |
|
meio de trabalho |
Ar (filtrado através de um filtro acima de 40μm) |
|
Ação |
Tipo piloto |
|
número de posições |
Duas posições três maneiras |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Resistência à pressão garantida |
1.5MPa (215psi) |
|
Material corporal |
liga de alumínio |
|
Tensão padrão |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Use o intervalo de tensão |
AC: ± 15 ％ DC: ± 10 ％ |
|
nível de proteção |
IP65 (DIN40050) |
|
Grau de resistência ao calor |
Classe B. |
|
Tipo de conexão |
Tipo de soquete DIN, tipo de saída |
|
Tempo de excitação |
0,05 segundos ou menos |
|
modelo |
Diâmetro da porta |
Temperatura de trabalho ° c |
Frequência operacional máxima |
Área transversal de fluxo MM² (valor do CV) |
consumo de energia |
|
3V110-M5 |
M5 |
-20∼70 |
5 vezes/segundo |
5.5 (0,31) |
AC: 3VA DC: 3W |
|
3v120-m5 |
M5 |
-20∼70 |
5 vezes/segundo |
5.5 (0,31) |
AC: 3VA DC: 3W |
|
3v110-06 |
G1/8 |
-20∼70 |
5 vezes/segundo |
12.0 (0,67) |
AC: 3VA DC: 3W |
|
3v120-06 |
G1/8 |
-20∼70 |
5 vezes/segundo |
12.0 (0,67) |
AC: 3VA DC: 3W |
|
3v210-06 |
Ingestão = outlet = G1/8 |
-20∼70 |
5 vezes/segundo |
14.0 (0,78) |
AC: 6VA DC: 4,8W |
|
3v220-06 |
Ingestão = outlet = G1/8 |
-20∼70 |
5 vezes/segundo |
14.0 (0,78) |
AC: 6VA DC: 4,8W |
|
3v210-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3v220-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3v310-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
25.0 (1,39) |
AC: 6VA DC: 4,8W |
|
3v320-08 |
Ingestão = outlet = G1/4 |
-20∼70 |
5 vezes/segundo |
25.0 (1,39) |
AC: 6VA DC: 4,8W |
|
3v310-10 |
Ingestão = outlet = G3/8 |
-20∼70 |
5 vezes/segundo |
30.0 (1,67) |
AC: 6VA DC: 4,8W |
|
3v320-10 |
Ingestão = outlet = G3/8 |
-20∼70 |
5 vezes/segundo |
30.0 (1,67) |
AC: 6VA DC: 4,8W |
|
3v410-15 |
Ingestão = outlet = G1/2 |
-5∼60 |
3 vezes/segundo |
50.0 (2,79) |
AC: 6VA DC: 4,8W |
|
3v420-15 |
Ingestão = outlet = G1/2 |
-5∼60 |
3 vezes/segundo |
50.0 (2,79) |
AC: 6VA DC: 4,8W |
Perguntas frequentes:
1. Qual é a função do silenciador no coletor de válvula solenóide 3V?
Os silenciadores podem efetivamente reduzir o ruído e impedir a poeira de entrar nas válvulas solenóides.
2.Como muitas válvulas solenóides de 3V podem ser conectadas ao coletor no máximo?
Máx. 10 PCS 3V Válvulas solenóides no coletor.
3. O que é o tamanho da linha/porta do coletor 3V?
3v100: G1/8; 3V-200: G1/4; 3v300: G3/8; 3v400: G1/2
