A válvula solenóide VF5000 de 5/2 vias e 5/3 vias é do tipo tubulação direta. O furo do carretel é especialmente usinado para minimizar o atrito, reduzir a pressão inicial e prolongar a vida útil. Com um tamanho de porta grande, a válvula fornece maior fluxo de ar, tornando-a ideal para operar vários atuadores ou cilindros de médio a grande porte. O tamanho de porta da série VF5000 é 3/8.
Sua estrutura modular suporta instalação em coletor, permitindo o fornecimento de ar centralizado e simplificando a tubulação. Projetadas para aplicações pneumáticas de alto fluxo, as válvulas solenóides das séries DS/VF 3000 e 5000 são comumente aplicadas em máquinas industriais e linhas de produção automatizadas.
·Alto Fluxo
·Tubulação / Modular / Economia de espaço
·Durabilidade de nível industrial
|
Código de pedido |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Modelo |
tipo de válvula |
|
tensão |
tipo de linha |
Manul |
tamanho da porta |
|
Válvula solenóide VF5000 |
130: solenóide único 5/2 vias |
|
3:110 VCA |
G: tipo de linha |
|
02:PT3/8 |
|
|
230: válvula solenoide dupla 5/2 vias |
|
4:220 VCA |
D: Tipo Din |
|
|
|
|
330C: solenóide duplo vlave5/3 vias centro fechado |
|
5:24 VCC |
DZ:DZ com luz |
|
|
|
|
430E: solenóide duplo vlave5/3way centro de exaustão |
|
6:12 VCC |
|
|
|
|
|
530P: válvula solenóide dupla centro de pressão de 5/3 vias |
|
|
|
|
|
|
Especificações comuns |
|
|
Meio de trabalho |
Ar |
|
Temperatura de despertar |
0-50℃ |
|
Lubrificação |
Não há necessidade |
|
Substituição manual |
Tipo de chave de fenda |
|
Resistência ao choque/vibração |
30G/5G (8,3--2.000 Hz) |
|
Gabinete |
À prova de poeira |
|

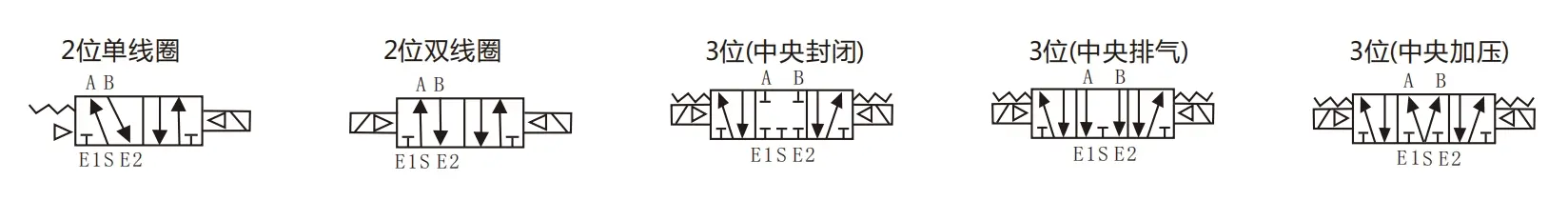

Modelo |
posição |
bobina |
kgf/cm² (Mpa) |
Tempo de resposta (EM) |
Máx. Frequência operacional |
tamanho da porta |
Área Seccional Efetivamm²(CV) |
kgf |
|

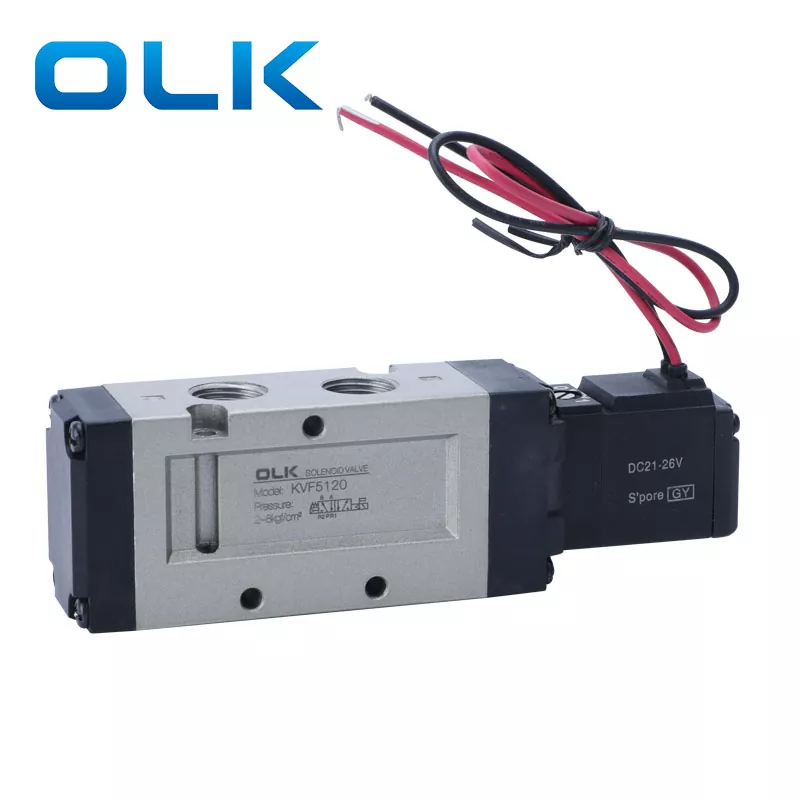

VF5120-□△B-02 |
2 posição |
ação única |
1,5~9(0,15~0,8) |
≤30ms |
5 |
PT3/8 |
45(2,5) |
0.38 |
|

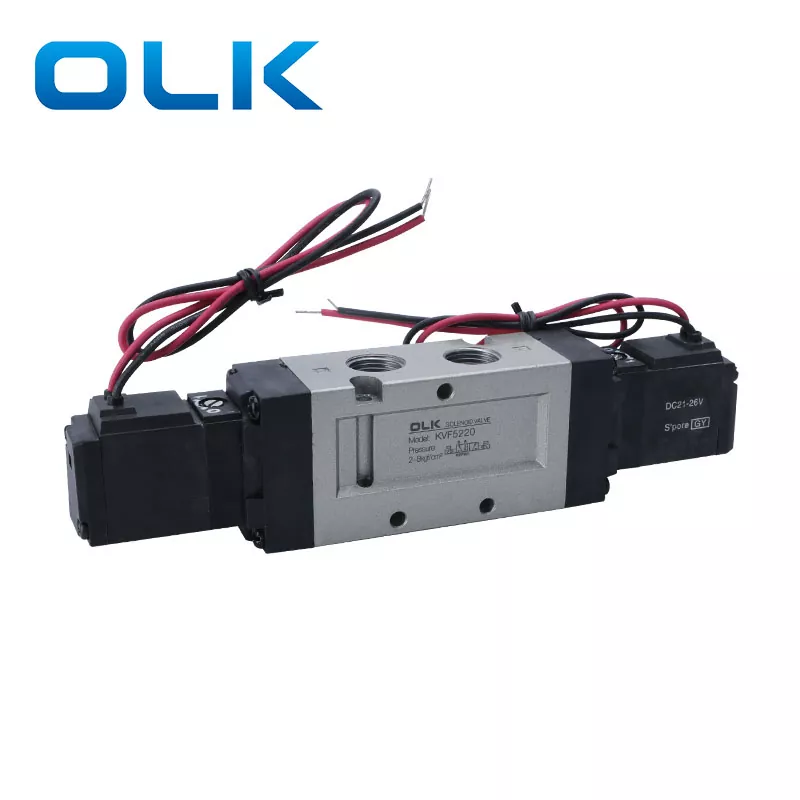

VF5220-□△B-02 |
2 posição |
ação dupla |
1~9(0,1~0,9) |
≤30ms |
5 |
PT3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 posição |
solenóide duplo vlave5/3way centro fechado |
1~9(0,1~0,9) |
≤50ms |
3 |
PT3/8 |
36(2) |
0.53 |
|

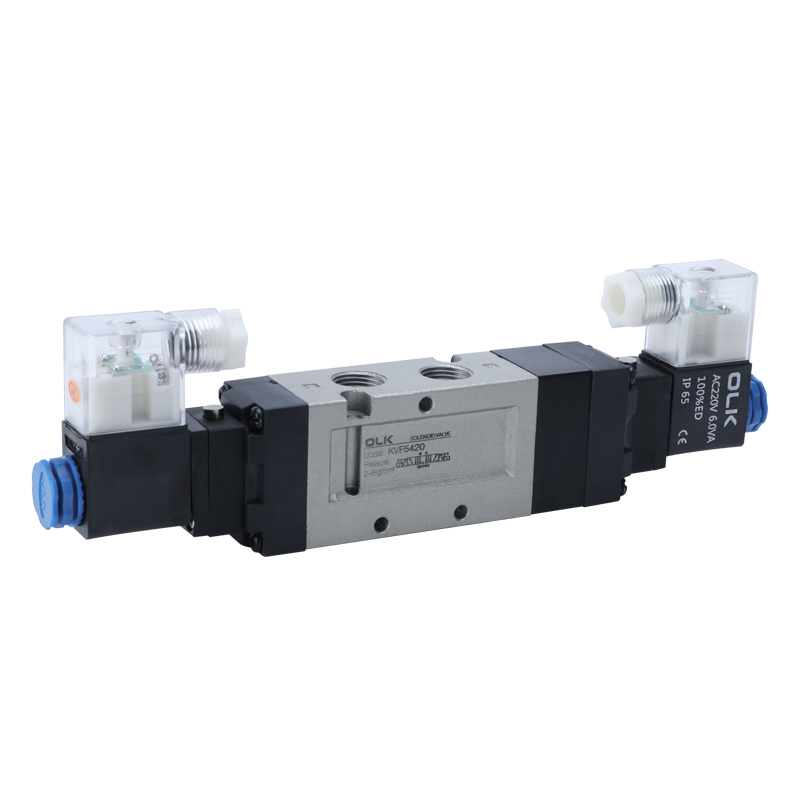

VF5420-□△B-02 |
3 posição |
centro de exaustão duplo solenóide vlave5 / 3way |
1~9(0,1~0,9) |
≤50ms |
3 |
PT3/8 |
41,4(2,3) |
0.53 |
|

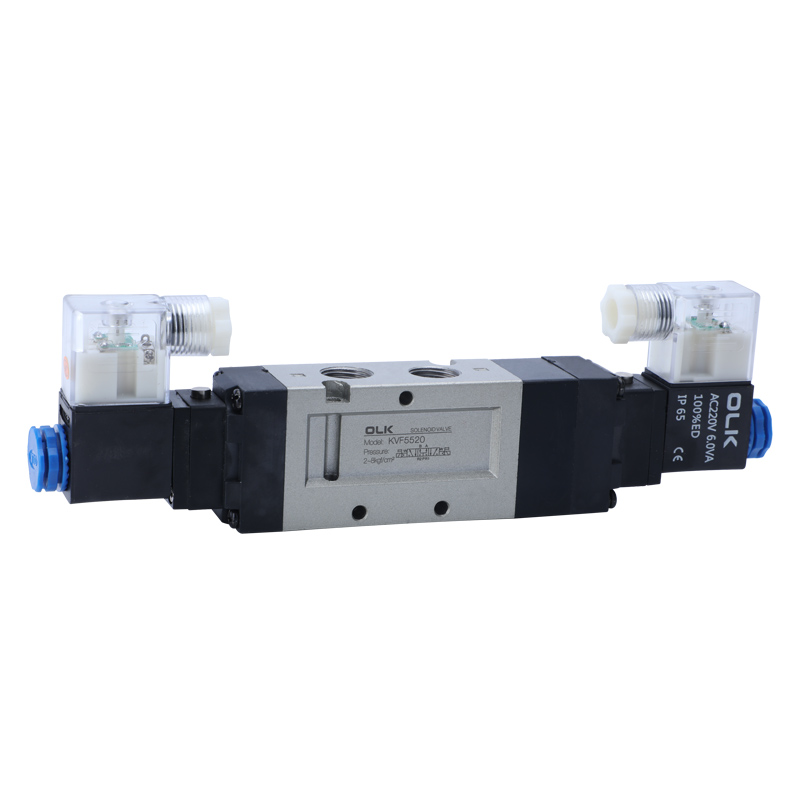

VF5520-□△B-02 |
3 posição |
válvula solenóide dupla centro de pressão de 5/3 vias |
1~9(0,1~0,9) |
≤50ms |
3 |
PT3/8 |
36(2) |
0.53 |
Qual modelo o DS3000/VF3000 pode substituir?
O DS3000 pode substituir o TPC na Coreia com a mesma função e o VF 3000 pode substituir o SMC no Japão com a mesma função
Qual é o diâmetro do bico da válvula solenóide DS5000/VF5000 de 5 vias?
O furo da rosca DS5000/VF5000 é PT3/8
