Transmissores Relé Pneumático-elétrico

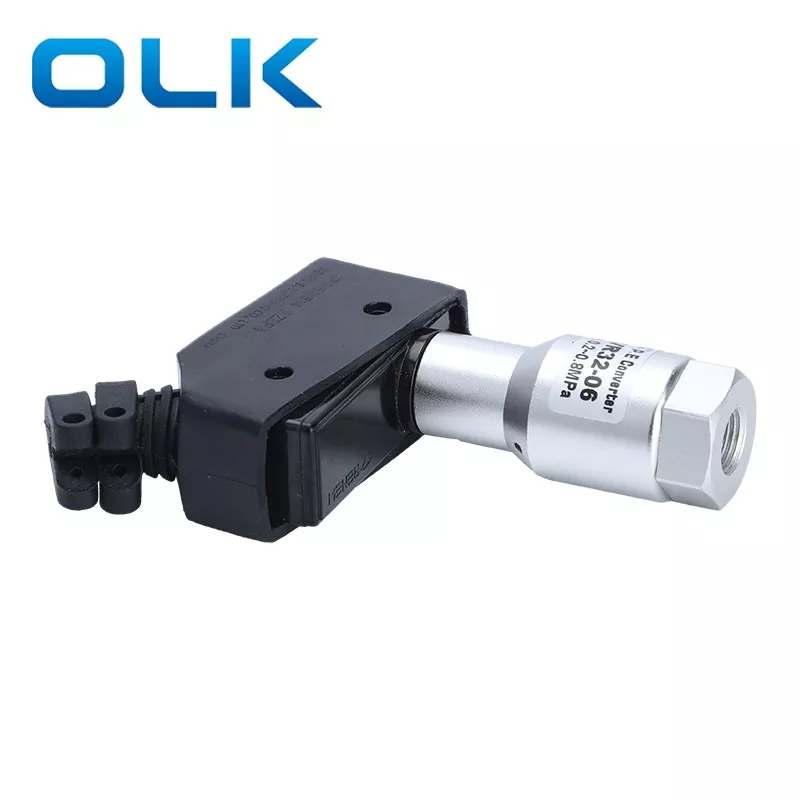

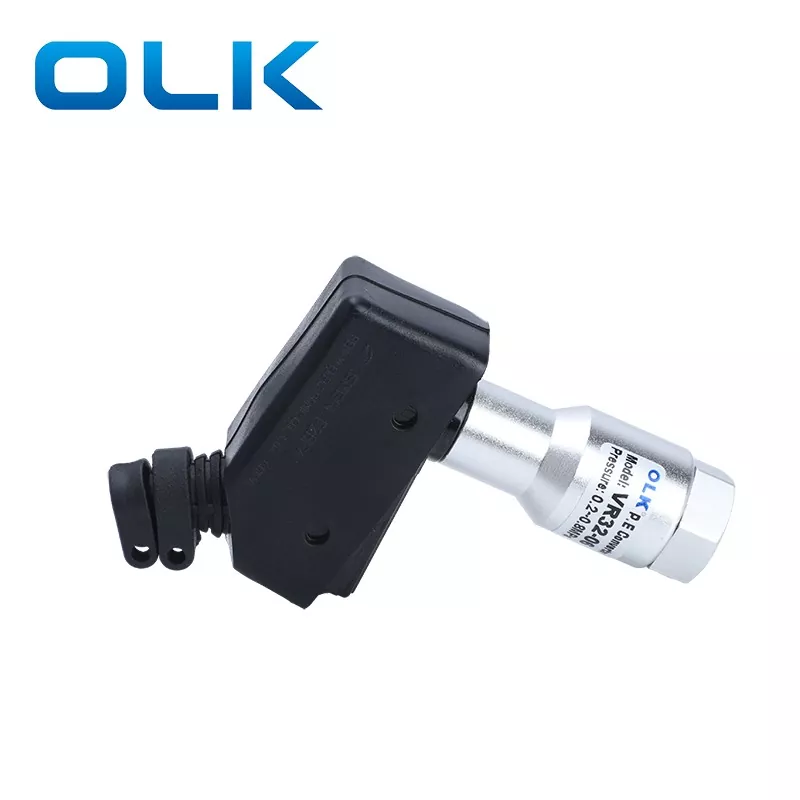

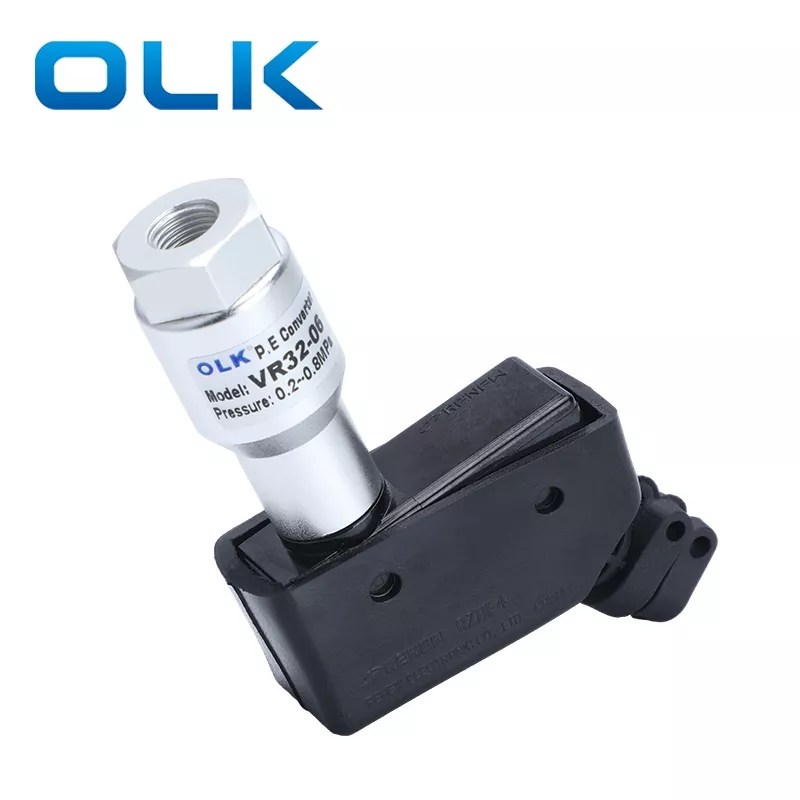

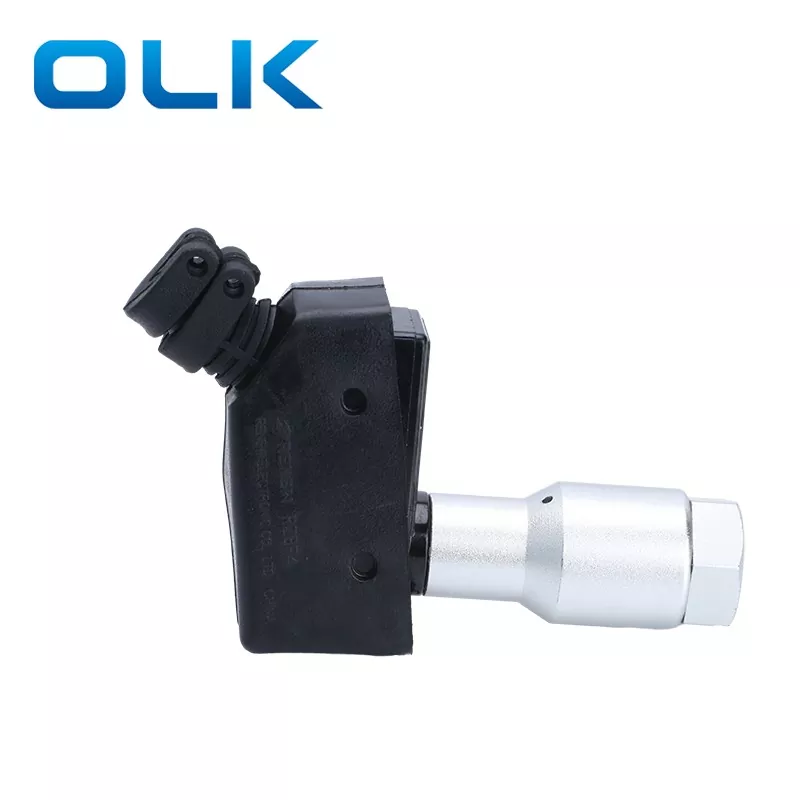

Transmissores OLK Relé Pneumático-elétrico A série SMC TIPO VR3200 é um pressostato que converte sinais pneumáticos em sinais elétricos. Consiste em cinco partes principais: um microinterruptor, mola, pistão, corpo e tampa. A pressão operacional é de 0,1-1,0 MPa VR3200 As interfaces roscadas de precisão pneumática-elétrica não são facilmente removidas. Ambas as extremidades são equipadas com tampões contra poeira, e o uso de uma capa protetora especial os torna mais duráveis ​​e prolonga sua vida útil.

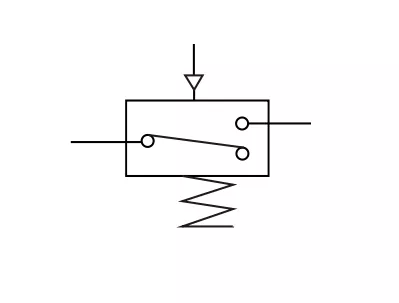

Símbolo:

Aplicações de pressostatos:

1. Detecção de pressão do cilindro: O pressostato pneumático detecta a pressão nos cilindros.

2. Confirmação de vácuo nos braços do robô: Perto da ventosa de um braço robótico em um transportador automático, o interruptor confirma a sucção.

3. Detecção de vazamento de gás: Usando um sensor de baixa pressão, a chave detecta pequenas alterações de gás para medir o vazamento.

4. Gerenciamento da pressão de alimentação: Ao conectar um pressostato a um regulador em um sistema pneumático, a pressão de alimentação pode ser definida com base no valor de pressão exibido. Durante a operação, o valor exibido mostra se a pressão de alimentação está anormal. Por exemplo, em uma linha de produção de lavagem, vários pressostatos de fluido monitoram o fornecimento de água, óleo, etc. Nos cilindros hidráulicos, os pressostatos confirmam a força do martelo.

5. Detecção de posição: Um pressostato digital detecta a contrapressão do bico para confirmar a posição das peças de trabalho.

6. Controle de fluxo de ar

7. Monitoramento de obstrução do filtro: Um sensor de pressão diferencial mede a diferença de pressão em ambos os lados do filtro. Uma diferença maior indica mais entupimento. Com base no estado de obstrução, o filtro pode ser limpo ou substituído.

8. Detecção de nível de líquido: Um sensor de pressão diferencial detecta os níveis de líquido vedando a porta de ar inferior. À medida que o nível do líquido muda, a pressão líquida no tubo vertical conectado muda, permitindo a detecção do nível.

Transmissores da série SMC tipo VR320: Relé pneumático-elétrico Parâmetros gerais

Perguntas frequentespara conversor eletropneumático VR32:

1. O seu relé eletropneumático VR32 pode substituir diretamente o VR3200 ou VR3201 da SMC?

Sim. A série VR32 da OLK é totalmente compatível com a série SMC VR3200/3201 em termos de dimensões de montagem, tamanho da porta (1/8") e desempenho elétrico. É uma substituição 100% imediata com um preço mais competitivo. Substituição econômica do VR3200!

2.Qual a diferença entre um conversor VR32 e um Pressostato?

O VR32 é um relé pneumático-elétrico mecânico projetado para converter um sinal pneumático em um sinal de contato elétrico. É simples e durável, usado principalmente para detectar o status "Air ON/OFF" ou confirmação de curso. Os pressostatos, por outro lado, geralmente apresentam displays digitais e escalas de ajuste precisas para monitorar valores de pressão específicos.

3.Quais são os cenários típicos de aplicação para conversores pneumático-elétricos VR32?

Relé de detecção de posição do cilindro:

Detecção do limite de curso do cilindro: Quando o cilindro atinge o limite, a pressão aumenta e o VR32 envia um sinal ao PLC, solicitando que a máquina prossiga para a próxima etapa.

Intertravamento de segurança: A máquina só dará partida quando a pressão do ar atingir o padrão e o circuito estiver conectado.
