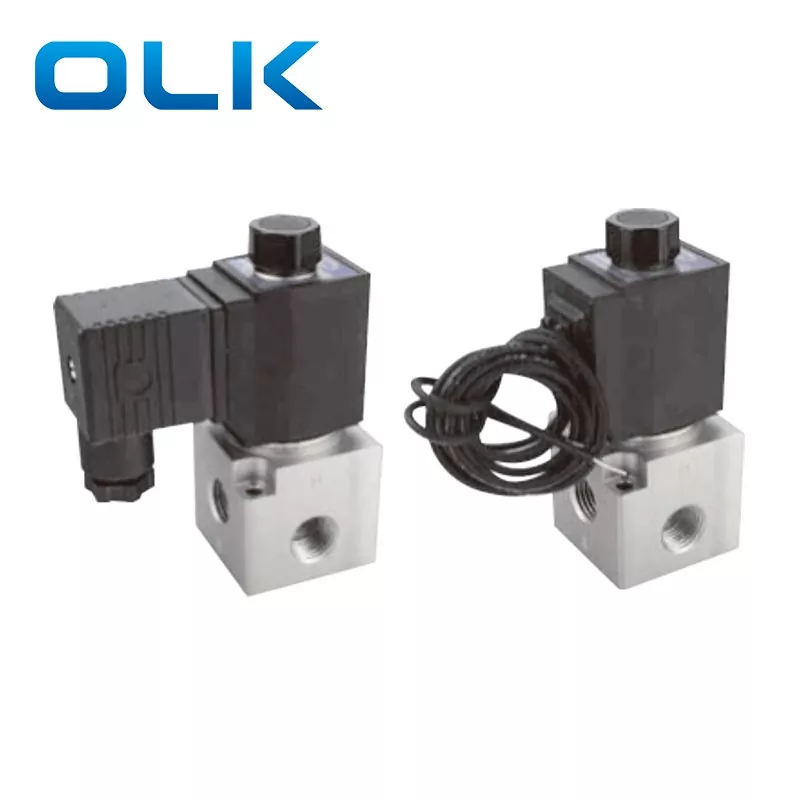

A válvula solenóide de alto fluxo 3V3 é uma válvula de 2 posições e 3 vias com design de ação direta, proporcionando resposta mais rápida e maior frequência de comutação do que as válvulas operadas por piloto. Seu robusto corpo em liga de alumínio suporta alto fluxo de ar e maior pressão, e também pode ser usado com aplicações de vácuo. As opções de bobina solenóide incluem DC12V, DC24V, AC110V ou AC220V, garantindo uma operação estável e sensível.
Esta válvula solenóide de alto fluxo 3V3 de 3 vias é adequada para sistemas pneumáticos de médio a grande porte, especialmente para vários cilindros trabalhando juntos ou sistemas que requerem alto fluxo de ar. Suas configurações normalmente fechada (NC), normalmente aberta (NA) e solenóide duplo o tornam ideal para linhas de automação, máquinas de embalagem, equipamentos de impressão e máquinas de processamento de alimentos. A sua resposta rápida e precisa distingue-a de válvulas pequenas como a 3V2.
1.Estrutura de ação direta com comutação sensível.
A: 3V2:fluxo médio,terno para pequeno sistema de controle pneumático
3.Design de desligamento coaxial para boa vedação e grande fluxo.
4.Não é necessária lubrificação.
5.Equipado com uma substituição manual para fácil instalação e teste.
6. Várias opções de tensão padrão disponíveis.
|
Código de pedido |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modelo |
Código |
|
Tamanho da porta |
Tipo de atuação |
Tensão padrão |
Entrada elétrica |
Tipo de linha |
|
|
3V:2 posições 3 vias |
Série 3:3 |
|
08:G1/4 |

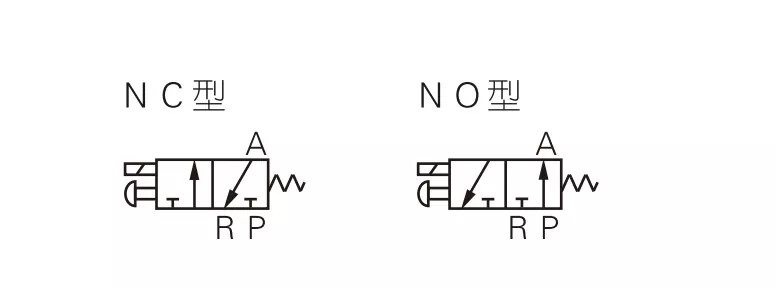

NC: normalmente fechado
|
R: AC220V |
Em branco: SEU tipo |
Em branco:G
|
|
|
|
|
|
|
NÃO: normalmente aberto |
B: DC24V |

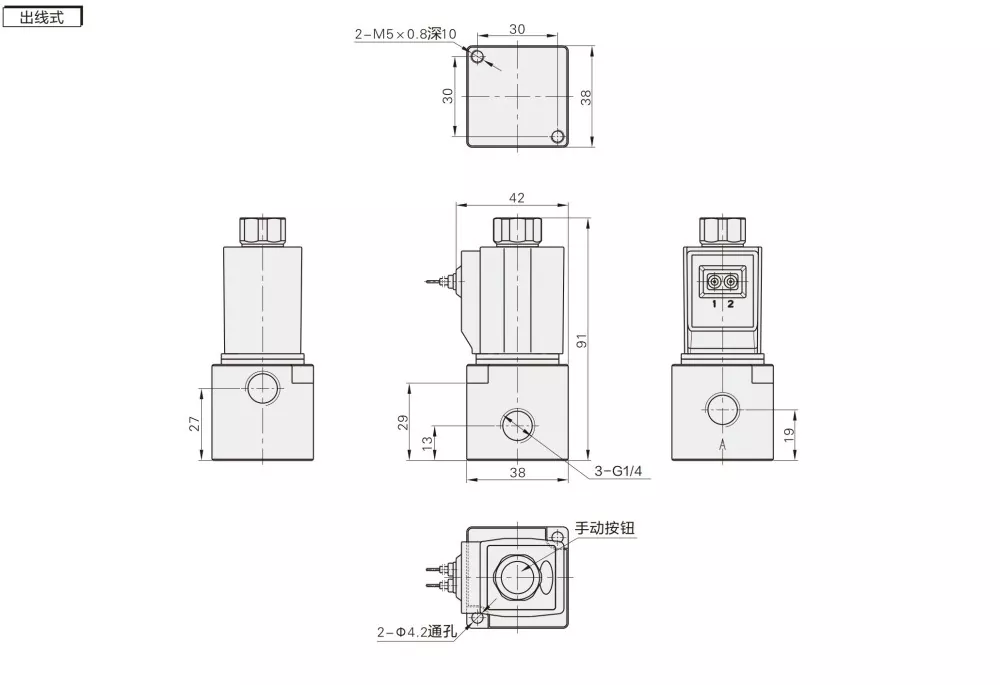

I: Tipo de linha |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
Modelo |
3V3-08 |
|
Meio de trabalho |
Ar (filtrado por filtro de 40 μm ou superior) |
|
Tipo de atuação |
Ação Direta |
|
Tamanho da porta* |
G1/4 |
|
Posição e caminho |
2 posições 3 vias |
|
Área Efetiva |
11 mm²(Cv = 0,62) |
|
Lubrificação |
Não obrigatório |
|
Faixa de pressão operacional |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
Pressão de prova |
1,5 MPa (215 psi) |
|
Temperatura operacional (℃) |
-20 ~ 70 |
|
Material do corpo |
Liga de alumínio |
|
Tensão padrão |
AC220V AC110 AC24V DC24V DC12V |
|
Faixa de tensão |
CA:±15% CC:±10% |
|
Consumo de energia |
CA: 10 VA CC: 6,5 W |
|
Classe de Proteção |
IP65(DIN40050) |
|
Grau de isolamento |
Nível B |
|
Tipo de conexão |

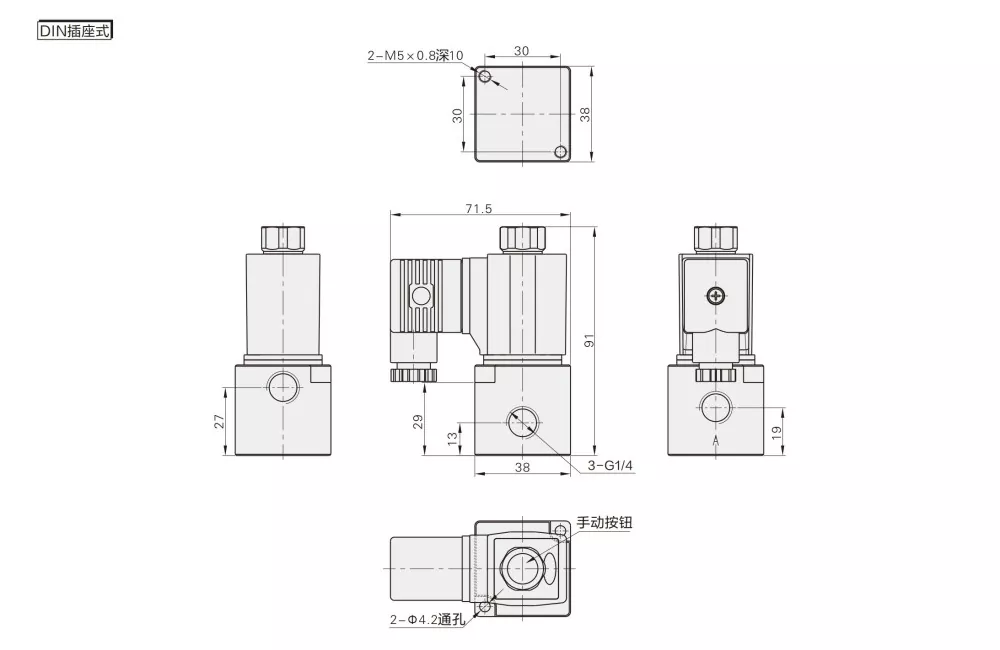

Tipo de plugue DIN/tipo de linha |
|
Tempo mínimo de excitação |
0,05 segundos |
|
Item |
Faixa de tensão |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Meio de trabalho |
Ar |
Ar, Água, Óleo |
Ar |
Ar |
|
Estado inicial: |
NC |
NF/NÃO |
NÃO/NC |
NÃO/NC |
|
Tipo de atuação |
Ação Direta |
Ação Direta |
Ação Direta |
Ação Direta |
|
Tamanho da porta |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posição e caminho |
3 Porta 2 Posição |
2 Porta 2 Posição |
3 Porta 2 Posição |
3 Porta 2 Posição |
|
Lubrificação |
Não obrigatório |
Não obrigatório |
Não obrigatório |
Não obrigatório |
|
Pressão de Trabalho |
0–0,7MPa |
0–0,7MPa |
0–0,8MPa |
0–0,8MPa |
|
Pressão de prova |
1,2 MPa |
1,5MPa |
1,2 MPa |
1,2 MPa |
|
Tamanho do orifício |
φ1,2mm |
φ2,5mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(grande fluxo de ar) |
P: Qual é a principal diferença entre a válvula solenóide 3V2 e 3V3?
A: 3V2:fluxo médio,terno para pequeno sistema de controle pneumático
3V3: alto fluxo, adequado para vários cilindros ou aplicações de alto fluxo.
Diferença de estrutura: 3V3 tem corpo maior e pode suportar maior pressão e vazão.
P: Qual é o tamanho do orifício da válvula solenóide 3V3?
A: o tamanho do orifício da válvula 3V3-08 é 11 mm
P: Quais produtos o OLK 3V3 pode substituir?
R: OLK 3V3 pode substituir as válvulas solenóides da série AIRTAC 3V3 com a mesma função e especificações semelhantes.
