Brand:
OLKPosition:
2 Position 3 WayPort size:
M5,G1/8,G1/4,G3/8,G1/2Initial State:

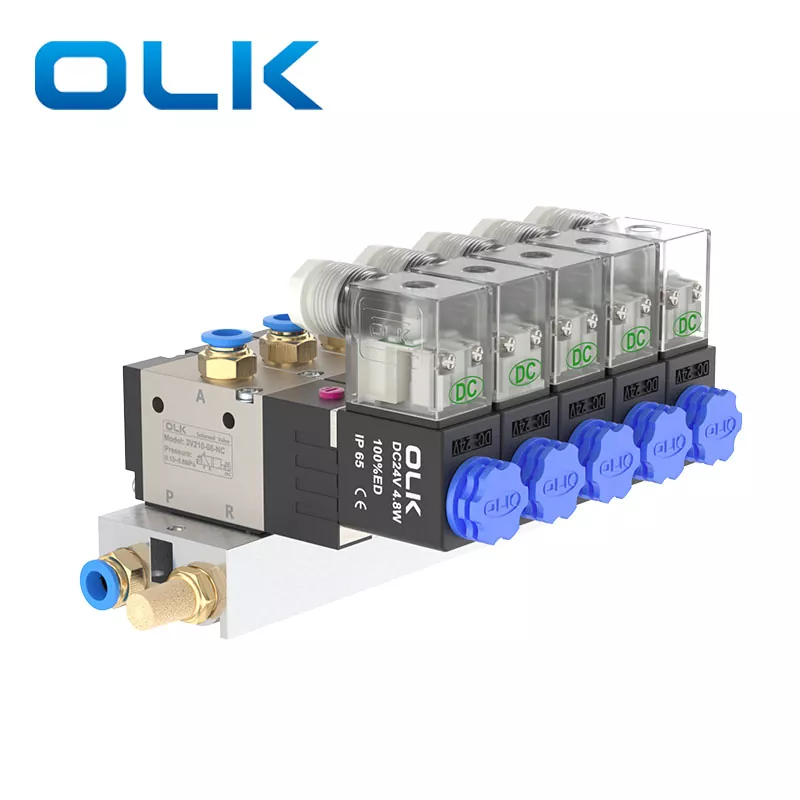

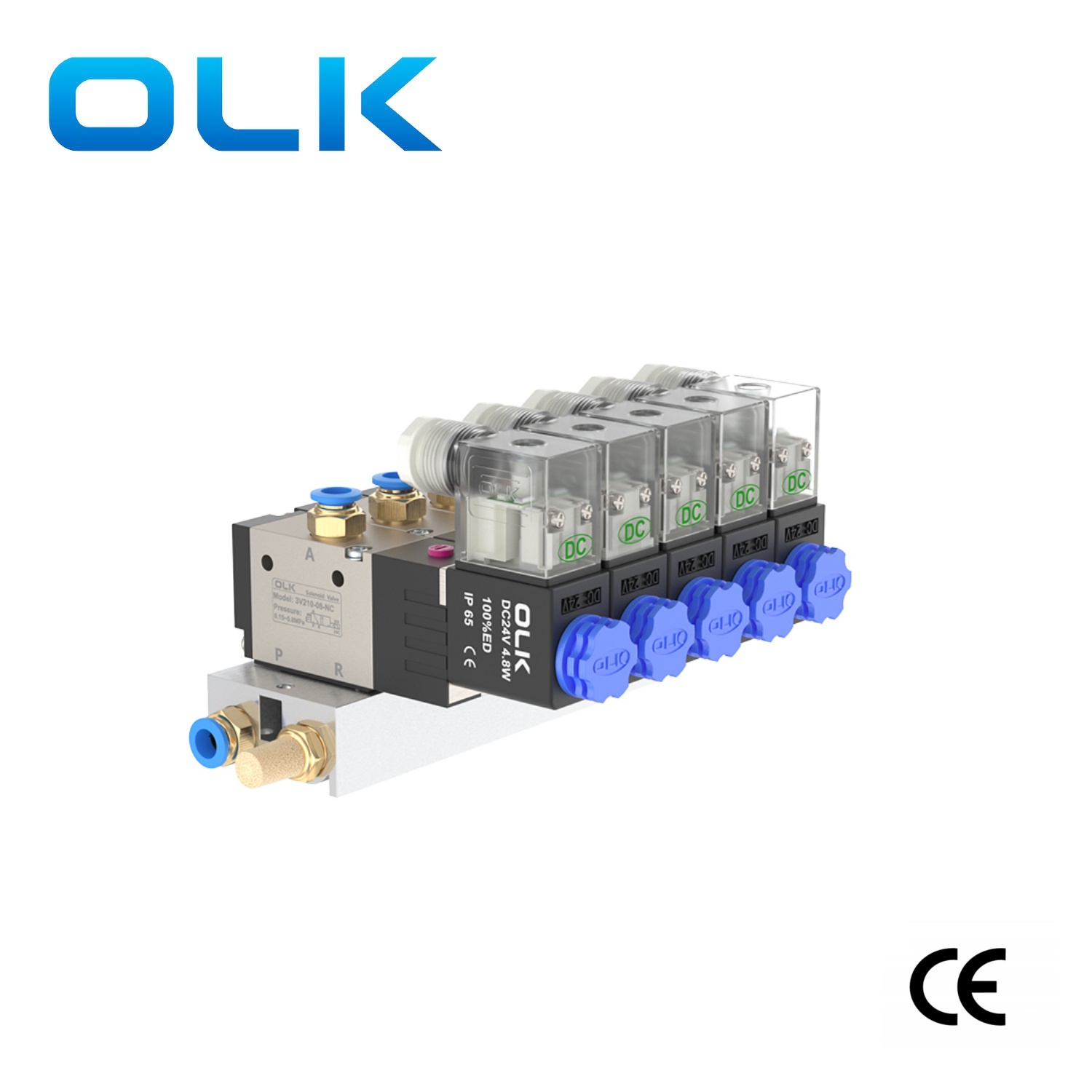

NO,NCVálvula coletora 3v, o corpo robusto tem uma longa vida útil e é muito adequado para controle de energia elétrica e pneumática. Possui uma ampla gama de aplicações, como eletrodomésticos, equipamentos industriais, equipamentos médicos, máquinas de lavar, bebedouros, irrigação por aspersão de jardim, etc. A precisão confiável o torna competente para qualquer situação de trabalho.
Especificações dos acessórios do coletor da válvula 3V e tabela de quantidades:
|
|
|
Silencioso |
plugue |
PL8-02 |
PC8-02 |

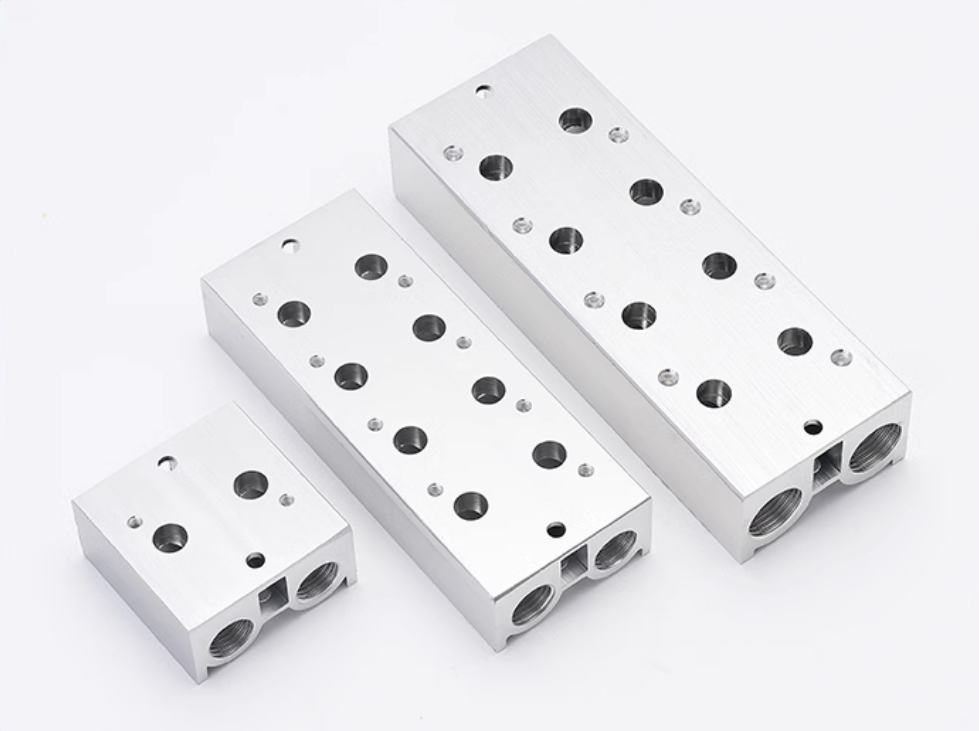

Placa de ônibus |

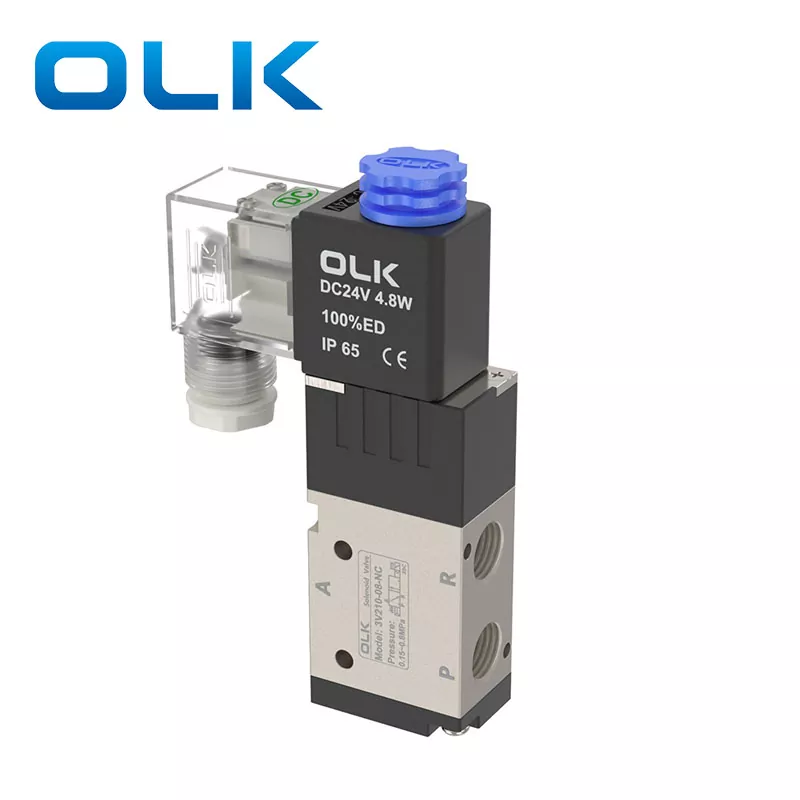

Válvula solenóide 3v |
 |

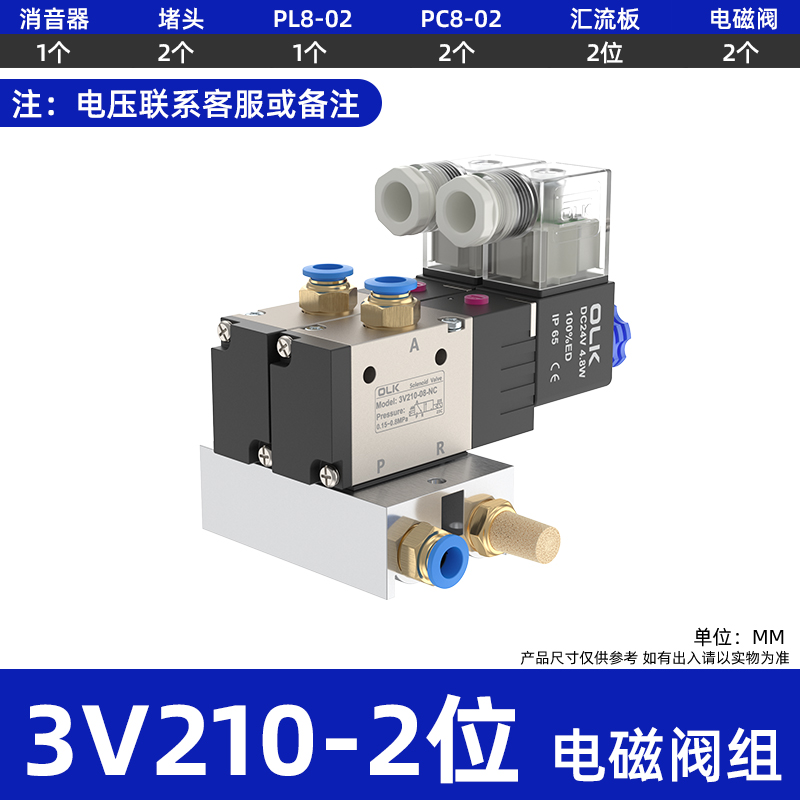

3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
 |

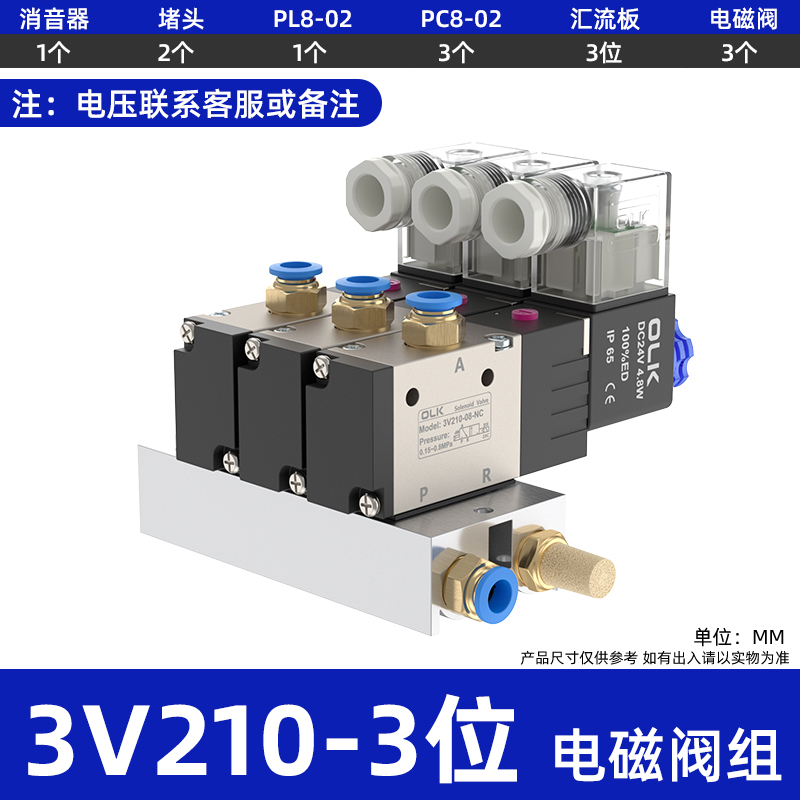

3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
 |

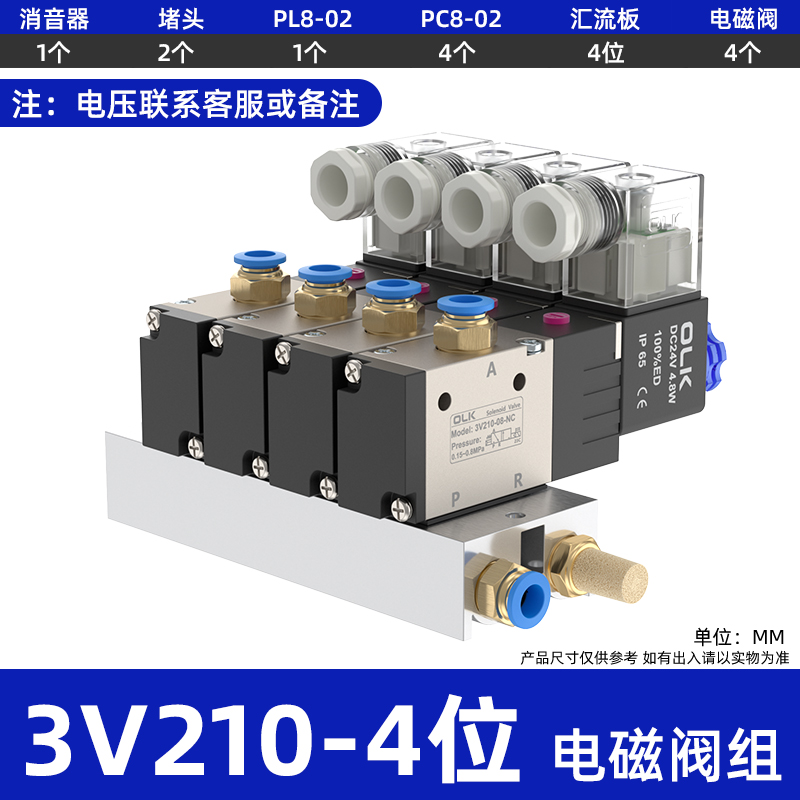

3V110-4F 3V110-4F 3V310-4F |
1 |
2 |
1 |
4 |
4 |
4 |
 |

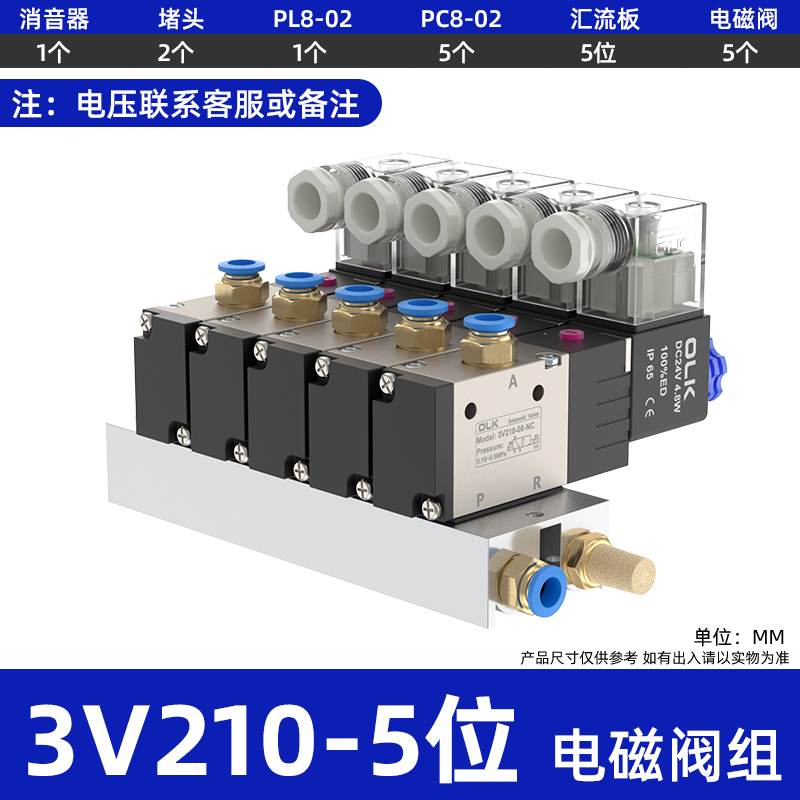

3V110-5F 3V210-5F 3V310-5F |
1 |
2 |
1 |
5 |
5 |
5 |
 |

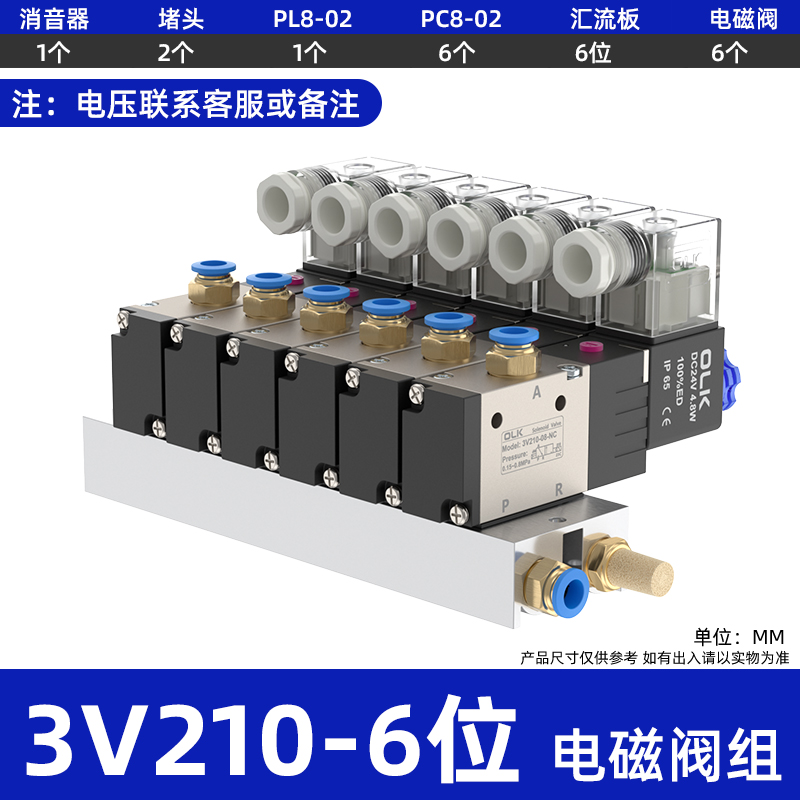

3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
 |

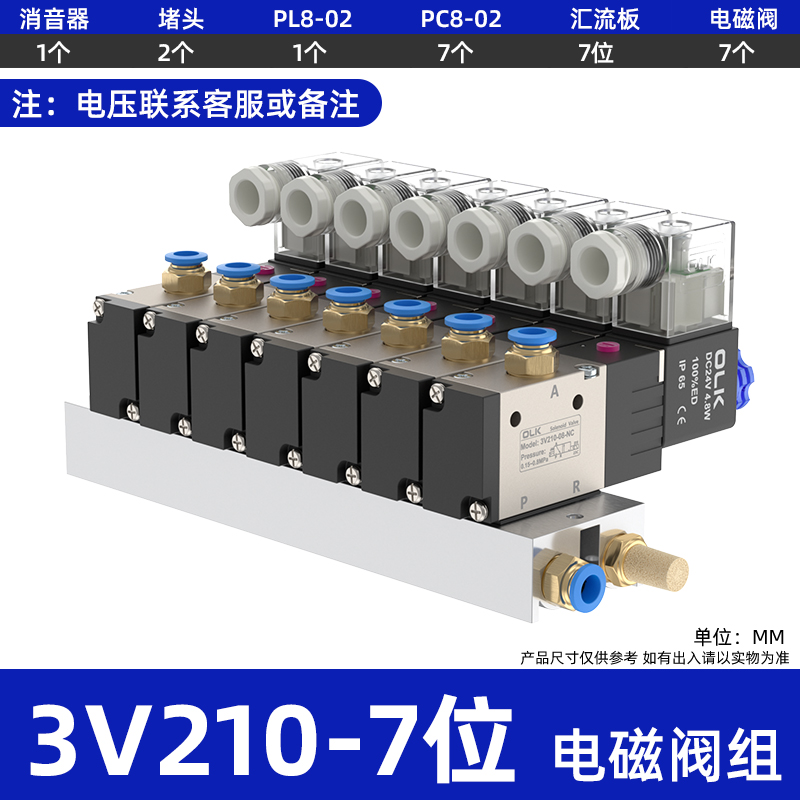

3V110-7F 3V210-7F 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
 |

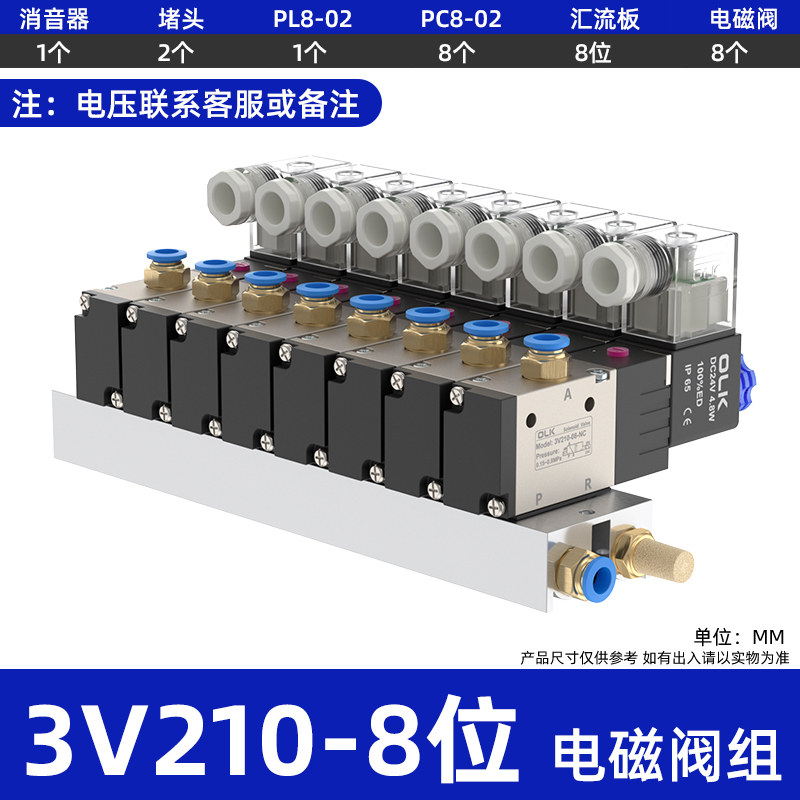

3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
 |

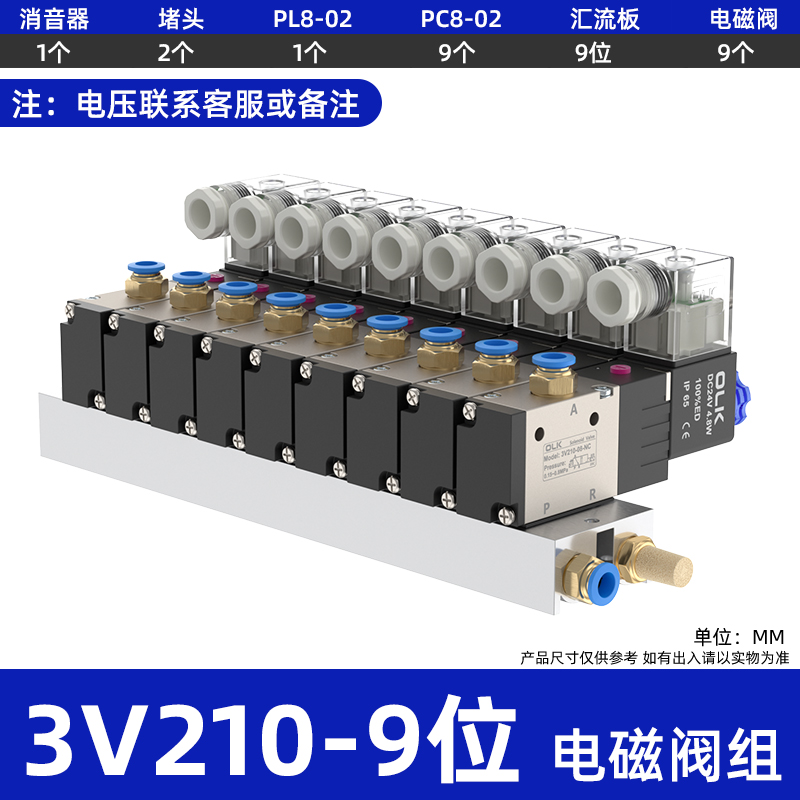

3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
 |

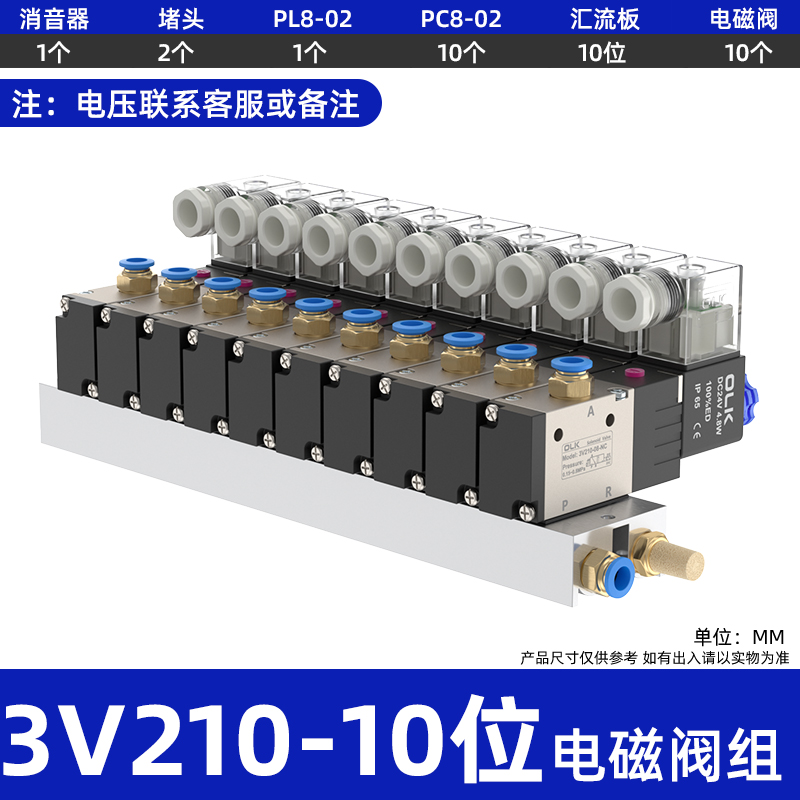

3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
Válvula manifold 3V 3v Dados de parâmetros gerais:
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Tipo piloto |
|
número de posições |
Duas posições três vias |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0,15~0,8(21~114) |
|
Faixa de pressão de trabalho MPa(psi) |
1,5 MPa (215 psi) |
|
Diâmetro da porta |
liga de alumínio |
|
Tensão Padrão |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Usar faixa de tensão |
CA:±15% CC:±10% |
|
nível de proteção |
IP65 (DIN40050) |
|
grau de resistência ao calor |
Classe B |
|
Tipo de conexão |
Tipo de soquete DIN, tipo de saída |
|
Tempo de excitação |
0,05 segundos ou menos |
|
modelo |
Diâmetro da porta |
Temperatura de trabalho °C |
Frequência operacional MÁXIMA |
Área da seção transversal do fluxo mm² (valor CV) |
consumo de energia |
|
3V110-M5 |
M5 |
-20~70 |
5 vezes/segundo |
5,5(0,31) |
CA: 3VA CC: 3W |
|
3V120-M5 |
M5 |
-20~70 |
5 vezes/segundo |
5,5(0,31) |
CA: 3VA CC: 3W |
|
3V110-06 |
G1/8 |
-20~70 |
5 vezes/segundo |
12,0(0,67) |
CA: 3VA CC: 3W |
|
3V120-06 |
G1/8 |
-20~70 |
5 vezes/segundo |
12,0(0,67) |
CA: 3VA CC: 3W |
|
3V210-06 |
Entrada=saída=G1/8 |
-20~70 |
5 vezes/segundo |
14,0(0,78) |
CA: 6VA CC: 4,8W |
|
3V220-06 |
Entrada=saída=G1/8 |
-20~70 |
5 vezes/segundo |
14,0(0,78) |
CA: 6VA CC: 4,8W |
|
3V210-08 |
Entrada=saída=G1/4 |
-20~70 |
5 vezes/segundo |
16,0(0,89) |
CA: 6VA CC: 4,8W |
|
3V220-08 |
Entrada=saída=G1/4 |
-20~70 |
5 vezes/segundo |
16,0(0,89) |
CA: 6VA CC: 4,8W |
|
3V310-08 |
Entrada=saída=G1/4 |
-20~70 |
5 vezes/segundo |
25,0(1,39) |
CA: 6VA CC: 4,8W |
|
3V320-08 |
Entrada=saída=G1/4 |
-20~70 |
5 vezes/segundo |
25,0(1,39) |
CA: 6VA CC: 4,8W |
|
3V310-10 |
Entrada=saída=G3/8 |
-20~70 |
5 vezes/segundo |
30,0(1,67) |
CA: 6VA CC: 4,8W |
|
3V320-10 |
Entrada=saída=G3/8 |
-20~70 |
5 vezes/segundo |
30,0(1,67) |
CA: 6VA CC: 4,8W |
|
3V410-15 |
Entrada=saída=G1/2 |
-5~60 |
3 vezes/segundo |
50,0(2,79) |
CA: 6VA CC: 4,8W |
|
3V420-15 |
Entrada=saída=G1/2 |
-5~60 |
3 vezes/segundo |
50,0(2,79) |
CA: 6VA CC: 4,8W |
| Compatível com válvulas solenóides das séries OLK 3V100, 3V200 e 3V300. Prestamos serviços completos de montagem (Válvula + Coletor + Conexões) |
||||
 |
 |
 |
 |
 |
|
|

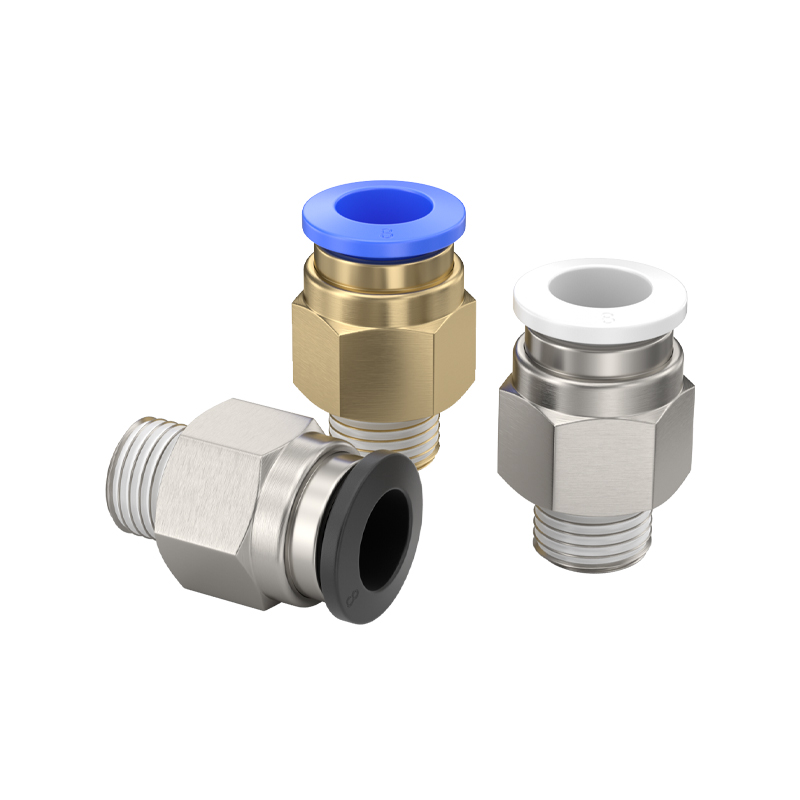

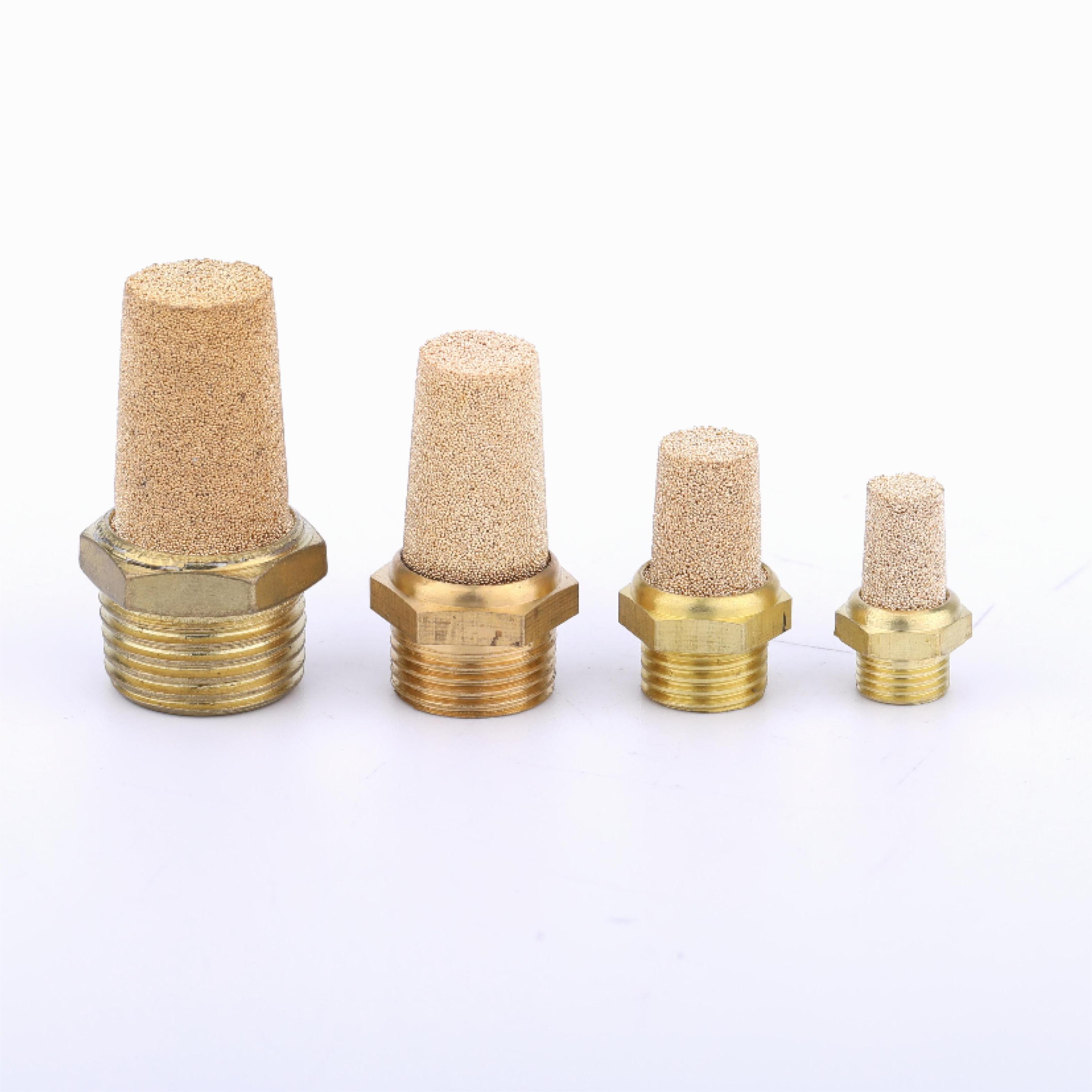

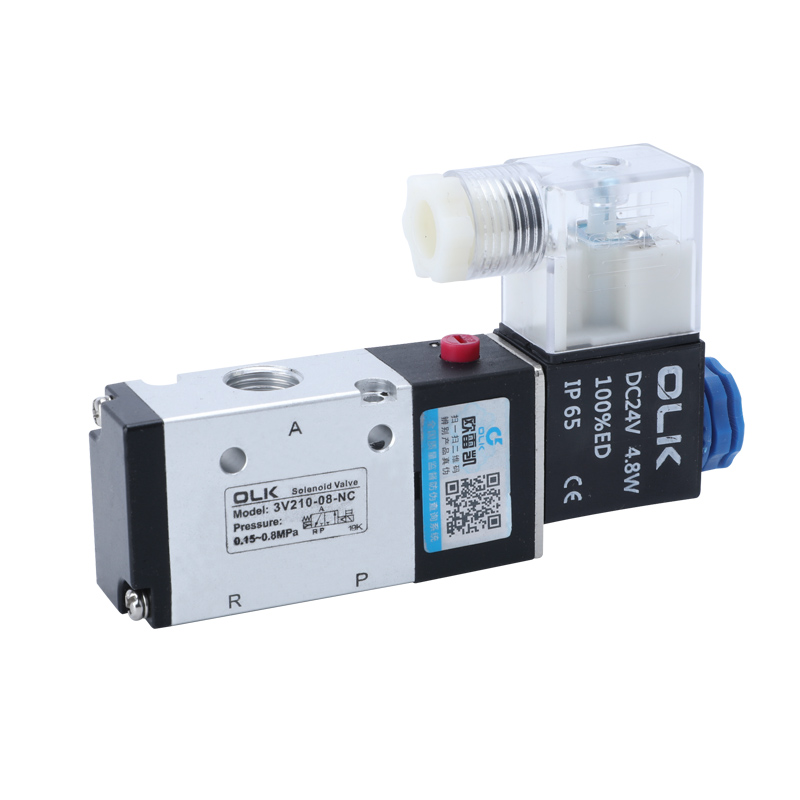

Válvula solenóide 3V | Unidade principal 3V | Montagem de PC | silenciador tipo torre |
