Válvula do coletor 3V 4V

No matter if it is a 3V or 4V pneumatic solenoid valve, besides the single valve type, we can also put many solenoid valves together. This is called a 3V 4V manifold valve or solenoid valve base busbar.

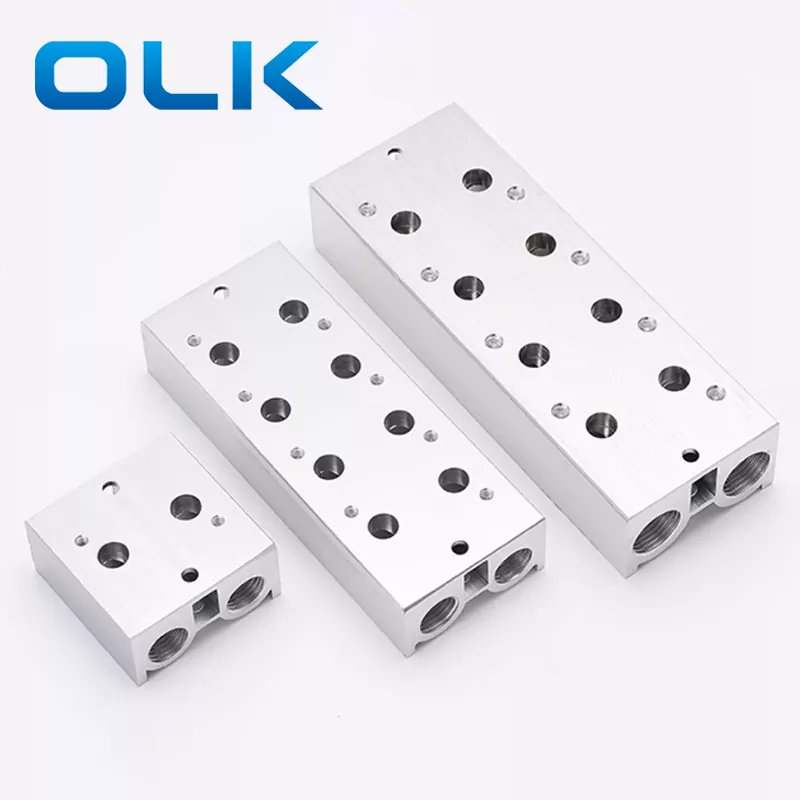

A válvula do coletor 3V 4V é uma placa com muitos caminhos de ar. Tem design compacto. O barramento da base da válvula solenóide pode instalar 2 a 20 válvulas solenóides pneumáticas em um coletor. Mas o número de posições no coletor não pode ser alterado.

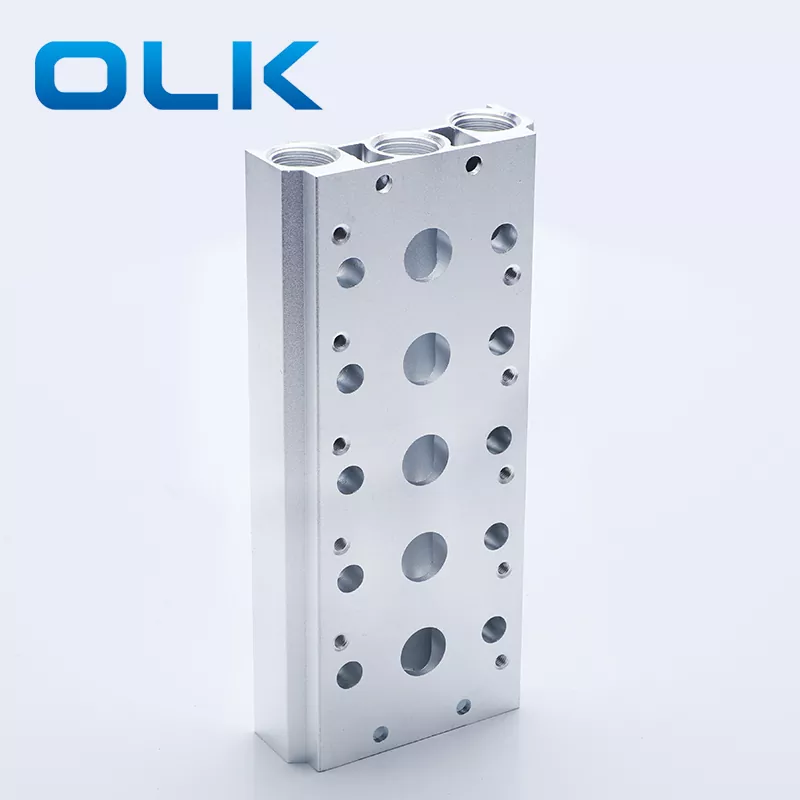

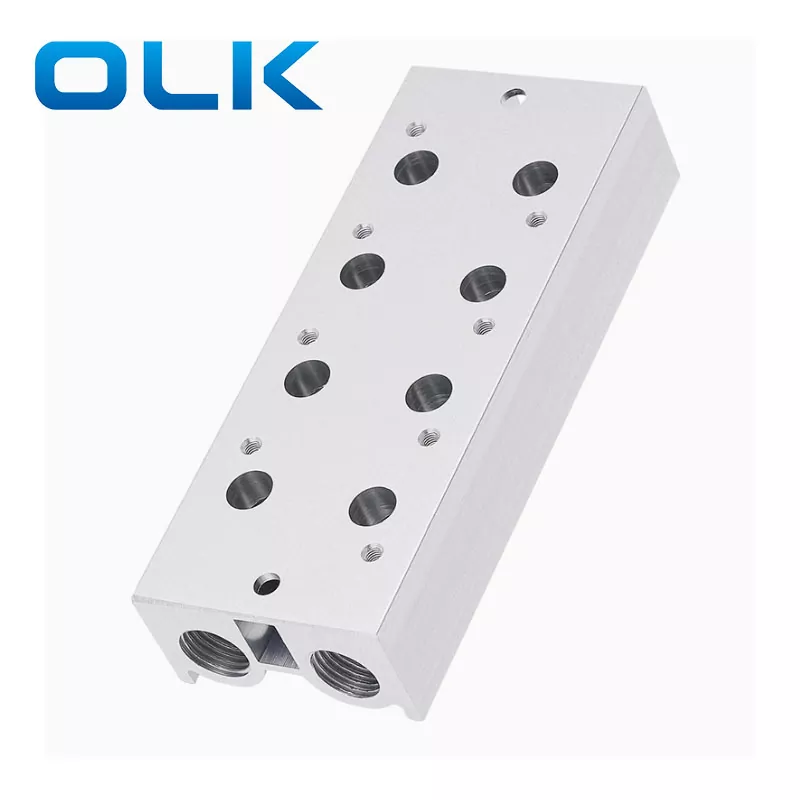

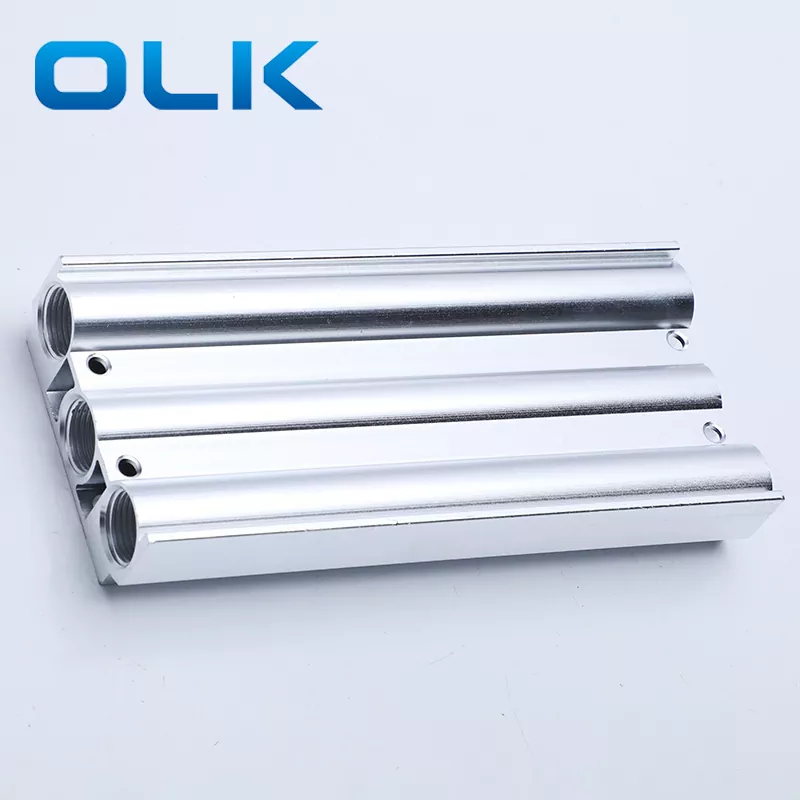

Todas as válvulas solenóides pneumáticas no coletor compartilham a mesma porta de suprimento de ar (porta P) e porta de escape (porta R). Para a válvula do coletor de 3V, há uma entrada de ar e uma saída de ar no lado esquerdo. Dois plugues são instalados no lado direito. Para a válvula do coletor de 4V, há uma entrada de ar no meio e duas saídas de ar em ambos os lados (no lado esquerdo). Três plugues são instalados no lado direito.

Podemos instalar um silenciador ou um plugue na porta de escape. Ao usar um silenciador, devemos garantir que os pequenos orifícios não estejam bloqueados.

Características do produto da válvula solenóide do coletor 3V/4V:

1. Pode integrar uma série unificada de válvulas de controle direcional em um grupo de válvulas, economizando espaço e custos.

2. Possui ingestão, escape e fiação unificados, facilitando a localização de falhas.

3. É flexível em combinação e tem forte expansão, permitindo combinação arbitrária ou expansão do número de válvulas de controle direcional conectadas

Atenção:

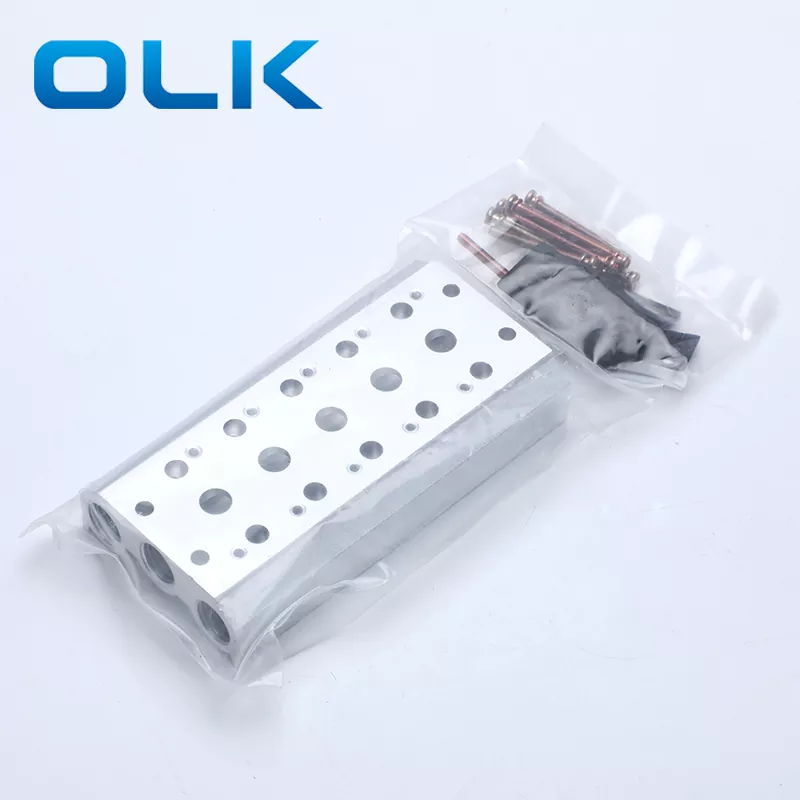

Os kits de válvula solenóide de 1.3V-manifold contém coletor, vedação e parafuso;

2.3V A válvula do solenóide dos kits de placa em branco contém placa em branco e parafuso.

3. Ao instalar a junta entre a válvula solenóide pneumática e a placa da válvula, a parte saliente deve ser instalada voltada para baixo para evitar vazamentos de ar.

Perguntas frequentes:

1. Qual é a função de placas em branco nos grupos de válvulas solenóides?

Posições não utilizadas de vedação: A placa em branco é usada para cobrir posições reservadas no coletor de válvula, onde nenhuma válvula solenóide está atualmente instalada, impedindo o vazamento de ar e a entrada de poeira ou detritos. A placa em branco permite fácil expansão ou reconfiguração futura sem a necessidade de substituir todo o coletor, reduzindo os custos de manutenção. Nos casos, a placa em branco também pode ser usada para isolar canais específicos para segurança ou quando uma seção do sistema não está temporariamente em uso.

2. Quais são os tipos de tubulação da válvula do coletor 3V 4V

Uma única válvula pneumática ou um barramento de base da válvula solenóide, existem dois tipos de tubulação com tubos externos: tubulação direta e tubulação de base.
