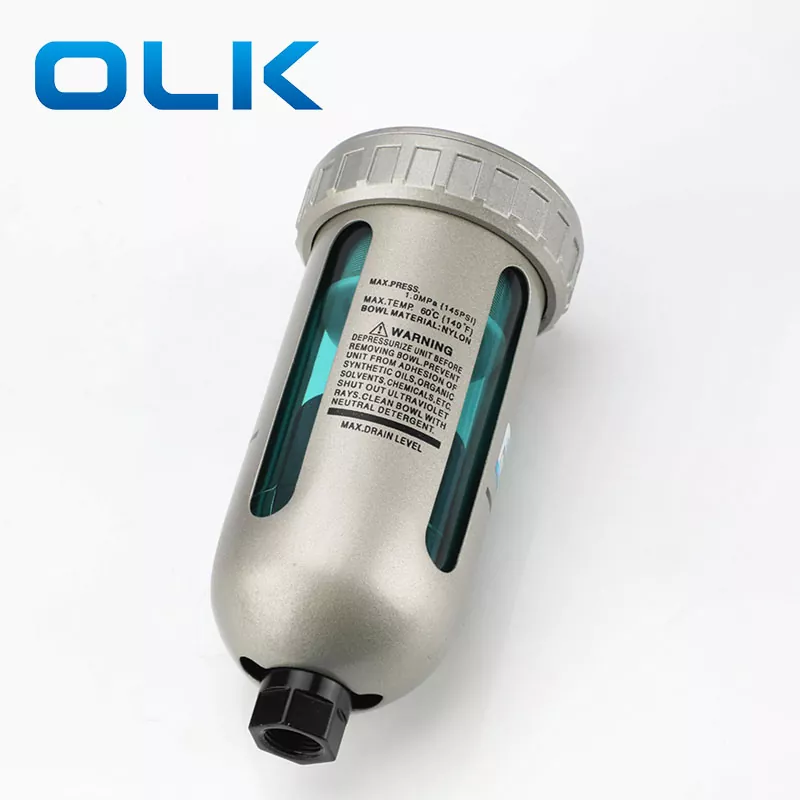

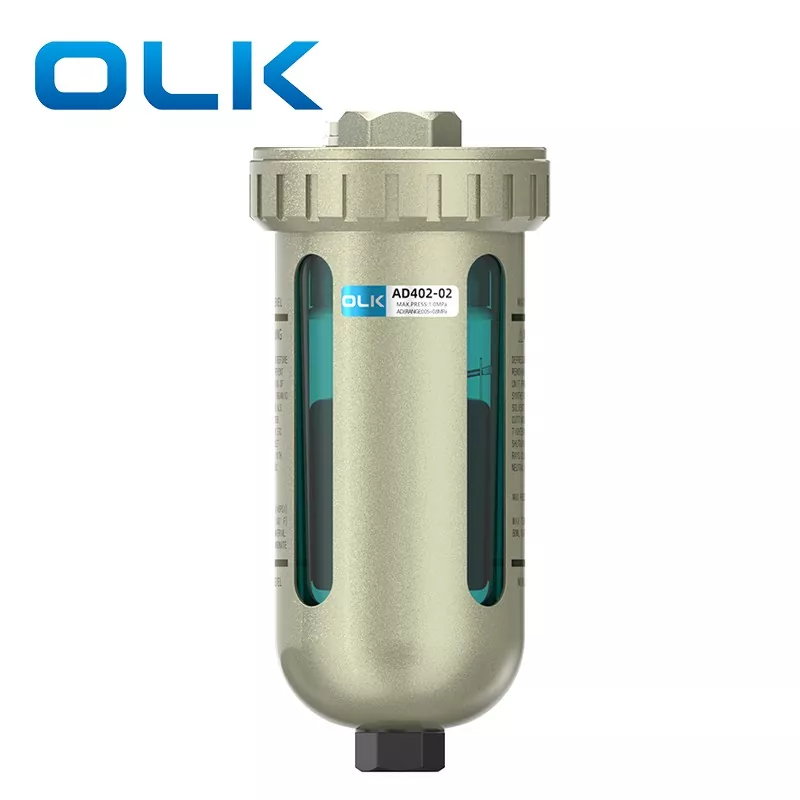

Válvula de drenagem automática AD402

Válvula de drenagem automática OLKAD402 Descarrega a drenagem de forma automática e confiável, sem a necessidade de operação manual. Resistente à poeira e à corrosão para desempenho duradouro, com um protetor de tigela durável incluído como padrão. Projetado para eficiência, construído para confiabilidade!

Válvula de drenagem automática AD402Princípio de funcionamento:

1. Sem pressão na tigela:

   Quando não há pressão interna, a bóia cai devido ao seu peso, vedando o orifício da câmara. O pistão é empurrado para baixo por uma mola e a drenagem flui através de um orifício alongado até a carcaça, onde é descarregada.

2. Pressão aplicada à tigela:

   Quando a pressão interna excede 1 MPa, ela supera a força da mola, levantando o pistão até vedar contra o O-ring. Isso isola o interior da tigela do exterior.

3. Acúmulo de drenagem:

   À medida que a drenagem se acumula, a bóia sobe, abrindo o orifício da câmara e permitindo a entrada de pressão. Esta pressão, combinada com a força da mola, empurra o pistão para baixo, descarregando a drenagem através da guia de drenagem.

Perceber

1: Ao instalar tubos de drenagem, utilize tubos com diâmetro interno superior a 10 milímetros e comprimento não superior a 5 metros. Não dobre os tubos para cima.

2. A potência do compressor deve ser superior a 3,7 kW

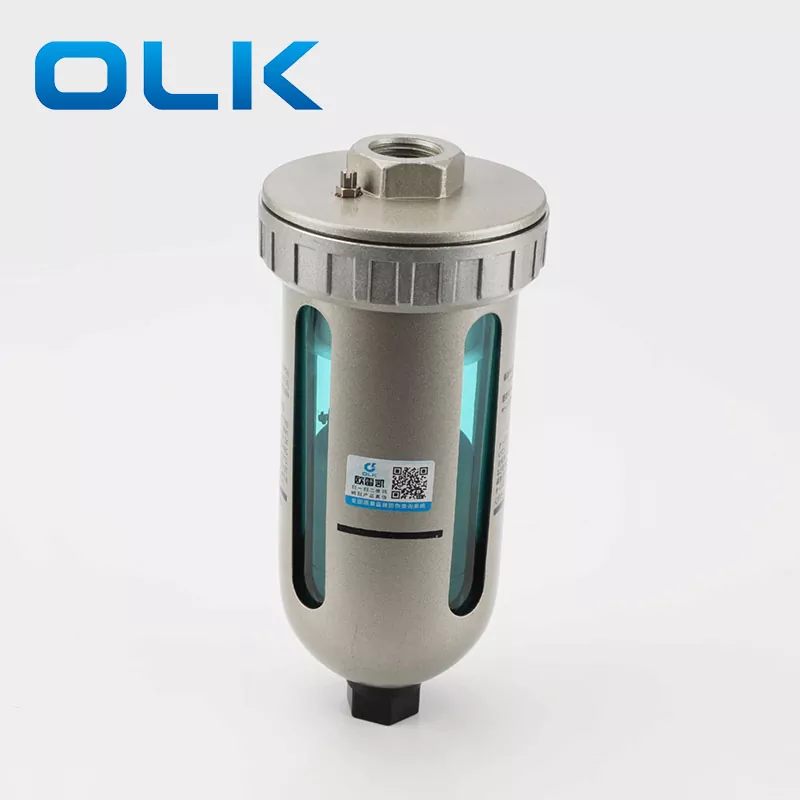

Válvula de drenagem automática série SMC tipo AD402Parâmetros gerais
