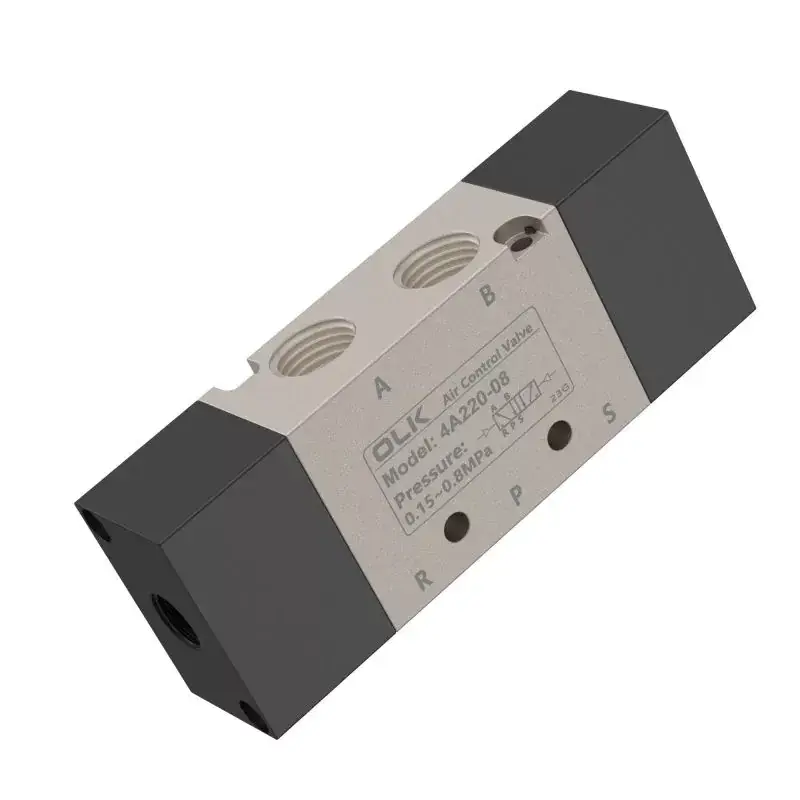

A válvula de controle de ar da série 4A ou OULEIKAI (OLK) 4A permite o controle e a comutação de vários fluidos e pode controlar cilindros de ação dupla. A série 4A é controlada por ar, garantindo uma rápida velocidade de resposta e operação precisa para garantir a estabilidade e a precisão do controle de gás. É estritamente proibido usar este produto em condições que excedam o intervalo especificado para evitar afetar a vida e a segurança do produto.
SÍMBOLO:
Código de pedido
4a
1
10
06
MODELO
CÓDIGO
Tipo de válvula
Tamanho da porta
4A: 2 Posição Válvula de 5 maneiras/3 Posição Válvula de 5 maneiras
1: 100 séries
10: Solenóide único 5/2 Way
M5: M5X0.8
2: 200 séries
20: válvula solenóide dupla 5/2 Way
06: G1/8
3: 300 séries
30c: válvula solenóide dupla de 5/3, centro fechado
08: G1/4
4: 400 séries
30E: válvula solenóide dupla de 5/3 de via Centro de exaustão
10: G3/8
30p: Válvula solenóide dupla Centro de pressão de 5/3 de maneira
15: G1/2

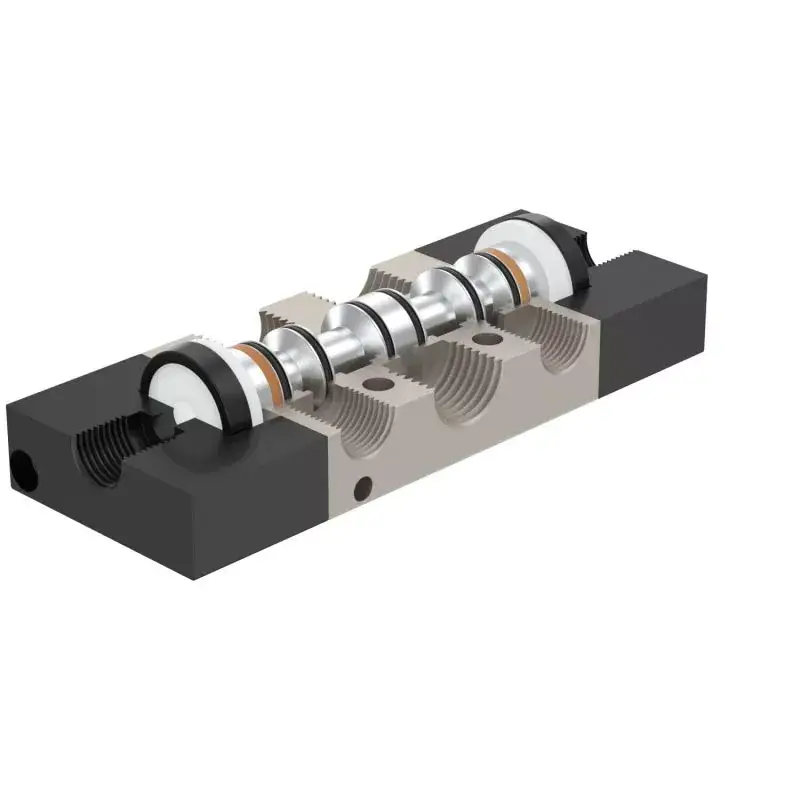

1. Estrutura do tipo pistão, excelente vedação, reação responsiva;
2. As válvulas solenóides de três posições oferecem três funções centrais para escolher;
3. As válvulas pneumáticas de duas posições de duas posições apresentam uma função de memória;
4. O buraco interno é processado com uma técnica especial, resultando em baixa resistência ao atrito, baixa pressão de inicialização e vida útil longa;
5. Não há necessidade de lubrificação por óleo;
6. Pode ser integrado a uma base para formar um grupo de válvulas, salvando o espaço de instalação.
|
meio de trabalho |
Ar (filtrado através de um filtro acima de 40μm) |
|
Ação |
Controle de ar externo |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Resistência à pressão garantida |
1.5MPa (215psi) |
|
Temperatura de trabalho ° c |
-20∼70 |
|
Material corporal |
liga de alumínio |
|
modelo |
Diâmetro da porta |
número de posições |
Frequência operacional mais alta |
Área transversal eficaz MM² (valor do CV) |
|
4A110-M5 |
M5 |
2 Posição 5 maneiras |
5 vezes/segundo |
5.5 (0,31) |
|
4A120-M5 |
M5 |
2 Posição 5 maneiras |
5 vezes/segundo |
5.5 (0,31) |
|
4A130C-M5 |
M5 |
Três posições cinco maneiras |
3 vezes/segundo |
5.0 (0,28) |
|
4A130E-M5 |
M5 |
Três posições cinco maneiras |
3 vezes/segundo |
5.0 (0,28) |
|
4A130P-M5 |
M5 |
Três posições cinco maneiras |
3 vezes/segundo |
5.0 (0,28) |
|

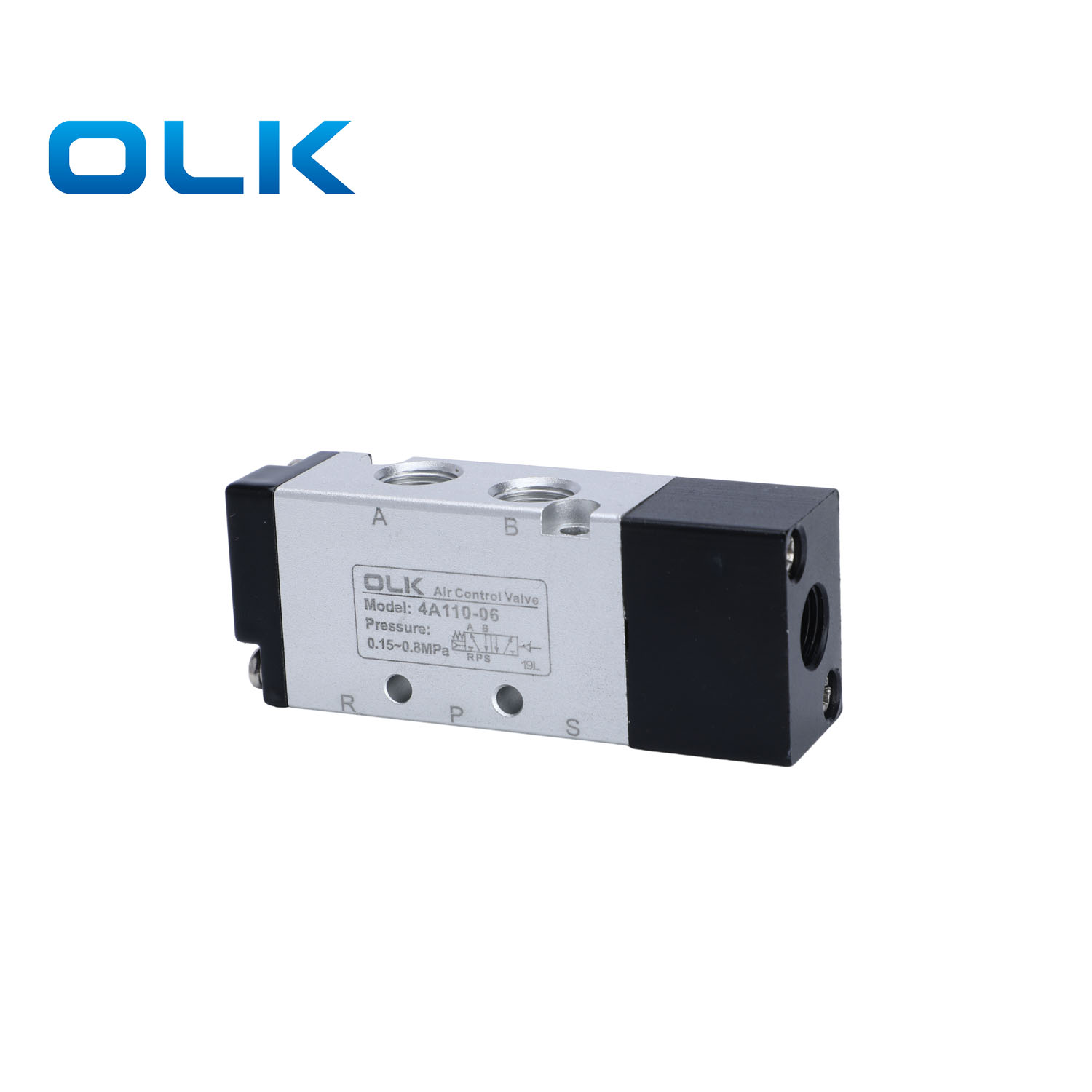

4A110-06 |
G1/8 |
2 Posição 5 maneiras |
5 vezes/segundo |
12.0 (0,67) |
|

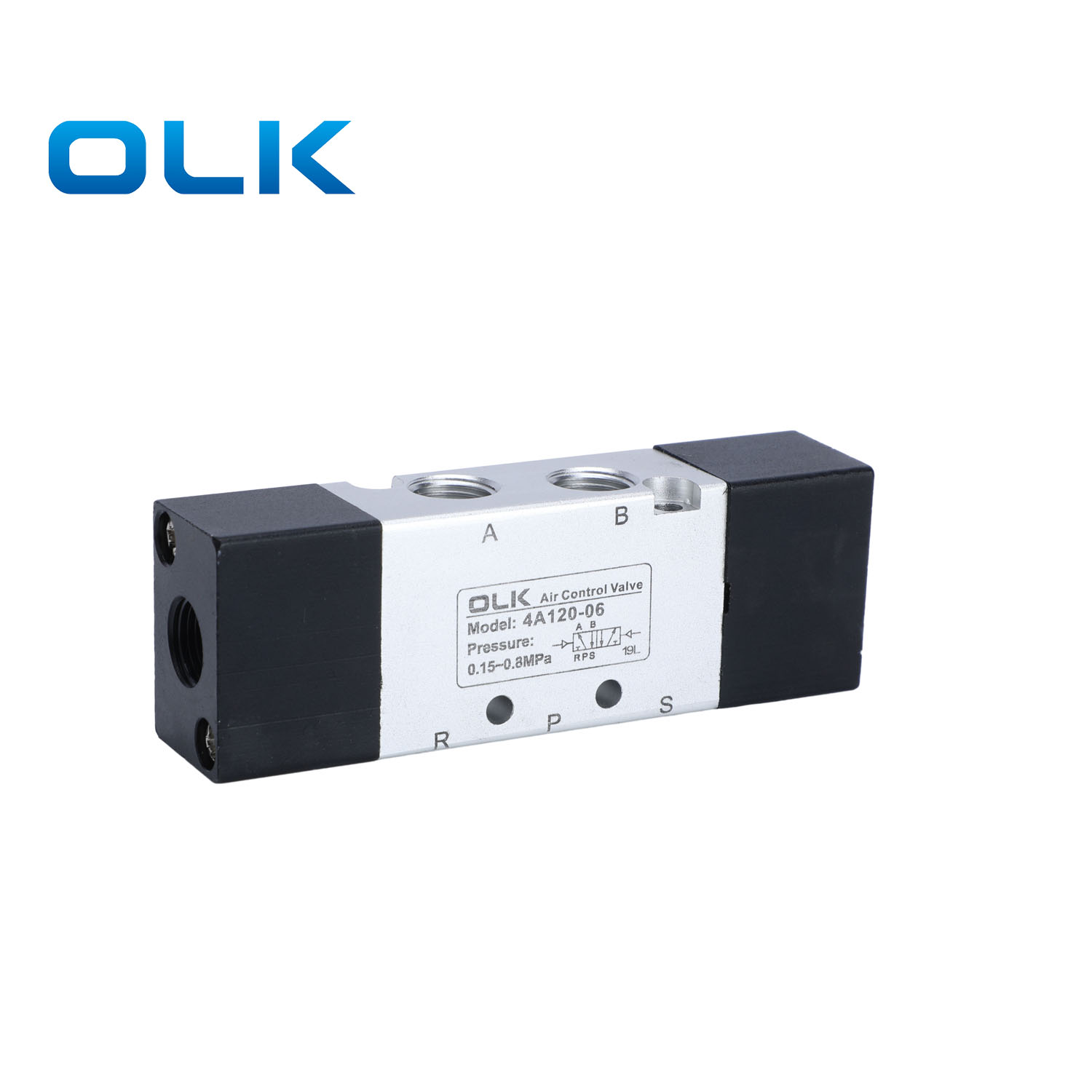

4A120-06 |
G1/8 |
2 Posição 5 maneiras |
5 vezes/segundo |
12.0 (0,67) |
|

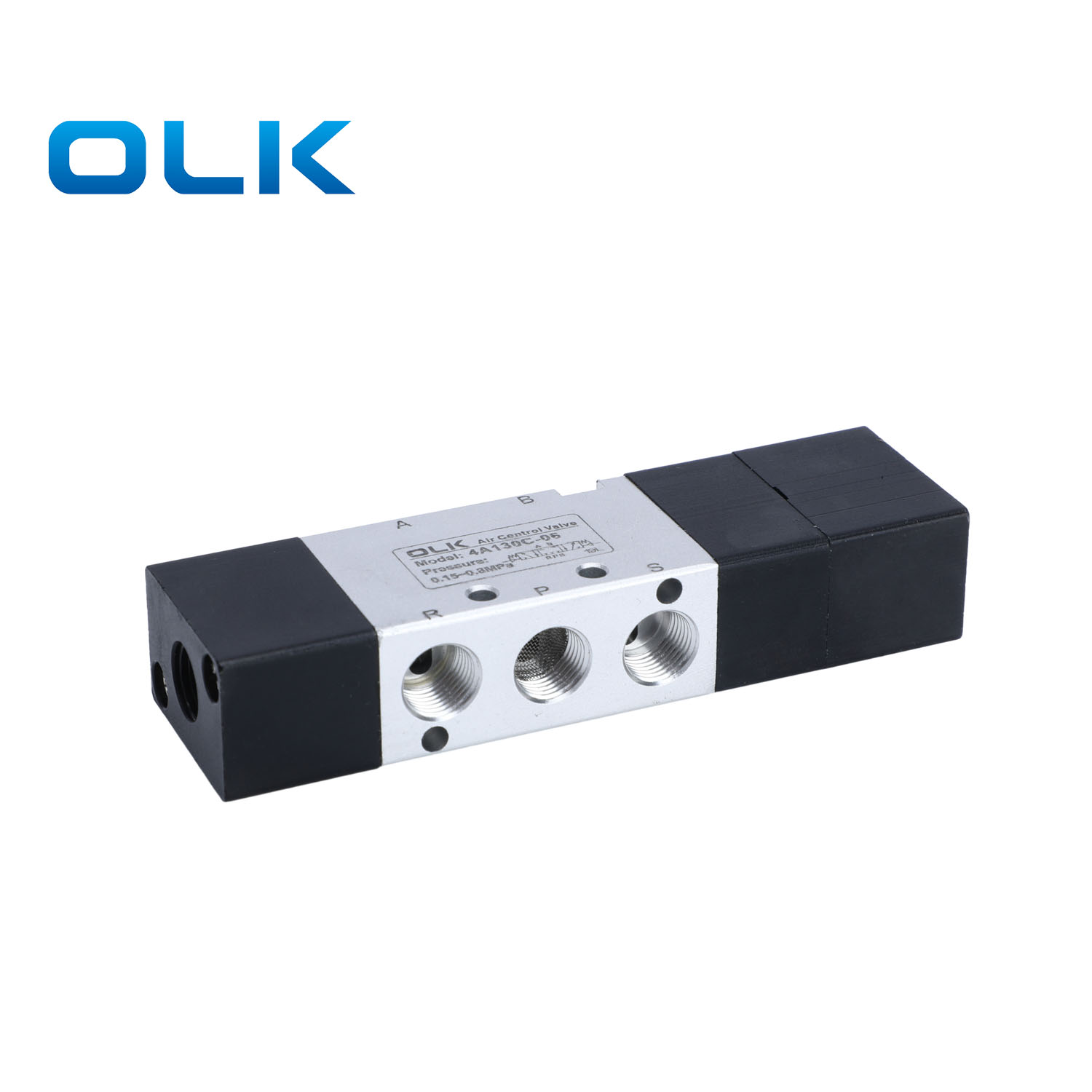

4A130C-06 |
G1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
9.0 (0,50) |
|
4A130E-06 |
G1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
9.0 (0,50) |
|
4A130P-06 |
G1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
9.0 (0,50) |
|
4A210-06 |
G1/8 |
2 Posição 5 maneiras |
5 vezes/segundo |
14.0 (0,78) |
|
4A220-06 |
G1/8 |
2 Posição 5 maneiras |
5 vezes/segundo |
14.0 (0,78) |
|
4A230C-06 |
G1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
12.0 (0,67) |
|
4A230E-06 |
G1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
12.0 (0,67) |
|
4A230P-06 |
G1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
12.0 (0,67) |
|

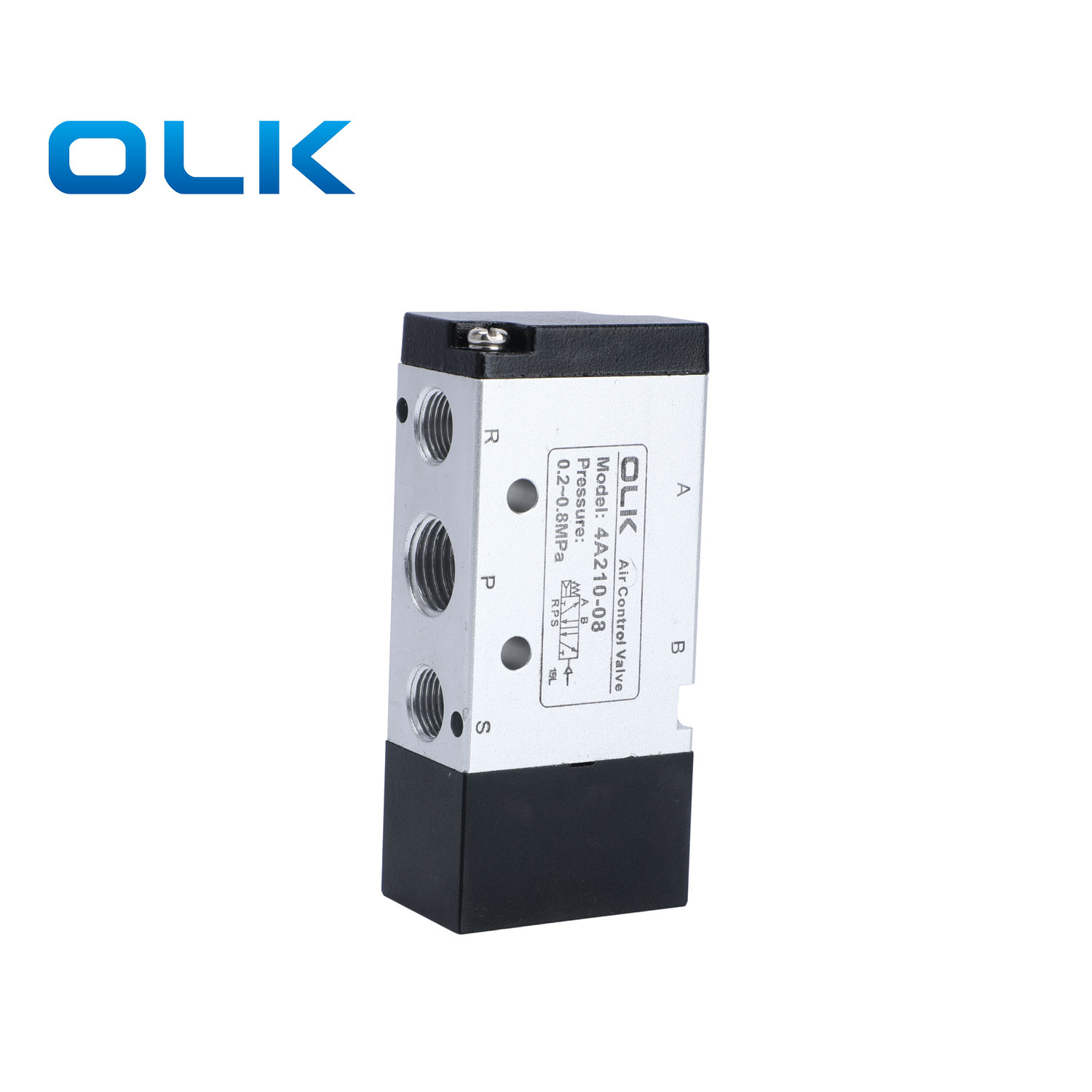

4A210-08 |
Inlet = outlet = G1/4 exaustão = pt1/8 |
2 Posição 5 maneiras |
5 vezes/segundo |
16,0 (0,89) |
|

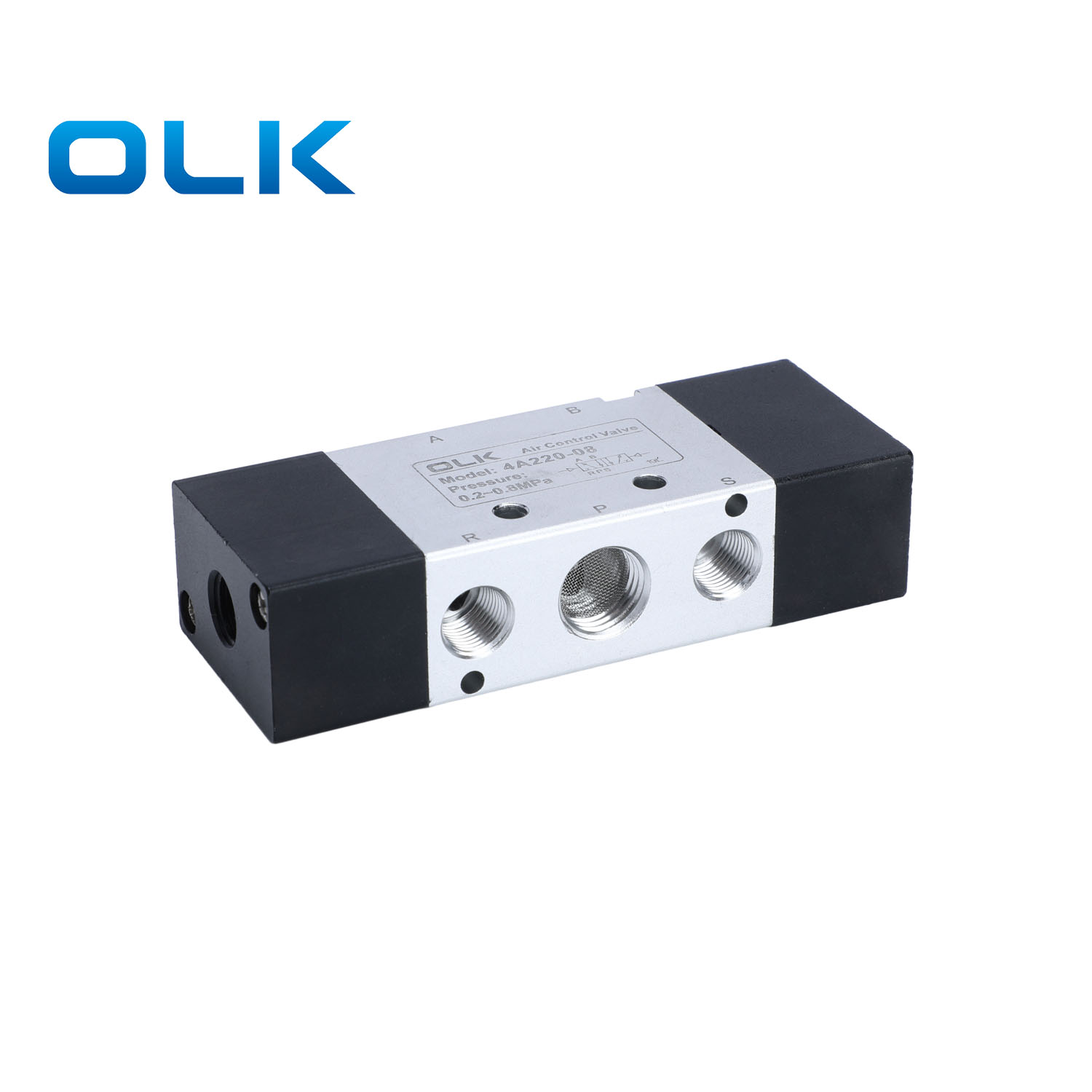

4A220-08 |
Inlet = outlet = G1/4 exaustão = pt1/8 |
2 Posição 5 maneiras |
5 vezes/segundo |
16,0 (0,89) |
|
4A230C-08 |
Inlet = outlet = G1/4 exaustão = pt1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
12.0 (0,67) |
|
4A230E-08 |
Inlet = outlet = G1/4 exaustão = pt1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
12.0 (0,67) |
|
4A230P-08 |
Inlet = outlet = G1/4 exaustão = pt1/8 |
Três posições cinco maneiras |
3 vezes/segundo |
12.0 (0,67) |
|
4A310-08 |
G1/4 |
2 Posição 5 maneiras |
4 vezes/segundo |
25.0 (1,40) |
|
4A320-08 |
G1/4 |
2 Posição 5 maneiras |
4 vezes/segundo |
25.0 (1,40) |
|
4A330C-08 |
G1/4 |
Três posições cinco maneiras |
3 vezes/segundo |
18.0 (1,00) |
|
4A330E-08 |
G1/4 |
Três posições cinco maneiras |
3 vezes/segundo |
18.0 (1,00) |
|
4A330P-08 |
G1/4 |
Três posições cinco maneiras |
3 vezes/segundo |
18.0 (1,00) |
|
4A310-10 |
Inlet = outlet = G3/8 Exaustão = pt1/4 |
2 Posição 5 maneiras |
4 vezes/segundo |
30.0 (1,67) |
|
4A320-10 |
Inlet = outlet = G3/8 Exaustão = pt1/4 |
2 Posição 5 maneiras |
4 vezes/segundo |
30.0 (1,67) |
|
4A330C-10 |
Inlet = outlet = G3/8 Exaustão = pt1/4 |
Três posições cinco maneiras |
3 vezes/segundo |
18.0 (1,00) |
|
4A330E-10 |
Inlet = outlet = G3/8 Exaustão = pt1/4 |
Três posições cinco maneiras |
3 vezes/segundo |
18.0 (1,00) |
|
4A330P-10 |
Inlet = outlet = G3/8 Exaustão = pt1/4 |
Três posições cinco maneiras |
3 vezes/segundo |
18.0 (1,00) |
|
4A410-15 |
G1/2 |
2 Posição 5 maneiras |
3 vezes/segundo |
50.0 (2,79) |
|
4A420-15 |
G1/2 |
2 Posição 5 maneiras |
3 vezes/segundo |
50.0 (2,79) |
|
4A430C-15 |
G1/2 |
Três posições cinco maneiras |
3 vezes/segundo |
30.0 (1,67) |
|
4A430E-15 |
G1/2 |
Três posições cinco maneiras |
3 vezes/segundo |
30.0 (1,67) |
|
4A430P-15 |
G1/2 |
Três posições cinco maneiras |
3 vezes/segundo |
30.0 (1,67) |
