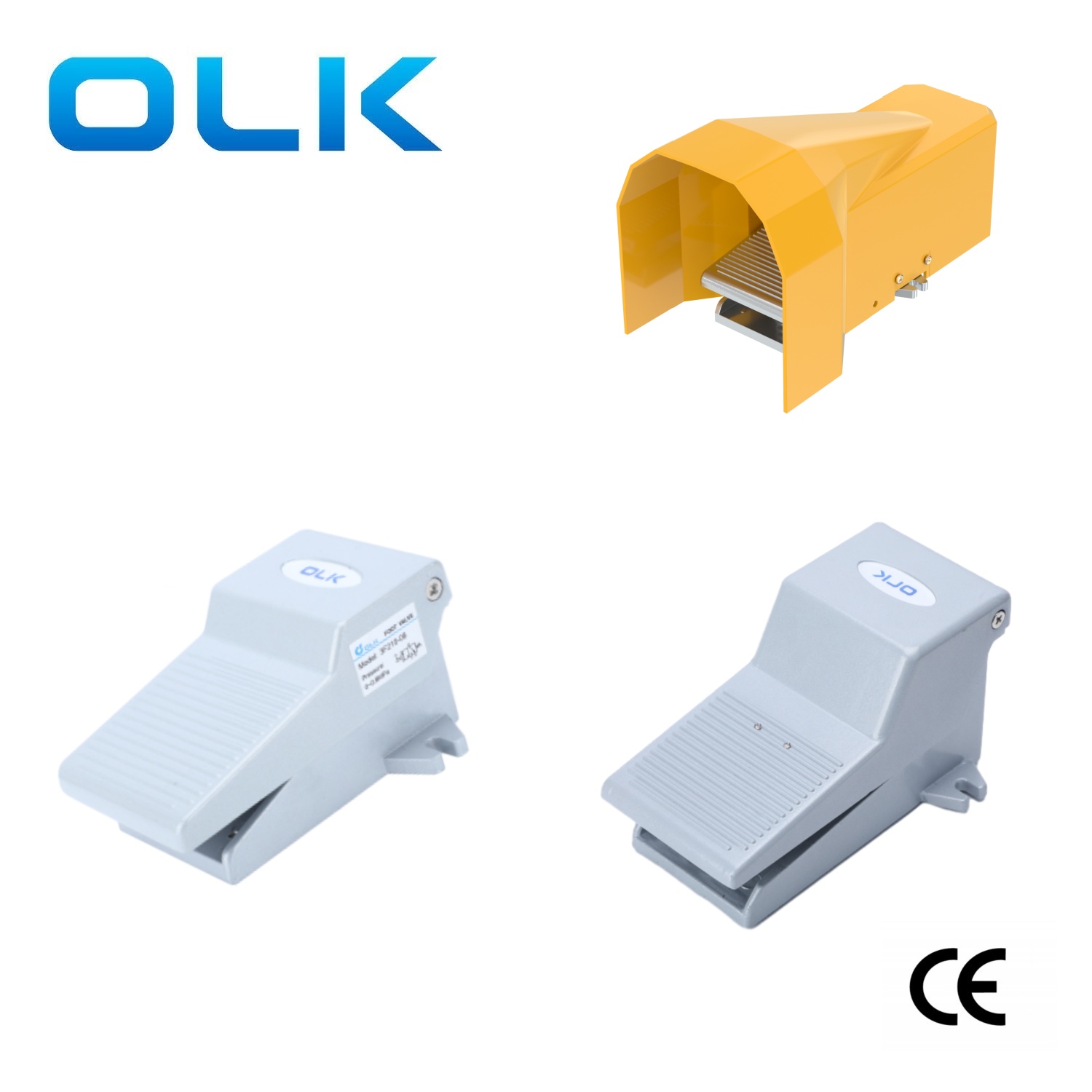

A válvula de pé pneumática OLK série 3F 4F de 3 vias e 5 vias é amplamente utilizada em linhas de produção automatizadas e máquinas em indústrias como alimentícia, farmacêutica e química. pise na válvula do pedal pneumático enquanto usa ambas as mãos para posicionar os materiais, melhorando significativamente a segurança e a precisão operacionais.
As válvulas de pedal Ouleikai 4F têm bom desempenho de rebote, não deformam e possuem roscas finas sem rebarbas. A válvula de pedal da série 4F, feita de liga de alumínio com cinco portas e duas posições, está disponível com uma tampa protetora opcional para bloquear detritos na área de trabalho.

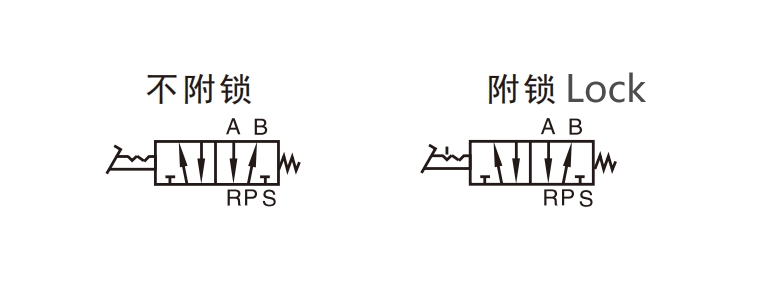

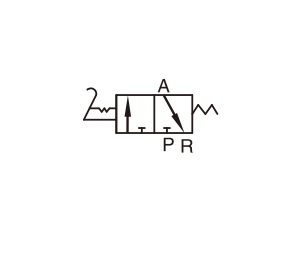

Símbolo:
|
Código de pedido |
||
| 3FM210 | 08 | L |
| MODELO: | TAMANHO DA PORTA: |
Observação: |
| 3FM: mini válvula de pé de 2 posições e 3 vias | 06:G1/8 | 3FM:-- |
| 3F:2 posições 3 vias | 08:G1/4 | em branco: padrão |
| 4F:2 posições 5 vias |
|
L: com fechadura |
|
|
|
G: com guarda |
|
|
|
LG: com cadeado e guarda |
1. Pedal de alumínio, com design de ação direta, garantindo estabilidade e confiabilidade.
2. Se for necessário um tempo de espera mais longo para comutação, um tipo travável pode ser selecionado.
3. O mecanismo de travamento é estável e confiável, com desbloqueio fácil e rápido. No entanto, devido às limitações de tamanho estrutural, não pode suportar impactos fortes e frequentes.
4. Capas protetoras de plástico de alta resistência estão disponíveis como opção.
|
meio de trabalho |
Ar (filtrado através de um filtro superior a 40μm) |
|
Ação |
Ação direta do pedal |
|
lubrificante |
desnecessário |
|
Faixa de pressão de trabalho MPa(psi) |
0~0,8(0~114) |
|
Resistência à pressão garantida |
1,5 MPa (215 psi) |
|
modelo |
Diâmetro da porta |
número de posições |
Temperatura de trabalho °C |
Material do corpo |
|
FV-02 |
G1/8 |
3/2 vias |
-20~70 |
liga de alumínio |
|
3F210-06 |
PT1/8 |
3/2 vias |
-20~70 |
liga de alumínio |
| 3F210-06L | PT1/8 | 3/2 vias | -20~70 |
liga de alumínio |
|
3FM210-06 |
G1/8 |
3/2 vias |
-20~70 |
plástico |
|
3F210-08 |
PT1/4 |
3/2 vias |
-20~70 |
liga de alumínio |
| 3F210-08L | PT1/4 | 3/2 vias | -20~70 |
liga de alumínio |
|
3FM210-08 |
G1/4 |
3/2 vias |
-20~70 |
plástico |
|
4F210-08 |
PT1/4 |
5/2 maneira |
-20~70 |
liga de alumínio |
|
4F210-08L |
PT1/4 |
5/2 maneira |
-20~70 |
liga de alumínio |
|
4F210-08G |
PT1/4 |
5/2 maneira |
-20~70 |
liga de alumínio |
|
4F210-08LG |
PT1/4 |
5/2 maneira |
-20~70 |
liga de alumínio |
|
FV320 |
G1/8 |
3/2 vias |
-5~60 |
liga de alumínio |
|
FV420 |
G1/4 |
4/2 vias |
-5~60 |
liga de alumínio |
O mecanismo de bloqueio 4F Válvula de pé Atenção!
Nota: A graxa lubrificante deve ser adicionada regularmente para garantir o funcionamento normal do mecanismo.

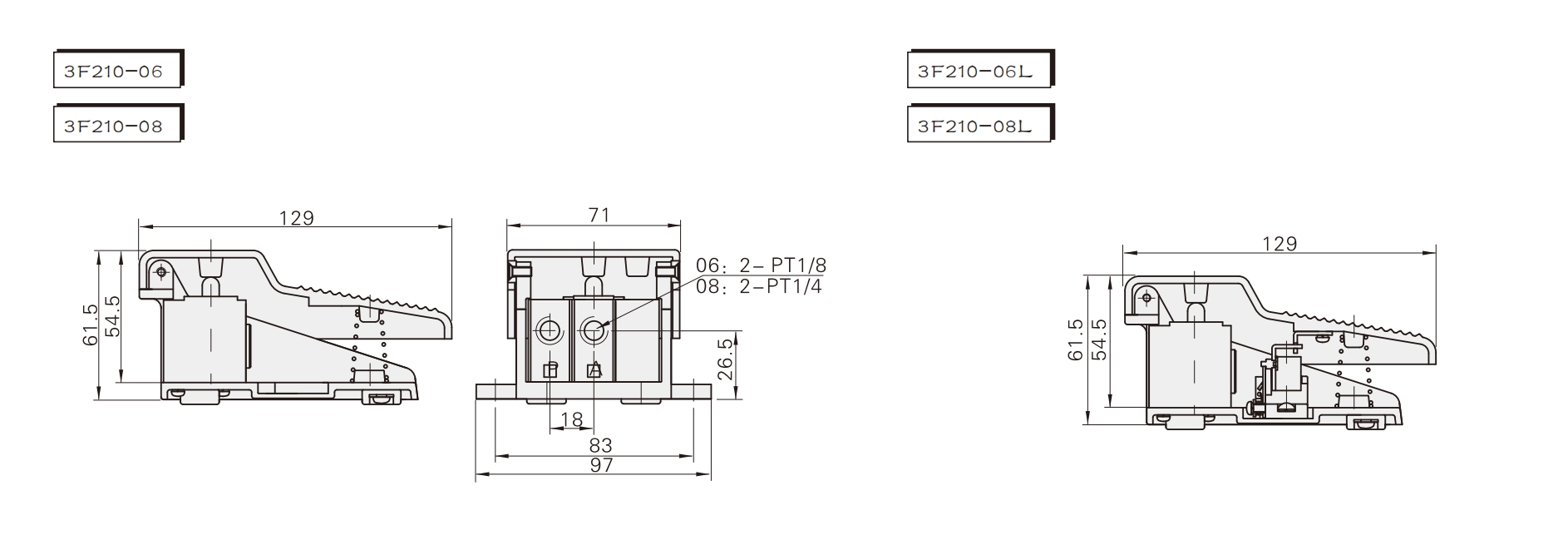

Válvula de pé 3F de 3 vias, válvula de pé 4F de 5 vias especificações externas:
Perguntas frequentes:
Como distinguir a aparência da válvula de pedal 3F, 4F?

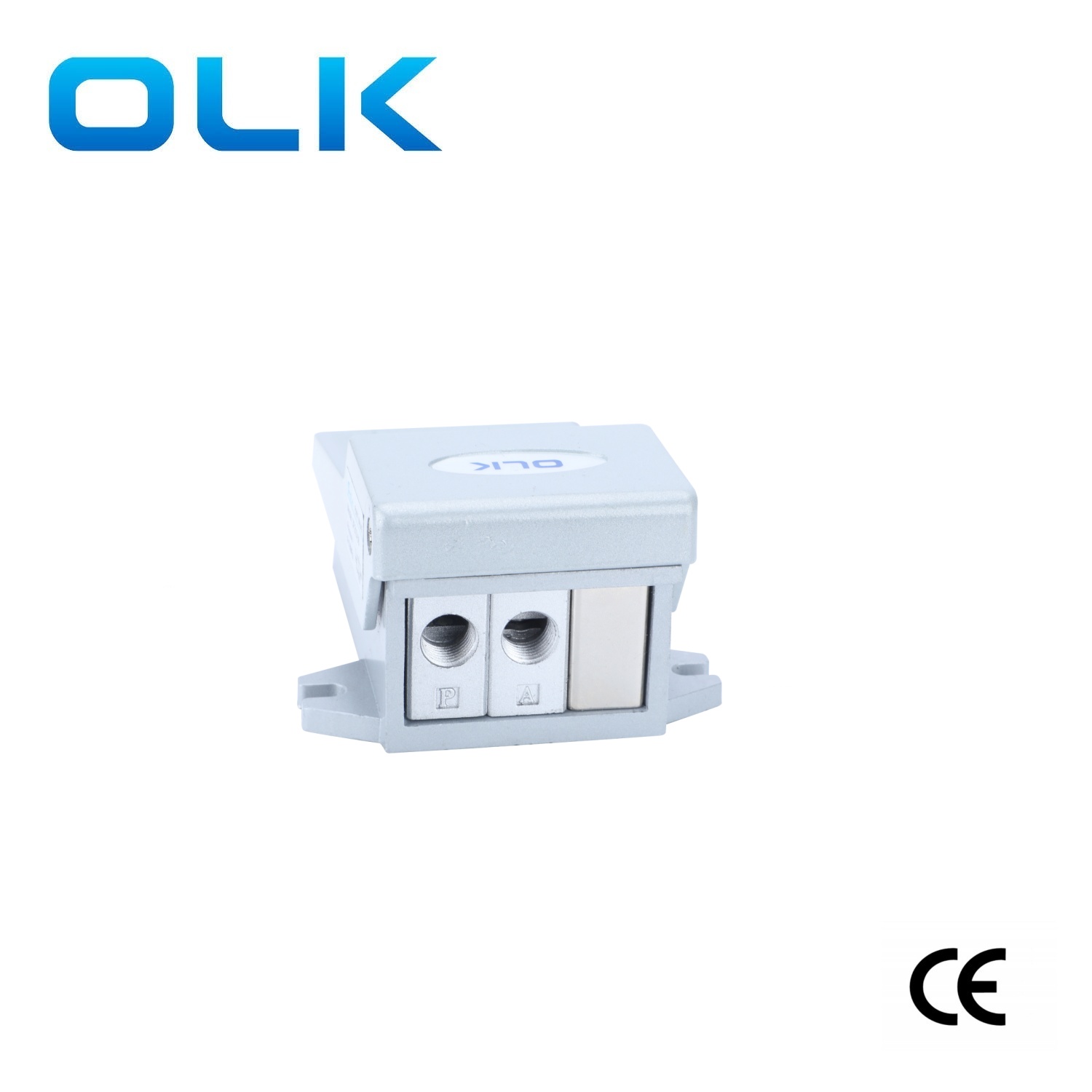

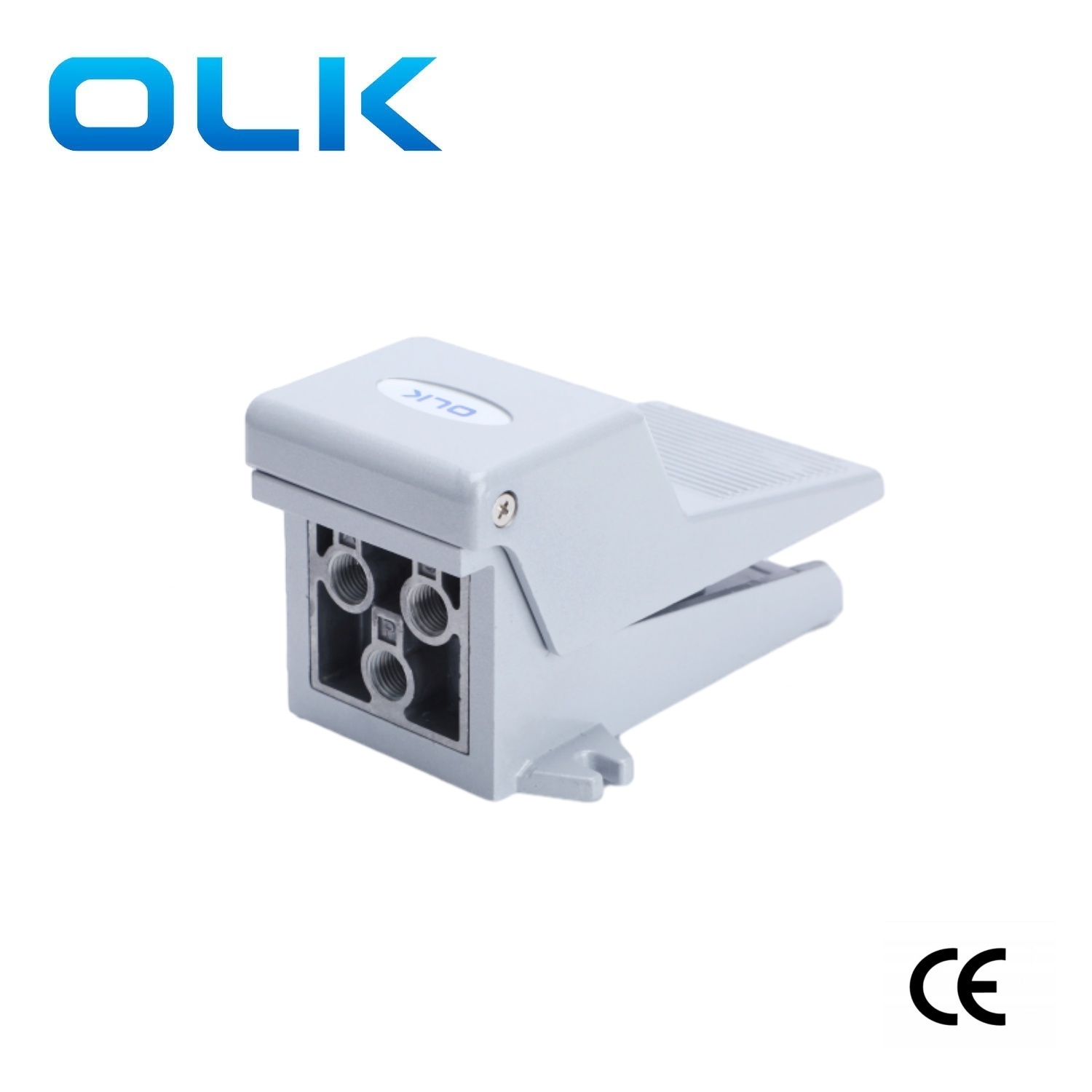

A parte traseira do produto mostra claramente dois furos na válvula de pedal 3F e três furos na válvula de pedal 4F.
Qual é a porta de escape em 4F210?
4F210: Porta de escape integrada (G1/8) com silenciador
O que significa 'LG' na válvula de controle de pedal OLK?

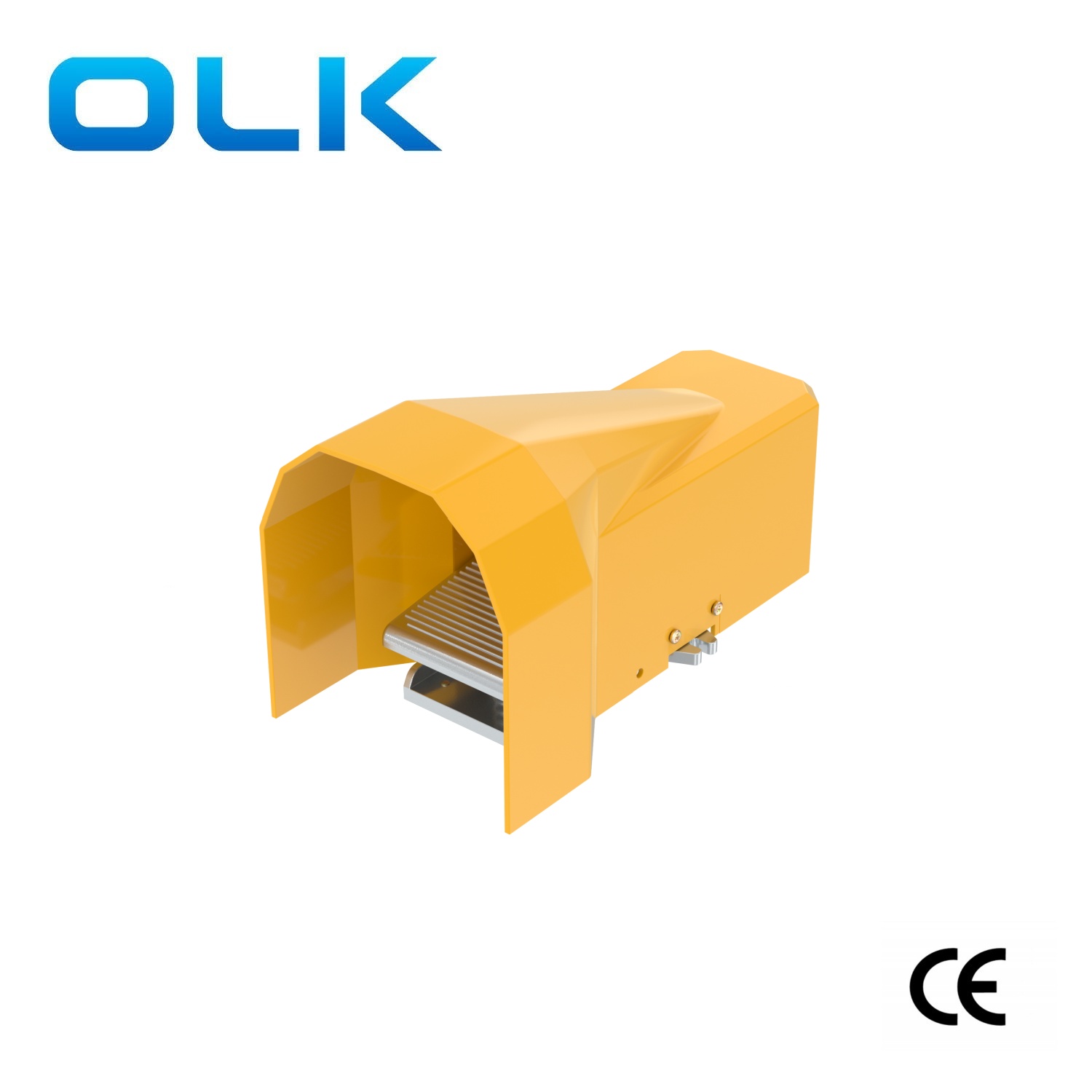

'L' representa válvula de pé com trava, 'G' representa válvula de pé com tampa. Os clientes podem determinar o modelo com base em cenários de uso específicos.
Qual marca a válvula de pé da série OLK 4F210 pode substituir?
Válvula de pedal Airtac tipo 4F210.
